FANUC A20B-3900-0060

Modulo SRAM da 2MB per controlli 16i / 18i / 21i e Power Mate i

Panoramica del prodotto

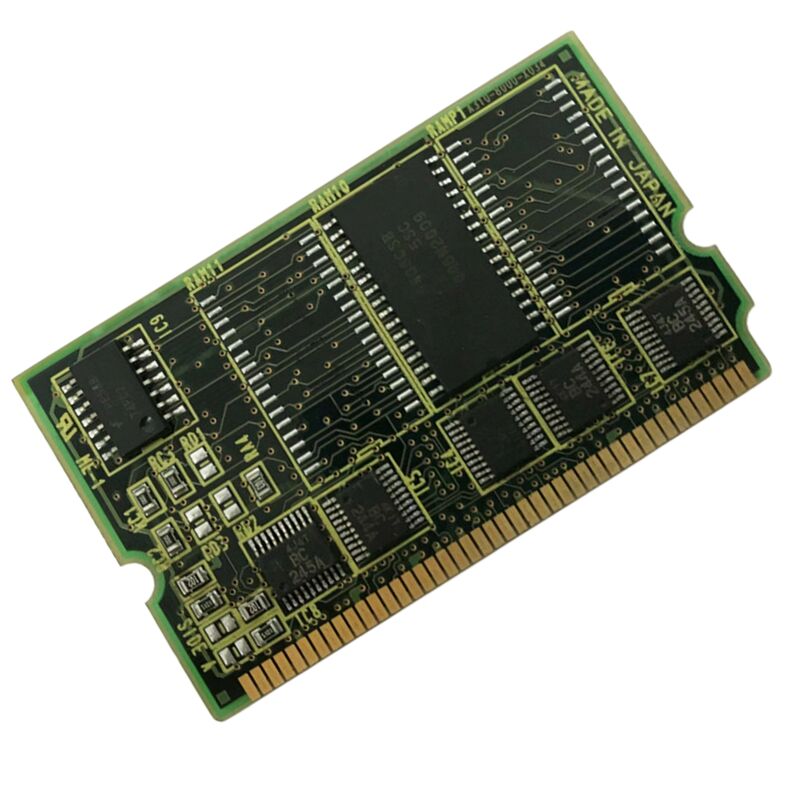

Il FANUC A20B-3900-0060 è un modulo SRAM da 2MB della serie A20B-3900. È comunemente associato ai controlli 16i, 18i, 21i e, in alcune schede, Power Mate i, dove è descritto come una piccola scheda modulare che si inserisce nel PCB master principale all'interno del controllo.

Questo tipo di scheda viene utilizzato quando la macchina dipende dalla sua struttura di memoria SRAM originale e il percorso di riparazione più pratico è una sostituzione diretta della scheda di memoria. Negli ambienti di assistenza, il valore dell'A20B-3900-0060 non risiede solo nella sua capacità. Il suo vero valore è che preserva la configurazione di memoria originale del controllo ed evita di introdurre un profilo di modulo diverso in una piattaforma CNC consolidata.

Tabella parametri

Perché questo modulo è importante

Per un acquirente in fase di riparazione, il significato di A20B-3900-0060 è che si tratta di una scheda specifica per SRAM piuttosto che di un modulo misto FROM/SRAM. Questa distinzione è importante nei sistemi FANUC più vecchi, dove una scheda può memorizzare dati conservati e un'altra scheda può gestire altre funzioni di memoria. Un modulo SRAM da 2MB deve quindi essere abbinato come parte di memoria, non semplicemente come una scheda della famiglia giusta.

FAQ

D1: A cosa serve l'A20B-3900-0060?
Viene utilizzato come modulo SRAM da 2MB nei controlli CNC FANUC, tipicamente all'interno dei sistemi 16i, 18i, 21i e talvolta Power Mate i.

Il suo ruolo è quello di supportare la struttura di memoria interna del controllo, motivo per cui viene gestito come un modulo di memoria dedicato piuttosto che come un PCB di sostituzione generico.

D2: Questa scheda è uguale a un modulo FROM?
No. Le schede descrivono l'A20B-3900-0060 specificamente come un modulo SRAM, non un modulo FROM.

Questa differenza è importante perché anche le schede della stessa famiglia A20B-3900 possono svolgere ruoli di memoria diversi all'interno del controller.

Nel lavoro di assistenza, la scheda deve essere selezionata per tipo e capacità esatti, non solo per numero di famiglia.

D3: Dove viene installato questo modulo?
Le descrizioni lo collocano come un modulo plug-in sul PCB master principale, accanto ad altre schede di controllo principali e schede di memoria.

Per i tecnici, ciò significa che il lavoro di sostituzione dovrebbe includere il controllo delle condizioni della presa, la qualità dei contatti del connettore e la pulizia generale dell'area della scheda, piuttosto che concentrarsi solo sul modulo.

D4: Perché l'esatta corrispondenza della capacità è importante per questo modello?
Perché un modulo SRAM da 2MB non è intercambiabile con una scheda SRAM da 1MB o di capacità superiore semplicemente perché l'ingombro sembra simile.

Il layout di memoria previsto dal controllo dipende dal modulo installato esatto.

Nella manutenzione industriale, ciò significa che la specifica SRAM da 2MB fa parte dell'identità della scheda e dovrebbe essere abbinata direttamente durante l'ordinazione e la riparazione.

D5: Qual è la buona pratica prima di sostituire l'A20B-3900-0060?
I tecnici dovrebbero verificare il numero di parte installato, confermare la famiglia di controllo di destinazione e ispezionare se il guasto appartiene effettivamente al percorso del modulo SRAM piuttosto che al master board o al lato software.

Dopo l'installazione, il controllo dovrebbe essere verificato per un avvio stabile e un comportamento normale relativo alla memoria.

Sebbene le fonti si concentrino sul ruolo e sull'adattamento della scheda, il flusso diagnostico qui riflette la pratica ingegneristica standard per la sostituzione della memoria di controllo.
