A20B-3900-0071 Scheda PCB Fanuc A20B39000071 A2OB-39OO-OO7I

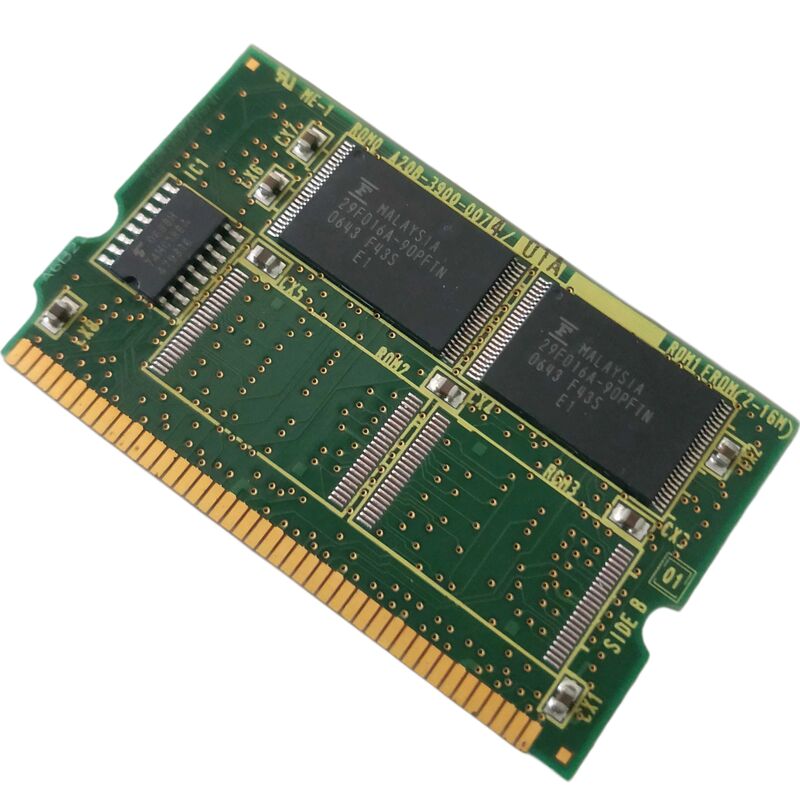

FANUC A20B-3900-0071 12MB FROM Flash DIMM Memory Module Series 16i / 18i / 21i CNC

Numero della parte:A20B-3900-0071

Riferimento incrociato:A20B39000071

Produttore:FANUC Ltd. (Giappone)

Tipo di prodotto:FROM (Flash ROM) DIMM Memory Module 12 MB

Serie di prodotti:A20B-3900

Non Volatile Firmware Storage

The A20B-3900-0071 is a 12 MB FROM (Flash Read-Only Memory) DIMM module for FANUC Series 16i, 18i, and 21i CNC systems.Si inserisce nello slot DIMM della scheda master i-Series e immagazzina tutto quello di cui il CNC ha bisogno per avviare e operare.Il software del sistema FANUC, il servo control firmware, la logica della scala PMC e i programmi di gestione.Senza un modulo FROM funzionante.Il CNC non puo' iniziare.

Il modulo FROM è stabile finché le celle della memoria flash sono intatte.Il fallimento si presenta tipicamente come un errore di parità FROM o un allarme di fallimento di avvio.

La serie A20B-3900 copre multiple capacity variants. La 0071 è la versione da 12 MB, posizionata tra gli 8 MB (0012) e i più grandi moduli da 32 MB (0225).La capacità richiesta dipende dalla versione del software del CNC e da qualsiasi opzione software installata..

Specificità principali

Domande frequenti

Q1: Il CNC mostra un errore di parità FROM al power-up.

FROM parity errors at boot directly indicate a failed or corrupted FROM module. Before replacing the module, attempt a FROM re-flash via the BOOT screen (se l'operazione di scrittura è riuscita, prova a ri-flashare il modulo).Le celle flash del modulo potrebbero aver sviluppato un errore soft che un reflash può cancellare.Se il write fails o gli errori persistono dopo il reflash, il modulo ha fallito e deve essere sostituito.

Q2: Dopo aver sostituito l'A20B-3900-0071, il CNC si avvia ma mostra un comportamento improprio del firmware.

A replacement FROM module installed blank will boot the CNC in an uninitialised state. Un modulo FROM sostitutivo installato in bianco avvierà il CNC in uno stato non inizializzato.I corretti file software del sistema FANUC per la specifica serie CNC e versione software devono essere caricati tramite lo schermo di avvioConfirma la versione software richiesta dall'etichetta del modulo originale o dalla schermata di informazioni del sistema CNC.

Q3: Is the 12 MB A20B-3900-0071 compatible with 8 MB or 4 MB modules in the same DIMM slot?

FROM module capacity must match the software version's requirements. Un modulo di capacità più piccola potrebbe non contenere tutti i file software richiesti.Confirm the minimum FROM size for the CNC's installed software from FANUC's hardware configuration documentation before substituting a different capacity module Confirm the minimum FROM size for the CNC's installed software from FANUC's hardware configuration documentation before substituting a different capacity module.

Q4: Can the FROM module be upgraded from 12 MB to a larger capacity to support additional software options? Q4: Can the FROM module be upgraded from 12 MB to a larger capacity to support additional software options?

Yes, within the constraints of what the master board's DIMM slot supports. I moduli più grandi (come il 32 MB A20B-3900-0225) sono compatibili con lo stesso slot DIMM sulle versioni master board supportate.Confirm the master board supports the larger module capacity before upgrading Confirm the master board supports the larger module capacity before upgrading Confirm the master board supports the larger module capacity before upgrading Confirm the master board supports the larger module capacity before upgrading Confirm the master board supports the larger module capacity before upgrading Confirm the master board supports the larger module capacity before upgrading.

Q5: Where is the A20B-3900-0071 sourced?

FANUC i-Series spare parts specialists and CNC aftermarket dealers hold exchange stock for A20B-3900 FROM modules.Richiesta di conferma del 0071 (12 MB) variant ?? not adjacent variants of different capacity.
