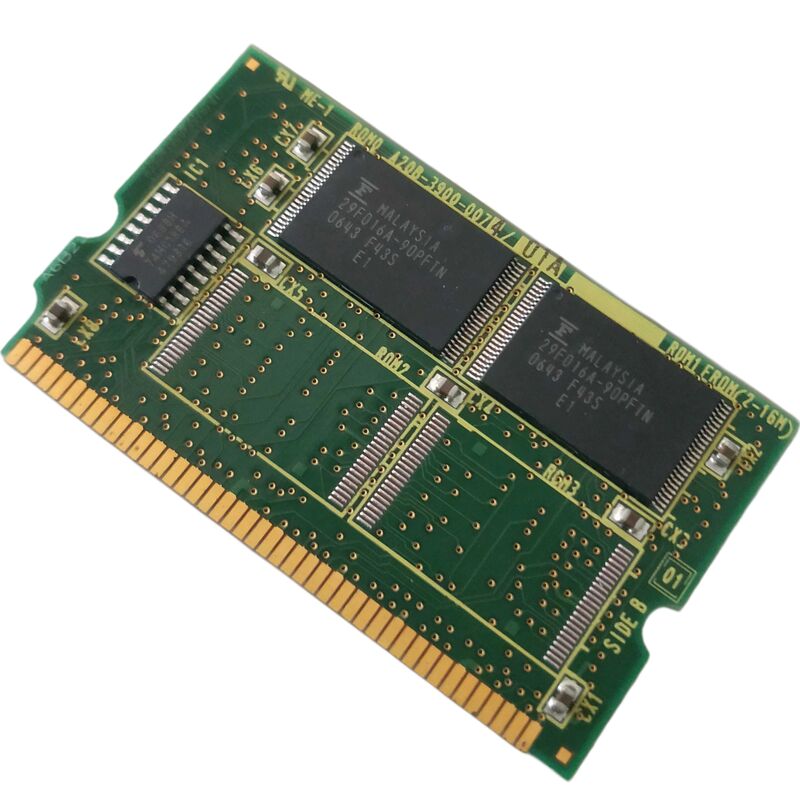

A20B-3900-0074 Scheda PCB Fanuc A20B39000074 A2OB-39OO-OO74

FANUC A20B-3900-0074 A20B-3900 Serie F-ROM Flash Memory Module

Numero della parte:A20B-3900-0074

Revisione:/01A (come riportato sull'etichetta di bordo)

Produttore:FANUC Corporation (Giappone)

Tipo di prodotto:Modulo DIMM F-ROM (memoria flash di sola lettura)

Serie:A20B-3900

Tipo di memoria:Flash ROM non volatile, non richiede batterie

Memoria flash che fa funzionare il CNC

L'A20B-3900-0074 è un modulo FROM (Flash Read-Only Memory) della serie A20B-3900 di FANUC la famiglia di schede di memoria plug-in DIMM utilizzate nell'architettura di controllo CNC i-Series di FANUC.Questo modulo si inserisce nello slot DIMM sulla scheda master i-Series e memorizza il software di sistema CNC, firmware di controllo servo, programmi PMC e relativi dati operativi.

A differenza dei moduli SRAM nello stesso controller che contengono i parametri della macchina, le tabelle di offset degli strumenti e i programmi delle parti,e che richiedono una batteria di riserva per memorizzare i dati attraverso i cicli di alimentazioneIl flash non è volatile senza una batteria. Il suo contenuto sopravvive a una completa perdita di potenza a tempo indeterminato, e il guasto non è associato alla scarica della batteria.il CNC in genere mostra un errore di avvio o FROM parità allarme al potere su, perché il controllo non può caricare con successo il suo software operativo nella RAM di lavoro.

La serie A20B-3900 comprende varianti di capacità multiple, ciascuna identificata dal suo suffisso a quattro cifre.0075 = 2MB) confermano l'intervallo della serieIl codice di revisione /01A sull'etichetta del cartone identifica la revisione di produzione specifica pertinente quando si richiede la sostituzione di uno specifico di corrispondenza.

Sostituzione di un modulo FROM

Il modulo FROM memorizza il software di sistema del CNC.

• Se il modulo contiene il firmware corretto per la serie CNC specifica e la versione del software,il comando avvia e riprende l'operazione con i parametri e i programmi del modulo SRAM (supponendo che la SRAM sia intatta).
• Se il modulo arriva vuoto, il software di sistema FANUC deve essere caricato tramite lo schermo BOOT utilizzando la scheda CF o la scheda di memoria contenente l'immagine software corretta per questo CNC.
• La versione software deve corrispondere alla generazione hardware del CNC.

La sostituzione FROM non influisce sui parametri, sui programmi di parti o sugli offset degli strumenti che risiedono nel modulo SRAM.

Specificità principali

Domande frequenti

D1: Il CNC mostra un errore di parità FROM al momento dell'accensione.

Gli errori di parità FROM all'avvio indicano una memoria flash danneggiata o fallita sul modulo.Se l'operazione di scrittura non funziona o gli errori persistono dopo il flash, le celle flash del modulo hanno fallito e deve essere sostituita.

D2: Dopo aver montato un A20B-3900-0074 di ricambio, il CNC non mostra parametri.

Se il modulo SRAM è stato gestito correttamente (batteria mantenuta durante lo scambio della scheda), tutti i parametri, programmi,e gli offset sono intattiSe la batteria SRAM è stata rimossa o esaurita durante lo scambio, il contenuto della SRAM è stato perso e deve essere ripristinato dal backup.

D3: Il modulo FROM di sostituzione arriva vuoto. Che software deve essere caricato?

La versione del software del sistema FANUC corrispondente alla serie del CNC (ad esempio, 16i, 18i) e la versione del software devono essere caricate tramite lo schermo di avvio.Ottenere l'immagine software corretta la scheda CF esistente o un archivio software dal servizio FANUCConfirmare che la versione del software corrisponda all'originale prima di caricarlo.

D4: un modulo FROM di una variante A20B-3900 diversa può sostituire il 0074?

Diversi suffissi della serie A20B-3900 possono avere diverse capacità flash.Utilizzare la variante esatta 0074 o confermare la compatibilità della capacità prima di sostituire.

D5: Da dove proviene l'A20B-3900-0074?

Attraverso il mercato di rifacimento FANUC CNC, le scorte in eccesso, le unità rinnovate testate e occasionalmente i servizi di riparazione.La scheda deve essere sottoposta a prova per la corretta funzione di lettura/scrittura prima dell'accettazione.
