A20B-3900-0180 Scheda PCB Fanuc A20B39000180 A2OB-39OO-OI8O

FANUC A20B-3900-0180 | Modulo di Memoria FROM/SRAM — 16 MB FROM, 256 KB SRAM, Serie 30i/31i/32i, Origine Giappone

Codice Articolo: A20B-3900-0180

Produttore: FANUC Corporation (Giappone)

Tipo di Prodotto: Modulo di Memoria FROM/SRAM (PCB)

Panoramica

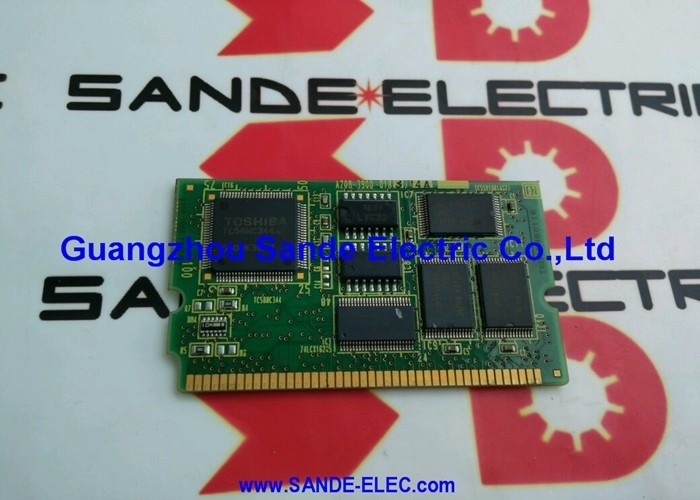

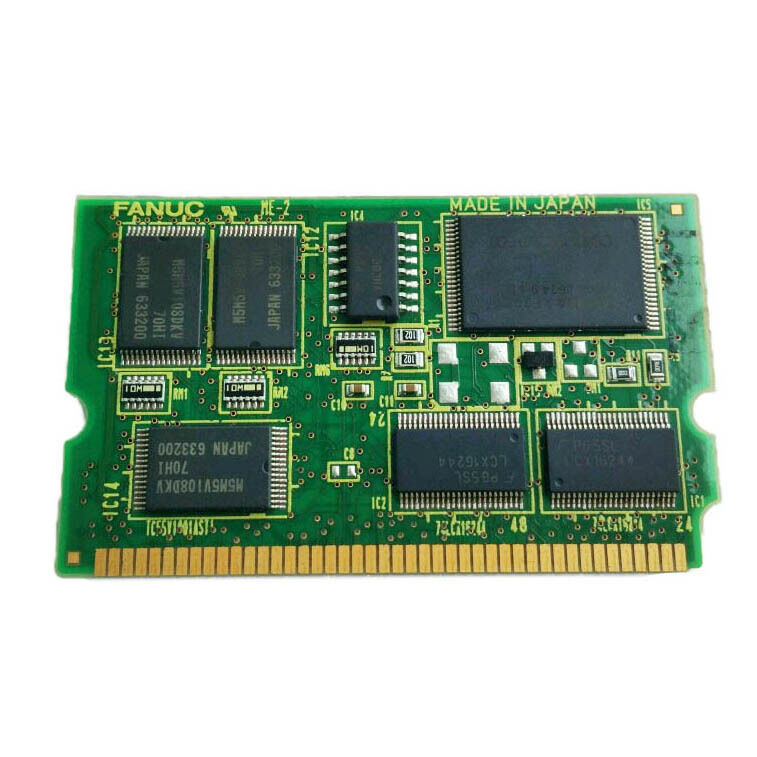

L'A20B-3900-0180 è il modulo di memoria FROM/SRAM per i sistemi CNC FANUC Serie 30i, 31i e 32i.

Contiene 16 MB di Flash ROM e 256 KB di SRAM su una scheda plug-in compatta che si installa orizzontalmente sulla scheda CPU principale all'interno del controller. All'accensione, il sistema carica i contenuti FROM nella memoria di lavoro.

Da quel momento in poi, il CNC opera dalla RAM — il FROM funge da sorgente persistente che sopravvive a ogni ciclo di spegnimento.

La Serie 30i/31i/32i rappresenta la piattaforma CNC di fascia alta di FANUC.

Questi controller gestiscono centri di lavoro di grandi dimensioni, macchine utensili composte e sistemi multi-asse con requisiti di tempo reale stringenti.

Il modulo FROM in questi sistemi contiene lo stack software che rende possibili tali capacità — il kernel CNC, il software di controllo servo, il runtime ladder PMC e i programmi di gestione.

Tutto risiede su questa scheda. Quando la scheda si guasta, la macchina si ferma.

Specifiche Chiave

FROM e SRAM — Due Lavori Diversi

La Flash ROM fa una cosa bene: conserva i dati attraverso i cicli di spegnimento senza batteria. Ogni spegnimento, ogni arresto di emergenza, ogni transiente di tensione — i contenuti FROM sopravvivono intatti. I 16 MB su questa scheda contengono il software di sistema CNC, il software di controllo dell'amplificatore servo, la logica ladder PMC e altri programmi necessari al funzionamento della macchina. Nessuno di questi cambia durante il normale funzionamento.

La SRAM da 256 KB è diversa. È volatile. Si affida a una piccola batteria di backup per mantenere i suoi contenuti quando l'alimentazione viene rimossa. La SRAM su questo modulo contiene dati di runtime — impostazioni dell'operatore, offset attivi e informazioni di stato simili generate durante il funzionamento. Se la batteria si scarica e l'alimentazione viene interrotta, i dati SRAM vengono persi.

Ciò rende la condizione della batteria un elemento di manutenzione, non di configurazione. Controllarla secondo una pianificazione, non in caso di guasto.

I due tipi di memoria lavorano insieme. Il FROM fornisce la base statica. La SRAM fornisce lo spazio di lavoro dinamico. Il controller necessita di entrambi per funzionare correttamente.

Versione Software e Compatibilità

I contenuti FROM sono software. Quel software ha una versione.

La versione sul ricambio A20B-3900-0180 deve corrispondere a quella su cui la macchina è stata costruita e commissionata. I sistemi FANUC Serie 30i/31i/32i sono frequentemente personalizzati dai costruttori di macchine — le loro opzioni, configurazioni degli assi e programmi ladder PMC sono spesso specifici per un singolo modello di macchina o persino per un singolo numero di serie.

Un modulo di ricambio con la versione software errata potrebbe accendersi ma non far funzionare correttamente la macchina.

Gli intervalli dei parametri cambiano tra le versioni.

Le definizioni dell'interfaccia PMC cambiano. I dati di tuning servo potrebbero necessitare di aggiornamenti. L'installazione della versione software corretta — o il reflashing del modulo alla versione corretta — fa parte della procedura di sostituzione, non un ripensamento.

Contesto Piattaforma Serie 30i/31i/32i

Questi controller si posizionano al vertice della linea CNC di FANUC. Il 30i gestisce le macchine più complesse: centri di lavoro a 5 assi, grandi torni con utensili motorizzati e sistemi multi-path. Il 31i e il 32i sono versioni scalate per un minor numero di assi ma con una profondità di capacità simile.

Tutti e tre utilizzano la stessa architettura hardware di base, e tutti e tre dipendono dal modulo FROM come fondamento del loro stack software.

Le macchine che funzionano con la Serie 30i/31i/32i sono tipicamente in produzione da anni.

Il modulo FROM originale accumula ore di funzionamento. La memoria Flash ha una durata finita dei cicli di scrittura — in pratica, i moduli FROM nei controller CNC raramente si guastano per esaurimento della scrittura, ma si guastano a causa di transitori di alimentazione, eventi elettrostatici e guasti hardware.

Quando ciò accade, il percorso di sostituzione è chiaro: il codice articolo corretto, con il software corretto.

FAQ

D1: Il CNC Serie 30i si accende ma mostra immediatamente un errore del software di sistema. Potrebbe essere questa scheda la causa?

Sì. Se i contenuti FROM sono corrotti o illeggibili, il CNC non può caricare il suo software operativo e andrà in errore all'avvio.

Un errore del software di sistema all'avvio, in particolare uno che appare dopo un evento di alimentazione o un guasto hardware, è una forte indicazione che il modulo FROM è interessato.

Il codice di allarme aiuterà a restringere ulteriormente — consultare il manuale di manutenzione 30i per la descrizione specifica del codice di guasto.

D2: Dopo aver sostituito l'A20B-3900-0180, i parametri devono essere ricaricati?

Sì. La scheda di ricambio si installa senza i parametri della macchina precedente. Tutti i parametri — parametri CNC, parametri servo, parametri PMC, dati di compensazione dell'errore di passo e dati utensile — devono essere ripristinati dal backup dopo l'installazione.

La versione software sul nuovo modulo deve anche essere confermata come compatibile prima di caricare i parametri. Non tentare di avviare la macchina prima che i parametri siano stati ripristinati.

D3: È apparso l'allarme batteria tampone SRAM ma la macchina ha continuato a funzionare. È urgente?

Sì. Una volta che l'allarme batteria scarica è attivo, il tempo prima della perdita dei dati è limitato. I dati SRAM vengono mantenuti finché la batteria fornisce una tensione sufficiente.

Quando scende al di sotto della soglia, tutto il contenuto SRAM viene perso al prossimo spegnimento.

Eseguire immediatamente il backup dei dati SRAM e sostituire la batteria prima del prossimo spegnimento programmato.

D4: L'A20B-3900-0180 è intercambiabile con altri moduli di memoria A20B-3900?

Non liberamente. La serie A20B-3900 copre un'ampia gamma di combinazioni di capacità FROM/SRAM e versioni software.

Il -0180 è specificamente la variante da 16 MB FROM / 256 KB SRAM per la Serie 30i/31i/32i.

Moduli con diverse dimensioni FROM o SRAM, o diverse versioni software, non sono sostituti diretti.

Confermare sempre il codice articolo e la versione software prima dell'installazione.

D5: L'A20B-3900-0180 può essere riprogrammato con una versione software diversa?

La riprogrammazione dei moduli FROM FANUC richiede strumenti software FANUC e il pacchetto software appropriato per il modello CNC di destinazione e la configurazione delle opzioni.

Questa non è una procedura sul campo eseguita con strumenti generici.

Se la versione software esistente è sconosciuta o incompatibile, contattare un partner di assistenza certificato FANUC con il tipo di CNC della macchina, il modello e l'elenco delle opzioni per ottenere il pacchetto software corretto.
