Circuito stampato CNC
>
|
| Luogo di origine | Giappone |
| Marca | FANUC |
| Certificazione | CE ROHS |
| Numero di modello | A20B-3900-0240 |

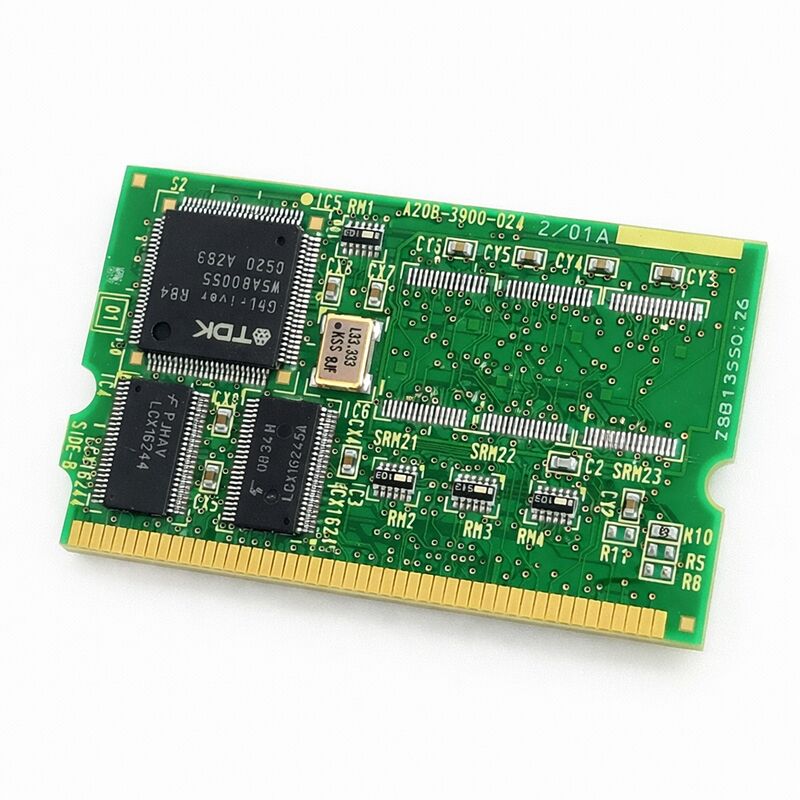

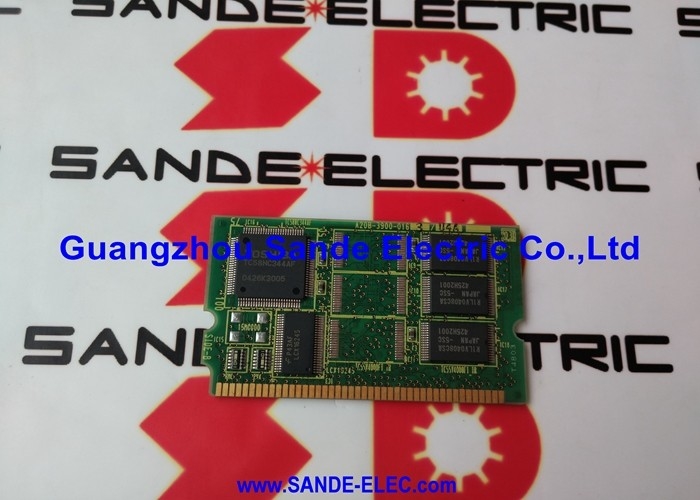

Codice articolo: A20B-3900-0240
Produttore: FANUC Corporation (Giappone)
Tipo di prodotto: Modulo di memoria FROM / SRAM (PCB)
Designazione: Modulo B1
L'A20B-3900-0240 è il modulo FROM / 1 MB SRAM di FANUC da 128 MB, designato come variante B1 nella serie A20B-3900.
Si posiziona nella fascia alta della gamma di moduli di memoria FANUC in termini di capacità FROM — 128 megabyte di Flash ROM rappresentano un significativo passo avanti rispetto ai moduli da 16 MB e 32 MB utilizzati sulle piattaforme di controllo più piccole.
Questa capacità riflette la scala dei sistemi supportati da questo modulo: grandi controller CNC FANUC e controller robot che eseguono configurazioni software complesse con un elevato carico di opzioni.
La FROM memorizza l'intero stack software del controller in modo non volatile. Ad ogni ciclo di accensione, il sistema legge il contenuto della FROM e lo carica nella memoria di lavoro. La FROM su questo modulo non perde mai il suo contenuto in caso di interruzione di corrente — questa è la natura fondamentale della Flash ROM.
Tuttavia, richiede il contenuto software corretto. Un modulo vuoto o caricato in modo errato non farà funzionare il controller.
Questo è il motivo per cui la reinstallazione dei file FROM dopo la sostituzione della scheda è un passaggio obbligatorio, non opzionale.
La SRAM da 1 MB su questo modulo è una memoria volatile alimentata a batteria. Memorizza i dati generati dal controller durante il funzionamento: parametri attivi, variabili di runtime e altre informazioni di stato che devono sopravvivere a brevi interruzioni di corrente ma sono mantenute dalla batteria di backup durante lo spegnimento completo. La capacità SRAM di 1 MB è adatta per sistemi con set di parametri moderati.
Dove è richiesto un archivio parametri più grande, la variante B2 (A20B-3900-0241, con 2 MB di SRAM) soddisfa tale esigenza.
| Parametro | Valore |
|---|---|
| Codice articolo | A20B-3900-0240 |
| Produttore | FANUC Corporation |
| Tipo di prodotto | Modulo di memoria FROM / SRAM (PCB) |
| Designazione | Modulo B1 |
| Serie scheda | A20B-3900 |
| Capacità FROM | 128 MB (Flash ROM, non volatile) |
| Capacità SRAM | 1 MB (alimentata a batteria, volatile) |
| Installazione | Modulo plug-in, scheda madre del controller |
| Applicazione | Sistemi di controller CNC e robot FANUC |
| Post-installazione | Ricarica completa dei file FROM, parametri e programmi richiesta |
| Origine | Giappone |
| Temperatura operativa | 0 – 55°C |
| Temperatura di stoccaggio | −20 – 60°C |
| Umidità | 75% RH max (senza condensa) |
| Condizione disponibile | Nuovo / Ricondizionato / Riparato |
Il salto da 32 MB o 64 MB a 128 MB di FROM non è arbitrario. I sistemi CNC FANUC accumulano contenuti software nel tempo.
Il software di sistema di base occupa una parte della FROM.
Ogni opzione caricata sul controller — macro executor, funzioni di programmazione conversazionale, pacchetti linguistici aggiuntivi, cicli personalizzati, capacità PMC espansa — consuma più spazio FROM. I sistemi robot caricano software robot, librerie di visione, pacchetti di controllo della forza e altro software specifico per l'applicazione.
Un controller che esegue una configurazione di base funziona comodamente con 32 MB o 64 MB.
Un controller con molte opzioni, un grande ladder PMC e un'ampia quantità di software utente si avvicina e supera questi limiti.
La FROM da 128 MB dell'A20B-3900-0240 elimina questo vincolo. È il modulo per configurazioni di controllo completamente cariche dove capacità FROM inferiori sarebbero insufficienti.
L'installazione di un nuovo A20B-3900-0240 installa un modulo vuoto. Nessun software, nessun parametro, nessun programma. Tutto deve essere ricaricato prima che la macchina o il robot possano operare.
Questo non è un passaggio banale.
I file FROM devono essere caricati utilizzando la procedura di avvio FANUC appropriata. I parametri CNC devono essere ripristinati da un backup dei parametri.
I programmi ladder PMC devono essere ricaricati. I programmi utente, i dati degli utensili e qualsiasi altro dato memorizzato devono essere ripristinati.
Ogni categoria di dati utilizza un percorso di ripristino diverso. La sequenza è importante. Completare l'installazione del software prima del caricamento dei parametri e confermare l'integrità del software prima del caricamento dei parametri.
Il backup che alimenta questo ripristino deve essere corrente e completo. Un backup obsoleto ripristina uno stato del sistema obsoleto.
Un backup parziale lascia delle lacune che richiedono l'inserimento manuale. Mantenere un backup verificato e completo — aggiornato dopo qualsiasi modifica del sistema — è l'unico modo per rendere agevole la sostituzione di una scheda.
Le designazioni B1 e B2 della serie A20B-3900 indicano la capacità SRAM. I moduli B1 hanno 1 MB di SRAM. I moduli B2 hanno 2 MB di SRAM.
La capacità FROM — 128 MB in questo caso — è la stessa. La differenza si manifesta nella quantità di archiviazione parametri volatile disponibile.
La maggior parte dei sistemi CNC FANUC funziona comodamente con 1 MB di SRAM. Alcune configurazioni — in particolare quelle con set di parametri molto grandi, dati estesi di gestione della vita utile degli utensili o un gran numero di programmi memorizzati — beneficiano dell'ulteriore 1 MB offerto dalla variante B2.
La documentazione del controller o l'etichetta del modulo originale confermano quale variante è stata installata in fabbrica. Questo determina quale sostituzione è corretta.
D1: Il controller non si avvia dopo l'installazione dell'A20B-3900-0240. Qual è la causa più probabile?
Il contenuto della FROM è vuoto su un nuovo modulo. Il controller richiede un software di sistema valido nella FROM per avviarsi.
Accedere alla schermata di avvio FANUC (tenere premuti tasti specifici durante l'accensione — la procedura varia in base al modello del controller) e caricare il software di sistema tramite scheda di memoria o USB. Una volta caricato il software, il controller dovrebbe avviarsi normalmente.
D2: L'A20B-3900-0240 è intercambiabile con l'A20B-3900-0241 (B2)?
Condividono la stessa capacità FROM di 128 MB. La differenza è la SRAM: B1 ha 1 MB, B2 ha 2 MB.
Un B2 può spesso sostituire un B1 senza problemi — più SRAM non causa problemi. Un B1 che sostituisce un B2 potrebbe causare problemi se il sistema è stato configurato per utilizzare l'intera capacità SRAM di 2 MB.
Verificare il requisito dalla documentazione del controller prima di sostituire.
D3: Quali dati devono essere ricaricati dopo la sostituzione dell'A20B-3900-0240?
Tutti i file FROM (software di sistema, software opzionale, ladder PMC), tutti i parametri CNC, tutti i programmi memorizzati e tutti i dati utente.
Ognuno ha un percorso di caricamento separato. Completare prima l'installazione del software, poi i parametri, poi i programmi.
Non saltare il passaggio del software — i parametri caricati senza il software corretto potrebbero generare allarmi o non caricarsi correttamente.
D4: La batteria di backup della SRAM è scarica. La scheda è ancora utilizzabile?
La porzione FROM è intatta indipendentemente dalle condizioni della batteria — è non volatile.
La porzione SRAM avrà perso il suo contenuto durante qualsiasi evento di spegnimento dopo il guasto della batteria. Sostituire la batteria e ricaricare tutti i dati residenti nella SRAM.
La scheda stessa è funzionale; solo i dati SRAM richiedono il ripristino.
D5: Come deve essere maneggiato l'A20B-3900-0240 durante l'installazione?
Utilizzare precauzioni antistatiche durante tutto il processo. Mettersi a terra prima di toccare la scheda.
Maneggiare solo dai bordi — evitare di toccare tracce o chip del circuito. Installare e rimuovere con l'alimentazione spenta.
Confermare che il modulo sia completamente inserito nel suo connettore dopo l'installazione — un modulo parzialmente inserito potrebbe causare guasti intermittenti piuttosto che un guasto netto, rendendo difficile la diagnosi.
