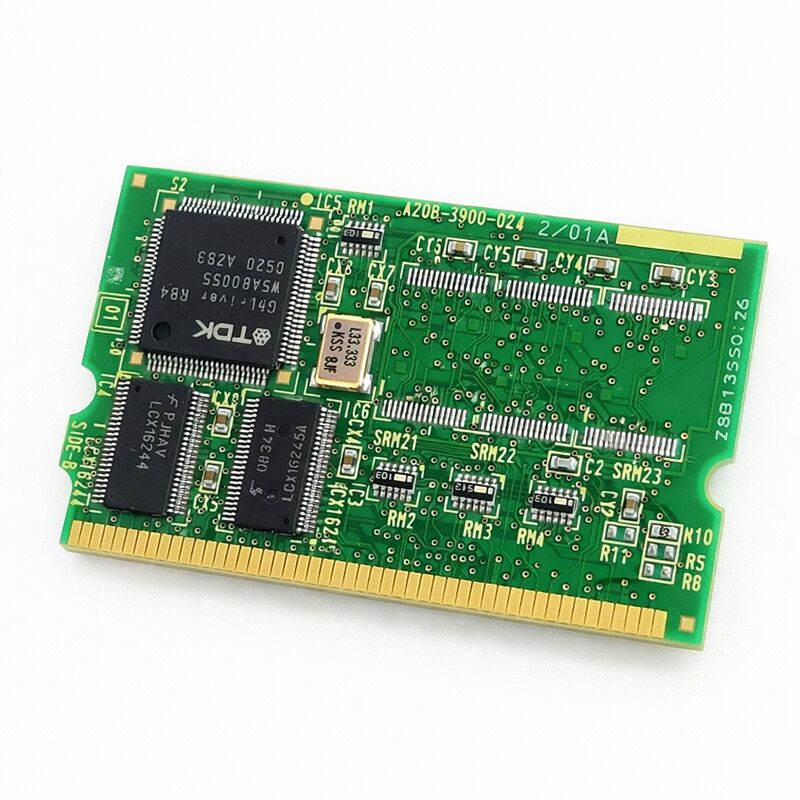

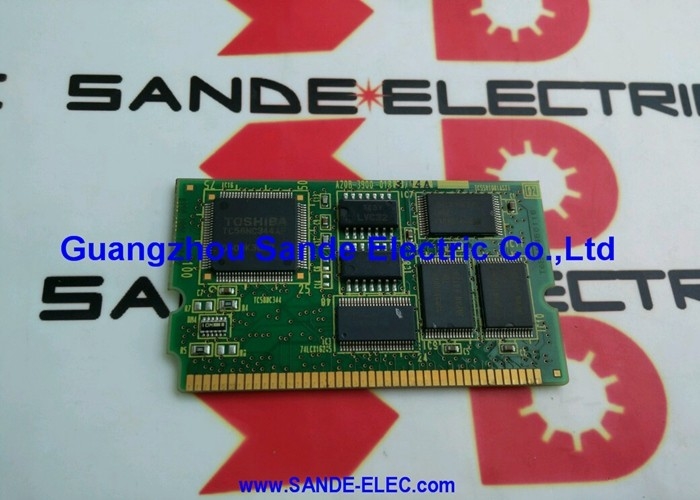

A20B-3900-0241 Scheda PCB Fanuc A20B39000241 A2OB-39OO-O24I

FANUC A20B-3900-0241 ∙ 128 MB FROM / 2 MB SRAM Modulo B2 ∙ FANUC originale, Giappone Origine

Numero della parte:A20B-3900-0241

Produttore:FANUC Corporation (Giappone)

Tipo di prodotto:Modulo di memoria FROM / SRAM (PCB)

Indicazione:Modulo B2

DAL ID:E4

Identificatore SRAM:04

Visualizzazione

L'A20B-3900-0241 è la variante B2 del modulo di memoria FROM da 128 MB / 2 MB SRAM di FANUC la controparte del modulo B1 (A20B-3900-0240), con l'allocazione di SRAM raddoppiata da 1 MB a 2 MB.

È stato confermato per l'uso nei sistemi CNC FANUC 0i-D, tra gli altri, e svolge lo stesso ruolo fondamentale di ogni altro modulo della serie A20B-3900:fornendo la memoria volatile non volatile e supportata da batteria da cui dipende il controller per conservare i dati del software e del runtime.

128 MB di Flash ROM supportano configurazioni CNC FANUC completamente caricate.

Il software di sistema, il software servo, i programmi di scala PMC, i pacchetti di opzioni e il software definito dall'utente risiedono tutti in FROM.

Il FROM dell'A20B-3900-0241 memorizza tutto questo attraverso i cicli di alimentazione senza richiedere una batteria Flash ROM è intrinsecamente non volatile.

Il controller legge il FROM al momento dell'accensione e ne carica il contenuto nella memoria di lavoro.FROM ID E4 e SRAM ID 04 identificano la configurazione della memoria di questo modulo all'interno dei sistemi di diagnostica e configurazione di FANUC.

L'extra 1 MB di SRAM rispetto alla variante B1 è adatta alle applicazioni con set di parametri più grandi, requisiti di archiviazione di programmi estesi,o un uso più intenso delle funzioni opzionali di gestione dei dati di FANUC.

Su sistemi in cui il B2 è stato installato in fabbrica, la sostituzione con un B1 può comportare una SRAM insufficiente per l'opzione configurata.

Specificità principali

Che cosa fanno ciascuna delle due

Flash ROM non ha bisogno di una batteria. i dati che contiene rimane messo indipendentemente dallo stato di alimentazione. che è il posto giusto per tutto ciò che non dovrebbe cambiare durante il normale funzionamento: il kernel CNC,il software di controllo servo, il tempo di esecuzione della scala PMC e il software di opzione specifico per l'applicazione.

Si caricano una volta a carica e funzionano con la RAM fino al ciclo di alimentazione successivo.

La SRAM è diversa, è volatile, dimentica il suo contenuto quando si spegne l'alimentazione, a meno che una batteria di riserva non la mantenga viva.

La SRAM contiene i dati che cambiano durante il funzionamento della macchina: parametri impostati dall'operatore della macchina o dall'ingegnere di servizio, programmi di lavorazione memorizzati, dati di utensili attivi, tabelle di compensazione degli errori di passo.

La batteria di riserva è un componente di manutenzione, ha una durata di vita e deve essere sostituita periodicamente prima di fallire in silenzio.

La SRAM da 2 MB sul modulo B2 è più importante nei sistemi che si spingono contro i limiti di 1 MB.

Un controller che esegue una singola funzione CNC con una piccola libreria di programmi e un set minimo di parametri potrebbe non notare mai la differenza.

Un controllore che gestisce un grande centro di lavorazione con centinaia di programmi memorizzati, un ampio database di gestione della durata dell'utensile e un'ampia gamma di opzioni troverà prezioso il spazio per la testa.

Piattaforma FANUC 0i-D

La FANUC 0i-D è una piattaforma CNC di fascia media ampiamente utilizzata, che alimenta centri di lavorazione, centri di tornitura, macchine per la lavorazione del filo ed macchine di rettifica su una vasta gamma di assi.

L'0i-D ha apportato significativi miglioramenti di capacità rispetto ai suoi predecessori, con un numero di assi più elevato, interpolazione nano, prestazioni di servo migliorate e una maggiore disponibilità di opzioni.

I controller di questa generazione sono ancora in produzione attiva a livello mondiale e i loro moduli FROM/SRAM sono elementi di manutenzione attiva.

A20B-3900-0241 è confermato per gli impianti 0i-D.

Gli identificatori FROM ID E4 e SRAM ID 04 legano il modulo alla configurazione di memoria specifica utilizzata dalla piattaforma 0i-D in questo intervallo di capacità.

Questi identificatori figurano nella diagnostica di configurazione del controller. La loro verifica dopo l'installazione conferma che il controller ha riconosciuto correttamente il nuovo modulo.

Procedura successiva all'installazione

La sostituzione dell'A20B-3900-0241 ripristina il software e i dati del controller a uno stato vuoto.

Tutto ciò che era sul modulo precedente software di sistema, parametri, programmi, dati di compensazione è andato. Deve essere ripristinato dal backup prima che la macchina possa funzionare.

La sequenza di ripristino corretta: caricare il software FROM prima, poi i parametri, poi i programmi e i dati dell'utente.Il tentativo di caricare i parametri prima dell'installazione della versione corretta del software può produrre allarmi di incompatibilità del software.

Verificare la versione del software dopo l'installazione FROM e confermare che corrisponde alla versione prevista del backup prima di caricare i parametri.

Verificare l'ID FROM e l'ID SRAM sullo schermo diagnostico del controller dopo l'installazione.

E4 e 04 rispettivamente confermano che il modulo corretto è stato riconosciuto.

Se gli ID non appaiono come previsto, verificare la condizione dei sedili del modulo e del connettore prima di concludere che il modulo è difettoso.

Domande frequenti

D1: Dopo aver installato l'A20B-3900-0241, il controller mostra un allarme di configurazione ROM.

Questo allarme appare in genere quando il controller non riesce a leggere correttamente il FROM o quando il FROM ID non corrisponde alla configurazione prevista dal controller.

Conferma che il modulo e' completamente installato.

Se il sedile è posizionato correttamente e l'allarme persiste, verificare che il numero della parte del modulo sia corretto per il tipo di controller installato.

L'ID FROM E4 dovrebbe apparire nella diagnostica della configurazione di sistema del controller una volta che il modulo è stato riconosciuto correttamente.

D2: L'A20B-3900-0241 può sostituire l'A20B-3900-0240 (B1) in una macchina originariamente dotata di B1?

Generalmente sì il B2 fornisce gli stessi 128 MB di FROM di B1, con SRAM aggiuntiva.

Un sistema originariamente dotato di B1 non subirà danni da parte della SRAM supplementare del B2.

Confirmare con la documentazione della macchina che il modello del regolatore accetta sia B1 che B2.

Caricare tutti i software e i parametri normalmente dopo la sostituzione.

D3: I programmi di scala PMC sono memorizzati su FROM o SRAM?

I programmi delle scale PMC sono memorizzati in FROM (non volatile).

Tuttavia, i parametri PMC e alcune variabili dei dati PMC sono conservati nella SRAM (batterie).

Sia il FROM che lo SRAM devono essere ripristinati correttamente dopo la sostituzione del modulo affinché il PMC funzioni normalmente.

Ricaricare la scala attraverso la procedura di ripristino del software FROM e ripristinare separatamente i parametri PMC.

D4: la SRAM appare vuota dopo l'installazione, ma la FROM è caricata correttamente.

Un modulo nuovo o appena fornito ha una SRAM vuota.ma i dati SRAM parametri e programmi devono essere caricati separatamente attraverso la procedura di ripristino dei parametri e dei programmi.

Questa è una fase normale e prevista nella sostituzione del modulo.

D5: Come confermo l'ID FROM e l'ID SRAM dopo aver installato l'A20B-3900-0241?

Accedere alla schermata di diagnostica del sistema sul controller FANUC che si trova normalmente nel menu Sistema / configurazione.

L'ID FROM e l'ID SRAM sono visualizzati nel riassunto della configurazione hardware del controller.

Per il modulo A20B-3900-0241, l'ID FROM dovrebbe essere E4 e l'ID SRAM 04. Questi valori confermano che il controller ha identificato correttamente il modulo installato.
