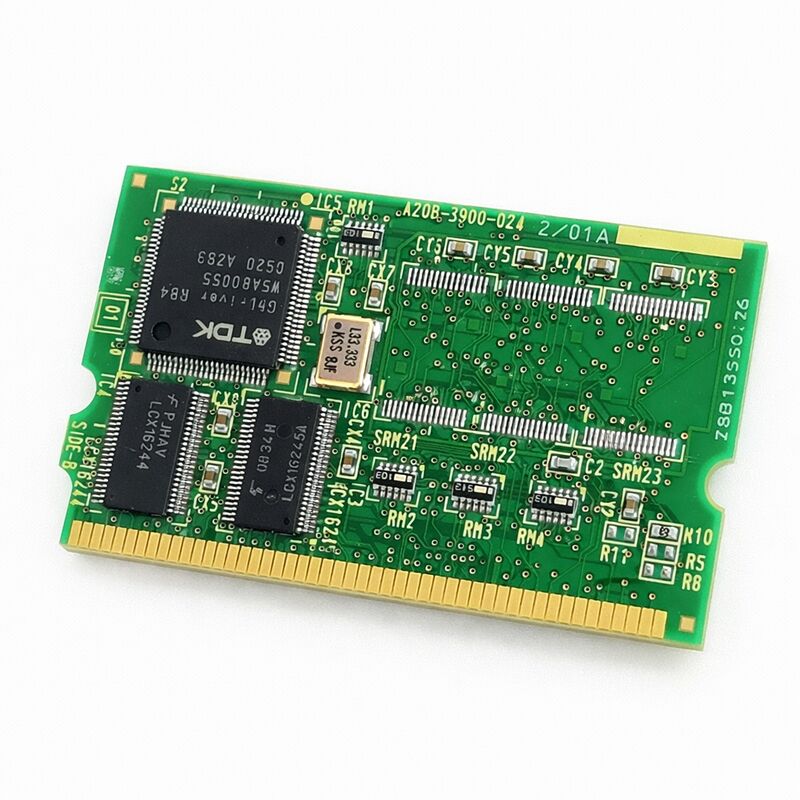

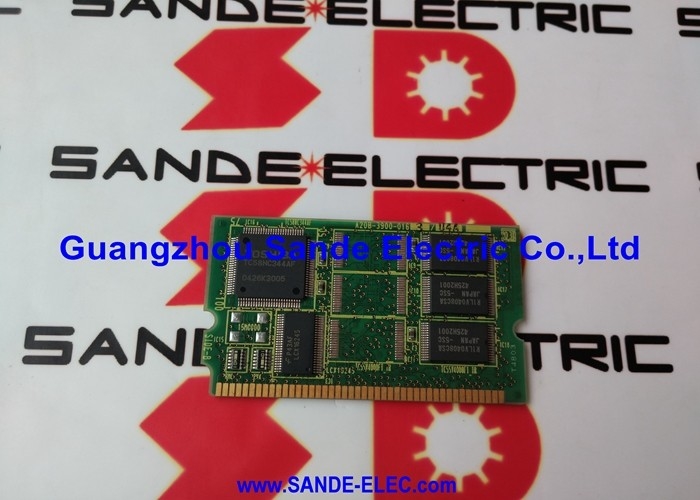

A20B-3900-0242 Scheda PCB Fanuc A20B39000242 A2OB-39OO-O242

FANUC A20B-3900-0242 | Modulo di Memoria SRAM — Serie A20B-3900, Origine Giappone

Codice Articolo: A20B-3900-0242

Produttore: FANUC Corporation (Giappone)

Tipo di Prodotto: Modulo di Memoria SRAM (PCB)

Serie Scheda: A20B-3900

Sistemi Compatibili: Sistemi di controllo CNC FANUC

Panoramica

L'A20B-3900-0242 è un modulo di memoria SRAM della serie A20B-3900 di FANUC. La SRAM — Static Random Access Memory — è la memoria volatile alimentata a batteria al centro dell'archiviazione dati attiva di ogni controller CNC FANUC.

Contiene le informazioni che rendono ogni macchina una macchina specifica: programmi parte, tabelle di offset utensile, impostazioni dei parametri, dati delle coordinate del pezzo e valori delle variabili macro. Questi dati devono sopravvivere agli eventi di spegnimento. La batteria di backup sul modulo mantiene intatto il contenuto della SRAM per anni tra un ciclo di accensione e l'altro della macchina.

La serie A20B-3900 rappresenta la famiglia di moduli di memoria di generazione più recente di FANUC.

Questi moduli offrono una maggiore capacità e un'integrazione migliorata rispetto alle precedenti architetture di memoria FANUC.

La variante -0242 fornisce l'allocazione SRAM appropriata per la sua piattaforma controller designata.

Quando questo modulo si guasta — o quando la sua batteria di backup si scarica e non viene sostituita — il contenuto della SRAM viene perso al successivo spegnimento.

Il controller si riaccende con memoria vuota. Genera immediatamente un allarme. Tutti i dati specifici della macchina devono essere ripristinati dal backup prima che la macchina possa produrre nuovamente pezzi.

Specifiche Chiave

Cosa Contiene la SRAM — E Perché è Importante

Ogni programma inserito dall'operatore risiede nella SRAM. Ogni offset di lunghezza e raggio utensile risiede nella SRAM. Ogni parametro CNC che definisce il movimento della macchina — limiti di velocità di avanzamento, tempi di accelerazione, valori di tuning servo, assegnazioni I/O — risiede nella SRAM.

L'identità operativa della macchina è interamente contenuta in questa memoria.

Questa non è la stessa del software di sistema. Il software di sistema risiede nella FROM (Flash ROM) — una memoria separata e non volatile che non necessita di batteria e non cambia durante il normale utilizzo della macchina. La SRAM è il livello di memoria di lavoro sopra la FROM.

È dove risiedono i dati specifici della fabbrica, specifici della macchina e specifici del lavoro.

La perdita della SRAM non danneggia l'hardware CNC.

L'elettronica è a posto. Ma senza dati SRAM, il controller non ha configurazione. Non conosce i limiti di movimento della macchina, la sua libreria utensili o quali programmi eseguire. Tutto deve essere reinserito o ripristinato da un file di backup prima che la macchina sia nuovamente utilizzabile.

Ciò rende la pratica di backup — e le condizioni della batteria di backup — preoccupazioni di manutenzione critiche.

Backup Batteria — L'Elemento di Manutenzione Essenziale

La SRAM su questo modulo è alimentata da una batteria di backup dedicata quando la macchina è spenta.

La batteria è una risorsa finita. Ha una vita utile tipica che varia a seconda delle condizioni di stoccaggio, ma generalmente copre diversi anni in normale servizio della macchina.

Quando la tensione della batteria scende al di sotto della soglia di mantenimento della SRAM, i dati vengono persi la prossima volta che la macchina viene spenta.

Il controller FANUC emette un allarme di batteria scarica prima che la batteria raggiunga il punto di guasto.

Quell'allarme è il segnale di sostituzione. Non ignorarlo, non ignorarlo senza sostituire la batteria e non spegnere la macchina prima che la sostituzione sia effettuata. Una volta apparso l'allarme, la finestra per una sostituzione sicura è aperta — ma è finita.

La sostituzione della batteria con la macchina accesa è la procedura corretta sulla maggior parte dei sistemi FANUC.

Ciò mantiene il contenuto della SRAM attivo durante lo scambio. Verificare la documentazione di manutenzione della macchina per la procedura corretta prima di iniziare.

Backup Dati — Prima di Qualsiasi Lavoro sul Modulo

Qualsiasi lavoro sul modulo di memoria inizia con un backup dei dati. Backup completo dei parametri, backup dei programmi, backup dei dati utensile, backup delle variabili macro — ogni categoria di dati SRAM dovrebbe essere acquisita su una scheda di memoria o su un archivio esterno prima di toccare il modulo.

Un backup effettuato cinque minuti prima di uno scambio di modulo vale molto di più di uno effettuato sei mesi fa se qualcosa cambia.

La schermata di avvio del controller FANUC fornisce gli strumenti di backup.

Lo fa anche la funzione BOOT disponibile sulla maggior parte dei controller. Formattare una scheda di memoria, avviare il backup, verificare che i file siano presenti e di dimensione non nulla, quindi procedere con il lavoro sul modulo.

FAQ

Q1: Il controller mostra un allarme di parità SRAM all'avvio. Cosa significa e cosa si dovrebbe controllare per primo?

Un allarme di parità SRAM indica che il controller ha rilevato dati corrotti nella SRAM — il contenuto memorizzato non corrisponde ai suoi valori di controllo degli errori. Controllare prima la tensione della batteria di backup. Una batteria scarica è la causa più comune.

Se la batteria è debole, sostituirla e ripristinare dal backup. Se la batteria è buona, il modulo stesso potrebbe avere un guasto hardware e dovrebbe essere sostituito dopo aver confermato la disponibilità di un backup.

Q2: È apparso l'allarme batteria. Quanto urgentemente deve essere affrontato?

Affrontarlo prima del prossimo spegnimento programmato della macchina. L'allarme appare mentre la batteria ha ancora abbastanza carica per mantenere la SRAM — ma quel margine si riduce nel tempo. Pianificare la sostituzione entro il turno corrente o al massimo nella prossima finestra di manutenzione.

Non pianificare uno spegnimento notturno senza prima sostituire la batteria o effettuare un backup recente.

Q3: Dopo la sostituzione del modulo SRAM, la macchina genera un allarme "PARAMETER ENABLE" e tutti i parametri appaiono a zero. Cosa è successo?

Un nuovo modulo viene installato vuoto. Tutti i dati SRAM — parametri, programmi, offset — sono assenti. Questo è previsto. Ripristinare l'intero set di parametri dal backup utilizzando la funzione di ripristino della schermata di avvio.

Se non esiste un backup recente, i parametri devono essere reinseriti manualmente dalla documentazione della macchina o da una stampa dei parametri.

Non far mai funzionare una macchina senza verificare la correttezza dei parametri dopo la sostituzione di un modulo di memoria.

Q4: I moduli SRAM della serie A20B-3900 possono essere scambiati tra diverse varianti di codice articolo?

Diverse varianti nella famiglia di moduli SRAM A20B-3900 hanno diverse allocazioni di capacità e possono essere abbinate a diverse piattaforme controller. L'intercambiabilità non è garantita tra le varianti con suffisso.

Abbinare sempre il codice articolo esatto del modulo di ricambio a quello rimosso.

Una mancata corrispondenza di capacità può causare allarmi o comportamenti imprevedibili del controller dopo l'installazione.

Q5: Per quanto tempo un A20B-3900-0242 rimosso può conservare i suoi dati in stoccaggio?

Senza una fonte di alimentazione attiva, la batteria del modulo stesso mantiene i dati SRAM durante lo stoccaggio.

Una batteria sana in un modulo immagazzinato conserva i dati per anni. Tuttavia, la batteria si scarica durante lo stoccaggio proprio come durante il servizio — solo più lentamente se la temperatura di stoccaggio è bassa.

Se un modulo viene immagazzinato come pezzo di ricambio pre-caricato, controllare le condizioni della sua batteria prima di fare affidamento su di esso per uno scambio.

Un modulo con una batteria buona e dati di backup recenti è un pezzo di ricambio prezioso; uno con una batteria scarica è solo hardware.
