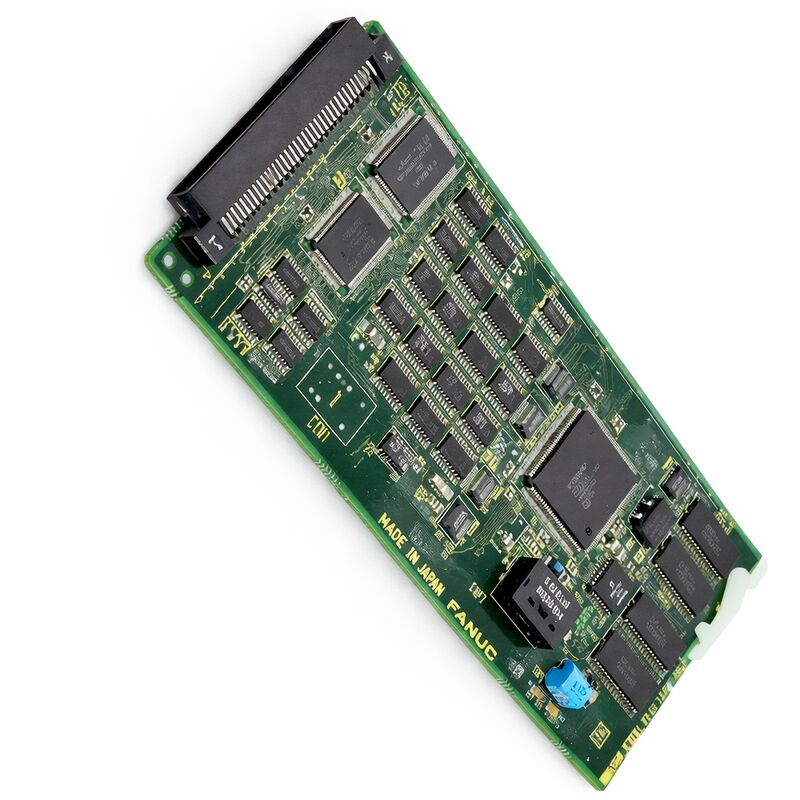

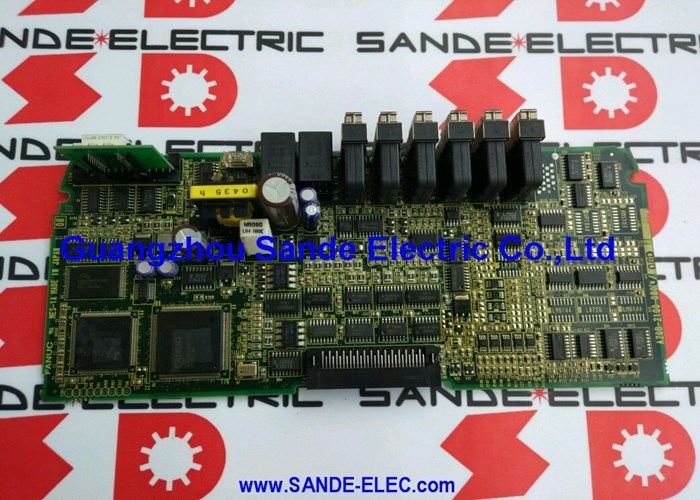

A20B-8001-0641 Scheda PCB Fanuc A20B80010641 A2OB-8OOI-O64I

ANUC A20B-8001-0641

Scheda interfaccia HSSB per controlli CNC FANUC serie i

Descrizione principale

Il connettore FANUC A20B-8001-0641 è una scheda interfaccia HSSB utilizzata sul lato CNC dei controlli FANUC serie i. È associata alle piattaforme 16i, 18i e 21i, si monta nell'unità base e include il connettore ottico COP7 per il collegamento seriale ad alta velocità.

In un ambiente macchina pratico, questa scheda viene selezionata quando il CNC necessita di un percorso di comunicazione ottico dedicato a un personal computer compatibile, piuttosto che una connessione seriale standard a bassa velocità.

Nell'architettura hardware della serie i, HSSB è il bus seriale ad alta velocità utilizzato per trasferire grandi quantità di dati tra il CNC e un PC tramite fibra ottica.

Ciò rende la A20B-8001-0641 una scheda per la comunicazione e l'integrazione di sistema piuttosto che per il controllo degli assi, l'alimentazione del mandrino o le funzioni di sola visualizzazione.

Viene comunemente installata accanto all'hardware di controllo principale, come la scheda CPU, la scheda di controllo assi e i moduli di memoria, nella struttura di controllo con backplane giallo.

Un dettaglio pratico è importante durante la pianificazione del sistema: la lunghezza del cavo HSSB può raggiungere fino a 100 metri quando questa scheda interfaccia lato NC viene abbinata a schede lato PC compatibili specifiche.

Ciò rende la scheda utile non solo per l'integrazione a livello di armadio, ma anche per installazioni in cui si preferisce un collegamento ottico pulito su una distanza maggiore tra macchina e PC.

Tabella parametri

Applicazioni

Il connettore A20B-8001-0641 è più adatta per la comunicazione ad alta velocità da PC a CNC nei sistemi FANUC serie i.

È adatta a macchine che necessitano di un collegamento HSSB ottico per trasferire volumi di dati maggiori, integrare software di supporto basato su PC o mantenere una struttura di comunicazione CNC-PC consolidata senza modificare l'architettura di controllo originale.

È anche ben abbinata a supporto di retrofit, sostituzione di schede nei controlli 16i/18i/21i e lavori di assistenza su sistemi serie i con backplane giallo in cui il percorso HSSB originale deve essere ripristinato.

In termini di manutenzione, questa scheda è più utile quando l'hardware CNC rimane riparabile e il livello di comunicazione necessita della scheda interfaccia corretta piuttosto che di una modifica più ampia del controllo.

FAQ

D1: Qual è lo scopo principale della A20B-8001-0641?
Il suo compito è fornire l' interfaccia HSSB sul lato CNC, consentendo a un controllo FANUC serie i di scambiare grandi quantità di dati con un PC compatibile tramite una connessione in fibra ottica.

D2: Questa è la scheda HSSB lato PC?
No. Questo modello è la scheda interfaccia lato NC/lato CNC. La configurazione HSSB utilizza una scheda lato CNC e una scheda interfaccia lato PC separata, collegate tramite fibra ottica.

D3: Con quali controlli FANUC è normalmente associata?
È associata ai controlli serie i come 16i, 18i e 21i ed è installata nell'unità base del CNC piuttosto che in una scatola di comunicazione esterna generica.

D4: Perché il connettore COP7 è importante?
Il connettore COP7 è il punto di connessione ottica utilizzato dal collegamento HSSB. Poiché la scheda comunica tramite fibra ottica, le condizioni del connettore e la compatibilità del cavo sono direttamente importanti per la stabilità della comunicazione.

D5: Cosa controllare prima di sostituire questa scheda?
Confermare il numero di parte esatto, verificare che la macchina utilizzi effettivamente HSSB, ispezionare il connettore ottico e le condizioni della fibra, e verificare che la scheda interfaccia lato PC abbinata sia compatibile.

Poiché questa scheda appartiene al livello di comunicazione, una diagnosi dei guasti dovrebbe includere l'intero percorso HSSB piuttosto che solo la scheda CNC.
