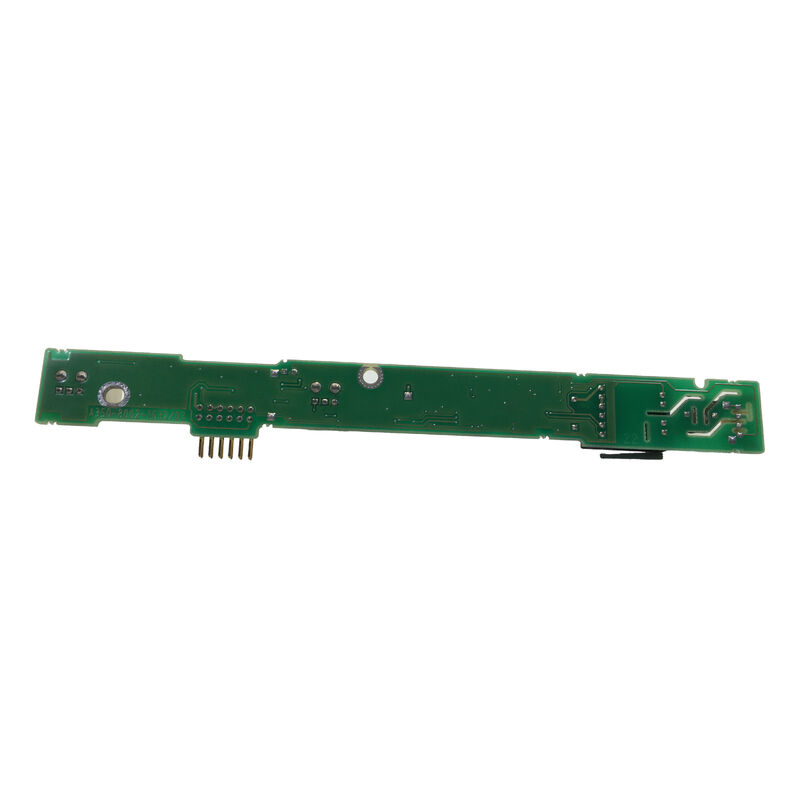

A20B-8002-0633 Scheda PCB Fanuc A20B80020633 A2OB-8OO2-O633

PCB inverter di retroilluminazione per sistemi LCD a colori da 8,4 pollici

Visualizzazione

IlFANUC A20B-8002-0633è unPCB per inverter di retroilluminazioneutilizzati all'internoSistemi di controllo della serie 0i, specialmenteconfigurazioni di serie media 0i-C e 0i-Dcon8Display a colori da 0,4 polliciIl suo compito è quello di supportare il livello di alimentazione richiesto dalla sezione di retroilluminazione LCD, consentendo allo schermo di illuminare correttamente e mantenere una visibilità utilizzabile durante il funzionamento.

In campo, una scheda inverter a retroilluminazione è un componente molto specifico ma molto importante.

Il pannello LCD stesso può essere ancora presente e tecnicamente intatto, ma lo schermo può apparire scuro, debole o illeggibile se lo stadio dell'inverter non funziona correttamente.

Ciò significa che una macchina può sembrare avere un display difettoso quando il vero problema si trova nel circuito di alimentazione della retroilluminazione piuttosto che nel pannello o nella scheda di controllo principale.

Ciò rende l'A20B-8002-0633 particolarmente rilevante per le situazioni di riparazione che coinvolgono schermi deboli, condizioni di visualizzazione nera con controllo attivo in background o avvio di retroilluminazione incoerente.

Per i tecnici che hanno familiarità con i sistemi della serie 0i, le schede degli inverter sono un punto di controllo standard nella catena di alimentazione del display,specialmente in gruppi di controllo con supporto giallo in cui più componenti collegati allo schermo lavorano insieme in una struttura compatta.

Snapshot dell' applicazione

Sistemi idonei

• FANUC 0i-C
• FANUC 0i-D
• Dispositivi di controllo a fondo giallo di serie media

Dimensione associata

• 8sistemi LCD a colori da 0,4 pollici

Funzione del consiglio

• Supporto di alimentazione dell'inverter di retroilluminazione
• Ruolo del circuito di illuminazione LCD
• Ripristino e sostituzione della manutenzione del display

Perché questo tabellone è importante nel lavoro di servizio

Un PCB inverter a retroilluminazione non è lo stesso del pannello LCD e non è lo stesso della scheda di controllo principale del display.

Ha un ruolo elettrico più concentrato: alimenta il lato illuminante del sistema dello schermo.

Nella pratica della manutenzione, questa distinzione è importante perché sostituire il componente di visualizzazione sbagliato è una perdita di tempo e non risolve il difetto.

L'A20B-8002-0633 è quindi meglio utilizzato come componente di servizio dedicato per ripristinare la luminosità e la leggibilità dello schermo nella corretta configurazione della serie 0i.

Domande frequenti

D1: Cosa fa effettivamente l'A20B-8002-0633 all'interno del controllo?
Questa scheda funziona come un inverter di retroilluminazione PCB, il che significa che supporta la conversione di potenza richiesta per il sistema di retroilluminazione LCD.aiuta lo schermo illuminare in modo che l'operatore può vedere chiaramente l'interfaccia CNC.

Se la sezione dell'inverter non funziona, il display può apparire nero o estremamente debole anche quando il comando stesso è ancora in funzione.

D2: In che modo una scheda inverter è diversa dal pannello LCD stesso?
Il pannello LCD è la superficie di visualizzazione, mentre la scheda inverter supporta la funzione di illuminazione che rende il pannello leggibile.

Un inverter difettoso può far apparire un LCD sano morto, per questo i tecnici esperti separano il problema del display in guasto del pannello, guasto dell'inverter, guasto del cavoe difetto della scheda principale piuttosto che trattare ogni schermo scuro come un cattivo LCD.

D3: Quali sintomi indicano comunemente un guasto della scheda inverter?
I sintomi comuni includono uno schermo molto scuro, uno schermo che lampeggia brevemente all'avvio e poi diventa debole, illuminazione incoerente,o un display che diventa illeggibile mentre il comando sembra altrimenti attivo.

Nella diagnosi sul campo, i tecnici spesso confermano se la macchina sta ancora funzionando in background prima di decidere se il problema del display è correlato alla retroilluminazione.

D4: Perché la corrispondenza esatta del modello è importante per le schede inverter a retroilluminazione?
Perché le schede degli inverter sono legate a specifiche dimensioni di display, configurazioni di pannelli e famiglie di controlli.

Un quadro visivamente simile potrebbe non essere elettricamente appropriato per il sistema LCD di destinazione.ma anche per un comportamento di illuminazione stabile e affidabilità a lungo termine.

Q5: Cosa dovrebbero ispezionare gli ingegneri prima di sostituire questo PCB inverter?
Essi dovrebbero ispezionare la condizione del pannello LCD, le imbracature, i connettori e l'hardware di visualizzazione circostante,e verificare che il problema non è causato da problemi di alimentazione a monte o danni nel gabinetto di controllo.

È altresì consigliabile cercare segni di stress termico o di invecchiamento nell'area di visualizzazione, poiché i guasti di fase dell'inverter sono spesso legati a lunghe ore di funzionamento e condizioni termiche.
