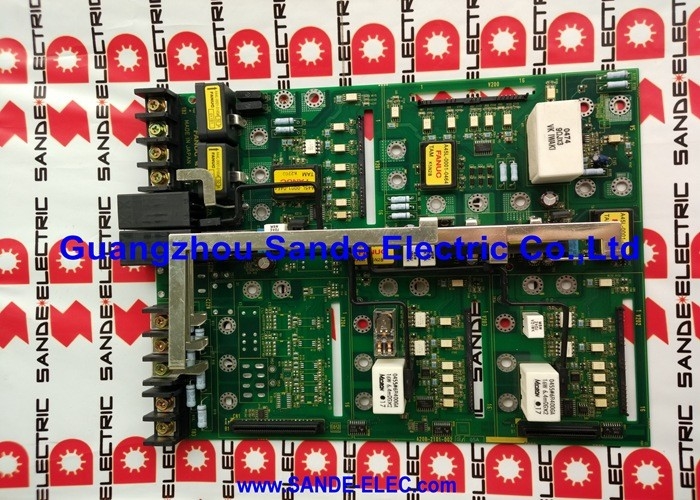

FANUC A20B-8100-0137 | Scheda principale per PCB montata su LCD Serie 21i-A — PMC-SA1 / 5 μs/passo / 5000 passi ladder

Architettura montata su LCD 21i-A

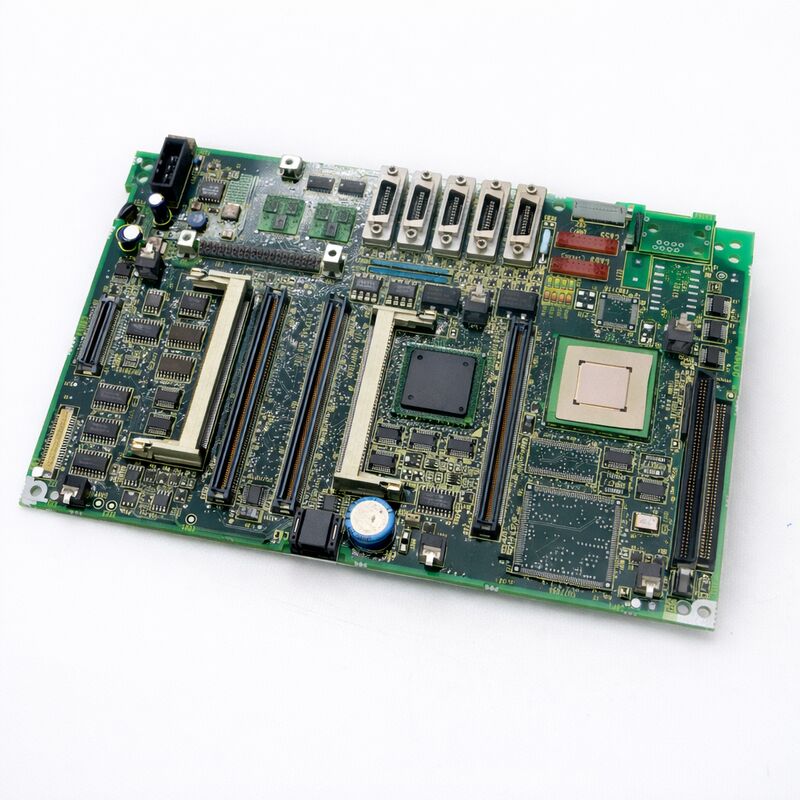

L'A20B-8100-0137 è la scheda principale per la FANUC Serie 21i-A nella configurazione montata su LCD. Nel design montato su LCD, la scheda di controllo principale del CNC si integra nella parte posteriore del gruppo LCD/pannello operatore — la scheda principale e il display sono un'unità fisica combinata anziché l'unità di controllo separata e il gruppo pannello utilizzati nei design autonomi montati su rack. Le due configurazioni condividono la stessa piattaforma CNC 21i-A ma differiscono nell'imballaggio fisico.

Questa scheda principale montata su LCD gestisce tutte le funzioni principali del CNC 21i-A: esecuzione del software CNC, esecuzione del ladder PMC, gestione I/O, elaborazione dell'interfaccia operatore e coordinamento dei moduli funzionali dell'unità di controllo. Una scheda principale difettosa causa il completo malfunzionamento del sistema di controllo.

Specifiche chiave

PMC-SA1 — L'opzione PMC compatta per questa scheda

La versione PMC integrata in questa scheda è la PMC-SA1: esecuzione istruzioni a 5 μs/passo e un massimo di 5.000 passi ladder. Questo la distingue dalla variante PMC-SA5, che fornisce una maggiore velocità di esecuzione e una maggiore capacità ladder.

Per una macchina 21i-A equipaggiata con PMC-SA1 dalla costruzione originale, l'A20B-8100-0137 è la sostituzione esatta che preserva la configurazione PMC originale. La sostituzione con una scheda che porta PMC-SA5 aumenta tecnicamente le capacità ma cambia l'ambiente PMC — se il ladder della macchina installata è stato scritto e ottimizzato per il comportamento SA1, l'introduzione di SA5 senza revisione non è una semplice sostituzione.

Un limite di ladder di 5.000 passi accoglie la tipica logica di automazione per macchine utensili di piccole e medie dimensioni: sequenze di cambio utensile, logica di interblocco di sicurezza, risposta del pannello operatore e gestione della modalità macchina rientrano comodamente in questa capacità per applicazioni di centri di lavoro e torni semplici.

Non intercambiabile con schede principali SA5 o autonome

Tre punti di controllo di compatibilità prima dell'ordine:

1. Versione PMC: A20B-8100-0137 = PMC-SA1. Confermare la versione PMC della scheda installata prima dell'acquisto.
2. Stile di installazione: Le schede montate su LCD non sono intercambiabili con schede principali autonome (rack separato) anche all'interno della stessa famiglia 21i-A.
3. Serie CNC: Questa scheda è specifica per la 21i-A. Le generazioni 16i-A/18i-A e 21i-B utilizzano codici articolo di schede principali diversi.

FAQ

D1: Qual è la differenza tra PMC-SA1 e PMC-SA5?

Entrambe sono versioni PMC integrate nella famiglia di schede principali 21i-A. La PMC-SA1 (questa scheda) fornisce una velocità di istruzioni di 5 μs/passo con una capacità massima di ladder di 5.000 passi. La PMC-SA5 fornisce un'esecuzione delle istruzioni più veloce e una maggiore capacità ladder. Non sono intercambiabili senza verificare che il programma ladder della macchina installata sia compatibile con l'ambiente SA5.

D2: Cos'è una scheda principale montata su LCD e in cosa differisce da una scheda autonoma?

Nel design montato su LCD, la scheda principale del CNC si integra nella parte posteriore dell'unità LCD/pannello operatore — la scheda e il display sono un gruppo fisico combinato. Nei design autonomi, la scheda principale si trova in un armadio rack di controllo separato. Entrambi utilizzano la stessa piattaforma CNC 21i-A ma hardware fisico diverso. Le schede principali montate su LCD e autonome non sono fisicamente intercambiabili.

D3: La sostituzione dell'A20B-8100-0137 richiede il backup dei dati CNC?

Sì. Eseguire il backup di tutti i dati CNC — parametri, ladder PMC, dati utensili, programmi — prima di rimuovere la scheda originale. I parametri CNC risiedono nei moduli di memoria SRAM, non nella scheda principale stessa, ma un backup completo protegge da qualsiasi perdita di dati durante la procedura di sostituzione. La scheda di sostituzione arriva con le impostazioni predefinite di fabbrica.

D4: Cosa controllare prima di concludere che la scheda principale sia guasta?

Controllare le tensioni dell'alimentatore del controllo — un alimentatore difettoso produce sintomi identici. Verificare il corretto inserimento di tutti i connettori e moduli di memoria. Controllare lo stato dei LED diagnostici della fase di avvio rispetto al manuale di manutenzione 21i-A per identificare la fase di guasto specifica. Un avvio che si blocca nella fase di inizializzazione del display e non mostra LED che avanzano potrebbe indicare problemi di alimentazione prima della scheda principale.

D5: L'A20B-8100-0137 è compatibile con la 21i-B o la 16i-A?

No. L'A20B-8100-0137 è specifico per la configurazione montata su LCD 21i-A. Le 21i-B, 16i-A e 18i-A utilizzano serie di schede principali diverse. La 21i-B utilizza una numerazione di schede diversa anche all'interno della stessa famiglia A20B-8100. Confermare che il CNC installato sia Serie 21i-A e che la scheda principale esistente sia A20B-8100-0137 prima di ordinare.
