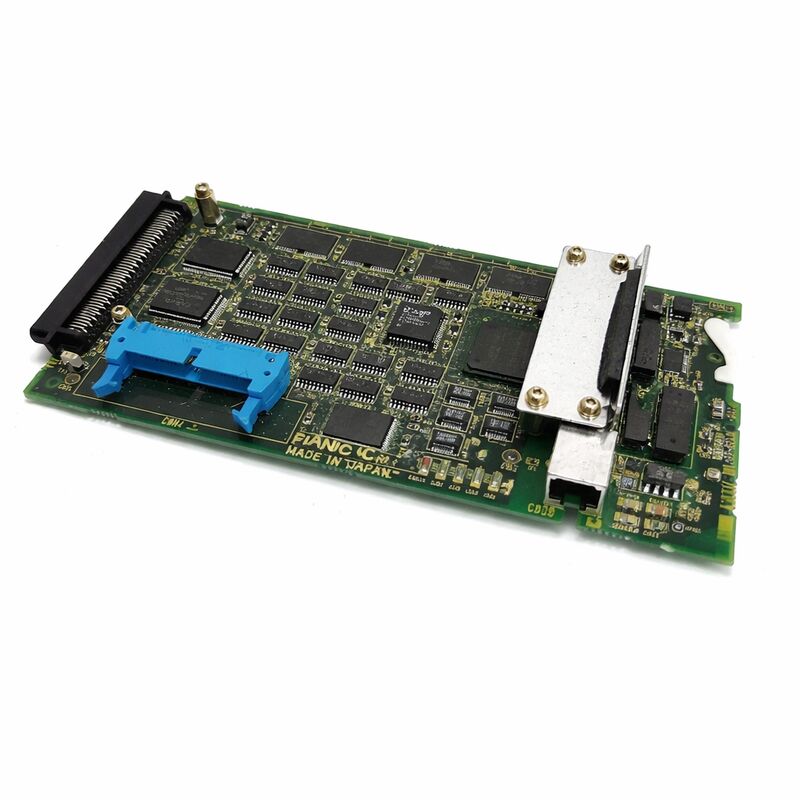

FANUC A20B-8100-0271∙ Server dati Ethernet + ATA Opzione di archiviazione PCB ∙ Serie 15i / 16i / 18i / 21i / 0i CNC

Che cosa aggiunge questa tavola al CNC

L'A20B-8100-0271 è il circuito integrato per server di dati per i controller CNC della serie i di FANUC.memorizzazione locale di programmi NC ad alta capacità su una scheda flash ATA, e connettività Ethernet alla LAN di fabbrica per la gestione dei programmi DNC.

Senza questa scheda, un CNC serie i memorizza i programmi NC nella sua memoria principale FROM/SRAM, con una capacità da kilobyte a poche centinaia di kilobyte.i programmi sono memorizzati su una scheda flash ATA, la cui capacità è misurata in megabyte o gigabyteLe parti complesse con step di interpolazione sottili, contorni multi-superficie o grandi set di sotto-routine possono essere immagazzinate localmente nella macchina interamente, pronte per essere eseguite immediatamente.

L'interfaccia Ethernet connette il server dati alla LAN di fabbrica tramite il protocollo di server dati compatibile con FTP di FANUC.o stazione di lavoro di ingegneria può caricare e scaricare programmi sulla rete senza supporti fisici o connessioni via cavo seriale RS-232CDato che i programmi vengono eseguiti dal flash storage locale piuttosto che dal streaming dalla rete, le interruzioni della rete durante il taglio non hanno alcun effetto sul funzionamento della macchina.

Specificità principali

ATA ATA ATA ATA ATA ATA ATA

L'adattatore della scheda flash ATA si collega al connettore CNH6 della scheda e deve essere collegato prima dell'installazione della scheda ¢ non è accessibile una volta che la scheda è nella slot.Le unità rinnovate nel mercato secondario sono in genere fornite senza l'adattatore ATA; se non inclusi, devono essere forniti separatamente.

La scheda non può essere installata in determinate posizioni di slot opzionali a causa dei requisiti di chiusura fisica dell'adattatore ATA:

• Non può occupare lo slot più vicino al display LCD
• Non può occupare lo slot centrale di un'unità a 3 slot
• Non può occupare lo slot più lontano dall'LCD in un'unità a 4 slot

Confirmare le posizioni disponibili del controller prima di ordinare.

Funzione server dati vs Ethernet incorporato

Alcuni controllori 16i-B/18i-B hanno Ethernet incorporato sulla scheda principale che consente la comunicazione FOCAS2/Ethernet per il monitoraggio della macchina e lo streaming dei programmi DNC.Questa non è la stessa funzione del server dati. L'Ethernet incorporato da solo non fornisce l'archiviazione locale della scheda ATA o il protocollo FTP del server di dati.Una macchina con Ethernet incorporato può ancora beneficiare dell'A20B-8100-0271 se è necessario un ampio spazio di archiviazione dei programmi locali o se è necessario un funzionamento senza streaming.

La funzione server dati richiede inoltre che il software di opzione FANUC corrispondente sia abilitato nel FROM del CNC.lo schermo del server dati e le funzioni non appariranno nell'interfaccia dell'operatore CNC anche con la scheda installata.

Domande frequenti

D1: La funzione del server dati richiede l'attivazione di un'opzione software?

La funzione del server richiede che il software di opzione corrispondente sia abilitato nel FROM del CNC.lo schermo del server dati e le funzioni non appariranno nell'interfaccia dell'operatore CNC anche con la scheda installata fisicamente. Controlla la schermata di stato delle opzioni di sistema per confermare che l'opzione server dati è presente prima di ordinare l'hardware di sostituzione.

D2: L'adattatore ATA manca dalla scheda rinnovata.

L'adattatore della scheda flash ATA si collega al connettore CNH6 della scheda A20B-8100-0271.Deve essere collegato al CNH6 prima dell'installazione della scheda nella fessura opzionale. L'adattatore non può essere raggiunto una volta montata la scheda. Fornire l'adattatore ATA corretto separatamente e collegarlo alla scheda prima dell'installazione.

D3: Cosa succede se la scheda è installata in una posizione di slot ristretta?

L'adattatore per schede ATA ha requisiti di spazio fisico in conflitto con l'assemblaggio LCD o le schede adiacenti in determinate posizioni di slot.L'installazione in uno slot ristretto impedisce al controller di chiudersi correttamente o impedisce all'adattatore ATA di posizionarsi. Confirmare la disponibilità di una posizione di slot consentita nel controller specifico prima dell'installazione.

D4: L'A20B-8100-0271 può essere utilizzato in un controller della serie 30i o 31i?

La serie 30i/31i/32i utilizza architetture hardware diverse e diversi formati di schede di opzioni.Tali controller utilizzano le schede di scelta della serie A20B-8101 per le funzioni di Ethernet e server dati.

D5: Qual è la capacità della scheda flash ATA compatibile?

Schede flash ATA standard nella gamma di capacità definita dalla versione del software del server dati FANUC installato.Le capacità supportate sono in genere comprese tra 32 MB e 1 GB a seconda della versione del softwareIl manuale dell'operatore del server dati FANUC specifica i tipi di schede supportate e i limiti di capacità per ogni versione del software.
