Circuito stampato CNC
>
|
| Luogo di origine | Giappone |
| Marca | FANUC |
| Certificazione | CE ROHS |
| Numero di modello | A20B-8100-0620 |
Codice articolo: A20B-8100-0620
Produttore: FANUC Corporation (Giappone)
Categoria prodotto: PCB — Scheda di controllo LCD (Circuito display pannello operatore)
Serie: A20B-8100

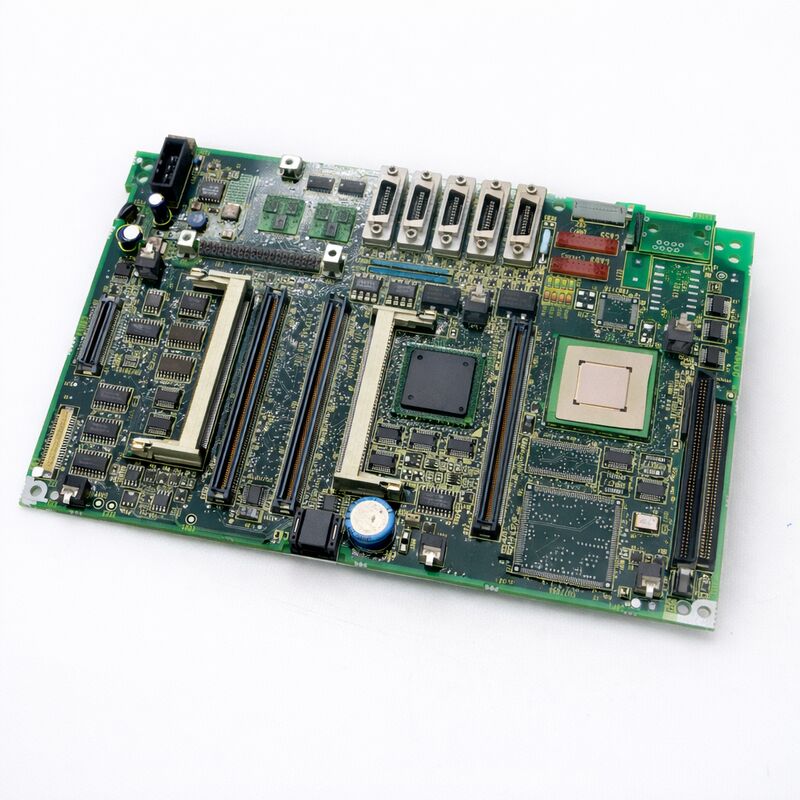

La FANUC A20B-8100-0620 è una scheda a circuito stampato di controllo LCD della serie A20B-8100 di FANUC.
Si trova all'interno dell'assieme del pannello operatore CNC e gestisce il circuito di controllo del display per l'unità LCD — la scheda responsabile della traduzione dei segnali video del CNC nei segnali di pilotaggio corretti che il pannello LCD richiede per produrre un'immagine stabile e accurata.
Il pannello operatore è il punto di incontro tra l'operatore e la macchina utensile. Tutto ciò che il CNC deve comunicare — posizioni degli assi, velocità del mandrino, stato del programma, messaggi di allarme, valori dei parametri — viene trasmesso attraverso il display. Una scheda di controllo LCD guasta interrompe completamente questo collegamento visivo.
Il CNC continua a funzionare internamente, ma l'operatore perde ogni feedback. Su una macchina in funzione, questo significa un arresto della produzione; su una macchina in fase di impostazione, rende impossibile qualsiasi operazione significativa.
La A20B-8100-0620 appartiene alla serie A20B-8100 di FANUC, un'ampia famiglia di schede di controllo che copre schede principali, schede opzionali ed elettronica del pannello operatore per le generazioni i-series e CNC correlate. All'interno di questa famiglia, la scheda di controllo LCD è lo strato di interfaccia tra l'uscita grafica del CNC e il pannello di visualizzazione fisico — non la scheda madre principale del CNC, ma una scheda dedicata nell'alloggiamento del pannello operatore che gestisce la catena del segnale di visualizzazione.
| Parametro | Valore |
|---|---|
| Funzione scheda | Circuito di controllo display LCD |
| Architettura | Scheda PCB pannello operatore |
| Serie | A20B-8100 |
| Applicazione | Unità LCD pannello operatore CNC FANUC |
| Sistemi compatibili | Pannelli operatore CNC FANUC i-series |
| Stato | Disponibile — ricondizionato, testato |
| Origine | Giappone |
Un pannello operatore CNC FANUC è più di un semplice involucro con uno schermo e pulsanti. All'interno, più schede a circuito stampato dividono le funzioni. La scheda CNC principale (in un sistema integrato con montaggio LCD) o l'interfaccia display (in un sistema autonomo) genera i segnali video.
Quei segnali viaggiano verso la scheda di controllo LCD, che svolge diverse attività critiche:
Conversione del segnale e temporizzazione. Il pannello LCD richiede specifici segnali di pilotaggio digitali con temporizzazione precisa.
La scheda di controllo converte il formato del segnale video in ingresso nel formato di temporizzazione orizzontale e verticale e dati pixel richiesti dai circuiti integrati di pilotaggio del pannello LCD.
Controllo del pilotaggio della retroilluminazione. I pannelli LCD richiedono una retroilluminazione per illuminare lo strato di cristalli liquidi da dietro.
I primi pannelli FANUC utilizzavano retroilluminazioni CCFL (lampada fluorescente a catodo freddo) pilotate da uno stadio inverter; i pannelli più recenti utilizzano retroilluminazioni LED.
La scheda di controllo LCD contiene o si interfaccia con il circuito di pilotaggio della retroilluminazione che regola la luminosità e controlla l'attivazione/disattivazione della retroilluminazione.
Gestione dell'alimentazione del display. La scheda di controllo gestisce la sequenza di alimentazione per il pannello di visualizzazione stesso — controllando quando l'alimentazione del pannello viene applicata rispetto all'ingresso del segnale, il che impedisce danni al pannello LCD dovuti a transitori di accensione.
Integrità del segnale. Nell'ambiente industriale di una macchina utensile — con azionamenti servo che commutano, pompe del refrigerante che funzionano e motori che si avviano — il rumore elettrico è una sfida costante.
La scheda di controllo LCD mantiene l'integrità del segnale attraverso filtraggio e buffering per mantenere l'immagine del display stabile nonostante l'ambiente elettricamente rumoroso.
I problemi della scheda di controllo LCD sono solitamente visivamente evidenti ma possono essere graduali:
Schermo completamente nero con alimentazione applicata e nessuna retroilluminazione visibile indica un problema della scheda o dell'alimentazione della retroilluminazione. Verificare se il CNC funziona normalmente per altri aspetti (controllare tramite RS-232C o ascoltare i suoni di funzionamento normali) prima di sostituire la scheda.
Immagine presente ma sbiadita o con colori errati suggerisce che la catena del segnale di visualizzazione funziona ma il circuito di controllo del contrasto o del colore sulla scheda è parzialmente guasto.
Il display sfarfalla in modo intermittente e poi si stabilizza indica tipicamente un componente guasto sulla scheda di controllo — spesso correlato a condensatori invecchiati o a un'alimentazione della retroilluminazione marginale.
Lo schermo si blocca mentre il CNC continua a funzionare (verificato dal fatto che la macchina continua a rispondere agli input) indica un guasto della scheda di controllo del display piuttosto che un guasto della scheda principale.
D1: Il display è completamente nero ma il CNC sembra funzionare. Come si può confermare che la scheda di controllo LCD è il guasto?
Verificare innanzitutto che il CNC sia operativo nonostante lo schermo nero — provare una connessione RS-232C o osservare se la macchina accetta input MDI tramite suono.
Se il CNC funziona normalmente, il guasto è nella catena di visualizzazione piuttosto che nella scheda principale.
Misurare se l'alimentazione DC raggiunge la scheda di controllo LCD attraverso il suo connettore. Se l'alimentazione è presente ma lo schermo rimane nero, la scheda stessa o l'alimentazione della retroilluminazione sono i prossimi punti da controllare.
Una scheda di ricambio funzionante, scambiata temporaneamente, conferma o esclude la A20B-8100-0620.
D2: È possibile sostituire un pannello LCD separatamente dalla scheda di controllo A20B-8100-0620?
Il pannello LCD e la sua scheda di controllo sono componenti strettamente abbinati negli assiemi dei pannelli operatore FANUC.
FANUC li vende come coppie abbinate tramite il suo programma di ricambi. Nell'assistenza sul campo, è generalmente consigliabile sostituire la scheda di controllo e il pannello insieme, a meno che non si sia sicuri della compatibilità.
Se solo il pannello LCD si è guastato fisicamente (schermo rotto, pixel morti) mentre la scheda di controllo risulta funzionante, è necessario un pannello di ricambio abbinato della stessa generazione dell'assieme del pannello operatore.
D3: Dopo aver sostituito la A20B-8100-0620, l'immagine appare ma con colori o contrasto errati. Cosa dovrebbe essere regolato?
Alcune schede di controllo LCD FANUC hanno regolazioni di luminosità e contrasto accessibili tramite trimmer sulla scheda o tramite impostazioni dei parametri del CNC.
Dopo la sostituzione della scheda, verificare se i parametri CNC pertinenti per la luminosità del display sono impostati correttamente.
Se l'immagine rimane errata dopo i controlli dei parametri, la scheda di ricambio potrebbe richiedere una configurazione iniziale utilizzando la procedura di regolazione del display di FANUC.
Verificare inoltre che la revisione della scheda di ricambio sia compatibile con il pannello LCD installato.
D4: Il display funziona quando è freddo ma si guasta dopo che la macchina ha funzionato per 30 minuti. Questo è un sintomo di guasto della scheda di controllo LCD?
Il guasto termico è un sintomo classico di condensatori elettrolitici invecchiati sulla scheda di controllo.
I condensatori che risultano accettabili a temperatura ambiente possono guastarsi a temperatura operativa.
Questo sintomo è un forte indicatore di una scheda di controllo che necessita di sostituzione piuttosto che di riparazione, poiché il condensatore guasto su una scheda densamente popolata può essere difficile da isolare senza attrezzature specializzate. La sostituzione della scheda è la soluzione pratica.
D5: È necessario il backup dei dati SRAM prima di sostituire la A20B-8100-0620?
No. La scheda di controllo LCD è un circuito di visualizzazione puro — non contiene parametri macchina, programmi o dati di configurazione. I dati SRAM sono memorizzati sui moduli di memoria della scheda principale del CNC.
La sostituzione della A20B-8100-0620 non comporta alcun rischio di perdita di dati. Basta spegnere, scambiare la scheda, ricollegare attentamente tutti i cavi e accendere normalmente.
