A20B-8100-0661 Scheda PCB Fanuc A20B81000661 A2OB-8IOO-O66I

FANUC A20B-8100-0661 | Scheda CPU principale serie 18i-B — Per controllori CNC 18i-MB / 18i-TB, serie A20B-8100, montata su LCD, origine Giappone

Codice articolo: A20B-8100-0661

Produttore: FANUC Corporation (Giappone)

Categoria prodotto: Scheda PCB — Scheda CPU principale (Scheda madre del controllo CNC)

Serie: A20B-8100 — Famiglia di schede principali FANUC 16i-B / 18i-B / 21i-B

Panoramica

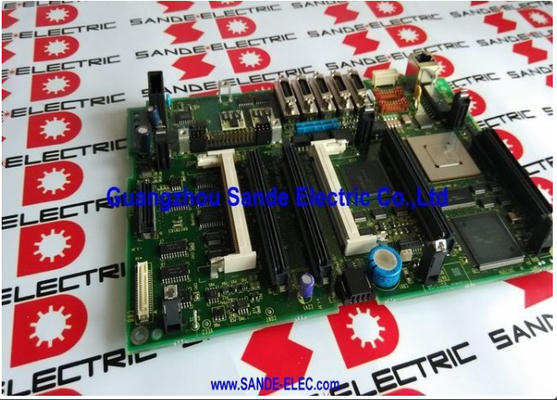

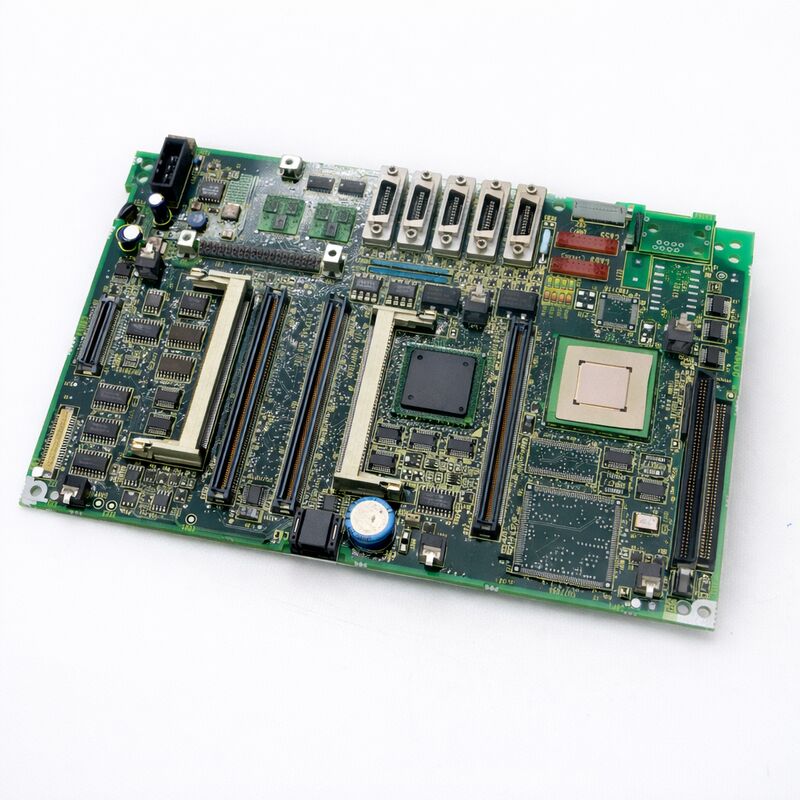

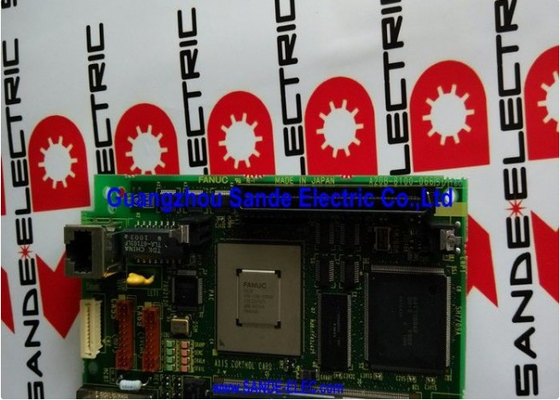

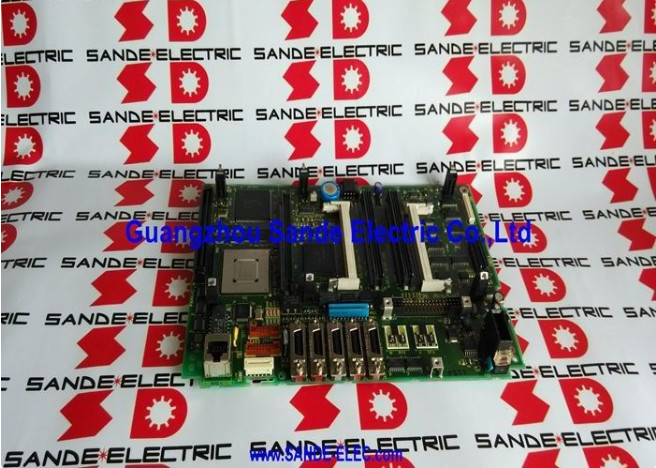

La FANUC A20B-8100-0661 è la scheda CPU principale per i controllori CNC FANUC serie 18i-B. Sia che la macchina sia un 18i-MB (centro di lavoro), un 18i-TB (torni) o un'altra variante 18i-B, questa è la scheda al centro del sistema di controllo — il componente hardware più importante nel controllore 18i-B.

L'18i-B si posiziona al centro della gerarchia i-series di seconda generazione di FANUC.

Offre una maggiore capacità di assi e funzioni di lavorazione avanzate rispetto al 21i-B, pur condividendo la stessa architettura di base — comunicazione digitale servo FSSB, controllo mandrino seriale e design modulare a schede plug-in — dell'intera generazione 16i-B/18i-B/21i-B.

Questo posizionamento ha reso l'18i-B una scelta popolare per torni complessi (in particolare macchine multi-torretta e con contromandrino), centri di lavoro a 5 assi e altre macchine utensili avanzate che necessitavano di più assi rispetto al 21i-B ma non richiedevano la piena capacità del 16i-B.

La scheda si monta sulla faccia posteriore dell'unità LCD/MDI. I moduli plug-in si installano sulla sua faccia anteriore. I sistemi macchina costruiti attorno a questa scheda sono identificati da designazioni dell'unità di controllo che iniziano con A02B-0283-Bxxx.

Questa scheda è in servizio su una vasta base installata di macchine 18i-B e rimane l'elemento di manutenzione primario per questa generazione di CNC.

Specifiche chiave

Cosa distingue l'18i-B dal 16i-B e dal 21i-B

Le tre schede principali della generazione A20B-8100-066x servono tre diverse designazioni CNC. Comprendere le differenze è fondamentale per la manutenzione:

18i-B vs 21i-B. L'18i-B supporta più assi controllati e funzioni di lavorazione più sofisticate rispetto al 21i-B.

Utilizza moduli CPU di specifiche superiori (A20B-3300-03xx) rispetto alle CPU meno potenti del 21i-B.

Le due schede principali non sono intercambiabili — la sostituzione di una scheda 21i-B in una macchina 18i-B non è supportata.

18i-B vs 16i-B. Il 16i-B è la scheda di specifiche più elevate di questa generazione.

L'18i-B e il 16i-B condividono la stessa famiglia di moduli CPU (A20B-3300-03xx) e la stessa famiglia di moduli DRAM (A20B-3300-0310/0311). Le loro schede principali differiscono per il numero massimo di assi e i set di funzioni definiti dal rispettivo software CNC. Le schede stesse non sono compatibili tra loro.

Il modulo di sistema di controllo 18i-B

L'A20B-8100-0661 ospita i seguenti moduli plug-in:

Modulo CPU (A20B-3300-03xx). La scheda processore di classe Pentium che esegue il software di sistema 18i-B.

Un significativo passo avanti in termini di prestazioni rispetto ai processori 486DX utilizzati nella generazione del modello A, fornendo la potenza di elaborazione necessaria per complesse interpolazioni multi-asse e funzioni di lavorazione ad alta velocità.

Scheda servo FSSB. Il modulo di controllo assi che gestisce la comunicazione in fibra ottica con tutti gli amplificatori servo.

Per le configurazioni multi-asse dell'18i-B — torni con più torrette e contromandrini, centri di lavoro con assi rotanti — la scheda FSSB gestisce più comunicazioni assi simultanee di quante ne gestirebbe una scheda servo 21i-B.

Scheda grafica. Alimenta il pannello LCD. Supporta la visualizzazione a colori sulle unità LCD a colori da 10,4 pollici e 8,4 pollici comunemente montate sulle macchine 18i-B.

Modulo FROM/SRAM. Software di sistema e dati macchina. L'SRAM è alimentato a batteria — la batteria di backup deve essere funzionante per preservare i dati durante le interruzioni di corrente.

Moduli DRAM. Memoria di lavoro. L'18i-B supporta configurazioni da 16 MB (A20B-3300-0310) o 32 MB (A20B-3300-0311).

Modulo di alimentazione (A20B-8100-0720). Si monta direttamente sulla scheda principale.

FAQ

D1: Il controllore 18i-B è completamente spento — nessun display, nessuna ventola, nessuna attività LED. Il modulo PSU è confermato funzionante. La scheda principale è difettosa?

Con un PSU confermato funzionante e nessun segno di vita, la scheda principale diventa il principale sospettato.

Prima di trarre questa conclusione, verificare che la batteria non sia profondamente scarica e che il connettore di alimentazione dell'unità LCD sia sicuro.

Se questi sono confermati e la scheda non mostra ancora attività, il circuito di gestione dell'alimentazione principale della scheda principale è probabilmente guasto.

È necessaria la sostituzione della scheda o la riparazione a livello di componenti.

D2: Una A20B-8100-0661 di una macchina 18i-B può sostituire direttamente quella di un'altra macchina 18i-B?

Il tipo di scheda principale è compatibile. Tuttavia, i moduli sulla scheda — FROM/SRAM, CPU, scheda servo, DRAM — appartengono alla macchina donatrice.

Dopo aver trapiantato la scheda con i suoi moduli, la macchina ricevente avrà i parametri, la scala PMC e i dati della macchina donatrice, non i propri.

I dati della macchina ricevente devono essere ripristinati dal proprio backup SRAM prima che la macchina possa tornare in servizio.

Trattare sempre la sostituzione della scheda principale come una procedura critica per i dati che richiede un backup corrente.

D3: L'18i-B mostra l'allarme 360 (FSSB: errore all'inizializzazione) su tutti gli assi ad ogni avvio, con gli amplificatori servo alimentati. Cosa si dovrebbe controllare?

L'allarme 360 su più assi con amplificatori alimentati indica un guasto della catena FSSB. Controllare prima le connessioni in fibra FSSB sulla porta COP10A della scheda servo FSSB della scheda principale — questo è il punto di guasto più comune.

La fibra deve essere pulita, non danneggiata e completamente agganciata. Ispezionare la fibra per pieghe acute o danni. Controllare anche la connessione al primo amplificatore nella catena FSSB.

Se entrambi sono confermati come buoni e l'allarme persiste, la scheda servo FSSB sulla scheda principale potrebbe essere guasta — può essere sostituita indipendentemente dalla scheda principale.

D4: La batteria di backup è risultata scarica quando è stata installata la scheda di ricambio. I dati SRAM sono già stati persi?

I dati SRAM vengono persi durante i periodi di spegnimento senza una batteria funzionante, non al momento della sostituzione. Se la batteria era scarica prima che la scheda venisse spenta per la manutenzione, i dati SRAM potrebbero essere già stati persi prima che iniziasse il lavoro di sostituzione.

Questo è il motivo per cui il backup SRAM su un supporto esterno deve sempre essere eseguito prima di qualsiasi lavoro di manutenzione su un CNC i-series, indipendentemente dal fatto che la batteria sembri buona. Se i dati sono stati persi, devono essere reinseriti dai fogli dei parametri originali del costruttore della macchina e dai file del programma.

D5: Dopo aver sostituito l'A20B-8100-0661 e ripristinato tutti i dati, il mandrino non funziona e mostra l'allarme SP9001. Cosa si dovrebbe indagare?

SP9001 è un allarme di comunicazione seriale del mandrino — l'18i-B non riceve comunicazioni valide dall'amplificatore del mandrino. Dopo una sostituzione della scheda principale, questo si traduce più comunemente in un cavo JA7A allentato o scollegato tra la scheda principale e l'amplificatore SPM.

Controllare il connettore JA7A ad entrambe le estremità. Se la connessione è sicura, verificare i parametri del mandrino — in particolare i parametri di configurazione del mandrino seriale — siano stati ripristinati correttamente.

Un parametro del mandrino errato dopo un ripristino può produrre questo allarme anche con una connessione fisica buona.
