A20B-8100-0669 Scheda PCB Fanuc A20B81000669 A2OB-8IOO-O669

FANUC A20B-8100-0669. La CPU principale è il circuito a circuiti stampati A20B-8100 i-Series Controller CNC Famiglia, Tavola di controllo principale montata su LCD, FSSB Servo Interface, Giappone Origine

Numero della parte:A20B-8100-0669

Produttore:FANUC Corporation (Giappone)

Categoria di prodotto:PCB Main CPU Board (Motherboard)

Serie:A20B-8100 Famiglia di schede CPU principali FANUC i-Series CNC

Visualizzazione

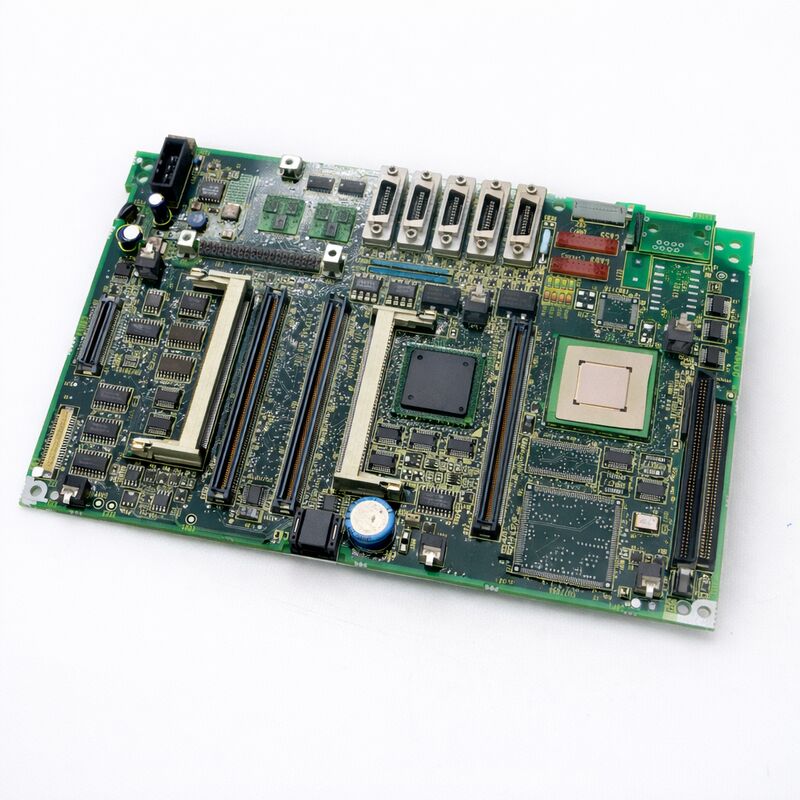

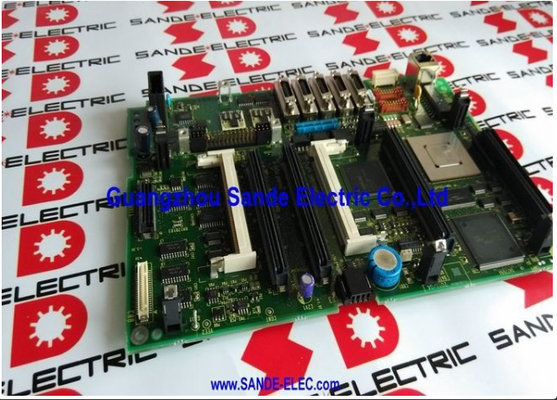

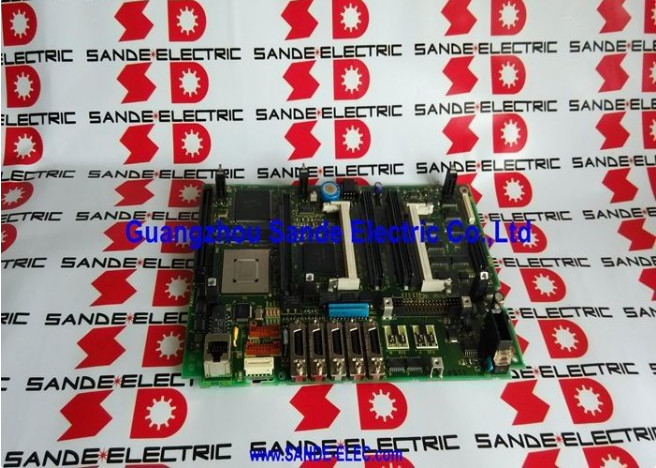

IlFANUC A20B-8100-0669è una scheda di circuito stampato per la CPU principale appartenente alla serie A20B-8100 di FANUC, la famiglia di schede master montate su LCD al centro della generazione di controller CNC della serie i di FANUC.

Queste schede fungono da piattaforma hardware centrale per la famiglia di controller CNC 16i-B, 18i-B e 21i-B di FANUC,la generazione di prodotti che ha definito l'offerta CNC di fascia media e di alta capacità di FANUC negli anni 2000 e negli anni 2010.

Ogni controller CNC della serie i di questa generazione è costruito intorno a una di queste schede principali.

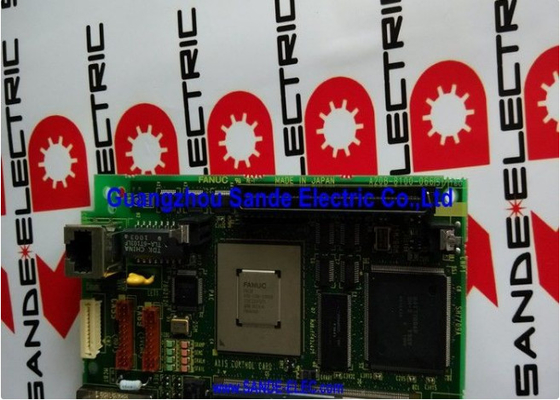

La scheda ospita il modulo CPU plug-in, il modulo di memoria FROM/SRAM, la scheda di controllo dell'asse e i circuiti di visualizzazione/comunicazione.che lo rende un assemblaggio integrato montato su LCD .

La famiglia di schede principali A20B-8100 copre più varianti CNC attraverso diversi numeri di parti.Opzioni Ethernet, e configurazioni di asse.

L'A20B-8100-0669 occupa questa famiglia e serve la sua configurazione CNC designata con la stessa architettura fisica e il sistema di moduli plug-in condivisi tra le schede di generazione B della serie i.

Specificità principali

L'architettura della generazione B della serie i

La generazione B della serie i di FANUC che copre i controller 16i-B, 18i-B e 21i-B ha portato una piattaforma hardware rivista rispetto alla precedente generazione del modello A.

Le schede principali di generazione B condividono un'architettura fisica comune, mentre ogni variante presenta la configurazione hardware appropriata alle sue capacità software CNC.

La scheda principale è l'ancora dell'intero gruppo di controllo.

Comunicazione servo bus FSSB.Tutti i servoamplificatori sono collegati alla scheda principale tramite cavi in fibra ottica FSSB ai connettori COP.

Il collegamento FSSB trasporta in tempo reale i comandi di posizione e i dati di feedback, sostituendo le vecchie interfacce servo analoghe e a impulso delle precedenti generazioni di FANUC.

Interfaccia di fusione seriale.L'amplificatore a fusione si collega attraverso la porta a fusione seriale JA7A. La sincronizzazione rigida, il controllo dell'asse Cs e l'orientamento del fusione dipendono tutti da questo collegamento.

Collegamento I/O per I/O della macchina.L'I/O distribuito della macchina con gli interruttori di limite, i solenoidi, i blocchi delle porte, i segnali di cambio utensile si collega attraverso il bus di collegamento I/O terminato a JD51A.

Scatene per moduli a spina.Il modulo FROM/SRAM, il modulo del processore della CPU e la scheda di controllo dell'asse sono installati direttamente sulla scheda principale.

Questi sono sostituibili come singole unità durante la manutenzione.

Connessione di alimentazione.Il modulo di alimentazione A20B-8100-0720 si collega direttamente alla scheda principale e fornisce le tensioni regolate necessarie a tutto il controller.

Considerazioni relative alla sostituzione del consiglio di amministrazione

La sostituzione corretta di una scheda A20B-8100-0669 richiede di seguire la procedura stabilita da FANUC per la sostituzione della scheda principale della serie i. Salto di qualsiasi fase crea il rischio di perdita di dati o di non avvio del controller.

Prima il backup della SRAM.Il modulo SRAM sulla scheda principale contiene i parametri della macchina, i dati della scala PMC, gli spostamenti degli utensili, le coordinate di lavoro e i programmi delle parti memorizzati.

Eseguire sempre un backup completo di SRAM prima di toccare la scheda. eseguire un backup su una scheda di memoria FANUC, scheda PC o trasferimento RS-232C su un PC. confermare che il backup sia completo e leggibile prima di procedere.

Trasferimento modulo.Il modulo FROM/SRAM, la scheda del processore della CPU e la scheda di controllo dell'asse dalla scheda originale vengono trasferiti alla scheda di sostituzione.

Questi moduli sono dotati del software specifico della macchina e non devono essere scambiati con moduli di una macchina diversa senza aver verificato la piena compatibilità del software.

Controllo post-installazione.Dopo il riassemblaggio e il ripristino della SRAM, avviare alla schermata di controllo dei parametri e verificare che tutte le pagine dei parametri siano presenti.

Verificare lo stato della scala PMC. Jog ogni asse e confermare lo stato di servo ready. Testare il fusile in modalità JOG prima di tornare la macchina in produzione.

Domande frequenti

D1: Il controller perde potenza e non si riavvia dopo aver sostituito la scheda principale. Il display rimane vuoto. Qual è la causa più probabile?

Un display vuoto immediatamente dopo la sostituzione della scheda principale indica che il modulo FROM/SRAM non è posizionato correttamente.

Il modulo è la prima cosa che la ROM di avvio cerca se non riesce a trovare il modulo o lo legge in modo errato, la sequenza di avvio non può progredire e il display rimane scuro.

Spegnere l'alimentazione, riimpostare saldamente il modulo FROM/SRAM e riprovare. Verificare inoltre che il modulo di alimentazione A20B-8100-0720 sia completamente attivo e che il suo LED di stato sia verde.

D2: Dopo l'installazione dell'A20B-8100-0669, tutti gli assi servo mostrano l'allarme 401 (VRDY disattivato).

L'allarme 401 immediatamente dopo lo scambio della scheda principale è quasi sempre collegato a una connessione fibra FSSB disturbata.

Durante la manipolazione della scheda, le fibre ottiche dei connettori COP10A della scheda principale possono essere state leggermente allentate.

Controllare che ogni estremità della fibra sia completamente inserita e bloccata. Pulire le facce della fibra con un tampone asciutto privo di peli in caso di contaminazione visibile. Riconnettere e ricircolare la corrente.

D3: È trasferibile un backup di SRAM prelevato da una macchina compatibile 16i-B o 18i-B al controller host dell'A20B-8100-0669?

No. I dati SRAM sono specifici della macchina. Il set di parametri, la scala PMC e i programmi memorizzati sono legati al modello CNC esatto, all'edizione del software e alla configurazione della macchina della macchina originale.La SRAM di una variante CNC diversa causerà allarmi del sistema o un comportamento errato della macchina.

Restaurare sempre il backup della SRAM prelevato dalla stessa macchina in cui viene inserita la scheda di ricambio.

D4: La scheda principale A20B-8100-0669 può essere riparata a livello di componente?

La riparazione a livello di componente è possibile per i circuiti periferici ¢ componenti discreti, connettori, regolatori di tensione,circuiti di orologeria ma non è pratico per il processore principale o dispositivi ASIC sulla schedaLa maggior parte degli impianti di riparazione specializzati FANUC testano la scheda in un sistema di controllo attivo e sostituiscono la scheda come unità se il guasto è in un dispositivo non riparabile.

La riparazione dei componenti è conveniente solo quando il componente difettoso è un dispositivo discreto o un connettore identificabile, non un ASIC.

D5: Come si identifica la scheda principale di sostituzione corretta se non si conosce il numero di parte originale della macchina?

Il numero di parte della scheda principale esistente è stampato sull'etichetta di identificazione della scheda un adesivo bianco o argento generalmente posizionato su un bordo del PCB.Fotografa questa etichetta prima di rimuovere la lavagna.

Se l'etichetta è danneggiata, the machine's system unit drawing number (beginning with A02B-) can be cross-referenced against FANUC's hardware configuration documentation to identify the correct main board part number for that controller system.
