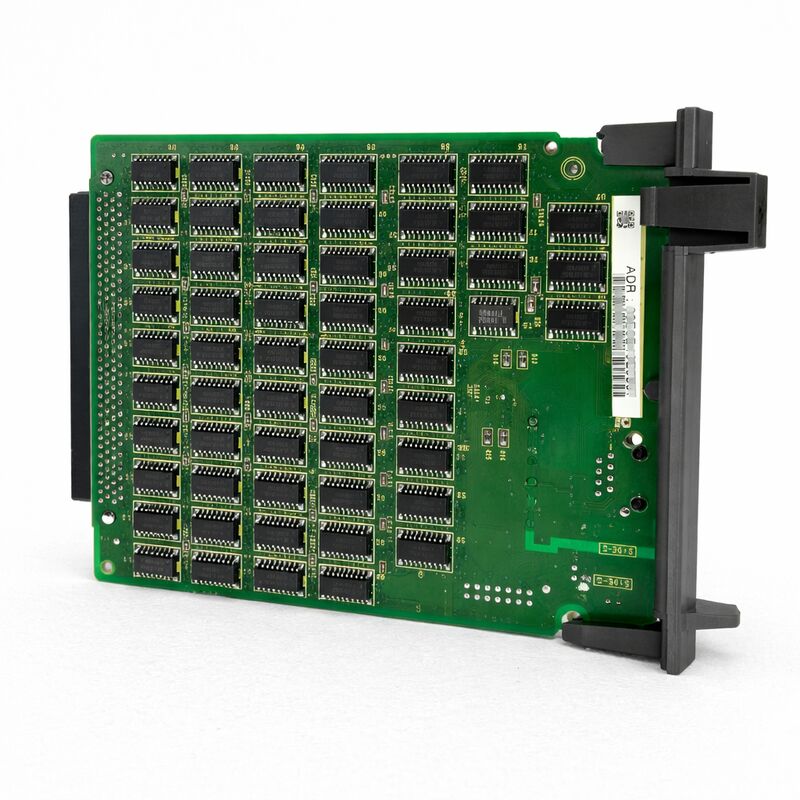

A20B-8100-0670 Scheda PCB Fanuc A20B81000670 A2OB-8IOO-O67O

FANUC A20B-8100-0670 ∙ Fast Ethernet Board ∙ Standalone CNC Ethernet Option PCB, FOCAS1 / DNC1 / Factolink Network Interface, serie A20B-8100, Giappone Origine

Numero della parte:A20B-8100-0670

Produttore:FANUC Corporation (Giappone)

Categoria di prodotto:PCB Ethernet Option Board (tipo CNC standalone)

Serie:A20B-8100

Visualizzazione

IlFANUC A20B-8100-0670è una scheda opzionale Fast Ethernet per i controller CNC della serie i di FANUC.aggiungendo una porta Ethernet 100BASE-TX che consente al controller di connettersi a una LAN di fabbrica.

Senza questa scheda “ o la funzione Ethernet incorporata disponibile su alcune varianti di scheda principale “ un CNC FANUC serie i non ha una connessione diretta alla rete.Può comunicare solo tramite cavo seriale RS-232C o HSSB.

L'A20B-8100-0670 lo cambia. Una volta installato e configurato, il CNC diventa un nodo di rete.

Può ricevere e inviare programmi NC, rispondere alle chiamate FOCAS2 API da software di monitoraggio, partecipare a trasferimenti di file DNC1/Ethernet dati-server,e visualizzare schermi di guida dell'operatore Factolink spinti da un server di fabbrica.

La denominazione autonoma nella categoria del prodotto è specifica e importante.

I regolatori della serie i di FANUC sono disponibili in due architetture fisiche: integrate (montate su LCD, compatte) e indipendenti (l'elettronica CNC in un armadietto separato).

L'A20B-8100-0670 è progettato per le unità di tipo standalone in cui le schede opzionali sono installate in slot dedicati all'interno del cabinet di controllo.

Specificità principali

Cosa consente la scheda Ethernet

Una volta installato l'A20B-8100-0670 e configurati i parametri Ethernet del CNC, sono disponibili diverse funzioni di connettività:

FOCAS1/Ethernet.FOCAS (FANUC Open CNC API Specification) è l'API standard di FANUC per l'accesso ai dati CNC da applicazioni esterne.

Con la scheda Ethernet, le applicazioni in esecuzione su un PC o un server possono connettersi tramite TCP/IP per leggere carico del mandrino, posizione dell'asse, stato dell'allarme, nome del programma,e decine di altri dati CNC in tempo reale.

Questa è la base del monitoraggio delle macchine, dei cruscotti OEE e dell'integrazione di MTConnect sulle macchine FANUC serie i.

DNC1/Ethernet.La funzione DNC1 consente di caricare i file di programma NC da un file server accessibile in rete invece di trasferirli in anticipo nella memoria interna del CNC.

Il CNC richiede un file di programma per nome, e la scheda Ethernet lo recupera dal percorso del server DNC configurato sulla rete.

Questo è il modo standard in cui i grandi programmi, ad esempio i programmi per la lavorazione di stampi a più migliaia di blocchi, vengono eseguiti su macchine CNC senza la necessità di una grande memoria locale.

Link di fatto.Factolink è il sistema di guida dell'operatore di FANUC.

Un server Factolink spinge le pagine di testo sul display del CNC, consentendo istruzioni di installazione, istruzioni di manutenzione o dati di produzione da presentare direttamente sul pannello dell'operatore.

La scheda Ethernet fornisce il collegamento di rete che rende possibili gli aggiornamenti Factolink in tempo reale da un server centrale.

Contesto dell'installazione

L'A20B-8100-0670 si installa in uno slot di opzione disponibile nel rack di controllo del CNC autonomo.si collega al connettore F-bus sul backplane ed è rilevato dal software di sistema CNC durante l'avvio.

Dopo l'installazione, i parametri di rete del CNC devono essere configurati: indirizzo IP, maschera di subnet, gateway predefinito e parametri di funzione specifici per FOCAS, DNC1 o Factolink,a seconda dei servizi utilizzati.

Questi parametri vengono inseriti attraverso gli schermi di parametri SYSTEM / Ethernet del CNC in modalità MDI e memorizzati in memoria non volatile.

La scheda stessa richiede un'opzione software Ethernet compatibile da abilitare nel software di sistema del CNC (FROM).L'installazione della scheda senza la corrispondente licenza di opzione software comporta l'inattivazione della funzione Ethernet.

Verifica la configurazione opzionale del CNC prima di ordinare questa scheda come sostituzione indipendente.

Domande frequenti

D1: L'A20B-8100-0670 è installato, ma la softkey EMBED PORT non appare sullo schermo SYSTEM.

La causa più comune è che l'opzione software Ethernet non è abilitata nel modulo FROM del CNC. L'hardware della scheda Ethernet deve essere abbinato da un'opzione software attivata nella licenza CNC.

Controllare la funzione Ethernet nella schermata di opzioni del CNC (SISTEMA → [OPZIONI]).

Se non è elencato o non è abilitato, la scheda non può essere attivata senza l'opzione software corrispondente.

D2: L'A20B-8100-0670 può supportare le chiamate API FOCAS2 da un moderno software di monitoraggio della macchina?

Sì, FOCAS1/Ethernet (che l'A20B-8100-0670 supporta) e FOCAS2 condividono una base di protocollo compatibile.

Most modern FANUC machine monitoring and MTConnect adapter software using the FOCAS2 library connects to i-series CNC controllers via the Ethernet port regardless of whether the board is dedicated (A20B-8100-0670 type) or an embedded Ethernet function on the main board.

Confirmare la versione specifica della libreria FOCAS2 e la serie CNC compatibile con il fornitore del software.

D3: Il CNC è di tipo 16i-B o 18i-B integrato (montato su LCD).

L'A20B-8100-0670 è specificatamente per unità CNC di tipo standalone con slot opzionali dedicati al rack.Le unità CNC integrate (montate su LCD) 16i-B/18i-B/21i-B utilizzano un'architettura di slot opzionale diversa e diverse schede di interfaccia Ethernet.

Confirmare l'architettura fisica del CNC prima di ordinarementre le unità integrate hanno l'elettronica integrata dietro il pannello LCD.

D4: Quante connessioni FOCAS simultanee supporta l'A20B-8100-0670?

La scheda Ethernet supporta un numero limitato di connessioni TCP/IP simultanee, come definito dalla specifica FANUC FOCAS1/Ethernet, in genere fino a tre connessioni applicative simultanee.Il tentativo di aprire più connessioni di quelle supportate dalla scheda provoca rifiuti di connessione o timeout nel software applicativo.

Per gli ambienti che richiedono molti consumatori di dati simultanei, un unico concentratore di dati FOCAS2 che si connette una volta al CNC e ridistribuisce i dati è l'architettura standard.

D5: Dopo aver sostituito l'A20B-8100-0670, i parametri Ethernet appaiono vuoti. C'è un modo per recuperarli senza i record di configurazione originali?

I parametri Ethernet (indirizzo IP, maschera di subnet, percorso del server DNC, ecc.) sono memorizzati nella SRAM del CNC.

Se la scheda è stata sostituita senza prima eseguire il backup della SRAM o se i parametri sono stati cancellati durante la sostituzione, devono essere reinseriti manualmente.

I parametri per FOCAS, DNC1 e Factolink sono tutti inseriti nelle schermate dei parametri SYSTEM → Ethernet.

Contattare la documentazione di servizio del costruttore della macchina utensile o l'amministratore della rete di fabbrica per la configurazione IP originale se i record non sono disponibili localmente.
