A20B-8100-0961 Scheda PCB Fanuc A20B81000961 A2OB-8IOO-O96I

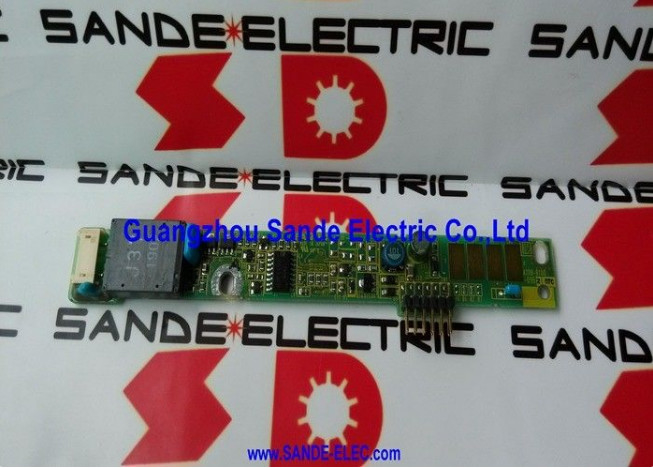

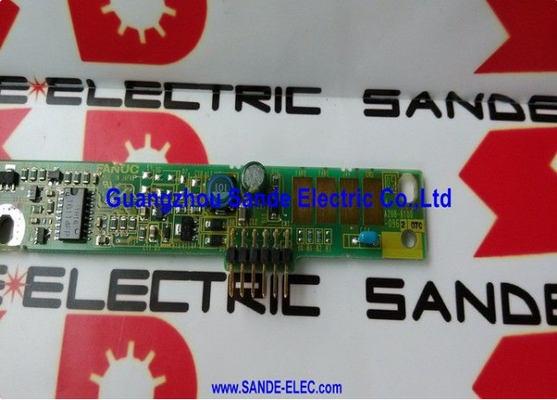

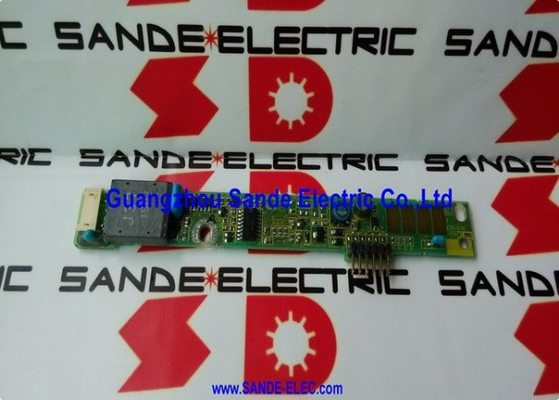

A20B-8100-0961 | PCB inverter con retroilluminazione LCD FANUC 30i/31i/32i modello A: monocromatico da 7,2 pollici/CCFL/LCD/MDI integrato e autonomo

Cosa fa questo inverter

L'A20B-8100-0961 converte la corrente continua a bassa tensione nella corrente alternata ad alta tensione e ad alta frequenza richiesta da una lampada di retroilluminazione CCFL.

Un pannello LCD monocromatico da 7,2 pollici non produce immagini visibili senza la lampada CCFL accesa. La lampada necessita di circa 600–1.000 V CA a 40–80 kHz per innescare e sostenere il suo arco: tensioni e frequenze che non si trovano da nessun'altra parte nel sistema elettrico CNC. L'A20B-8100-0961 genera questa CA ad alta tensione dalla CC a bassa tensione disponibile dall'alimentatore CNC.

Quando questo inverter si guasta, il display si oscura. Il CNC continua a funzionare normalmente – i programmi vengono eseguiti, la macchina taglia – ma l’operatore non può vedere l’interfaccia.

Specifiche chiave

Due configurazioni valide

Lo stesso A20B-8100-0961 serve due tipi di installazione fisica del display nella piattaforma 30i Modello A:

Controller serie i integrato:La tastiera LCD e MDI fanno parte dell'unità CNC integrata. Il display, la tastiera e l'elettronica principale del CNC sono alloggiati nello stesso gruppo: l'inverter si trova all'interno di questa unità integrata.

Unità LCD/MDI digitale autonoma:Un gruppo LCD/MDI separato collegato tramite cavo all'armadietto del CNC. Il pannello operatore è fisicamente davanti alla macchina; l'elettronica del CNC si trova nel mobile della macchina. L'inverter risiede all'interno dell'unità LCD/MDI autonoma.

Entrambe le configurazioni utilizzano lo stesso display CCFL monocromatico da 7,2 pollici e lo stesso inverter A20B-8100-0961.

Scenari applicativi

Blackout improvviso del display:Il display di un centro di lavoro FANUC 30i modello A diventa completamente scuro. Il CNC continua a funzionare normalmente: il monitoraggio del ciclo tramite la macchina mostra un taglio normale. L'inverter A20B-8100-0961 si è guastato, interrompendo la tensione di comando CCFL. La sostituzione ripristina il display.

Oscuramento progressivo del display:Il display da 7,2 pollici di un CNC 31i modello A si attenua gradualmente nel corso dei mesi. L'esaurimento del mercurio del CCFL alla fine raggiunge il punto in cui l'inverter non può compensare. La sostituzione sia della lampada A20B-8100-0961 che della lampada CCFL ripristina la piena luminosità.

Domande frequenti

D1: A20B-8100-0961 è compatibile con i sistemi 30i Modello B o LCD a colori 30i?

No. La descrizione afferma esplicitamente "30i, 31i, 32i modello A solo con monitor monocromatico Fanuc LCD 7.2″." Le varianti del modello B e le configurazioni LCD a colori utilizzano diversi PCB inverter. Confermare la designazione del modello CNC e il tipo di display dall'hardware prima di ordinare.

Q2: Come faccio a sapere se A20B-8100-0961 ha fallito rispetto alla lampada CCFL?

Entrambi producono un display scuro o fioco. Misurare l'uscita dell'inverter quando alimentato: un inverter funzionante produce CA ad alta tensione sul connettore della lampada anche quando la lampada è guasta. Nessuna uscita HV punta all'inverter. Uscita HV presente ma la lampada non punta alla lampada CCFL. In pratica, sostituire insieme sia l'inverter che la lampada CCFL è la soluzione più affidabile quando l'età del display è significativa.

Q3: Un display fioco può essere dovuto al guasto dell'inverter o è sempre colpa della lampada CCFL?

L'oscuramento graduale nel corso dei mesi è solitamente dovuto all'invecchiamento della lampada CCFL (esaurimento del mercurio). L'inverter regola per mantenere la corrente della lampada ma non può compensare completamente una lampada scarica. L'oscuramento improvviso o il comportamento intermittente del display (funziona e poi si spegne) indica più spesso l'inverter.

Q4: La sostituzione di A20B-8100-0961 richiede una configurazione del software CNC?

No. L'inverter è un componente hardware di conversione della potenza. Il montaggio della sostituzione ripristina immediatamente l'unità CCFL all'accensione. Non sono coinvolte modifiche ai parametri CNC o al software.

D5: Il gruppo display monocromatico da 7,2 pollici è ancora riparabile?

SÌ. Il 30i Modello A è una piattaforma matura ma utilizzata attivamente: le sue parti di servizio per il display rimangono nel mercato post-vendita.
