A20B-8101-0160 Scheda PCB Fanuc A20B81010160 A2OB-8IOI-OI6O

FANUC A20B-8101-0160 500.000 PC-Side HSSB Interface PCB High-Speed Serial Bus, Fibre Ottica CNC-to-PC Link, per la serie 16i / 18i / 21i / 160i / 180i / 210i, serie A20B-8101, Giappone Origine

Numero della parte:A20B-8101-0160

Produttore:FANUC Corporation (Giappone)

Categoria di prodotto:PCB PC-Side HSSB Interface Board (Bus seriale ad alta velocità)

Serie:A20B-8101 Famiglia di PCB per interfaccia PC FANUC serie i

Visualizzazione

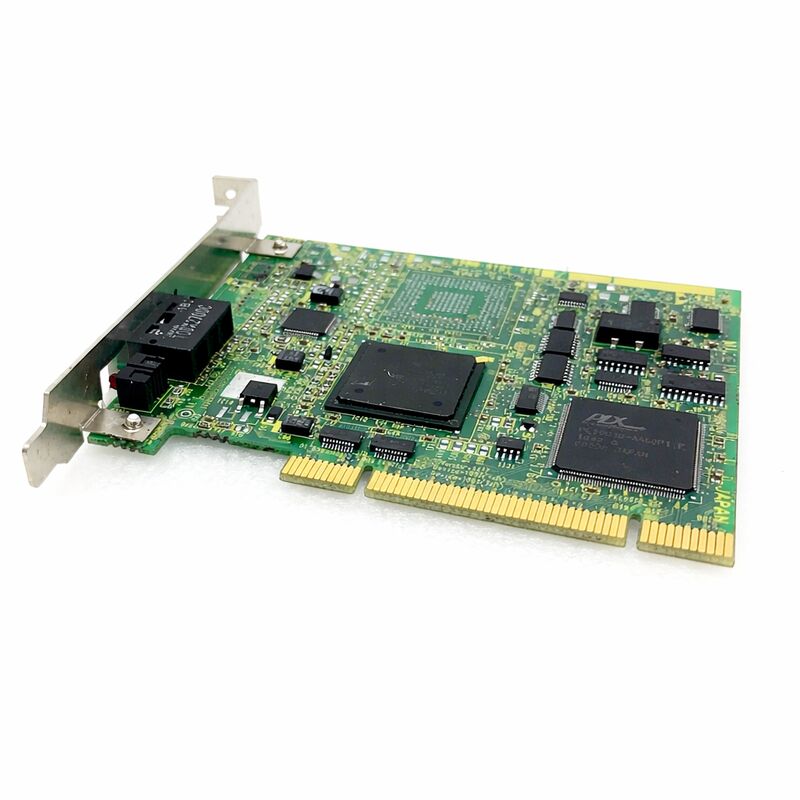

IlFANUC A20B-8101-0160is the PC-side component of FANUC's High-Speed Serial Bus (HSSB) link — the board that installs in a personal computer's expansion slot to connect that PC directly to a FANUC i-series CNC controller via optical fibre cable.

È la metà della coppia HSSB che appartiene al computer, non al CNC.

L'HSSB è stata la soluzione proprietaria di FANUC per un problema specifico sorto alla fine degli anni '90, quando le macchine CNC hanno iniziato a beneficiare di applicazioni basate su PC: come creare una banda larga,collegamento di comunicazione anti-rumore tra un controller CNC FANUC e un personal computer host situato nelle vicinanze.

Le connessioni seriali standard (RS-232C) erano troppo lente e troppo suscettibili alle interferenze elettromagnetiche dei propulsori delle macchine.

Ethernet era disponibile ma portava latenza e protocollo che lo rendeva inadatto per applicazioni che richiedevano un accesso rapido e deterministico ai dati interni del CNC.

L'HSSB ha affrontato entrambi i problemi.

Il supporto fisico in fibra ottica elimina completamente la suscettibilità elettromagnetica. I segnali luminosi non possono essere indotti da rumore elettrico, indipendentemente da quanto il cavo sia vicino ai servoamplificatori.motori a fusione, o contattori di potenza.

Il protocollo seriale proprietario ad alta velocità fornisce un throughput dei dati più veloce di RS-232C e una latenza inferiore di Ethernet per l'accesso diretto alla memoria CNC.

Il collegamento risultante ha permesso al PC di accedere alla memoria interna del CNC ¢ programmi, parametri, posizioni correnti, velocità del mandrino,I dati PMC at velocità sufficientemente veloci per supportare le applicazioni di monitoraggio in tempo reale, schermi di guida dell'operatore guidati dal PC e trasferimenti di file di grandi dimensioni.

Specificità principali

Come funziona l'HSSB? L'architettura a due tavole

Il collegamento HSSB richiede sempre due schede: una nel CNC e una nel PC.

La scheda laterale CNC (una parte separata della serie A20B-8100 o A20B-8001) si installa in uno slot opzionale dell'unità base della CNC.

Dischi laterali CNC:Si collega al F-BUS interno del CNC, fornisce una porta in fibra ottica COP7.il collegamento HSSB crea un'area di memoria condivisa a cui il PC può accedere tramite il driver della funzione FANUC CNC Screen Display.

Disco lato PC (A20B-8101-0160):Si installa nella slot di espansione del PC e fornisce la porta di fibra ottica COP7 sul lato del PC.Il driver HSSB di FANUC (installato sul sistema operativo Windows del PC) comunica con il CNC attraverso questa scheda.

Le applicazioni scritte utilizzando la libreria FANUC FOCAS accedono al CNC tramite il driver.

Il cavo a fibra ottica collega le due porte COP7.

Il cavo passa dal PC al CNC tipicamente da un pannello PC o computer industriale nell'armadio della macchina, attraverso un condotto del cavo, alla posizione di slot opzionale nell'unità di controllo CNC.Lunghezza massima del cavo dipende dal modello specifico di cavo in fibra ottica utilizzato.

Requisiti per PC e software

A20B-8101-0160 richiede:

Lo slot di espansione per PC.La scheda si installa in uno slot di espansione ISA o PCI a seconda della variante specifica della scheda.I pannelli PC industriali integrati nell'armadio delle macchine sono un ospite comune per questa scheda, lo slot di espansione richiesto e l'ambiente operativo di livello industriale necessario per una scheda che rimane in un armadietto utensile.

Guidatore FANUC HSSB.Il driver per il sistema operativo Windows del PC deve essere installato affinché la scheda funzioni.

Il driver appare come un dispositivo HSSB nel gestore dispositivi Windows.e versioni successive di Windows a seconda della versione del software.

FANUC FOCAS libreria o funzione di visualizzazione CNC.Applications communicate with the CNC using FANUC's FOCAS2 library (for programmatic access to CNC data via PC application code) or the FANUC CNC Screen Display function (which mirrors the CNC operator panel display on the PC screen and allows operators to interact with the CNC from the PC).

Cavo in fibra ottica.Si raccomanda il cavo a fibra ottica FANUC serie A66L-6001-0026.

La lunghezza del cavo deve essere confermata entro la gamma supportata per il modello specifico di cavo.

Fibra ottica: la scelta ingegneristica

Il supporto fisico in fibra ottica non è una scelta arbitraria, è la soluzione ingegneristica ad un problema reale nell'ambiente delle macchine utensili.

Un armadietto utensile contiene molteplici fonti di interferenze elettromagnetiche intense: servo drive PWM con commutazione a frequenze di kilohertz, fasi di potenza di spindle drive,Contattori CA di apertura e chiusura sotto carico, e campi magnetici del trasformatore.

Qualsiasi cavo di segnale elettrico convenzionale che attraversa questo ambiente raccoglie rumori indotti che danneggiano i dati.

La fibra ottica è immune dalla fisica: trasporta luce, non corrente elettrica.

Il collegamento HSSB che utilizza la fibra ottica è affidabilmente privo di rumore indipendentemente dall'ambiente elettromagnetico attraverso il quale attraversa.

Questa affidabilità è la ragione per cui FANUC ha scelto la fibra ottica per la HSSB anziché una connessione seriale elettrica convenzionale.

Il connettore COP7 dell'A20B-8101-0160 accetta il cavo in fibra ottica.Mantenere puliti i connettori in fibra è importante per un funzionamento affidabile. Anche una piccola contaminazione sulla faccia finale della fibra attenua il segnale ottico, causando errori di comunicazione.

Quando la fibra non è collegata, il tappo di protezione deve coprire la porta COP7 per evitare la contaminazione.

Domande frequenti

Q1: Il collegamento HSSB funziona ma il PC mostra errori di comunicazione intermittenti. Qual è la causa più probabile?

La contaminazione dei connettori a fibra ottica è la causa più comune di errori di comunicazione HSSB intermittenti quando il collegamento era precedentemente funzionante.Rimuovere il cavo di fibra da entrambi i connettori COP7 (sulla scheda A20B-8101-0160 e sulla scheda laterale CNC) e ispezionare le facce finali della fibra.

Pulire con un asciugamano ottico senza peli o con un attrezzo per la pulizia delle fibre appropriato.

Se dopo la pulizia persistono errori, ispezionare il cavo di fibra per le curve taglienti o danni fisici.

D2: Il PC con l'A20B-8101-0160 installato esegue Windows XP. Il driver HSSB è compatibile?

Il software di driver FANUC HSSB supporta Windows XP.Installare la versione corretta del driver per il sistema operativo specifico la versione del driver deve corrispondere sia al sistema operativo che alla revisione hardware specifica della scheda HSSB. Il driver HSSB viene visualizzato in Windows Device Manager dopo l'installazione.

Se il dispositivo mostra un codice di errore, verificare la versione del driver rispetto alla documentazione di compatibilità di FANUC per la revisione hardware A20B-8101-0160.

Verificare inoltre che il tipo di slot di espansione del PC (PCI o ISA) corrisponda al tipo di connessione della scheda.

D3: È possibile collegare simultaneamente un PC (con A20B-8101-0160) a più macchine CNC?

Ogni collegamento HSSB a una scheda CNC richiede una scheda PC e un cavo a fibra ottica alla scheda CNC corrispondente.Possono essere installate più schede A20B-8101-0160 nello stesso PC, ciascuna connessa a un CNC diverso.

Il driver HSSB di FANUC supporta più canali HSSB, ogni canale è associato a una scheda e a un CNC.

Le applicazioni FANUC FOCAS possono indirizzare ogni CNC per il suo numero di canale, consentendo a un PC di monitorare, programmare o visualizzare i dati da più macchine CNC contemporaneamente.

D4: Qual è la lunghezza massima del cavo in fibra ottica supportato dal collegamento HSSB?

Il cavo in fibra ottica raccomandato (serie A66L-6001-0026) è disponibile in lunghezze standard.La lunghezza massima del cavo supportato è determinata dal budget di potenza ottica della specifica combinazione trasmettitore/ricevitore sulle schede.

In pratica, il collegamento HSSB è destinato a collegamenti all'interno di un armadietto o tra un armadietto e un pannello adiacente, generalmente da metri a decine di metri.

Per le corse più lunghe, consultare la documentazione HSSB di FANUC per la lunghezza massima del cavo per la specifica combinazione di schede e cavi.

Non spostare il cavo in bobine o con curve taglienti, in quanto queste attenuano il segnale.

D5: Dopo l'installazione del driver A20B-8101-0160 e del driver FANUC, la funzione CNC Screen Display mostra "CNC non è collegato" o "errore HSSB".

Lavorate secondo la seguente sequenza:

(1) Verificare che il driver sia installato correttamente e che l'A20B-8101-0160 non mostri alcun errore in Windows Device Manager.

(2) Confirmare che la scheda HSSB del lato CNC sia installata nel CNC e che il CNC sia acceso.

(3) Verificare che il cavo in fibra ottica sia collegato e pulito da entrambe le estremità.

(4) Confirmare che il parametro HSSB del CNC (che consente la comunicazione HSSB sul lato CNC) sia impostato correttamente questo parametro deve essere abilitato affinché il CNC possa partecipare al collegamento HSSB.(5) Confirmare il numero di nodo configurato nel software HSSB del PC corrisponde all'impostazione del nodo HSSB del CNC.

Un disallineamento nel numero di nodi è un errore di messa in servizio comune che produce esattamente il sintomo "non connesso".
