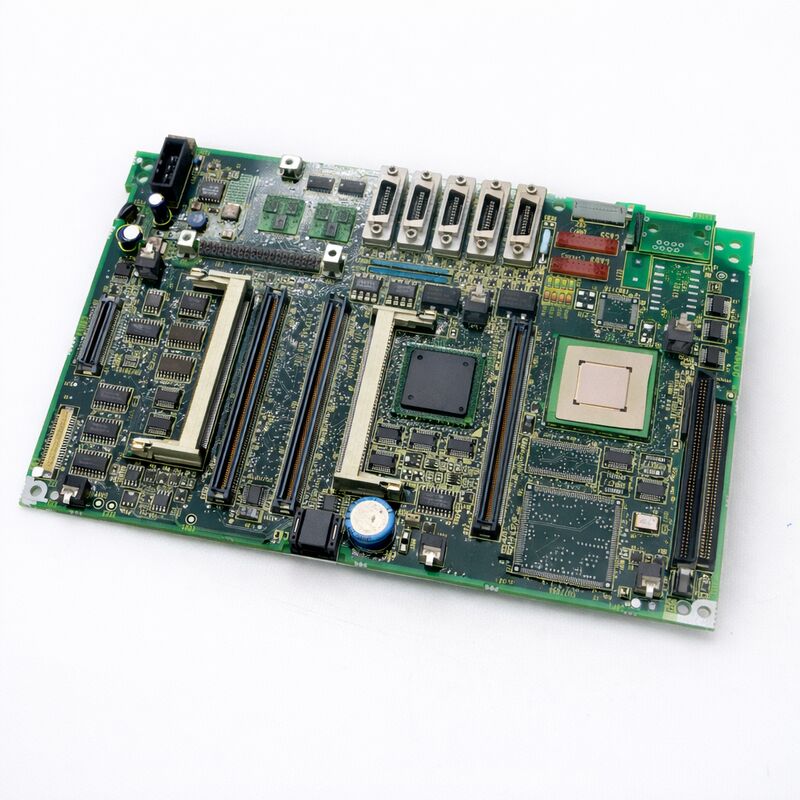

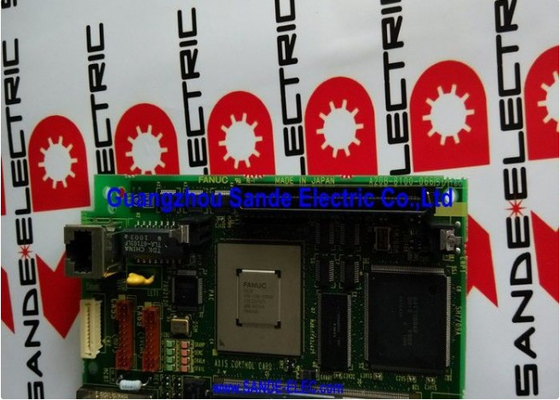

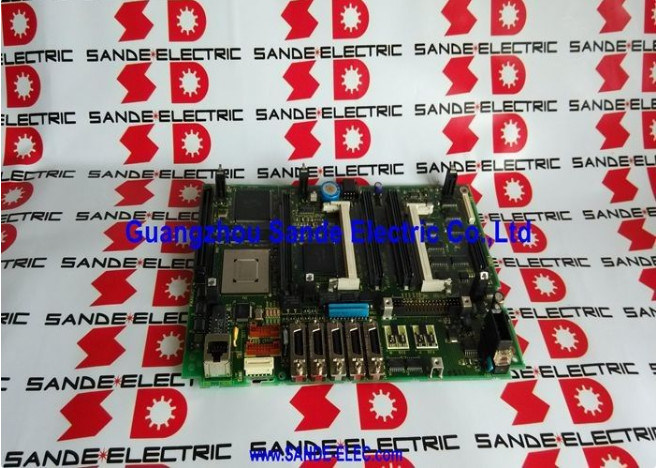

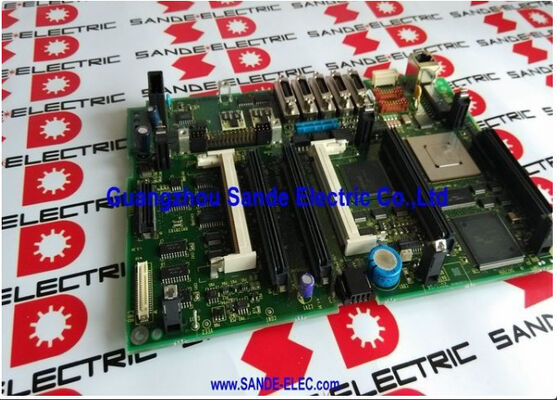

A20B-8101-0285 Scheda PCB Fanuc A20B81010285 A2OB-8IOI-O285

FANUC A20B-8101-0285 | Serie 0i-C Mate Scheda Principale — Scheda Master CNC Integrata A20B-8101, Interfaccia Servo FSSB, Origine Giappone

Panoramica

La FANUC A20B-8101-0285 è la scheda principale per il FANUC Series 0i-C Mate — la prima generazione della piattaforma 0i-Mate a utilizzare la comunicazione FSSB (Fibre-optic Serial Servo Bus) come standard, portando la chiusura digitale ad alta velocità del loop servo in un pacchetto CNC compatto e orientato al valore.

La designazione "Mate" aveva un significato specifico nella gerarchia dei prodotti FANUC: identificava la configurazione entry-level di una data generazione CNC, fornita a un costo di sistema inferiore rispetto alla variante completa, con limiti sul numero massimo di assi e sul set di opzioni disponibili che corrispondevano alle esigenze di macchine utensili compatte senza sovradimensionare il controller.

La generazione 0i-C — sia la 0i-C completa che la 0i-Mate-C — apparve intorno al 2003 come risposta di FANUC alla necessità di prestazioni servo migliorate e connettività bus digitale nel mercato CNC di fascia media.

La 0i-B prima di essa aveva stabilito la piattaforma; la 0i-C l'ha perfezionata con una migliore implementazione FSSB e un software servo aggiornato che ha migliorato le prestazioni di errore di inseguimento e l'accuratezza del contorno ad alta velocità.

Per i costruttori di macchine utensili di torni CNC compatti e centri di lavoro a 3 assi, la 0i-C Mate con la scheda principale A20B-8101-0285 offriva un pacchetto convincente: una piattaforma di controllo FANUC collaudata, azionamenti servo basati su FSSB e un PMC sufficientemente capace per il controllo delle funzioni tipiche della macchina — a un prezzo che manteneva la macchina finita competitiva.

Lo schermo monocromatico da 7 pollici è diagnostico dell'epoca della 0i-Mate-C. Questa era l'interfaccia operatore standard per la versione Mate durante tutta la generazione 0i-C — chiara, funzionale e familiare ai tornitori che lavoravano su macchine della serie 0i.

Solo con la generazione 0i-D è diventato disponibile il display LCD a colori sulla piattaforma Mate, e il display monocromatico da 7 pollici rimane uno degli identificatori riconoscibili delle macchine dotate di 0i-Mate-C sul campo.

Specifiche Chiave

0i-Mate-C nell'Ecosistema delle Macchine Utensili — Dove Veniva Utilizzato

La 0i-C Mate ha trovato la sua maggiore adozione nel segmento dei torni CNC compatti — macchine che producono componenti torniti per sottocomponenti automobilistici, elementi di fissaggio, raccordi idraulici, connettori elettrici e parti di precisione simili in grandi volumi.

Per queste macchine, la configurazione a 2 assi (X e Z) della 0i-Mate-TC con controllo mandrino era esattamente ciò che era necessario.

Il PMC aveva una capacità di I/O e una complessità di ladder sufficienti per gestire le funzioni ausiliarie di un normale tornio CNC — interfaccia alimentatore barre, controllo refrigerante, contropunta, monitoraggio pressione mandrino e trasportatore trucioli — senza richiedere la capacità espansa della 0i-TC completa.

La 0i-Mate-MC serviva centri di lavoro verticali a 3 assi nella fascia bassa del mercato — macchine con una corsa del piano da 400–600 mm, adatte per lavori di prototipazione, produzione in piccoli lotti e applicazioni didattiche.

Per queste macchine, l'interpolazione simultanea a 3 assi con un sistema servo di grado FANUC era il requisito principale, e la limitazione del Mate a 3 assi non era un vincolo.

Ciò che la 0i-Mate-C non offriva rispetto alla 0i-C completa: numero di assi oltre 3 (escludendo l'integrazione di tavole rotanti a 4 assi senza soluzioni creative), capacità espansa del ladder PMC, skip ad alta velocità e altre opzioni avanzate, e il display a colori.

Per le macchine dove queste capacità erano necessarie, la 0i-C completa era la scelta appropriata.

Backup Dati — Essenziale Prima di Qualsiasi Sostituzione della Scheda

La A20B-8101-0285 contiene i dati operativi della macchina nelle sue aree di memoria FROM e SRAM integrate. Prima di rimuovere la scheda per la sostituzione, è obbligatorio un backup completo dei seguenti dati: tutti i parametri CNC (oltre 1000 impostazioni individuali che definiscono i limiti di corsa degli assi, i guadagni servo, i limiti di controllo programma, il comportamento di interpolazione e ogni altra funzione CNC), tutti i programmi pezzo memorizzati nella memoria CNC, il programma ladder PMC e i parametri PMC, la libreria macro se presente, e i dati di offset utensile e coordinate di lavoro.

Sulla 0i-Mate-C, il supporto I/O per il backup dipende da ciò che la macchina ha disponibile: scheda di memoria (PCMCIA in questa generazione), connessione seriale RS-232C o, in alcune configurazioni, una connessione I/O link.

Lo spazio limitato dello schermo monocromatico da 7 pollici rende i menu di backup leggermente più complessi da navigare rispetto ai CNC con schermo a colori successivi, ma la procedura è ben documentata nel manuale di manutenzione della 0i-Mate-C.

Dopo aver installato la scheda sostitutiva e caricato tutti i dati di backup, la macchina deve eseguire un ciclo di ritorno a zero e l'accuratezza degli assi deve essere verificata con un taglio di prova o una misurazione con calibro prima che la macchina venga restituita alla produzione.

Array di Diagnostica LED — Lettura dello Stato di Avvio della Scheda

La scheda A20B-8101-0285, come la maggior parte delle schede principali FANUC, dispone di una serie di LED indicatori sul suo pannello che visualizzano il progresso dell'avvio e qualsiasi guasto che si verifica durante l'inizializzazione.

Questi LED scorrono attraverso una sequenza definita mentre la CPU esegue il suo autotest: controllo alimentazione, checksum ROM, test SRAM, tentativo di inizializzazione del sistema servo, e così via.

Un guasto in qualsiasi fase causa l'arresto della sequenza LED in uno schema specifico.

Gli schemi dei LED e i loro significati sono documentati nel manuale di manutenzione della 0i-Mate-C. Per gli ingegneri di manutenzione che si occupano di una macchina che non completa l'avvio, la lettura dello stato dei LED al momento del guasto è il primo passo diagnostico — restringe il guasto a un sottosistema specifico e aiuta a determinare se la scheda principale è guasta o se un problema esterno (esaurimento batteria SRAM, guasto cavo FSSB, guasto amplificatore servo) impedisce il completamento normale dell'avvio.

FAQ

D1: Dopo aver sostituito la A20B-8101-0285 e caricato tutti i dati di backup, gli assi non si muovono e il CNC mostra "SV-417 Errore uscita analogica". Cos'è?

SV-417 indica tipicamente un problema con il collegamento FSSB o l'inizializzazione dell'amplificatore servo. Dopo la sostituzione della scheda principale, il collegamento del cavo FSSB dovrebbe essere ispezionato — confermare che il cavo in fibra ottica sia correttamente inserito nel connettore FSSB della scheda principale e all'estremità dell'amplificatore servo.

Verificare anche che i parametri di assegnazione assi FSSB siano stati ripristinati correttamente dal backup.

Se l'FSSB non riesce a stabilire la comunicazione, tutti gli assi servo mostreranno errori di prontezza.

Se il cavo in fibra e i parametri sono confermati corretti, alimentare gli amplificatori servo indipendentemente (se possibile) per verificarne lo stato dei LED.

D2: Il display 0i-Mate-C mostra "B-64305EN" o testo manuale simile durante una schermata specifica. È normale?

I display CNC FANUC occasionalmente mostrano stringhe di riferimento interne o testo della versione software durante le schermate di diagnostica o di configurazione. Questo è un comportamento normale del firmware e non indica un guasto della scheda.

I principali indicatori di problemi al display o alla scheda sono: il display che non si accende affatto, il display che mostra caratteri illeggibili su tutte le schermate (non solo un messaggio diagnostico), o le normali schermate operative della macchina che sono inaccessibili.

Se solo una o poche schermate mostrano testo inaspettato mentre l'operazione normale continua altrimenti, questo è tipicamente un elemento di configurazione dei parametri piuttosto che un guasto hardware.

D3: Il numero di serie della macchina CNC (ID macchina) è memorizzato sulla scheda principale. È recuperabile dopo la sostituzione della scheda?

Il numero di serie CNC e l'identificazione del software di sistema sono memorizzati nell'area FROM della scheda e fanno parte della normale procedura di backup/ripristino. Se i dati della scheda originale sono stati sottoposti a backup prima del guasto e il ripristino è completo, il numero di serie CNC memorizzato nella memoria del controller verrà ripristinato.

Tuttavia, l'etichetta fisica del numero di serie sulla scheda originale non può essere trasferita sulla scheda sostitutiva.

Se il numero di serie CNC viene utilizzato per il tracciamento della registrazione delle opzioni o per i registri di manutenzione, aggiornare tali registri per riflettere il numero di serie fisico della nuova scheda e notare che il numero di serie CNC funzionale nel software è stato ripristinato dal backup.

D4: La macchina 0i-Mate-C ha solo 2 assi servo (configurazione tornio). La sostituzione della A20B-8101-0285 mostra impostazioni dei parametri corrette ma un asse non risponde. Cosa si dovrebbe controllare?

Sulla 0i-Mate-TC, i due assi servo (X e Z) si collegano agli amplificatori servo tramite la catena FSSB. Se un asse non risponde dopo la sostituzione della scheda con parametri corretti, verificare l'assegnazione degli assi FSSB — il parametro che definisce quale posizione FSSB corrisponde a quale asse CNC.

Se l'assegnazione FSSB non corrisponde all'ordine fisico della catena degli amplificatori, il CNC comanda un asse ma risponde l'altro amplificatore.

Verificare anche che il cavo encoder per l'asse non rispondente sia collegato correttamente — un cavo encoder scollegato impedisce l'inizializzazione di quell'asse anche se il collegamento di comando FSSB funziona.

D5: La A20B-8101-0285 è compatibile con la scheda principale 0i-C completa (non-Mate) e può estendere una macchina Mate a 4 assi?

No. La 0i-Mate-C e la 0i-C completa utilizzano schede principali diverse con diverse configurazioni software.

La A20B-8101-0285 è la scheda specifica per Mate e il suo software integrato supporta il numero massimo di assi del Mate.

L'aggiunta di un 4° asse a una macchina 0i-Mate-C richiederebbe la sostituzione dell'intero sistema CNC con una configurazione 0i-C completa — scheda principale diversa, registrazione software diversa e potenzialmente hardware servo diverso.

Questa non è una semplice sostituzione di scheda e rappresenta un progetto di aggiornamento del sistema CNC piuttosto che una sostituzione di manutenzione.
