A20B-8101-0401 Scheda PCB Fanuc A20B81010401 A2OB-8IOI-O4OI

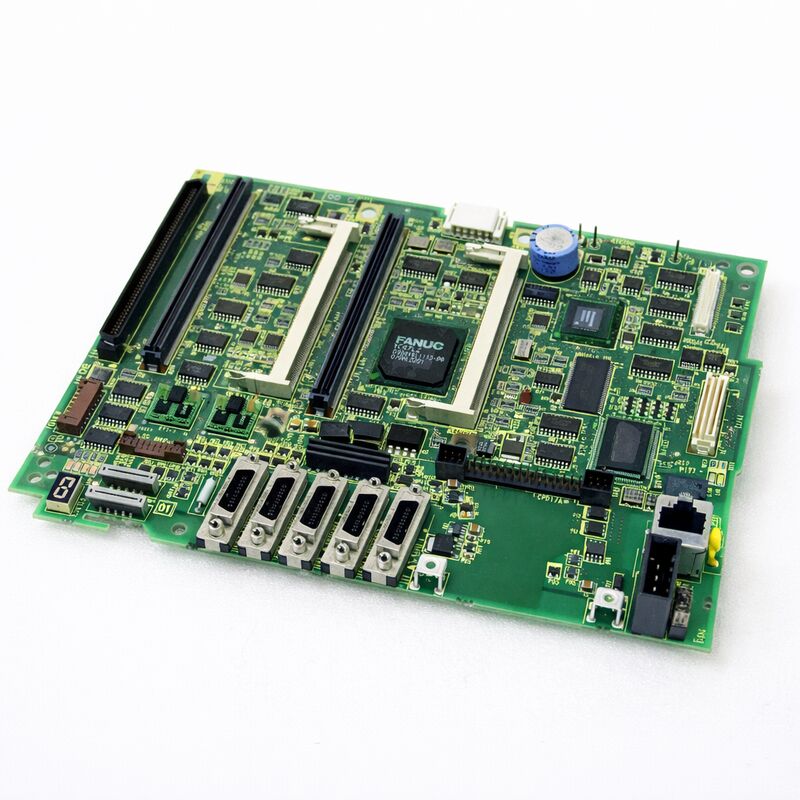

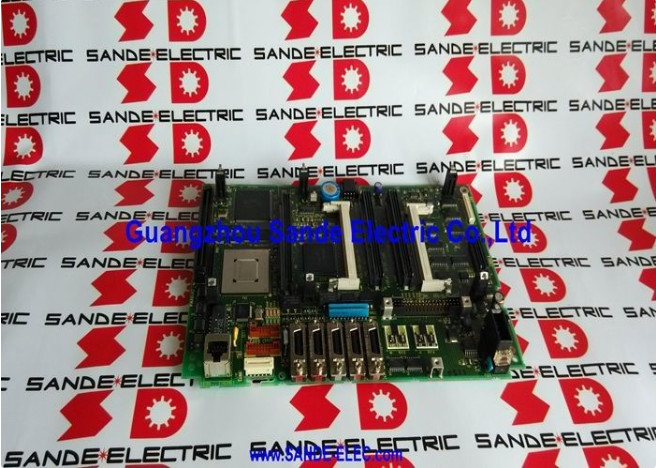

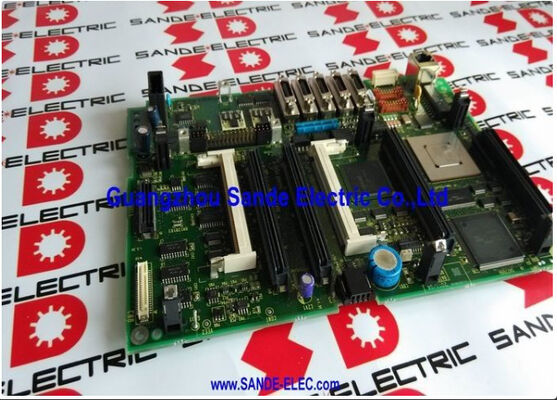

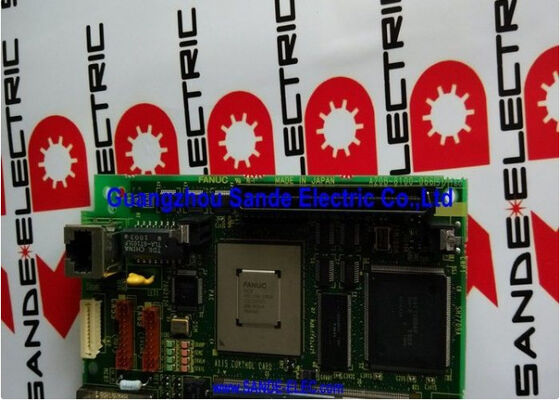

FANUC A20B-8101-0401∙ PCB principale A5 per la serie 30i/31i/32i-A senza funzione PC, LCD/MDI unit mount, Giappone Origine

Visualizzazione

IlFANUC A20B-8101-0401La serie 30i/31i/32i-A rappresenta il livello ad alte prestazioni dei controller della serie i di FANUC, costruiti per controlli complessi e multi-strada,macchine a più assiCentri di lavorazione a cinque assi.

Centri di tornitura composti, macchine per la rettifica degli ingranaggi, linee FMS multi-palette, queste sono le macchine in cui vive la famiglia 30i/31i/32i.

La designazione A5 si riferisce alla revisione hardware di questa scheda all'interno del ciclo di vita del prodotto della serie 30i/31i/32i-A.

Succede alle precedenti varianti della scheda principale e incorpora gli aggiornamenti hardware di FANUC per soddisfare i requisiti di affidabilità e compatibilità accumulati durante la distribuzione sul campo delle versioni precedenti.

Quando FANUC rilascia una variante aggiornata della scheda principale come A5, it typically becomes the replacement for all earlier variants — so the A20B-8101-0401 serves not only as a like-for-like replacement for its exact hardware generation but also as the appropriate replacement for earlier main board versions in the 30i/31i/32i-A family.

La specifica "senza funzione PC" è un dettaglio importante degli appalti.

La serie 30i/31i/32i è stata offerta in due configurazioni: standard (senza PC integrato) e con funzione PC integrata.

La variante a funzione PC esegue un PC incorporato basato su Windows sulla stessa scheda principale, consentendo le funzioni CNC aperte di FANUC, lo sviluppo HMI personalizzato e il software applicativo basato su PC.

L'A20B-8101-0401 è la variante non-PC. Non è intercambiabile con la scheda principale a funzione PC. L'hardware, i connettori e la configurazione software differiscono tra i due.

Specificità principali

Montaggio LCD/MDI ¢ Perché è importante

La serie 30i/31i/32i-A utilizza un'architettura fisica diversa da quella dei controller FANUC serie i. Nella serie 16i/18i, la scheda principale si trova all'interno del cabinet di controllo su un rack.Nel 30i/31i/32i-A, la scheda principale è montata direttamente sul retro dell'unità LCD/MDI ¢ il pannello di comando.

Questa integrazione riduce l'impronta complessiva dell'armadio e semplifica il cablaggio, ma cambia la procedura di manutenzione.

Per accedere all'A20B-8101-0401, il pannello dell'operatore deve essere aperto o l'unità LCD/MDI deve essere rimossa dalla macchina.

La scheda è accessibile dalla parte posteriore del pannello, il che significa che la sostituzione può spesso essere effettuata presso la macchina senza smantellare completamente l'armadio di controllo.

Tuttavia, la posizione di montaggio dell'unità LCD / MDI a volte in alto sulla macchina, a volte in un ciondolo significa che le condizioni di accesso variano significativamente tra i progetti della macchina.

Pianifica l'accesso prima di iniziare, conferma quali strumenti sono necessari, conferma che la scheda di ricambio è stata testata e pronta.

Il backup e il ricarico della SRAM è la parte più dispendiosa della procedura ̇ lo scambio della scheda fisica stessa, una volta stabilito l'accesso, è semplice.

Dati SRAM

A20B-8101-0401 interfaccia con i moduli FROM/SRAM che contengono tutti i dati specifici della macchina.

Ciò include i parametri CNC, il programma di scala PMC (Programmable Machine Controller), i dati di offset degli utensili, i sistemi di coordinate di lavoro e i programmi di parti memorizzati.

Nessuno di questi dati è presente sulla scheda principale stessa, ma sui moduli FROM/SRAM.

Tuttavia, alcune configurazioni di controller memorizzano i dati relativi all'avvio nella SRAM che devono essere gestiti con attenzione durante la sostituzione della scheda.

utilizzare la funzione di backup della schermata di avvio di FANUC, il trasferimento DNC o una scheda di memoria FANUC per catturare l'intero set di dati.ripristinare i dati della SRAM prima di tentare un funzionamento normale.

Il salto di questo passaggio crea una situazione in cui la macchina non può eseguire i parametri sono ai valori predefiniti, il PMC non ha una scala da eseguire e i programmi di parte sono scomparsi.

Il recupero da questo è possibile ma richiede tempo. Cinque minuti di backup prima di iniziare il lavoro risparmia potenzialmente ore di rientro dopo.

Domande frequenti

D1: Dopo aver sostituito l'A20B-8101-0401, il CNC mostra l'allarme "SR" o errori di avvio correlati alla memoria.

Gli allarmi SR all'avvio di solito indicano che i dati SRAM non sono stati ripristinati correttamente dopo la sostituzione della scheda.Se il processo di backup è stato interrotto o se è stato utilizzato il file di dati sbagliato, il CNC inizierà con dati di parametri danneggiati o incompleti.

Utilizzare il menu di avvio di FANUC per ricaricare l'immagine SRAM dal supporto di backup.contattare FANUC o un ingegnere certificato il recupero dei parametri predefiniti è possibile, ma richiede un'attenta reinserzione manuale di tutti i valori specifici della macchina.

D2: L'A20B-8101-0401 può sostituire la precedente scheda principale A20B-8101-0400 in una serie 30i/31i-A CNC?

Il -0401 (revisione A5) è il sostituto aggiornato per il -0400 e le versioni precedenti della scheda principale della famiglia 30i/31i/32i-A non PC.

FANUC designa nuove revisioni hardware come sostituzione per tutte le varianti precedenti, quindi il -0401 è appropriato per qualsiasi macchina 30i/31i/32i-A che utilizzava una scheda principale non PC precedente.

Confirmare prima di ordinare che la macchina utilizza la configurazione non PC ̇ le varianti delle schede PC hanno numeri di parti diversi e non sono intercambiabili.

D3: La macchina utilizza un pannello LCD a colori da 15 pollici. L'A20B-8101-0401 supporta questo display?

La scheda principale A20B-8101-0401 si collega all'unità LCD attraverso l'interfaccia di visualizzazione integrata nell'assemblaggio LCD/MDI.

La compatibilità della scheda con le dimensioni del display è tipicamente determinata dalla configurazione complessiva del sistema CNC piuttosto che dalla sola scheda principale.

Se la scheda principale originale funzionava con il pannello a colori da 15 pollici, una sostituzione diretta con l'A20B-8101-0401 funzionerà anche con quel pannello.

In caso di dubbio, verificare che le specifiche dell'interfaccia di visualizzazione corrispondano alla scheda di ricambio e all'unità LCD installata.

D4: Quanto tempo richiede in genere una procedura di sostituzione completa dell'A20B-8101-0401?

Per un tecnico con esperienza con l'hardware 30i/31i/32i-A, l'intera procedura di backup della SRAM, scambio della scheda fisica, ripristino della SRAM e verifica funzionale richiede in genere da 2 a 4 ore.Lo scambio fisico stesso richiede da 30 a 60 minuti a seconda dell'accesso al pannello.

Il backup e il ripristino della SRAM, compresa la verifica, rappresentano gran parte del tempo rimanente.

Le procedure per la prima volta su una configurazione di macchina non familiare richiedono più tempo.

D5: Il CNC produce un "SYSTEM ALARM" al momento dell'accensione dopo l'installazione del nuovo A20B-8101-0401. Il display mostra un codice di errore. Come si deve indagare?

Un allarme di sistema immediatamente dopo l'installazione della scheda di solito indica una delle tre cose: un ripristino incompleto dei dati SRAM,una discrepanza nella configurazione hardware (come una scheda CPU o un modulo FROM/SRAM non installato correttamente), o un problema di connessione fisica (un cavo non completamente ricollegato durante il reinstallazione).

Verificare che tutti i moduli siano posizionati prima

Se l'allarme persiste dopo questi controlli, registrare il codice di errore specifico e fare un riferimento incrociato nel manuale di manutenzione FANUC serie 30i/31i/32i-A (B-63945EN).
