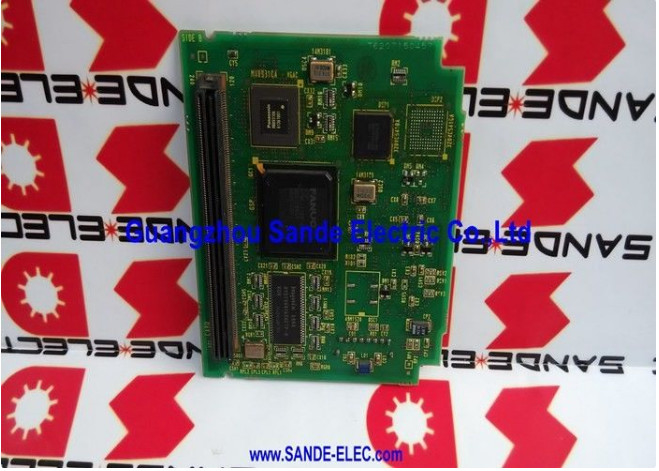

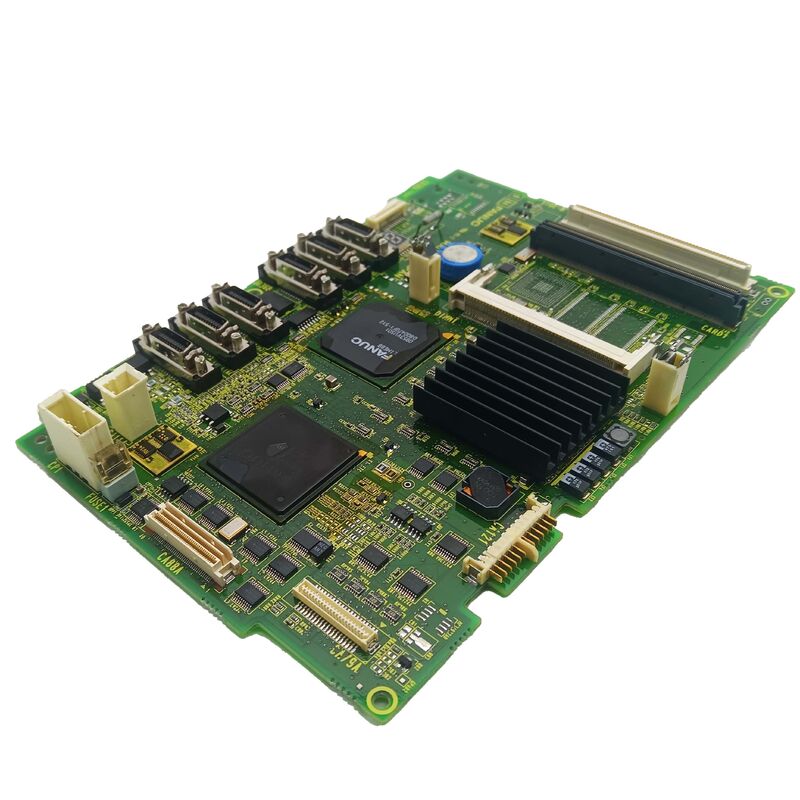

A20B-8200-0011 Scheda PCB Fanuc A20B82000011 A2OB-82OO-OOII

FANUC A20B-8200-0011 | Scheda di controllo display grafico CPU principale e— Serie A20B-8200, Controller display CNC master, Riferimento incrociato A350-8200-T018, Origine Giappone

Panoramica

La FANUC A20B-8200-0011 è una scheda con un ruolo facile da sottovalutare dal suo nome — "scheda di controllo display grafico" suona secondario, ma in una macchina CNC funzionante, un display guasto è effettivamente una macchina che non può essere utilizzata.

L'operatore non può vedere le posizioni degli assi, non può leggere i messaggi di allarme, non può navigare nei programmi, non può controllare la velocità del mandrino o l'avanzamento. Anche se il sistema servo e il PMC sono completamente funzionanti, una macchina con uno schermo vuoto o corrotto è ferma per la produzione.

L'A20B-8200-0011 è la scheda master nella catena di elaborazione del display — la scheda che ha sia capacità CPU (per elaborare i dati del display) sia capacità di controllo grafico (per coordinare i moduli display subordinati).

Nelle generazioni precedenti di CNC FANUC, le funzioni grafiche erano tipicamente gestite da sotto-schede grafiche separate e dedicate senza funzioni CPU proprie; la generazione A20B-8200 rappresenta il passaggio di FANUC verso hardware di controllo display più integrato, posizionando l'intelligenza della CPU direttamente sulla scheda display grafico stessa.

Il numero di riferimento incrociato A350-8200-T018 appare nella documentazione dei ricambi FANUC accanto al numero di parte principale A20B-8200-0011 — questi due numeri si riferiscono alla stessa scheda fisica e sono intercambiabili quando si cercano cataloghi di ricambi.

Avere entrambi i numeri di riferimento disponibili semplifica l'approvvigionamento dei ricambi perché alcuni sistemi di documentazione e ricambi FANUC utilizzano una designazione mentre altri utilizzano l'altra.

Specifiche chiave

Cosa significa "CPU grafica principale" in pratica

La descrizione di questa scheda come "CPU grafica principale" si riferisce al suo design a doppia funzione nell'architettura display di FANUC. In un CNC FANUC con più schede di elaborazione grafica, c'è tipicamente una gerarchia: la scheda CPU grafica principale (come l'A20B-8200-0011) riceve dati display di alto livello dal processore di controllo del CNC, interpreta quali elementi dello schermo devono essere renderizzati e distribuisce i comandi di rendering ai moduli grafici secondari che gestiscono porzioni specifiche dell'output del display.

Questa architettura master-controller serve uno scopo pratico.

Il processore di controllo principale del CNC ha abbastanza da fare gestendo loop servo, eseguendo interpolazione, scansionando la logica ladder PMC e monitorando lo stato del sistema — scaricare tutto il rendering del display a una CPU display dedicata significa che il processore di controllo non viene interrotto da attività di visualizzazione.

La CPU display sull'A20B-8200-0011 gestisce il compito continuo di mantenere lo schermo dell'operatore aggiornato con i dati correnti, indipendentemente dal fatto che la CPU di controllo principale sia occupata.

Quando questa scheda si guasta, le conseguenze dipendono da quale delle sue funzioni si guasta per prima. Se la funzione CPU si guasta, nessun dato raggiunge i moduli grafici secondari, con conseguente schermo completamente vuoto o statico. Se la funzione di controllo grafico si guasta, il display potrebbe mostrare dati confusi o solo contenuti parziali.

Sapere quale tipo di guasto si è verificato aiuta l'ingegnere di manutenzione a dare priorità — uno schermo completamente vuoto punta direttamente all'A20B-8200-0011, mentre un display parzialmente corrotto potrebbe indicare questa scheda o un modulo grafico secondario.

Diagnosi guasti display — Isolamento dell'A20B-8200-0011

La diagnosi di un guasto del display CNC richiede di lavorare attraverso la catena del segnale dal processore di controllo principale del CNC fino allo schermo:

Passo 1: Confermare se le altre funzioni del CNC sono operative. Se gli assi rispondono ai comandi di jog (anche senza vedere il display), il mandrino si avvia e il PMC sta eseguendo le funzioni della macchina, il lato di controllo sta funzionando — il guasto è nella catena del display.

Passo 2: Controllare l'alimentazione dell'unità display e la retroilluminazione (per schermi LCD). Uno schermo scuro ma con una retroilluminazione calda è alimentato — se non appare alcuna immagine anche con una corretta alimentazione della retroilluminazione, l'elettronica del display o il segnale dalla scheda display sono guasti.

Passo 3: Se uno schermo di test o un messaggio di avvio dovrebbe normalmente apparire all'accensione, e non appare nulla, l'A20B-8200-0011 non ha inizializzato l'output del suo display. Questo è il modello che più probabilmente indica la scheda CPU grafica principale.

Passo 4: Se alcuni elementi dello schermo appaiono correttamente (etichette softkey, ad esempio) ma altre aree sono vuote o corrotte, il modulo grafico secondario che gestisce l'area del display interessata potrebbe essere la fonte del guasto piuttosto che la scheda CPU grafica principale.

Nessuna perdita di dati con la sostituzione della scheda display

Uno degli aspetti rassicuranti della sostituzione dell'A20B-8200-0011 è che questa scheda non contiene dati specifici della macchina. Nessun parametro, nessun programma parte, nessun ladder PMC, nessun offset utensile è memorizzato nella scheda di controllo display grafico.

Tutti questi dati risiedono nei moduli FROM e SRAM del CNC, che si trovano sulla scheda CPU principale e non sono interessati dalla sostituzione della scheda grafica.

La sostituzione della scheda display è quindi tra le procedure di manutenzione più pulite disponibili — scambiare fisicamente la scheda, applicare alimentazione e verificare il display. Nessun backup, nessun ripristino, nessuna sequenza di verifica dei parametri. Basta confermare che lo schermo venga visualizzato correttamente in tutte le varie pagine del display del CNC.

FAQ

D1: Il pannello operatore del CNC ha uno schermo completamente vuoto all'accensione, ma gli assi della macchina rispondono normalmente agli input di jog dalla tastiera. Ciò conferma che l'A20B-8200-0011 è guasto?

Assi operativi nonostante uno schermo vuoto supporta fortemente un guasto del sottosistema display piuttosto che un guasto della scheda di controllo principale. Confermare che l'unità display stessa sia alimentata (controllare l'indicatore di retroilluminazione, misurare la tensione di alimentazione del display se accessibile).

Se l'unità display è alimentata ma non appare alcuna immagine, la scheda di controllo display è il principale sospettato. Prima di sostituire, controllare anche il cavo di connessione tra la scheda display e l'unità display — un cavo display allentato produce lo stesso sintomo di una scheda display guasta a costo zero.

D2: L'A20B-8200-0011 è intercambiabile con la variante adiacente A20B-8200-0010?

Questi due numeri di parte sono vicini ma distinti varianti di schede all'interno della famiglia A20B-8200. Possono servire diverse configurazioni CNC o livelli di revisione software.

Prima di sostituire una con l'altra, confermare dalla documentazione ufficiale di riferimento incrociato di FANUC che i numeri -0010 e -0011 siano elencati come intercambiabili per la specifica installazione CNC. Sostituire una variante incompatibile può causare un fallimento nell'inizializzazione del display o un rendering errato dello schermo anche con la scheda sostitutiva completamente funzionante.

D3: Il display mostra schermate di stato CNC corrette ma la funzione di anteprima del percorso utensile grafico mostra un'area completamente vuota. È l'A20B-8200-0011?

Il guasto selettivo solo del display del percorso utensile grafico mentre tutte le schermate in modalità carattere (parametri, offset, elenco programmi) sono corrette indica la funzione di rendering grafico piuttosto che la funzione CPU principale — la CPU sta comunicando correttamente ma l'output grafico sta fallendo.

Questo modello potrebbe indicare il modulo grafico secondario piuttosto che il master A20B-8200-0011, a seconda dell'architettura display specifica.

Vale ancora la pena indagare sull'A20B-8200-0011 se la sostituzione del sotto-modulo non risolve il guasto.

D4: Come viene testato l'A20B-8200-0011 dopo la sostituzione prima di rimettere in produzione la macchina?

Navigare sistematicamente attraverso ciascuna delle pagine del display del CNC: POSIZIONE, PROGRAMMA, OFFSET/IMPOSTAZIONE, parametri di SISTEMA, cronologia MESSAGGI/allarmi, GRAFICA (simulazione percorso utensile) e qualsiasi schermata personalizzata dal costruttore della macchina.

Verificare che ogni pagina si carichi correttamente, si aggiorni quando i dati cambiano (modificare un parametro e verificare che lo schermo si aggiorni) e transizioni fluidamente quando le pagine vengono cambiate. Testare la funzione MDI per confermare che i tasti appaiano sullo schermo.

Una scheda che supera questo controllo completo di navigazione dello schermo è improbabile che abbia guasti residui del display.

D5: L'A20B-8200-0011 può essere riparato a livello di componente dopo danni elettrici?

La riparazione a livello di componente è possibile per centri di riparazione specializzati FANUC con attrezzature appropriate. Le modalità di guasto comuni includono guasti IC di alimentazione, danni ai componenti di protezione in ingresso e, in alcuni casi, guasti ai circuiti oscillatori o di clock.

Un IC CPU display completamente guasto non è tipicamente riparabile a costi economici. I guasti parziali — dove alcune funzioni display funzionano e altre no — sono spesso causati da specifici IC periferici che possono essere sostituiti.

Per macchine critiche per la produzione dove il costo di fermo macchina è elevato, l'utilizzo di un'unità di scambio pre-testata mentre l'originale viene riparata è l'approccio più pratico.
