FANUC A20B-8200-0360 | Modulo di Controllo Servo a 4 Assi — FANUC 0i-C CNC

Controllo Servo a 4 Assi nella Piattaforma 0i-C

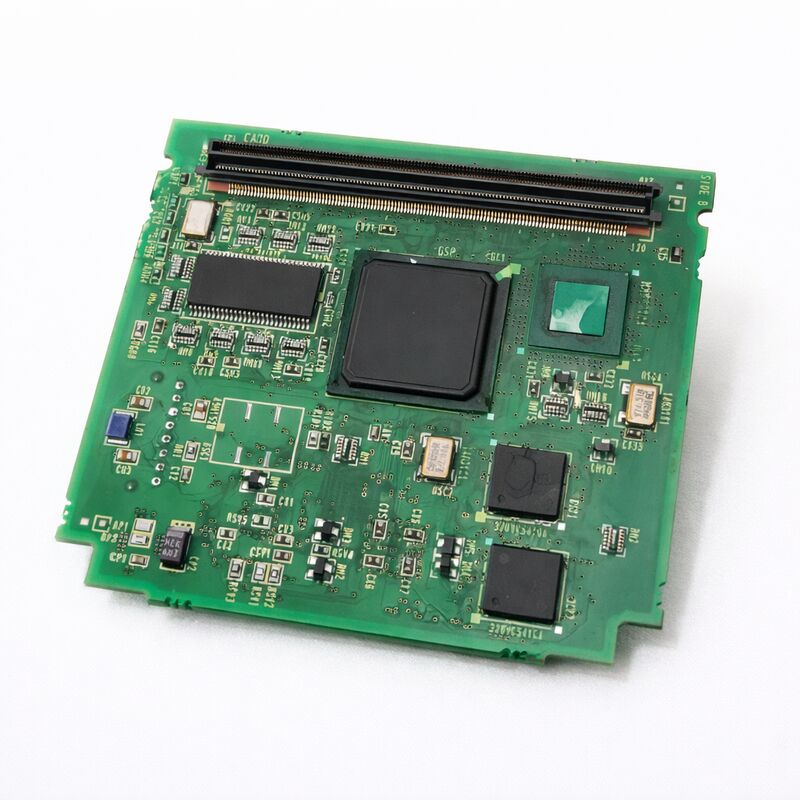

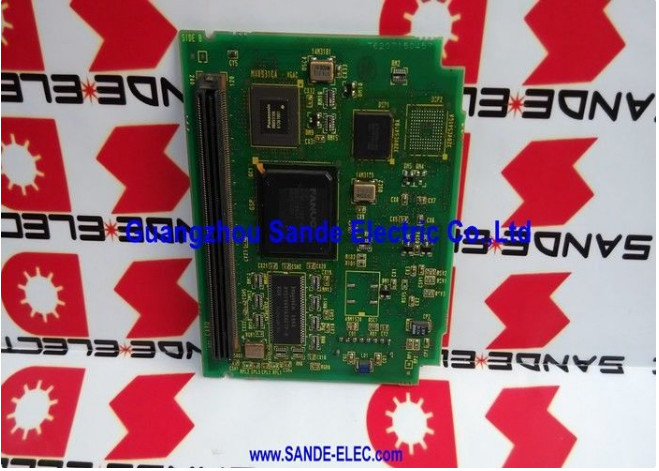

L'A20B-8200-0360 è il modulo di controllo servo a 4 assi per la piattaforma CNC 0i-C di FANUC — il PCB che gestisce l'uscita dei comandi servo e l'elaborazione del feedback per un massimo di quattro assi controllati all'interno dell'unità di controllo 0i-C. Nell'architettura interna del 0i-C, questo modulo si posiziona tra la scheda CPU principale e il sistema dell'amplificatore servo: elabora i comandi di movimento degli assi dallo stadio di interpolazione del CNC e gestisce l'interfaccia di comunicazione servo con il sistema di azionamento.

La designazione a 4 assi definisce la capacità funzionale del modulo ed è il principale punto di controllo della compatibilità per la sostituzione. Un modulo servo diverso con un numero di assi diverso — come una variante a 2 o 3 assi all'interno della stessa famiglia A20B-8200 — serve una posizione diversa nell'architettura degli assi del controllo e non può essere sostituito senza modifiche alla configurazione del CNC. Confermare che il modulo installato specifichi 4 assi dalla sua etichetta prima di procurarsi una sostituzione.

Specifiche Chiave

Contesto 0i-C

Il FANUC 0i-C è stata la piattaforma CNC compatta di FANUC per la generazione che ha introdotto il servo digitale completo con comunicazione FSSB in un pacchetto conveniente per macchine utensili CNC di piccole e medie dimensioni. L'hardware di controllo 0i-C si trova ancora in un gran numero di torni CNC, centri di lavoro e macchine tornio-fresatrici attivi, prodotti negli anni 2000 e all'inizio degli anni 2010.

Quando il modulo di controllo servo in un 0i-C sviluppa un guasto, gli assi interessati perdono il controllo — il CNC genera tipicamente allarmi di comunicazione servo o FSSB sugli assi che passano attraverso questo modulo.

Nota sul Firmware

Le schede di servizio per l'A20B-8200-0360 indicano che la selezione del firmware o della serie potrebbe essere rilevante per la sostituzione. Il modulo potrebbe avere un firmware specifico per la revisione della piattaforma 0i-C o la configurazione degli assi. Prima di installare una sostituzione, confermare con il fornitore che il firmware del modulo sia compatibile con la specifica versione del controllo 0i-C installata nella macchina.

Ciò è particolarmente rilevante se la macchina ha subito un aggiornamento software dalla sua costruzione originale.

FAQ

D1: Cosa significa in pratica la designazione a 4 assi?

Significa che questo modulo controlla la comunicazione servo per quattro assi macchina contemporaneamente. Su un tipico centro di lavoro 0i-C, questi quattro assi corrispondono a X, Y, Z e un quarto asse (come un quarto asse lineare o rotativo). Il modulo gestisce la distribuzione dei comandi degli assi e l'elaborazione del feedback di posizione per tutti e quattro contemporaneamente. Una variante della serie A20B-8200 con un numero di assi diverso non è un sostituto senza modifiche alla configurazione degli assi del CNC.

D2: Quali sintomi indicano che questo modulo è guasto?

Allarmi di comunicazione servo o FSSB che interessano più assi contemporaneamente — in particolare tutti e quattro gli assi che passano attraverso questo modulo — è il modello di guasto caratteristico. Se un singolo asse presenta un guasto mentre gli altri rimangono normali, il guasto è più probabile nell'amplificatore, nel motore o nel cavo dell'encoder del singolo asse. La perdita di tutti e quattro gli assi contemporaneamente all'accensione, senza guasti al cablaggio, indica il modulo di controllo servo.

D3: La sostituzione dell'A20B-8200-0360 richiede modifiche ai parametri del CNC?

Per una sostituzione 4 assi identica con firmware corrispondente, di solito non sono richieste modifiche ai parametri degli assi — i parametri servo e le impostazioni del tipo di motore sono memorizzati nella memoria SRAM del CNC e non sono interessati dallo scambio del modulo. Se la sostituzione ha una revisione firmware diversa, potrebbero essere necessari ulteriori passaggi di messa in servizio. Verificare la compatibilità del firmware con il fornitore prima dell'installazione.

D4: Le varianti A20B-8200 con diversi numeri di assi possono essere utilizzate come sostituti?

No. La famiglia A20B-8200 include moduli di controllo servo con diverse capacità di assi per diverse configurazioni 0i-C. La sostituzione di un modulo con un numero di assi diverso modifica il routing degli assi del controllo e richiede la riconfigurazione dei parametri degli assi del CNC — non è una sostituzione diretta. Abbinare sempre la specifica a 4 assi e confermare il numero di articolo completo A20B-8200-0360.

D5: Dove viene reperito l'A20B-8200-0360?

Attraverso il mercato dell'usato dei CNC FANUC 0i-C — specialisti di moduli servo 0i-C e rivenditori di parti CNC FANUC. Confermare il numero di articolo completo e chiedere al fornitore di verificare la compatibilità del firmware con la specifica revisione 0i-C della macchina. È richiesta una manipolazione antistatica durante l'installazione.
