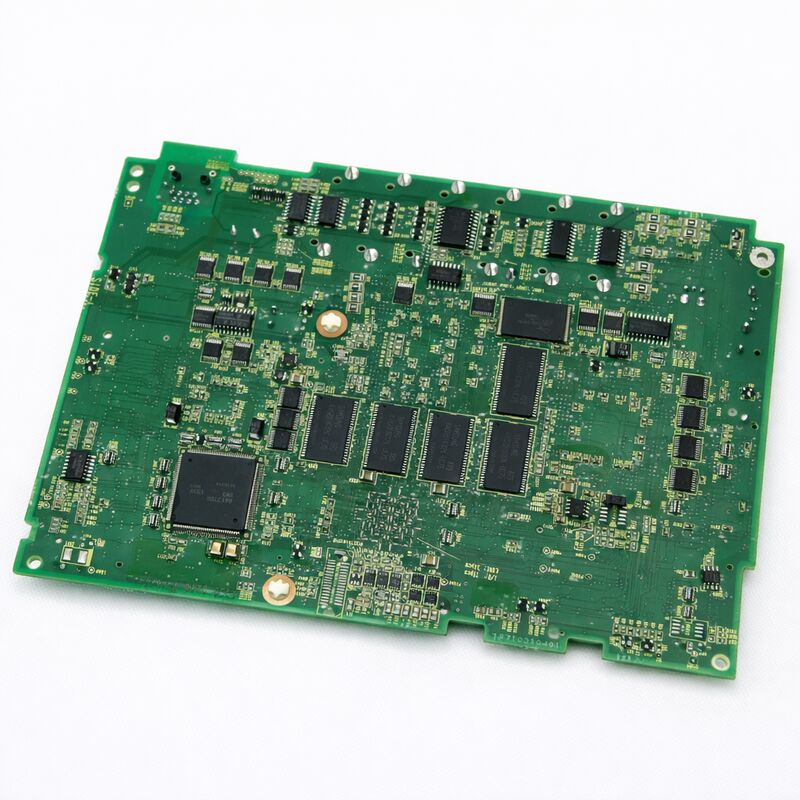

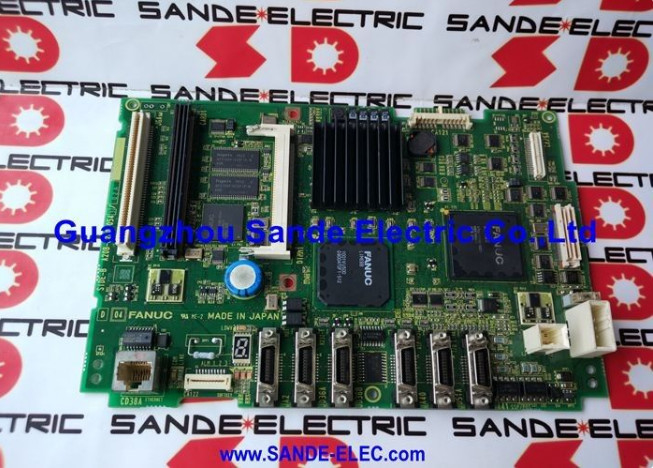

A20B-8200-0541 Scheda PCB Fanuc A20B82000541 A2OB-82OO-O54I
  • A20B-8200-0541 Scheda PCB Fanuc A20B82000541 A2OB-82OO-O54I
A20B-8200-0541 Scheda PCB Fanuc A20B82000541 A2OB-82OO-O54I

A20B-8200-0541 Scheda PCB Fanuc A20B82000541 A2OB-82OO-O54I

Luogo di origine Giappone
Marca FANUC
Certificazione CE ROHS
Numero di modello A20B-8200-0541
Dettagli del prodotto
Condizione:
Nuovo / usato
Articolo n.:
A20B-8200-0541
Origine:
Giappone
Certificato:
CE
Evidenziare:

a20b Fanuc PCB board

,

scheda a circuito stampato cnc a20b

,

circuiti stampati per circuiti in cnc

Termini di pagamento e di spedizione
Quantità di ordine minimo
1 pz
Imballaggi particolari
Imballaggio originale
Tempi di consegna
0-3 giorni
Termini di pagamento
T/T,Paypal,Western Union
Capacità di alimentazione
100 pezzi al giorno
Descrizione del prodotto
Scheda PCB Fanuc A20B-8200-0541 A20B-8200-0541 A2OB-82OO-O54I
FANUC A20B-8200-0541 | Scheda Principale Serie 0i-D A1
Scheda di Controllo Centrale per Controllori CNC 0i-TD / 0i-MD, Serie A20B-8200, Origine Giappone
Panoramica
La FANUC A20B-8200-0541 è la scheda principale di generazione A1 per i controllori CNC Serie 0i-D. La 0i-D è il sistema CNC di fascia media di FANUC, progettato per macchine utensili di produzione che costituiscono il segmento più ampio della base installata globale di CNC. Questo include torni a due o tre assi, centri di lavoro a tre o quattro assi, centri di tornitura-fresatura compatti e rettificatrici autonome.
La designazione A1 rappresenta la generazione hardware originale della scheda principale 0i-D. FANUC ha introdotto successive revisioni hardware A3 e A5 man mano che miglioramenti dei componenti sono diventati disponibili. Dal punto di vista software, tutte le revisioni hardware eseguono lo stesso software 0i-D e producono un comportamento CNC identico. Per la sostituzione di parti di ricambio, la scheda A1 è la scelta appropriata per le macchine originariamente dotate di hardware A1.
Specifiche Chiave
CNC Compatibile FANUC Serie 0i-D (0i-MD, 0i-TD)
Revisione Hardware A1
Interfaccia Servo FSSB (Fibre-optic Serial Servo Bus)
Interfaccia Mandrino Mandrino seriale (JA7x)
Rete Ethernet Integrata
Bus I/O I/O Link
Moduli Plug-in Scheda asse, FROM/SRAM, schede opzionali
Backup SRAM Richiesto Sì — prima della sostituzione
Stato Disponibile — ricondizionato, testato
Origine Giappone
Architettura 0i-D — Cosa Gestisce la Scheda Principale
La 0i-D utilizza un'architettura a scheda integrata che consolida quasi tutte le funzioni di controllo su un'unica scheda principale, a differenza delle generazioni FANUC precedenti che distribuivano le funzioni su più schede in grandi rack.
  • Comunicazione Servo FSSB: Il circuito ottico FSSB della scheda principale comunica con tutti gli amplificatori servo tramite collegamenti seriali in fibra ottica ad alta velocità, trasportando comandi di posizione, comandi di velocità e dati di feedback per ogni asse servo contemporaneamente.
  • Interfaccia Mandrino Seriale: L'amplificatore mandrino comunica con la scheda principale tramite un collegamento mandrino seriale (connettore JA7A), trasmettendo comandi di velocità, richieste di orientamento mandrino e dati di feedback.
  • Ethernet Integrata: La porta Ethernet integrata supporta operazioni DNC, connettività MTConnect e funzioni CNC Web Server senza richiedere schede di comunicazione separate.
  • I/O Link: Gestisce gli I/O della macchina utensile, inclusi finecorsa, tastatori utensile, segnali di interblocco porta e controlli del refrigerante tramite il bus seriale I/O Link collegato a moduli I/O distribuiti.
Procedura di Sostituzione — Passaggi Chiave
  1. Backup SRAM: Prima della rimozione della scheda, eseguire il backup di tutti i dati SRAM tramite la schermata di avvio del CNC, acquisendo parametri, programma ladder PMC, dati di offset utensile, sistemi di coordinate di lavoro e programmi pezzo memorizzati.
  2. Inventario Moduli: Documentare tutti i moduli plug-in installati sulla scheda originale (scheda di controllo asse, modulo FROM/SRAM, moduli opzionali) per il trasferimento sulla scheda di sostituzione.
  3. Scambio Fisico: Spegnere, attendere lo scaricamento dei condensatori, mettersi a terra, rimuovere i moduli dalla scheda originale, installarli sulla scheda di sostituzione, quindi installare la scheda di sostituzione.
  4. Ripristino SRAM: Accendere in modalità di avvio e caricare il backup SRAM dalla scheda di memoria o dal PC, confermando il caricamento dei dati avvenuto con successo.
  5. Verifica Funzionale: Accendere in modalità operativa normale e verificare che tutti gli assi rispondano, la prontezza del mandrino, l'esecuzione del PMC e gli stati corretti degli I/O.
Domande Frequenti
D1: Dopo aver sostituito la A20B-8200-0541, il CNC mostra un allarme di sistema "serie 900" all'avvio. Cosa significa?
Gli allarmi di sistema della serie 900 indicano tipicamente errori di configurazione hardware dopo la sostituzione della scheda principale. Verificare che i moduli plug-in siano completamente inseriti e riprovare la procedura di ripristino SRAM dalla modalità di avvio. Se l'allarme persiste, fare riferimento al numero di allarme specifico nel Manuale di Manutenzione FANUC Serie 0i-D (B-64305EN).
D2: La A20B-8200-0541 (revisione A1) può essere sostituita con una scheda principale di revisione A3 o A5 successiva?
Le revisioni hardware successive (A20B-8200-0847 per A3, A20B-8200-0849 per A5) sono sostituzioni funzionalmente compatibili per la scheda A1 nelle macchine 0i-D. La procedura di backup e ripristino dei dati SRAM rimane identica. Confermare la compatibilità con il proprio fornitore di ricambi riguardo alla revisione specifica e all'unità di controllo macchina/versione software.
D3: La macchina 0i-D mostra "allarme FSSB" immediatamente dopo la sostituzione della scheda principale. Tutti gli amplificatori servo sono alimentati. Cosa si dovrebbe controllare?
Gli allarmi FSSB dopo la sostituzione della scheda indicano tipicamente connessioni in fibra ottica FSSB scollegate o contaminate. Ispezionare ogni connessione in fibra FSSB sia sulla scheda principale (connettori COP10A) che alle estremità degli amplificatori, assicurandosi che siano completamente inserite e correttamente agganciate. Pulire le estremità delle fibre con un panno asciutto privo di lanugine se è visibile contaminazione.
D4: Questa è una macchina 0i-TD (tornitura). La A20B-8200-0541 funziona sia per configurazioni 0i-TD che 0i-MD?
L'hardware della scheda principale A20B-8200-0541 è comune sia alle configurazioni 0i-TD che 0i-MD. La differenza funzionale risiede nel software di controllo CNC memorizzato nel modulo FROM e nelle impostazioni dei parametri in SRAM. Assicurarsi che il modulo FROM/SRAM contenga il software di configurazione corretto per la propria applicazione.
D5: Quanto tempo richiede il processo completo di backup e ripristino SRAM per una tipica macchina 0i-D?
Per macchine di produzione tipiche con PMC di dimensioni moderate e diversi programmi memorizzati, le operazioni di backup richiedono 3-10 minuti e le operazioni di ripristino una durata simile. La verifica dei dati aggiunge 5-15 minuti. Il tempo totale di backup/ripristino varia tipicamente da 20 a 40 minuti per tecnici preparati che utilizzano schede di memoria funzionanti.
