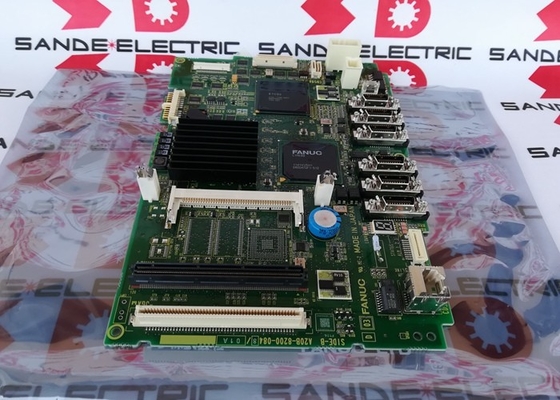

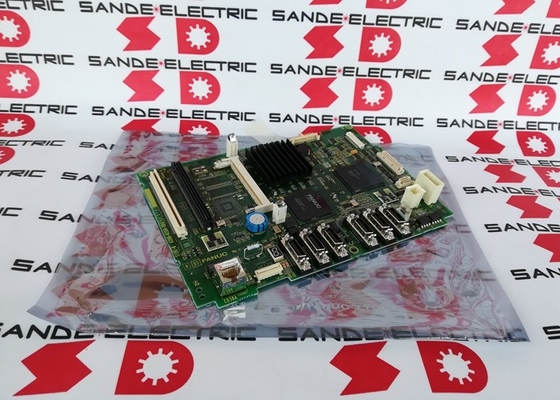

A20B-8200-0848 Scheda PCB Fanuc A20B82000848 A2OB-82OO-O848

A20B-8200-0848 FANUC Serie 0i-D Main CPU Motherboard Tipo A5U / Central Control Board / Serie A20B-8200

A5U A più capace 0i-D Main Board

La piattaforma FANUC Serie 0i-D utilizza più varianti principali di PCB, ciascuna identificata da una designazione di tipo.

A20B-8200-0847:PCB principale di tipo A3 ′′ la scheda principale di configurazione standard per i sistemi 0i-D (descritta altrove nella presente serie).

A20B-8200-0848 (questa scheda):PCB principale di tipo A5U la variante a specifiche più elevate nella stessa piattaforma 0i-D. "A5U" posiziona questa scheda sopra il tipo A3 all'interno della generazione hardware 0i-D.

La designazione "A5U" riflette una configurazione hardware specifica connesori aggiuntivi, opzioni di sistemazione ampliate o specifiche di componenti aggiornate rispetto al tipo A3.Entrambi servono la serie 0i-D, ma l'A5U fornisce ulteriori funzionalità o connettività per configurazioni 0i-D più complete.

Informazioni chiave sul prodotto

0i-D Pannello principale ¢ Centro di integrazione del sistema

L'A20B-8200-0848 funge da scheda di integrazione centrale per il sistema CNC 0i-D. Tutti i moduli funzionali si collegano a questa scheda o tramite essa:

Interfaccia del modulo CPU:La scheda del processore CPU 0i-D si collega alla scheda principale. La scheda CPU fornisce il motore di elaborazione; la scheda principale fornisce il bus che collega la CPU al resto del sistema.

Interfacce del modulo di memoria:I moduli FROM (software del sistema CNC) e i moduli SRAM (parametri e programmi) si collegano a posizioni definite sulla scheda principale.

Interfaccia servo:La comunicazione servo FSSB si collega dalla scheda principale ai servo-driver Alpha-i, alla posizione di comando e alla ricezione di feedback per tutti gli assi controllati.

Collegamento I/O:Il bus I/O Link proviene dalla scheda principale, collegandosi alle schede del pannello dell'operatore e alle unità di I/O della macchina in tutto il sistema elettrico della macchina.

Interfacce di comunicazione:Ethernet incorporato, RS-232C seriale e altre opzioni di comunicazione disponibili sulla variante A5U consentono all'0i-D di connettersi a reti di produzione, sistemi DNC e sistemi di raccolta dati di fabbrica.

Scenari di applicazione

0i-D CNC A5U guasto della scheda principale:Un centro di lavorazione o centro di tornitura FANUC 0i-D con una configurazione di scheda principale A5U presenta guasti al sistema a livello CNC. Dopo il backup della SRAM, l'A20B-8200-0848 viene sostituito.I dati SRAM vengono ripristinati e il CNC torna al normale funzionamento.

Ripristino del controllo 0i-D:Un sistema CNC 0i-D con ore di servizio prolungate subisce una sostituzione pianificata della scheda principale.

Domande frequenti

Q1: Qual è la designazione di tipo "A5U" su A20B-8200-0848?

"A5U" è l'identificatore del tipo di hardware per questa specifica variante principale di PCB all'interno della piattaforma FANUC 0i-D.FANUC utilizza queste denominazioni per distinguere le diverse configurazioni delle schede principali. Lo stesso modello CNC può utilizzare diversi tipi di schede principali a seconda della configurazione opzionale della macchina.Il tipo A5U è posizionato sopra il tipo A3 (A20B-8200-0847) all'interno della famiglia di schede principali 0i-D.

D2: L'A20B-8200-0848 (A5U) può sostituire direttamente l'A20B-8200-0847 (A3)?

Si tratta di denominazioni di tipo diverse (A5U vs A3) all'interno della stessa piattaforma 0i-D. La sostituzione diretta tra i tipi deve essere confermata dalla documentazione FANUC.Se il cablaggio della macchina è stato progettato per la disposizione dei connettori di tipo A3, l'installazione di un A5U con connettori aggiuntivi può non causare danni, ma i connettori aggiuntivi restano inutilizzati.

D3: I dati della SRAM devono essere eseguiti in backup prima di sostituire A20B-8200-0848?

Sì, tutti i parametri CNC, il programma PMC, i programmi delle parti e i dati degli utensili devono essere eseguiti un backup prima di sostituire la scheda principale.Il mancato backup comporta una perdita permanente dei dati.

D4: Qual è la considerazione "piene popolazioni" per A20B-8200-0848?

Alcune schede principali 0i-D sono fornite con tutti i connettori e componenti opzionali montati; altre sono configurazioni di base.Se l'A20B-8200-0848 installato è stato completamente riempito (e(ad esempio, con Ethernet, ulteriori collegamenti I/O o interfacce di comunicazione), la sostituzione deve corrispondere a questa configurazione (conferma dalla documentazione di cablaggio e hardware della macchina specifica).

D5: In che modo A20B-8200-0848 differisce dalle schede principali 0i-C?

La generazione 0i-C utilizzava le schede principali della serie A20B-8100.Le due generazioni hanno architetture hardware diverse board non sono intercambiabiliL'0i-D (serie A20B-8200) ha portato un'architettura di processore aggiornata, una connettività I/O ampliata e prestazioni di servo migliorate rispetto alla generazione 0i-C.
