A20B-8200-0849 Scheda PCB Fanuc A20B82000849 A2OB-82OO-O849

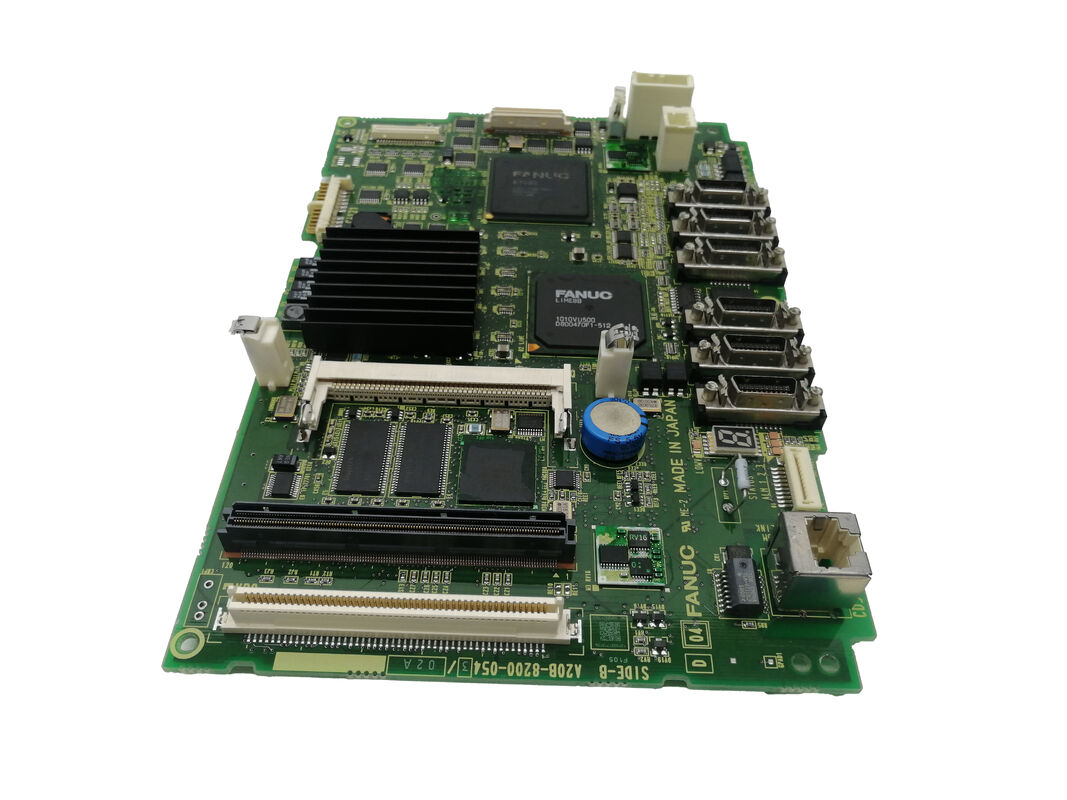

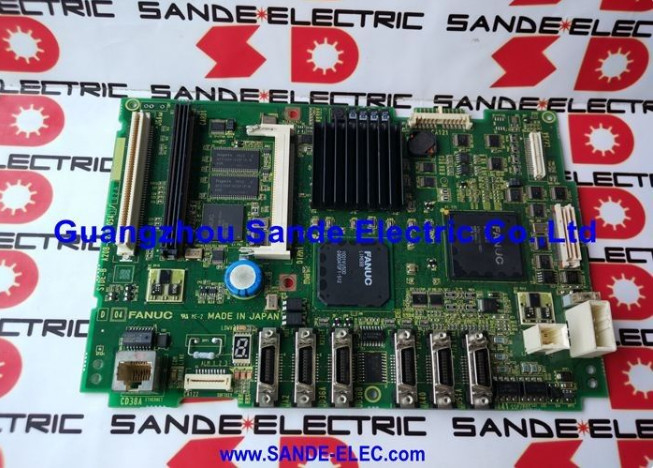

FANUC A20B-8200-0849

Numero della parte:A20B-8200-0849

Produttore:FANUC Corporation (Giappone)

Categoria di prodotto:PCB Main CPU Board (Motherboard)

Serie:A20B-8200 FANUC Serie 0i-D Famiglia di PCB di comando CNC

Visualizzazione

IlFANUC A20B-8200-0849è la revisione hardware A5 della scheda principale per i controller CNC FANUC Serie 0i-D. All'interno della famiglia di schede principali A20B-8200,la generazione 0i-D ha attraversato successivi livelli di revisione dell'hardware in quanto FANUC ha aggiornato le specifiche dei componenti e migliorato l'affidabilità della scheda durante la vita del prodotto.

La revisione A1 (A20B-8200-0541) era l'originale.

L'A3 seguì (A20B-8200-0847). L'A5 (A20B-8200-0849) è la revisione più recente della linea di schede principali 0i-D,incorporando le più recenti selezioni di componenti pur mantenendo una completa compatibilità funzionale con il software CNC 0i-D.

L'0i-D è il CNC di FANUC, il controllore di centinaia di migliaia di torni, centri di lavorazione, macchine da triturazione,e macchine utensili multifunzione prodotte dai principali costruttori di macchine utensili nel corso degli anni 2000 e 2010.

Ogni macchina 0i-D, indipendentemente dal fatto che funzioni con un tornio a due assi o con un centro di lavorazione a quattro assi, dipende dalla sua scheda principale per eseguire il software del sistema CNC,comunicare con gli amplificatori servo tramite FSSB, controllare lo spinello tramite interfaccia seriale, gestire I/O della macchina tramite I/O Link e azionare il display del pannello dell'operatore.

La scheda A5 svolge tutte queste funzioni in modo identico alle precedenti revisioni A1 e A3.

Dal punto di vista software della macchina, non è visibile alcuna differenza tra le revisioni hardware.quando si acquista una scheda principale di ricambio per una macchina 0i-D, l'A5 è l'attuale revisione disponibile e la sostituzione appropriata per qualsiasi precedente revisione della scheda principale 0i-D.

Specificità principali

Revisioni hardware nella famiglia di schede principali 0i-D

La comprensione della sequenza di revisione della scheda principale A20B-8200 aiuta sia nell'approvvigionamento che nella diagnosi dei difetti.

Revisione A1 (A20B-8200-0541):L'hardware originale della scheda principale 0i-D, trovato nelle macchine 0i-D prodotte nei primi anni di questa generazione di controller.

A3 revisione (A20B-8200-0847):L'aggiornamento hardware di seconda generazione, modifiche dei componenti, prestazioni termiche migliorate e affidabilità a lungo termine.

A5 revisione (A20B-8200-0849):L'attuale generazione di hardware. Rappresenta l'ultima selezione di componenti di FANUC per la piattaforma 0i-D. L'A5 è la sostituzione raccomandata per tutte le precedenti revisioni della scheda principale 0i-D.

In tutti e tre i casi, il software CNC caricato nel modulo FROM è identico e i parametri della macchina nella SRAM sono direttamente compatibili.

una scheda A5 installata in una macchina originariamente dotata di una scheda A1, con gli stessi moduli e parametri FROM/SRAM,si comporta esattamente come il hardware originale dal punto di vista del software di controllo della macchina.

Che cosa controlla la scheda principale 0i-D

La scheda principale è il singolo componente più importante del controller 0i-D. Gestisce:

Comunicazione servo FSSB.Tutti i servoamplificatori, sia che guidino assi X, Y, Z o rotanti, comunicano con la scheda principale attraverso il bus in fibra ottica FSSB.e i dati di allarme servo viaggiano tutti su questo collegamento.

Un circuito FSSB non funzionante sulla scheda principale produce codici di allarme immediati per l'asse al momento dell'accensione.

Fuso seriale.L'amplificatore a fusione (Alpha i SPM o Beta i SPM) riceve i comandi di velocità e i dati di posizione attraverso l'interfaccia seriale a fusione (connettore JA7A).

L'orientamento del mandrino, la sincronizzazione rigida e il controllo dell'asse C dipendono tutti da questo collegamento.

Collegamento I/O.La macchina I/O ¢ interruttori di limite, blocchi delle porte, impostazioni degli strumenti, comandi del liquido di raffreddamento, cambio pallet ¢ si collega tramite il bus seriale I/O Link terminato a JD51A sulla scheda principale.

La catena di collegamento I/O si estende ai moduli di I/O distribuiti intorno alla macchina.

Ethernet integrato.La porta Ethernet integrata dell'0i-D (per l'operazione DNC, la raccolta dati MTConnect o il monitoraggio remoto FOCAS2) è integrata sulla scheda principale.

Per la connettività Ethernet standard non è necessaria una scheda di opzione di comunicazione separata.

Pannello di comando e display.La scheda principale guida l'interfaccia della tastiera MDI e l'uscita del display del CNC attraverso il suo connettore del display, supportando le unità LCD da 7,2 pollici e 8,4 pollici comunemente montate sulle macchine 0i-D.

Procedura di sostituzione

La sostituzione A20B-8200-0849 segue la procedura standard di FANUC 0i-D per la scheda principale:

Passo 1 Prima di rimuovere la scheda, eseguire un backup completo attraverso la schermata di avvio CNC. Salvare sulla scheda di memoria FANUC o PC tramite RS-232C.

Il backup cattura tutti i parametri, la scala PMC, i dati degli utensili, le coordinate di lavoro e i programmi delle parti memorizzati.

Fase 2  Inventario dei moduli.Si noti quali moduli plug-in sono sulla scheda originale.

Questi moduli – scheda di controllo dell'asse, modulo FROM/SRAM, eventuali schede opzionali – trasferiti alla nuova scheda A5.

Fase 3 ️ Scambio fisico.Spegnere l'alimentazione, aspettare la scarica del condensatore, rimuovere i moduli dalla scheda originale, installarli sulla scheda A5, installare la scheda A5.

Passo 4 Inizia in modalità di avvio, carica il backup della SRAM dal supporto di backup.

Fase 5 Controllo funzionale.Azionamento normale, verifica che tutti gli assi siano pronti, spindle pronto, PMC eseguito, I/O corretto.

Domande frequenti

D1: Una macchina 0i-D ha la scheda principale originale A1 (A20B-8200-0541).

Sì. L'A5 è l'attuale sostituzione di tutte le precedenti revisioni della scheda principale 0i-D. Tutti i moduli plug-in della scheda A1 si installa direttamente sulla scheda A5.

I dati SRAM copiati dalla macchina A1 vengono ripristinati senza modifiche sulla scheda A5.

Dopo il restauro, la macchina funziona identica.

D2: Dopo l'installazione dell'A20B-8200-0849, il CNC mostra l'allarme "SR" all'avvio.

Gli allarmi della serie SR al primo avvio dopo la sostituzione della scheda principale indicano problemi con i dati SRAM: il ripristino è stato incompleto, il file di backup è danneggiato o il processo di ripristino è stato interrotto.Riprova il ripristino della SRAM dal menu di avvio.

Se il file di backup è confermato buono e il ripristino si completa senza errore, l'allarme SR dovrebbe essere cancellato.Il contenuto della SRAM sarà a impostazione predefinita di fabbrica e tutti i parametri specifici della macchina devono essere reinseriti.

D3: L'allarme FSSB appare immediatamente dopo l'installazione dell'A20B-8200-0849, anche se tutti i servoamplificatori sono azionati.

La causa più comune di allarmi FSSB immediatamente dopo la sostituzione della scheda principale è un cavo in fibra ottica FSSB disturbato.i cavi in fibra ai connettori COP10A della scheda principale possono essere stati allentati o contaminati sulla superficie finale della fibra.

Ispezionare ogni connessione di fibra FSSB sulla scheda principale  verificare che ciascuna sia completamente inserita e chiusa.

D4: L'A20B-8200-0849 può essere utilizzato in una macchina 0i-F?

No. L'0i-D (famiglia di schede principali A20B-8200) e l'0i-F (famiglia di schede principali diversa) sono generazioni di controller distinte con architetture hardware diverse.

L'A20B-8200-0849 è specificamente per la generazione 0i-D. L'0i-F richiede una propria scheda principale, che non è compatibile con l'hardware 0i-D.

D5: In che modo la revisione hardware A5 differisce dalla revisione hardware A1 dal punto di vista del tecnico di riparazione?

Dal punto di vista funzionale, non c'è alcuna differenza: l'A5 esegue lo stesso software e interfaccia con lo stesso hardware periferico allo stesso modo dell'A1.

Dal punto di vista fisico, alcune posizioni dei connettori, posizioni dei componenti o dettagli minori del layout della scheda possono differire tra le revisioni,quindi le fotografie di installazione della scheda A1 originale non devono essere utilizzate come unico riferimento per l'installazione A5 .

Compatibilità completa tra parametri e dati: non sono necessarie modifiche ai parametri della macchina quando si sostituisce un A1 con un A5.
