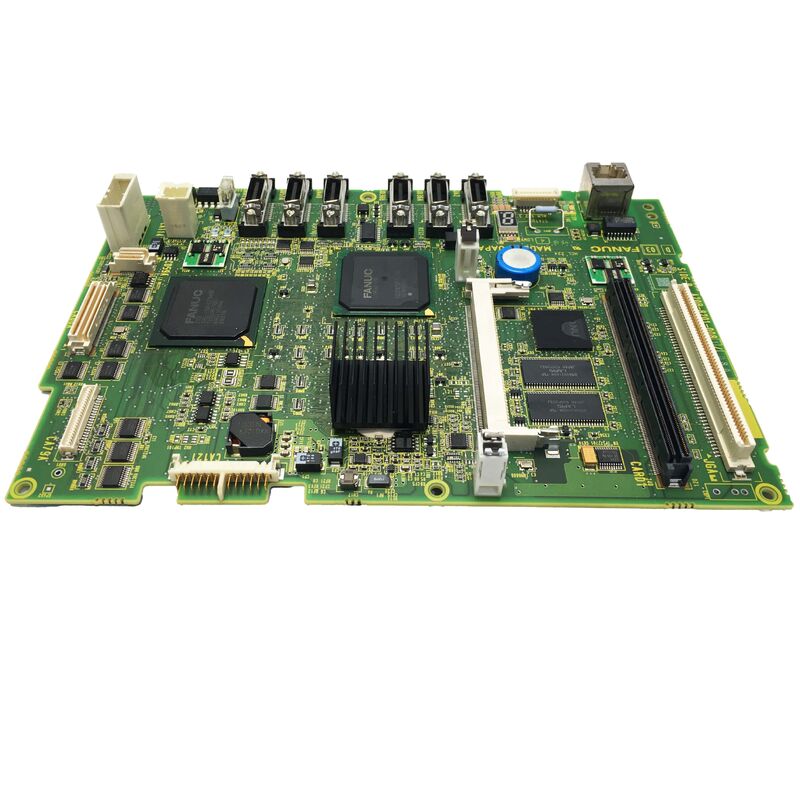

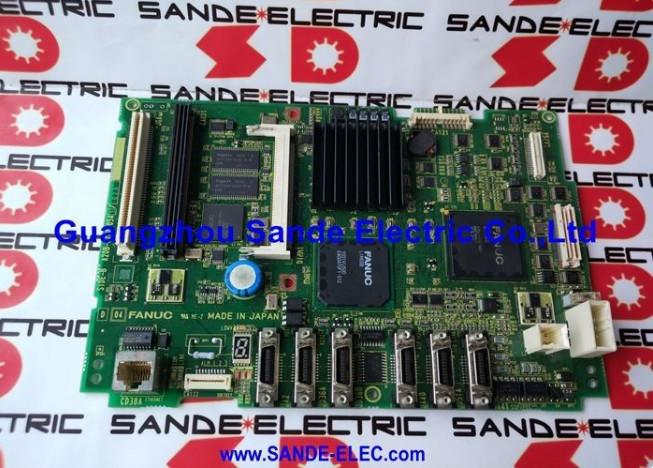

FANUC A20B-8201-0081 | Scheda Principale Serie 0i-D — Scheda Master CNC ad alta integrazione A20B-8201, Interfaccia Servo FSSB, Origine Giappone

Panoramica

La FANUC A20B-8201-0081 è la scheda a circuito stampato principale per la FANUC Serie 0i-D — la generazione di CNC che FANUC ha introdotto per portare il controllo servo digitale, l'elaborazione di blocchi ad alta velocità e capacità di interpolazione migliorate nel mercato delle macchine utensili di fascia media e compatte.

La 0i-D ha rappresentato un passo generazionale rispetto alla 0i-C, portando miglioramenti nella larghezza di banda della comunicazione servo FSSB, un'elaborazione dei blocchi più veloce per il taglio di stampi e matrici ad alta velocità, una migliore sincronizzazione del mandrino e funzioni di sicurezza integrate in un controller ancora dimensionato per adattarsi ai vincoli di spazio dei torni e dei centri di lavoro CNC compatti.

La famiglia di schede A20B-8201 riflette l'evoluzione di FANUC da un'architettura modulare a plug-in (utilizzata nelle serie 16/18 e precedenti) verso un design ad alta integrazione.

Dove un controller di generazione precedente poteva distribuire le funzioni su quattro o cinque schede secondarie plug-in separate, l'A20B-8201-0081 integra la CPU principale, l'interfaccia bus servo FSSB, il canale di comunicazione seriale del mandrino, l'interfaccia del pannello operatore e molteplici connessioni I/O su un'unica scheda — riducendo il numero di componenti, il numero di potenziali punti di guasto e lo spazio fisico occupato dall'elettronica del controller.

La Serie 0i-D è ampiamente riconosciuta come il CNC distintivo degli anni 2010 per i produttori di macchine utensili compatte — la sua combinazione di capacità, compattezza ed economicità l'ha resa la scelta dominante per torni CNC e centri di lavoro a 3 assi in Asia e sempre più in Europa e Nord America.

La base installata di macchine 0i-D è di conseguenza ampia, il che alimenta una domanda sostenuta di schede A20B-8201-0081 man mano che le macchine installate invecchiano e richiedono manutenzione.

Specifiche Chiave

La Generazione 0i-D — Cosa la Rende Distinta

I miglioramenti della 0i-D rispetto alla 0i-C si sono concentrati in tre aree che contavano di più per i produttori di macchine utensili: prestazioni servo, velocità di elaborazione del programma e sicurezza.

Prestazioni servo FSSB: Il bus servo FSSB nella 0i-D opera con un ciclo di comunicazione più veloce rispetto alla 0i-C — la frequenza di aggiornamento dei comandi servo è più alta, il che consente una chiusura più stretta del loop di posizione e migliori prestazioni di inseguimento ad alte velocità di avanzamento.

Per le macchine utensili che tagliano contorni complessi ad alta velocità, ciò significa una finitura superficiale più liscia e una migliore precisione nelle transizioni d'angolo dove la macchina decelera e riaccelera tra i movimenti.

Elaborazione del programma: La CPU della 0i-D — accessibile tramite la scheda A20B-8201-0081 — raggiunge velocità di elaborazione dei blocchi più elevate rispetto al suo predecessore.

Ciò è rilevante per i programmi di lavorazione ad alta velocità con molti movimenti a segmento corto (tipici nella finitura di superfici 3D), dove il CNC deve leggere, decodificare ed eseguire migliaia di blocchi al minuto senza che l'asse esaurisca i movimenti programmati e si arresti momentaneamente.

Una maggiore velocità di elaborazione dei blocchi consente velocità di avanzamento più elevate su contorni complessi senza questo problema di "starvation".

Funzioni PMC e di sicurezza: Il processore PMC integrato della 0i-D, che esegue la logica ladder del produttore della macchina utensile tramite la scheda CPU principale, include una frequenza di scansione migliorata e più memoria PMC disponibile. Inoltre, FANUC ha introdotto opzioni di funzioni di sicurezza nella generazione 0i-D — funzioni di monitoraggio di velocità e posizione che consentono un funzionamento sicuro a velocità ridotta con le protezioni della macchina aperte, senza richiedere un PLC di sicurezza completamente separato.

Sostituzione dell'A20B-8201-0081 — Passaggi Preparatori Critici

La sostituzione della scheda principale è la procedura di manutenzione a più alto rischio in qualsiasi sistema CNC, e la 0i-D non fa eccezione.

Le conseguenze di un backup inadeguato prima di procedere possono variare da un pomeriggio di reinserimento dei parametri a settimane di riqualificazione della macchina — a seconda dei dati persi e dell'esistenza di copie di backup.

Prima di spegnere la macchina per la sostituzione della scheda, i seguenti dati devono essere sottoposti a backup su un supporto esterno (scheda di memoria, USB o connessione RS-232C, a seconda di ciò che l'unità MDI della macchina supporta): tutti i parametri CNC, tutti i programmi pezzo memorizzati nella memoria CNC, il programma ladder PMC e i parametri PMC, tutti i dati di offset utensile e coordinate di lavoro e qualsiasi programma macro personalizzato o ciclo definito dall'utente.

Il manuale di manutenzione della 0i-D fornisce la procedura esatta per ogni categoria di dati.

La batteria di backup SRAM nel sistema 0i-D, che mantiene attiva la memoria CNC durante lo spegnimento, dovrebbe essere controllata per la carica residua prima di iniziare la procedura.

Una batteria quasi scarica potrebbe perdere dati anche durante il breve spegnimento richiesto per la sostituzione della scheda.

Dopo aver installato la scheda di ricambio A20B-8201-0081, tutti i dati sottoposti a backup devono essere ripristinati nella sequenza corretta — prima i parametri (prima di qualsiasi movimento dell'asse), quindi i dati PMC, quindi i programmi e gli offset. La macchina deve quindi essere riportata in posizione di home e verificata per la precisione dell'asse prima di riprendere la produzione.

FAQ

D1: Il CNC si accende ma si blocca con un allarme di sistema e non procede oltre la schermata di avvio. È un guasto della scheda principale?

Un allarme di sistema all'avvio può avere diverse origini — non necessariamente la scheda principale. Controllare prima il display diagnostico a LED sulla faccia della scheda principale: la serie di LED mostra un codice che identifica quale sottosistema ha fallito il test automatico durante l'avvio.

Cause comuni non legate alla scheda in questa fase includono: la batteria SRAM si è scaricata (causando un allarme di corruzione della memoria), il modulo FROM ha un errore di checksum o il collegamento di comunicazione FSSB agli amplificatori servo non è riuscito a stabilirsi.

Esaurire questi controlli prima di concludere che la scheda stessa sia guasta. Se la serie di LED mostra un allarme del processore o del bus interno, la scheda principale è il corretto bersaglio di sostituzione.

D2: L'A20B-8201-0081 può essere utilizzata per aggiornare un controller Serie 0i-C?

No. L'A20B-8201-0081 è progettata specificamente per le piattaforme hardware 0i-D — il telaio, il pinout del connettore backplane e l'hardware di supporto (alimentatore, schede asse, pannello operatore) sono diversi dalla generazione 0i-C. Anche l'architettura software è diversa.

Queste due generazioni non sono cross-compatibili a livello di scheda principale.

D3: Quali dati sono memorizzati nell'A20B-8201-0081 di ricambio quando arriva nuova o ricondizionata?

Una scheda nuova o ricondizionata arriva con memoria vuota (richiedendo il caricamento completo di parametri e programmi) o con una configurazione predefinita generica di fabbrica FANUC. Nessuna delle due condizioni corrisponde alla configurazione specifica della macchina.

Tutti i parametri CNC, le registrazioni delle opzioni, il ladder PMC e i dati del programma devono essere caricati dal backup effettuato prima della rimozione della scheda.

Ciò è previsto e normale — il punto cruciale è avere un backup completo e aggiornato prima che la procedura inizi.

D4: La macchina è un tornio CNC con asse C e utensili motorizzati. L'A20B-8201-0081 supporta questa configurazione?

Sì. La 0i-D supporta configurazioni multi-asse tra cui l'asse C (mandrino come asse CNC controllato), l'asse Y sui torni e configurazioni multi-mandrino simultanee, a seconda delle opzioni software registrate sul sistema.

Queste opzioni sono definite nel software FROM installato sulla scheda principale e nella registrazione delle opzioni FANUC per il sistema. Verificare che la versione software e la registrazione delle opzioni della scheda di ricambio corrispondano al sistema originale prima di procedere.

Le registrazioni delle opzioni sui sistemi FANUC sono legate alla configurazione hardware e devono essere ri-registrate dopo la sostituzione della scheda principale.

D5: Qual è il rischio di maneggiare l'A20B-8201-0081 senza adeguate precauzioni ESD?

La scheda contiene molteplici circuiti integrati CMOS ad alta densità che sono vulnerabili alla scarica elettrostatica.

Il danno ESD è particolarmente insidioso perché spesso produce guasti latenti — la scheda sembra funzionare dopo l'installazione, ma si guasta prematuramente settimane o mesi dopo a causa della tensione di breakdown delle giunzioni degradata nei componenti che sono stati stressati ma non distrutti immediatamente.

Maneggiare sempre la scheda indossando un braccialetto con messa a terra su una superficie di lavoro antistatica, mantenendo la scheda nella sua busta antistatica fino al momento dell'installazione. La scheda di ricambio deve essere conservata nella sua confezione antistatica fino a quando non sarà necessaria.
