Scheda encoder motore Fanuc assoluto A20B-9000-0380

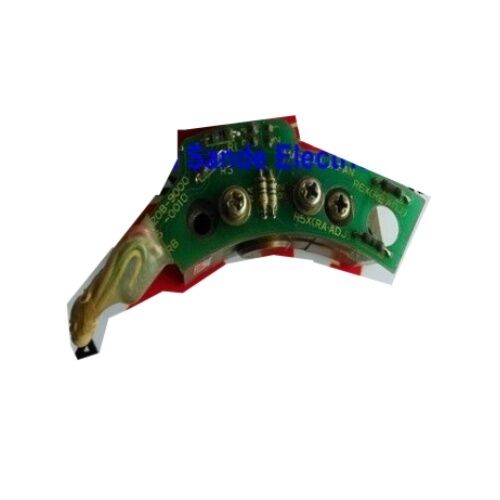

FANUC A20B-9000-0380 | Scheda PCB Convertitore Segnale Motore Mandrino — Interfaccia a 12 pin, Uscita Quadrata

Codice Articolo: A20B-9000-0380

Riferito Anche Come: A20B90000380

Produttore: FANUC Corporation (Giappone)

Tipo di Prodotto: Scheda PCB Convertitore Segnale / Encoder Motore Mandrino

Serie: A20B-9000

Cosa Fa Questa Scheda

La A20B-9000-0380 si trova all'interno dell'alloggiamento del motore mandrino, tra l'elemento di pickup ottico e il sistema di controllo CNC. Il pickup legge il disco codificato sull'albero del rotore e genera forme d'onda grezze analogiche sin/cos — dati di posizione, ma non in un formato che il controller digitale possa utilizzare direttamente. Questa PCB converte quelle forme d'onda in due uscite:

Segnali di impulsi quadrati A/B — uscita a onda quadra da cui il CNC calcola la velocità effettiva del mandrino e la direzione di rotazione in tempo reale.

Impulso zero (marcatore di una rivoluzione) — un singolo impulso di riferimento generato una volta per ogni giro completo dell'albero, largo circa 120 µs, che stabilisce un riferimento angolare assoluto per l'orientamento del mandrino e l'homing.

Senza il corretto funzionamento di entrambe le uscite, il feedback di velocità collassa e qualsiasi operazione che richieda un preciso coordinamento mandrino-avanzamento — maschiatura rigida, posizionamento asse C, orientamento mandrino per cambio utensile — genera un allarme o produce risultati imprecisi.

Sintomi di guasto e controlli prima della sostituzione

La A20B-9000-0380 è passiva, senza parti in movimento, quindi in genere supera in durata altri componenti del mandrino. Quando si guasta, le cause più comuni sono l'ingresso di nebbia d'olio, la fatica delle giunzioni saldate indotta dalle vibrazioni o il degrado dei componenti ottici. Allarmi CNC comuni:

• SP9001 / SP9002 — Errore feedback velocità motore mandrino
• SP9003 — Anomalia segnale codificatore posizione mandrino
• Allarme 434 / 435 (varia in base alla generazione CNC) — Disconnessione sensore mandrino

Prima di sostituire la scheda, controllare prima il connettore a 12 pin. La corrosione o un pin allentato su quel connettore produce esattamente la stessa presentazione dell'allarme di una PCB guasta — e una riparazione del connettore richiede cinque minuti.

Specifiche chiave

FAQ

D1: Quali motori mandrino FANUC utilizzano la A20B-9000-0380?

Motori mandrino AC FANUC di prima generazione con sensore di pickup ottico interno e interfaccia di feedback a 12 pin. Il -0300 è la variante più comunemente abbinata. Confermare la compatibilità abbinando il codice articolo sulla scheda installata piuttosto che fare affidamento sulla dimensione del telaio del motore — FANUC non pubblica un riferimento incrociato pubblico completo per questa serie.

D2: Un'altra variante A20B-9000 può sostituirla se la -0380 non è disponibile?

Non senza verifica. Suffissi diversi hanno pinout e conteggi di impulsi diversi. Una scheda fisicamente simile con il suffisso sbagliato produce errori di calcolo della velocità o allarmi immediati. Se la -0380 esatta non è disponibile, far esaminare le specifiche del motore da un tecnico qualificato FANUC prima di qualsiasi sostituzione.

D3: Con quali sistemi CNC è compatibile questa scheda?

FANUC Serie 0, Serie 10/11, Serie 15 e hardware di controllo correlato del periodo di produzione corrispondente. I mandrini FANUC più recenti (famiglie αi, βi) utilizzano diverse tecnologie di encoder con schede e connettori diversi — la A20B-9000-0380 non si applica a questi.

D4: Questa scheda è la stessa di un codificatore di posizione mandrino serie A860?

No — svolgono ruoli diversi. La A20B-9000-0380 si trova all'interno del motore mandrino, convertendo l'uscita del pickup ottico interno in feedback digitale per la regolazione della velocità. I codificatori di posizione serie A860 sono sensori esterni utilizzati per l'orientamento del mandrino ad alta risoluzione e il controllo dell'asse C. Molte macchine utilizzano entrambi contemporaneamente.

D5: Come dovrebbe essere valutata un'unità usata prima dell'installazione?

Verificare che l'unità sia stata testata elettricamente (non solo ispezionata visivamente), confermare che il connettore a 12 pin e le giunzioni saldate siano intatti e verificare che la superficie del pickup ottico sia priva di olio e contaminazione. Maneggiare con precauzioni ESD e mantenere pulita la superficie ottica durante lo stoccaggio e l'installazione.
