FANUC A20B-9000-0500 Encoder Spindle Motor Encoder Board per sistemi CNC FANUC

Che cos'è questo componente e perché è importante

IlA20B-9000-0500è una scheda di codifica del motore a fusione FANUC, parte della serie di sensori di feedback A20B-9000 utilizzati nei sistemi di lavorazione CNC FANUC.con una lunghezza massima non superiore a 50 mm, misura continuamente la posizione e la velocità di rotazione,alimentando i dati all'amplificatore dello spinello e al controllo CNC in modo che il sistema possa regolare esattamente la velocità con cui lo spinello gira e crucialmente dove si posiziona in un dato momento.

Questo ultimo punto merita un po' di enfasi. il controllo del mandrino non riguarda semplicemente il raggiungimento di un target di giri al minuto. operazioni come il tocco rigido, il taglio del filo,e orientamento del fusibile richiedono tutti il CNC per conoscere la posizione angolare precisa dell'albero del fusibile in qualsiasi istanteLa scheda di codifica è ciò che rende possibile la consapevolezza della posizione.il CNC genera un allarme di feedback e rifiuta di eseguire il programma.

L'A20B-9000-0500 è anche indicato comeA20B90000500in alcuni cataloghi di parti entrambe le denominazioni si riferiscono allo stesso componente.

La serie di codificatori A20B-9000 nel contesto

FANUC utilizza un sistema di numerazione delle parti strutturato per tutta la sua gamma di codificatori a fusione.La serie A20B-9000 comprende una famiglia di schede di codifica per motori a fusione progettate per l'integrazione in motori a fusione AC FANUC. Ogni variante della serie, incluse le A20B-9000-0380, A20B-9000-0300, A20B-9000-0010 e A20B-9000-0500, è adattata a tipi specifici di motore e configurazioni di amplificatore a mandrino.

Queste schede di codifica sono diverse dalle schede di codifica a impulsi della serie A860 utilizzate sui servoasse di alimentazione FANUC.le schede A20B-9000 sono state progettate specificamente per la velocità più alta, richieste di potenza più elevate dei motori a fusione ­ macchine che eseguono operazioni di taglio continuo a migliaia di giri al minuto,spesso con condizioni di raffreddamento e vibrazione che un servo-axis encoder non incontrerebbe mai.

Per comprendere quale variante sia corretta per una determinata macchina è necessario abbinare l'encoder al modello di motore specifico.Utilizzando l'encoder sbagliato all'interno dello stesso fattore di forma fisica può causare errori di conteggio, dati di velocità errati o allarmi di controllo anche se l'unità si accende normalmente.

Ruolo tecnico nel circuito di controllo dello spinello

Quando un macchinista inserisce un comando S, diciamo, S3000 M03 la sequenza di eventi che segue è più complicata di quanto sembri.il fusile inizia ad accelerare, e la scheda di codifica inizia immediatamente a generare impulsi di feedback proporzionali alla rotazione effettiva dell'albero.L'amplificatore confronta questi impulsi con la velocità comandata e regola la sua uscita continuamente per chiudere il divario.

In stato stazionario, l'encoder mantiene il circuito chiuso: ogni deviazione dal target RPM causata da variazioni del carico di taglio, effetti termici o fluttuazioni dell'alimentazione viene rilevata e corretta in tempo reale.Questo è ciò che dà FANUC spindle drive la loro caratteristica stabilità di velocità sotto carichi di chip variabili l'encoder sta aggiornando il calcolo di controllo dell'amplificatore continuamente durante il taglio.

Per le operazioni che richiedono un controllo posizionale rigid tapping è il più comune l'encoder fornisce anche un riferimento di fase assoluto.che è ciò che consente di sincronizzare la rotazione del mandrino con l'alimentazione dell'asse Z per produrre un passo preciso del filo, anche in presenza di lievi variazioni di velocità durante il ciclo di scarico.

Caratteristiche fisiche e luogo di installazione

La scheda di codifica A20B-9000-0500 è progettata per essere montata sul retro del motore a fusione, in genere sotto l'assemblaggio del ventilatore di raffreddamento.il ventilatore del soffiatore è montato sul retro del telaio del motore, e l'encoder si trova tra l'alloggiamento del ventilatore e la campana terminale del motore, collegata all'estensione dell'albero del motore.

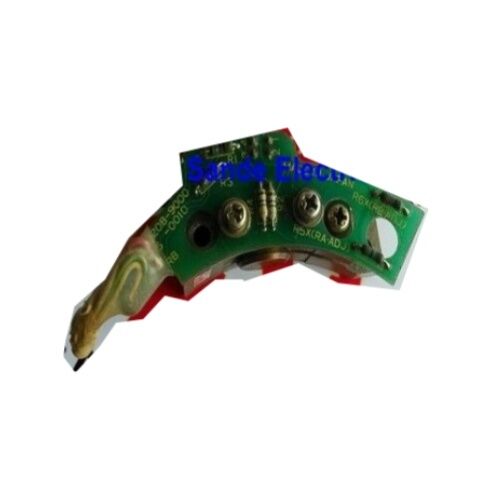

Fisicamente, l'unità è costituita da un PCB sensore (l'elemento statore) e da un disco del rotore o bersaglio che si monta sull'albero di rotazione.Il PCB rileva la rotazione del bersaglio e genera il segnale di feedbackPoiché il rotore è meccanicamente accoppiato all'albero,la scheda di codifica richiede un accurato allineamento durante l'installazione. Anche una leggera eccentricità nel montaggio del rotore può causare rumore nel segnale di feedback, che si manifesta come caccia, vibrazioni o irregolarità di velocità intermittenti durante il funzionamento.

L'uscita dell'encoder è collegata all'amplificatore a fusione, in genere attraverso il terminale JY2 o equivalente, utilizzando un cavo blindato dedicato.L'integrità del cavo è una fonte comune di difetti correlati all'encoder che non coinvolge la scheda dell'encoder stessaQuesto vale la pena di verificare prima di condannare il consiglio durante la risoluzione dei problemi.

Sintomi comuni di guasto che indicano questo componente

Il fallimento del codificatore a fusione si presenta in diversi modi riconoscibili.

Alarme di retroalimentazione del mandrino in fase di accelerazione o accelerazione.Su FANUC 0i, 16i, 18i e controlli simili, il numero di allarme farà riferimento alla deviazione della velocità del mandrino, alla disconnessione dell'encoder o all'anomalia del segnale di feedback.

Lo spinello caccia o oscilla a velocità costante.Se il motore raggiunge approssimativamente la rpm corretta, ma poi aumenta e si riprende ritmicamente, l'encoder genera un segnale rumoroso o intermittente piuttosto che fallire.Questo può essere causato da un rotore danneggiato disco, hardware di montaggio allentato che permette al rotore di oscillare, o danni agli elementi di rilevamento sul PCB stesso.

Il colpire rigido produce un tono impreciso o fili strappati.Le operazioni dipendenti dalla posizione sono sensibili anche a piccoli errori di conteggio nell'encoder.Errori sistematici di passo nei fori tappati dove il filo è costantemente over- o under-pitch può indicare usura dell'encoder che non ha ancora generato un forte allarme.

Nessun feedback del fuso, il fuso funziona in anello aperto o non funziona affatto.Un completo guasto della scheda di codifica provoca in genere che il CNC rifiuti i comandi del mandrino, visualizzando immediatamente un allarme.

Prima di sostituire la scheda di codifica, verificare sempre il cavo di codifica e il connettore.e perni corrosi causano sintomi identici al guasto della tavola a una frazione del costo di sostituzione.

Considerazioni relative alle fonti

L'A20B-9000-0500 è un componente originale di FANUC.e le unità utilizzate testate è in gran parte una decisione di gestione del rischio.

Le nuove scorte OEM, ove disponibili, offrono la massima sicurezza nella durata di servizio ma le schede di codifica FANUC di vecchie generazioni di macchine non sono sempre prontamente disponibili attraverso canali standard,e quando lo sonoLe unità rinnovate di esperti in componenti CNC di buona reputazione che testano su attrezzature di prova di spindle drive prima della spedizione forniscono un'alternativa pratica.Il criterio chiave è se il fornitore effettua test sotto carico dinamico, non solo la continuità di accensione.

Indipendentemente dalla storia dell'unità, la corretta installazione e l'ispezione dei cavi sono importanti quanto la qualità del componente stesso.Molte situazioni di "sostituzione dell'encoder" si risolvono allo stadio del cavo o del connettore senza alcun lavoro a livello di scheda.

Domande frequenti

D1: Qual è la differenza tra la scheda A20B-9000-0500 e le altre schede di codifica della serie A20B-9000 come la A20B-9000-0380 o A20B-9000-0300?

Ogni variante della serie A20B-9000 è abbinata a un modello specifico di motore a fusione FANUC o a una generazione specifica di motore.) identifica la revisione specifica del progetto e il tipo di motore per il quale è calibrato. Condividono un concetto fisico comune encoder PCB montato sul retro del motore a fusione ma differiscono nella geometria di rilevamento, nell'uscita dell'impulso e nell'interfaccia elettrica.Usando la variante sbagliata su un motore si tradurrà in letture di velocità errate, allarmi a fusione o errori di conteggio silenziosi.Confirmare sempre il numero della parte sulla targa del motore o sull'elenco delle parti della macchina piuttosto che assumere che l'installazione fisica significhi compatibilità funzionale.

D2: Questa scheda di codifica può essere riparata o deve essere sostituita immediatamente?

La riparazione a livello di componente è tecnicamente possibile e praticata da aziende specializzate in riparazione CNC con le attrezzature corrette.Il PCB di rilevamento può subire guasti nel circuito di rilevamento ottico o magnetico, i componenti di condizionamento del segnale o la fase del driver di uscita, tutti riparabili in linea di principio.la precisione meccanica della relazione tra rotore e statore è importante quanto l'elettronica, quindi ogni riparazione deve anche verificare che l'hardware di montaggio e le condizioni del rotore siano entro le tolleranze.dove un errore di conteggio sottile causa problemi di qualità reali nelle parti prodotte dalla macchina, le prove successive alla riparazione devono comprendere la verifica dinamica alle velocità di esercizio effettive, non solo una prova statica.

D3: La macchina mostra un allarme di codificatore a fusione. Come posso confermare che è la scheda di codifica e non il cavo?

Prima di toccare la scheda di codifica, disconnetti il cavo di codifica all'estremità dell'amplificatore e controlla i perni per la corrosione, i contatti piegati o i residui di liquido di raffreddamento.Quindi controllare la continuità del cavo tra il connettore dell'amplificatore e il connettore dell'encoder al motoreSe il cavo si guasta e l'allarme persiste con un cavo di sostituzione ben noto,allora la scheda di codifica stessa è il difetto più probabileSu alcuni controlli FANUC, la pagina di diagnostica mostra i dati di feedback del codificatore grezzi; se tali dati sono assenti o errati con un buon cavo collegato, la scheda del codificatore ha quasi certamente fallito.

D4: L'A20B-9000-0500 è compatibile con i controlli FANUC serie 0 e con quelli più recenti della serie 16i/18i/0i?

La compatibilità è determinata dal motore a fusione e dall'amplificatore a fusione in uso, non direttamente dalla serie di controllo CNC.La scheda di codifica si interfaccia con l'amplificatore a fusione se l'amplificatore è invariato e il motore è invariato, sostituendo un A20B-9000-0500 difettoso con un'unità identica si ripristinerà il normale funzionamento indipendentemente dalla generazione di controllo CNC che si trova a monte.Questioni di compatibilità sorgono quando una macchina è stata ri-controllata o quando un amplificatore a fusione è stato sostituito con un'unità di generazione diversa , i requisiti dell'interfaccia di codifica del nuovo amplificatore devono essere verificati rispetto a quanto previsto dalla norma A20B-9000-0500.

D5: Come deve essere conservato l'A20B-9000-0500 se non può essere installato immediatamente?

Conservare l'unità nel suo imballaggio antistatico originale o in un'imballaggio equivalente protetto da ESD, in un ambiente pulito e asciutto con temperatura stabile lontano dalla luce solare diretta, dall'umidità,e fonti di vibrazioneIl PCB sensore contiene componenti sensibili alle scariche elettrostatiche e l'elemento del rotore (se incluso come componente) può essere danneggiato da impatti che non segneranno visibilmente l'alloggiamento.Evitare di conservare l'unità vicino a forti campi magneticiLa maggior parte degli specialisti in componenti CNC raccomanda l'installazione entro 12-18 mesi dal ritiro dal magazzino per una massima affidabilità;le unità immagazzinate oltre questo periodo devono essere sottoposte a prove funzionali prima dell'installazione su una macchina di produzione.

La scheda di codifica A20B-9000-0500 deve essere abbinata al corretto modello di motore a fusione FANUC. Verificare sempre la compatibilità con la targa del motore e la documentazione della macchina prima dell'installazione.La sostituzione dell'encoder deve essere effettuata con la macchina completamente bloccata e il motore a mandrino raffreddato alla temperatura ambiente.
