Fanuc A860-0316-T001 | Codificatore Incrementale HR ad Alta Risoluzione — 10.000P, Interfaccia D-Sub, Motori Servo AC Serie S Fanuc

Panoramica

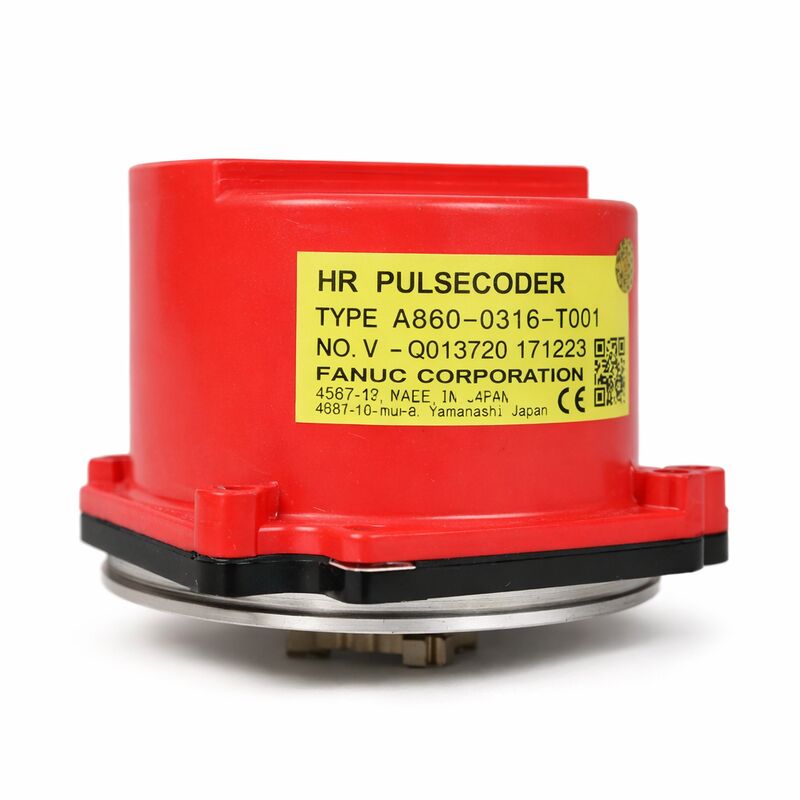

Il Fanuc A860-0316-T001 è la variante con connettore D-Sub del codificatore incrementale ad alta risoluzione (HR) da 10.000P di Fanuc per la gamma di motori servo AC serie S.

Condivide la stessa specifica incrementale di 10.000 ppr dell'A860-0316-T101 (variante con cappuccio rosso), differendo per il tipo di connettore: mentre il T101 utilizza un alloggiamento con cappuccio in plastica rossa con un connettore integrato o in stile Amphenol, il T001 presenta un'interfaccia D-Sub — lo stesso formato di connettore multipin trapezoidale utilizzato su una gamma di varianti di encoder serie S Fanuc e correlate.

La designazione HR indica che questo encoder è il membro a risoluzione più elevata della famiglia A860-0316, superando i codificatori incrementali da 2.000P, 2.500P e 3.000P che servono la più ampia popolazione di motori serie S.

La specifica 10.000P è stata applicata ai motori serie S in cui i requisiti di qualità del controllo di velocità dell'applicazione richiedevano un campionamento della posizione più fine rispetto a quanto potesse fornire l'encoder standard da 3.000P — assi di precisione ad alta velocità, mandrini utensili e applicazioni simili e impegnative nell'ambito della gamma di motori serie S.

A 10.000 impulsi per rivoluzione, l'A860-0316-T001 genera 40.000 conteggi di bordo in quadratura per rivoluzione dell'albero motore quando decodificato dal circuito di conteggio dei bordi 4× dell'amplificatore. A 3.000 giri/min, ciò rappresenta 2 milioni di aggiornamenti di conteggio al secondo — una densità di dati di stima della velocità che supporta una regolazione della velocità fluida e a basso rumore su tutto l'intervallo operativo del motore.

A confronto, un encoder da 3.000P alla stessa velocità produce 600.000 conteggi in quadratura al secondo — adeguato per molte applicazioni ma con una stima della velocità proporzionalmente più grossolana per periodo di campionamento di controllo.

Essendo un encoder incrementale, il T001 richiede un ritorno di riferimento ad ogni accensione della macchina.

La posizione dell'albero motore è sconosciuta al CNC all'accensione; la procedura di ritorno di riferimento guida l'asse al suo interruttore di riferimento hardware, rileva l'impulso Z dell'encoder (uno per rivoluzione) e stabilisce il riferimento dell'asse prima che sia consentito qualsiasi movimento di produzione.

Per le macchine in cui questo è un passaggio di avvio standard, il T001 funziona in modo affidabile come qualsiasi encoder assoluto per la produzione quotidiana.

Specifiche Chiave

Connettore D-Sub — Note di Installazione e Cavo

Il connettore D-Sub sull'A860-0316-T001 è il suo principale elemento distintivo fisico dalla variante T101 all'interno della famiglia di encoder HR.

I connettori D-Sub sugli encoder Fanuc serie S erano una scelta di specifica comune durante il ciclo di produzione della serie S, e le macchine con installazioni T001 hanno una presa D-Sub all'estremità motore del loro cablaggio encoder.

Un encoder T101 (stile Amphenol/cappuccio rosso) non può essere collegato a questa presa senza adattamento del cavo.

Quando si acquista un T001 come sostituzione, ispezionare il cavo encoder esistente della macchina all'estremità motore — se termina in una presa D-Sub, il T001 è la variante corretta.

Se termina in un connettore Amphenol o cablato, è richiesta la T101 o un'altra variante. L'ordinazione basata solo sul numero di parte senza controllare il connettore all'estremità motore del cavo installato è un errore comune di approvvigionamento che si traduce in un encoder non compatibile.

Encoder Incrementale HR vs Assoluto Seriale — Contesto di Sistema

L'A860-0316-T001 (incrementale) e gli encoder assoluti Serial A/Serial C della stessa epoca serie S rappresentano filosofie di feedback diverse che erano abbinate a diversi tipi di amplificatori servo.

Gli encoder incrementali HR erano collegati ad amplificatori servo analogici o primi amplificatori servo digitali che elaboravano direttamente i segnali in quadratura A/B/Z. Gli encoder assoluti seriali comunicano tramite un protocollo seriale proprietario che richiede un amplificatore servo digitale con circuito di decodifica encoder seriale.

Questi due sistemi non sono intercambiabili a livello di amplificatore.

Una macchina costruita con un encoder incrementale HR e il tipo di amplificatore corrispondente non può essere aggiornata direttamente a un encoder assoluto seriale senza sostituire anche l'amplificatore.

Comprendere questa dipendenza a livello di sistema è importante quando si valuta qualsiasi scenario di sostituzione o aggiornamento dell'encoder.

FAQ

D1: Come si confronta la risoluzione 10.000P del T001 con l'encoder Serial C (1.000.000P) della stessa epoca motoristica?

L'encoder assoluto Serial C (famiglie A860-0346, A860-0356) a 1M ppr offre 100 volte la risoluzione grezza dell'incrementale HR da 10.000P.

Tuttavia, i due tipi di encoder operavano con architetture di amplificatori diverse — l'incrementale HR con decodifica in quadratura su amplificatori servo analogici/digitali precoci, Serial C con circuiti di decodifica seriale dedicati su amplificatori servo digitali.

Il divario di risoluzione riflette la differenza di generazione tecnologica.

Per i sistemi di amplificatori servo analogici per cui è stato progettato il T001, 10.000P era il limite pratico di risoluzione ed era sufficiente per le applicazioni che quei sistemi servivano.

D2: Qual è l'effetto sui parametri servo quando si sostituisce un encoder serie S da 3.000P con il T001 da 10.000P?

I parametri servo del CNC includono il conteggio degli impulsi dell'encoder (tipicamente i parametri CMR — rapporto moltiplicatore di comando — e DMR) che mettono in relazione i conteggi dell'encoder con le unità di movimento comandate.

Il passaggio da un encoder da 3.000P a uno da 10.000P cambia il rapporto tra la rotazione dell'albero motore e il conteggio dell'encoder, quindi questi parametri devono essere aggiornati per mantenere la corretta relazione tra i comandi di posizione del CNC e il movimento effettivo del motore.

La mancata aggiornamento dei parametri servo dopo un cambio di risoluzione produce una scalatura errata della posizione — l'asse si muoverà della distanza sbagliata per un dato comando e il loop servo potrebbe diventare instabile.

D3: L'A860-0316-T001 può fungere da sostituzione diretta per l'A860-0316-T101 con adattamento del cavo?

Sì, in linea di principio. Sia il T001 che il T101 sono encoder incrementali HR da 10.000P con la stessa specifica elettrica.

L'unica differenza è il tipo di connettore. Un adattatore di cavo che converte l'uscita D-Sub del T001 nel formato del connettore Amphenol del T101 (o viceversa) consente a entrambe le varianti di essere utilizzate nell'installazione dell'altra.

Questo approccio con adattatore funziona in modo affidabile in pratica ed è una soluzione di servizio legittima quando solo una variante di connettore è disponibile sul mercato secondario al momento di un guasto della macchina.

D4: Quali sono le principali modalità di guasto per l'A860-0316-T001 in servizio a lungo termine?

L'usura dei cuscinetti è la modalità di guasto più dipendente dall'età — il cuscinetto dell'encoder che supporta il disco ottico e l'accoppiamento dell'albero sviluppa gradualmente gioco, che introduce rumore di segnale nelle uscite in quadratura A/B e alla fine produce un conteggio di posizione erratico o allarmi encoder.

La contaminazione del disco ottico da nebbia di refrigerante, aerosol di fluidi da taglio o particelle di trucioli che bypassano la tenuta dell'albero motore è il secondo percorso di guasto più comune.

La corrosione dei pin del connettore D-Sub, in particolare in ambienti macchina umidi dove è possibile la condensa, può causare interruzioni intermittenti del segnale che mimano guasti ai cuscinetti o al disco fino a quando il connettore non viene ispezionato correttamente.

Iniziare sempre la diagnosi dei guasti dal cavo e dal connettore prima di concludere che il corpo dell'encoder sia guasto.

D5: La natura incrementale del T001 comporta un rischio per la qualità del pezzo se la macchina perde alimentazione durante un'operazione di taglio?

Sì — la perdita di alimentazione imprevista durante il taglio attivo significa che la posizione dell'asse è sconosciuta al successivo riavvio.

Il CNC richiederà il ritorno di riferimento prima di qualsiasi movimento di produzione, e l'operazione di lavorazione in corso al momento della perdita di alimentazione è tipicamente incompleta o scartata.

Per le macchine con encoder assoluti, la posizione viene recuperata all'accensione e l'operatore può valutare lo stato dell'operazione interrotta prima di decidere se continuare o scartare il pezzo.

Questo è l'argomento operativo fondamentale a favore del feedback assoluto rispetto a quello incrementale sulle macchine utensili di produzione.

Se il comportamento incrementale del T001 sia accettabile dipende interamente dalla frequenza degli arresti imprevisti e dal costo del materiale del pezzo in lavorazione.
