Fanuc A860-0370-V501 | Encoder Assoluto Alpha αA1000 — 1.000.000P, Senza Cavo, Tappo Rosso in Plastica, Motori Servo Fanuc Alpha Large-Frame

Panoramica

Il Fanuc A860-0370-V501 è la variante senza cavo dell'encoder assoluto αA1000 per i servomotori AC Fanuc della serie alpha large-frame.

A 1.000.000 di impulsi per giro, offre una risoluzione quindici volte superiore rispetto all'encoder αA64 (64K ppr) utilizzato sui motori alpha più piccoli — una specifica che riflette l'inerzia maggiore, la coppia più elevata e i requisiti di controllo della velocità più esigenti di motori come a12, a22, a30 e a40.

Il suffisso V nella numerazione dei codici articolo degli encoder Fanuc significa sempre una cosa: nessun cavo incluso. Il corpo dell'encoder viene fornito con il suo connettore per il cavo lato motore ma senza il cavo stesso. Il cavo — instradato dalla porta encoder del motore all'amplificatore servo — rimane con il motore durante una sostituzione dell'encoder o viene acquistato separatamente.

Per le operazioni di assistenza in cui il tappo del motore, il cavo e il connettore Amphenol rimangono indisturbati mentre viene sostituito solo il corpo dell'encoder, il V501 è la scelta appropriata: l'encoder di ricambio si collega direttamente al connettore lato motore del cavo esistente e l'installazione è completa senza manipolazione del cavo.

Questa filosofia di progettazione con suffisso V rispecchia quella che vediamo nelle varianti con suffisso V della famiglia αA64 (A860-0360-V501, V511), e la logica è la stessa — sostituzione dell'encoder più pulita con minore disturbo al cablaggio circostante.

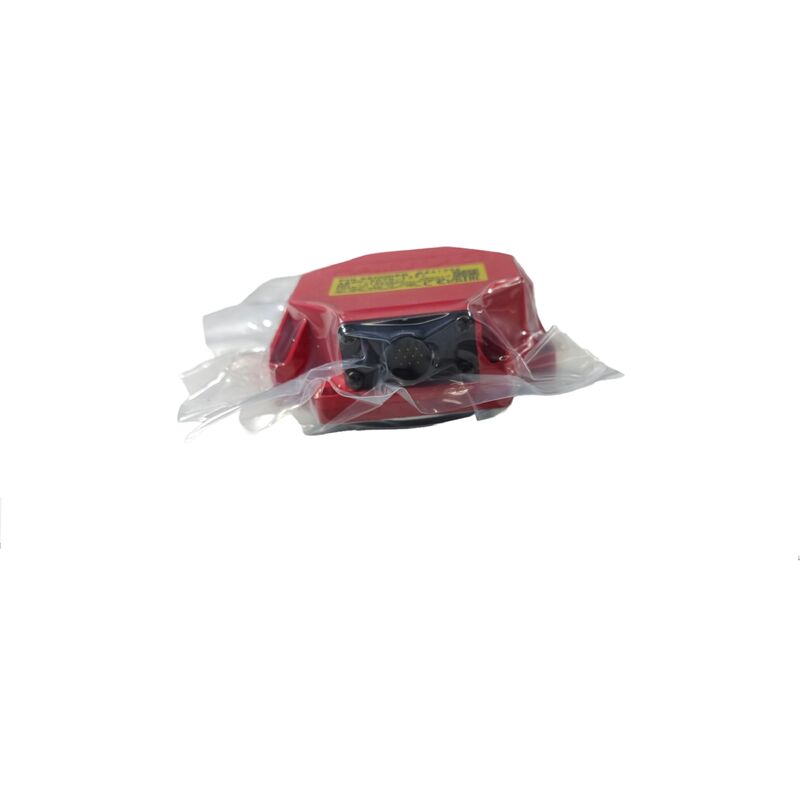

Il tappo rosso in plastica che alloggia questo encoder lo raggruppa visivamente con gli encoder della serie S e delle generazioni alpha precedenti. All'interno della famiglia A860-0370, il tappo rosso è l'identificatore fisico della generazione di encoder αA1000 per motori alpha grandi, distinguendolo dagli encoder della serie beta con alloggiamento nero e dalla generazione alpha i con corpo metallico che seguirà. Esaminando un motore sul campo, il tappo rosso sul retro del motore identifica a colpo d'occhio sia il tipo di encoder che la generazione del motore.

Il giunto di accoppiamento Oldham che collega l'assemblaggio del disco dell'encoder all'albero motore è un componente meccanico chiave dell'installazione V501.

Questo giunto compensa piccoli disallineamenti angolari e radiali tra l'albero dell'encoder e l'albero motore, riducendo lo stress sul cuscinetto dell'encoder dovuto al fuori asse dell'albero. Quando si installa un V501 di ricambio, verificare che il giunto sia in buone condizioni e correttamente posizionato — un giunto usurato o danneggiato produce rumore meccanico nel segnale dell'encoder e riduce la durata di servizio.

Il numero di parte alternativo A860-0370-T201 per questo encoder si riferisce alla variante T201 all'interno della stessa famiglia αA1000.

Il T201 include il cavo come parte dell'assemblaggio (suffisso T = con cavo), mentre il V501 no. Entrambi servono la stessa gamma di motori alpha grandi con risoluzione assoluta di 1M ppr.

Specifiche Chiave

1M ppr sui Motori Grandi — Perché la Risoluzione Scala con la Dimensione del Motore

La fisica del controllo servo spiega la risoluzione dell'αA1000. Un motore grande come l'a22 ha un'inerzia del rotore e del carico significativamente maggiore rispetto a un motore piccolo.

Maggiore inerzia significa che il loop di velocità deve gestire scambi di energia maggiori durante l'accelerazione e la decelerazione, e la qualità della stima della velocità dell'amplificatore ha un impatto diretto sulla stabilità del loop di corrente durante tali transitori.

L'encoder da 1M ppr fornisce circa 33 milioni di conteggi di fronte in quadratura al secondo alla velocità nominale di 2000 giri/min dell'a22 — una densità di dati che mantiene la stima della velocità fluida anche durante le transizioni di velocità che coinvolgono applicazioni di lavorazione ad alta inerzia.

A confronto, l'encoder αA64 sui motori alpha piccoli fornisce circa 2,1 milioni di conteggi in quadratura al secondo alla stessa velocità — del tutto adeguato per motori piccoli e a bassa inerzia, ma insufficiente per la qualità di controllo più fluida di cui necessitano i motori grandi.

Il passaggio di risoluzione di Fanuc tra le dimensioni del telaio del motore è un abbinamento ingegneristico tra la qualità del feedback richiesta dal loop servo e le caratteristiche meccaniche del motore.

V501 vs T201 — Scelta della Variante Corretta

Entrambi sono encoder αA1000 per gli stessi motori. La scelta dipende interamente dalla situazione del cavo nell'installazione del motore:

Se il cavo esistente del motore e il suo connettore Amphenol all'estremità dell'encoder sono intatti, in buone condizioni e rimarranno installati — utilizzare il V501.

L'encoder di ricambio si collega al cavo esistente. Assistenza più rapida, minor rischio di manipolazione del cavo.

Se il cavo del motore deve essere sostituito insieme all'encoder — utilizzare il T201.

Il T201 include il gruppo cavo, quindi sia l'encoder che il cavo arrivano come un set abbinato. Appropriato quando danni da refrigerante, usura del carrello cavi o danni al connettore significano che il cavo stesso deve essere rinnovato.

FAQ

D1: L'A860-0370-V501 può essere utilizzato su qualsiasi motore alpha o è limitato alle dimensioni a12 e superiori?

Il V501 è progettato per motori alpha large-frame — a12, a22, a30, a40 e le loro varianti αM e αL. Non è compatibile con motori alpha small o mid-frame perché le dimensioni fisiche del corpo dell'encoder e il modello di montaggio corrispondono solo all'alloggiamento posteriore del motore large-frame.

I motori small-frame α1, α2 e αM2.5 utilizzano la famiglia A860-0360 (αA64 64K ppr), e i motori di fascia media utilizzano encoder con specifiche corrispondenti.

La dimensione del telaio del motore determina quale encoder si adatta — incrociare sempre il numero d'ordine specifico del motore con la specifica dell'encoder prima di ordinare un ricambio.

D2: In che condizioni dovrebbe essere il giunto Oldham prima di installare un V501 di ricambio?

Esaminare il giunto per crepe, usura sulle fessure di innesto e segni di perdita di lubrificante o corrosione.

Il corpo del giunto è tipicamente di tipo con inserto in plastica o gomma che assorbe piccoli disallineamenti; un giunto indurito o crepato trasmette lo stress di disallineamento direttamente al cuscinetto dell'encoder, accelerando l'usura del cuscinetto.

Se il giunto mostra segni di deterioramento, sostituirlo insieme all'encoder. Far funzionare un nuovo encoder con un giunto usurato è una via prevedibile verso un guasto precoce dell'encoder e una sostituzione ripetuta in un lasso di tempo più breve del previsto.

D3: Il V501 include un dispositivo di backup della posizione come un supercondensatore?

No. Il V501 si affida interamente alla SRAM con backup della batteria dell'amplificatore servo per la ritenzione della posizione multi-giro assoluta tra i cicli di accensione. La batteria dell'amplificatore mantiene il conteggio della posizione durante lo spegnimento della macchina; una batteria sana significa che non è necessario un ritorno di riferimento all'avvio.

Una batteria scarica significa che il conteggio viene perso e è necessario un ritorno di riferimento dopo il successivo accensione.

La batteria dovrebbe essere sostituita prima che l'allarme BAT dell'amplificatore si attivi durante la produzione — la sostituzione proattiva secondo un programma (tipicamente ogni 2-3 anni, a seconda del tipo di batteria e della temperatura operativa) evita la perdita di dati di posizione.

D4: L'A860-0370-V501 viene testato prima della spedizione da un fornitore di servizi affidabile?

Un fornitore affidabile testerà il V501 su un banco di prova per motori alpha a circuito chiuso — montando l'encoder su un motore alpha compatibile, azionando il motore attraverso la sua gamma di velocità su un amplificatore servo Fanuc e un CNC, e verificando che il feedback assoluto seriale comunichi in modo pulito, che il conteggio della posizione sia stabile e accurato, e che il conteggio assoluto multi-giro si resettii e si ripristini correttamente dopo cicli di accensione simulati.

Un fornitore che descrive solo test elettrici da banco (senza rotazione del motore) fornisce un'assicurazione di qualità significativamente inferiore.

Chiedere specificamente il metodo di test e la generazione CNC utilizzata per il test prima di confermare un acquisto.

D5: Come dovrebbe essere conservato l'encoder V501 se acquistato come ricambio prima che il motore si guasti?

Conservare nella confezione originale o in una busta antistatica sigillata in un ambiente asciutto a temperatura ambiente (obiettivo 0°C a +30°C). Tenere lontano da forti vibrazioni, campi magnetici e umidità superiore al 70% RH.

Il disco ottico all'interno dell'encoder è il componente più sensibile — evitare lo stoccaggio dove potrebbe formarsi condensa sulla superficie del disco.

Prima dell'installazione, ruotare l'albero dell'encoder a mano per confermare la fluidità dei cuscinetti e ispezionare il connettore per le condizioni dei pin.

Se il ricambio è stato conservato per più di 18 mesi, vale la pena consultare il fornitore di servizi per un nuovo test prima di installarlo su una macchina di produzione.
