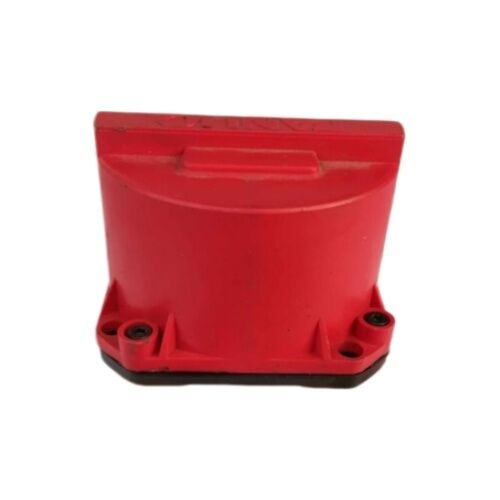

FANUC A860-0347-T001 Codificatore di impulso assoluto

Che cos'è l'A860-0347-T001?

Il FANUC A860-0347-T001 è un codificatore di impulsi assoluti di tipo serie A progettato come codificatore di sostituzione per i servomotori FANUC.Questa unità alimenta continuamente i dati di posizione e velocità in tempo reale al sistema di controllo CNC, rendendolo uno dei componenti di feedback più critici in qualsiasi utensile a motore FANUC.

Se la vostra macchina lancia allarmi legati al codificatore, si verifica uno spostamento dell'asse, o semplicemente si rifiuta di accendere correttamente, un codificatore di impulsi difettoso è spesso la causa principale.L'A860-0347-T001 è la soluzione specificata dal produttore per riportare l'asse in funzione.

Compatibilità ∙ A quali motori si adatta?

Questo codificatore d'impulso è appositamente progettato per due modelli specifici di servomotori FANUC:

• FANUC Modello 4-0Sservomotore
• FANUC Modello 3-0Sservomotore

Si connette tramite unconnettore di interfaccia D-SUBPrima di ordinare, verificare che la targa del motore corrisponda a una delle indicazioni sopra riportate.Utilizzando un codificatore incompatibile anche uno che si adatta fisicamente si tradurrà in errori di comunicazione all'amplificatore.

Perché l'encoder è più importante di quanto pensi

In un sistema CNC a circuito chiuso, il servomotore non "sa" dove si trova.Il momento in cui il circuito di feedback si rompe a causa di un disco di codifica rotto, l'ingresso di umidità, danni al cavo o usura normale, l'asse diventa imprevedibile.

L'A860-0347-T001 è untipo assolutoQuesto è un vantaggio fondamentale rispetto agli encoder incrementali:quando si riavvia la macchinaI dati di posizione vengono conservati e fidati immediatamente al riavvio.

Visualizzazione tecnica

Sintomi comuni di insufficienza che indicano questa parte

Non si riceve sempre un avvertimento chiaro.

• "Alarmi di errore eccessivo" o di servoassesul pannello CNC
• L'asse si muove in modo irregolare o si rifiuta di rispondere ai comandi
• La macchina non riesce a completare un ciclo di autodifesa
• Errori di posizione intermittenti che cancella e poi ritorna
• Danni fisici al corpo o al connettore dell'encoder (contaminazione da refrigerante, impatto)

Se la vostra macchina utilizza un comando FANUC serie 0, serie 15 o serie 16/18 iniziale abbinato a un motore Modello 3-0S o 4-0S, l'A860-0347-T001 è il sostituto corretto da esaminare.

Nota di installazione

La sostituzione di un codificatore di impulsi richiede un'attenta manipolazione.

1. Spegnere l' energia e bloccare completamente la macchinaprima di rimuovere l'encoder.
2. Prendi nota dell'orientamento del cavo e del connettore prima di scollegare qualsiasi cosa.
3. Dopo l'installazione, il CNC può richiedere unritorno della posizione di riferimentoo ripristinare la posizione a batteria a seconda del tipo di comando.
4. Ispezionare il cavo di codifica e i perni del connettore mentre il motore è accessibile.

In caso di dubbio, consultare il relativo manuale di manutenzione del servomotore FANUC (serie B-65165E o equivalente per il modello del motore).

Domande frequenti

D1: L'A860-0347-T001 è un componente FANUC OEM o un sostituto per il mercato dei prodotti di ricambio?

L'A860-0347-T001 è un numero di parte originale FANUC.o un sostituto compatibile da parte di terziPer le macchine critiche per la produzione, è generalmente raccomandato un nuovo OEM o un magazzino rinnovato testato professionalmente.Esistono alternative del mercato posteriore, ma possono comportare rischi di compatibilità con specifiche versioni del firmware di controllo.

D2: Quali comandi CNC FANUC funzionano con questo codificatore?

Questo codificatore di impulsi è associato a vecchi modelli di servomotori FANUC (3-0S e 4-0S), che erano comunemente abbinati a comandi CNC FANUC serie 0, serie 3 e serie 15,così come alcune configurazioni 16i/18i precedentiSe si utilizza un motore della serie αi o βi più recente, è necessario un modello di codificatore di impulsi diverso. La serie A860-0xxx-T copre molte generazioni e non sono intercambiabili.

D3: Posso riparare il mio codificatore esistente invece di sostituirlo?

In alcuni casi, le officine di riparazione specializzate possono ripristinare un codificatore d'impulso difettoso se il disco di codifica interno è fisicamente danneggiato o se il sensore ottico non funziona, la riparazione non è generalmente conveniente o affidabile rispetto all'installazione di una sostituzione testata.la maggior parte degli ambienti di produzione sceglie una sostituzione funzionante confermata piuttosto che un'unità riparata.

D4: La mia macchina mostra un "allarme di codificatore d'impulso"? significa sicuramente che l'encoder ha fallito?

Prima di sostituire l'encoder, verificare quanto segue: il cavo dell'encoder per verificare danni visibili o per verificare che i perni del connettore siano sciolti; il servoamplificatore per verificare i codici di guasto separati;e il backup della batteria CNC (una batteria morta su un sistema di codificatore assoluto genererà allarmi che imitano il guasto hardware del codificatore)- eseguire prima questi controlli - possono risparmiare tempo e costi significativi.

D5: Come deve essere conservato l'A860-0347-T001 se non è installato immediatamente?

Conservare nell' imballaggio antistatico originale in un ambiente asciutto e stabile in termini di temperatura.I componenti ottici interni sono sensibili alla polvere e all'umiditàLa maggior parte dei fornitori industriali raccomanda l'installazione entro 12 a 24 mesi dall'acquisto per una migliore affidabilità;la conservazione a lungo termine oltre tale limite deve essere accompagnata da una prova di funzionalità prima dell'installazione su una macchina attiva;.

Prima di ordinare codificatori di ricambio, controllare sempre la targhetta del motore e la documentazione della macchina.I numeri di modello della serie FANUC A860 sono strettamente correlati ma non universalmente intercambiabili.
