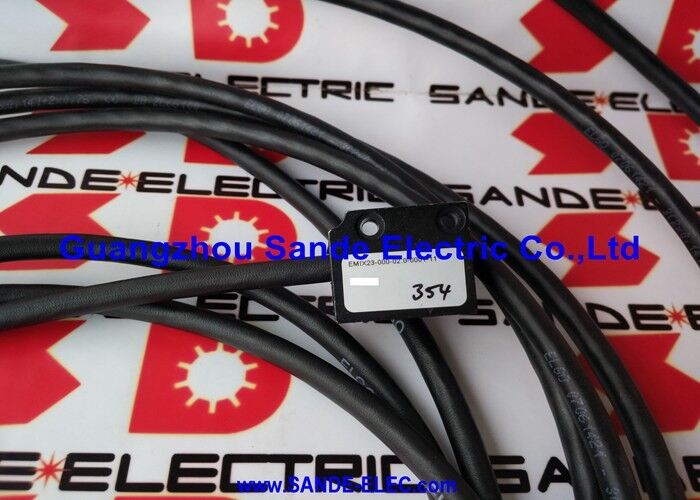

Testina di lettura magnetica OEM EMIX23-000-02.0-0001-11

Elgo EMIX23-000-02.0-0001-11 ∙ Magnetic Incremental Linear Encoder ∙ 1μm Resolution, 5V TTL, 2.0m Cable, A/B/Z Quadrature Output

Visualizzazione

IlElgo EMIX23-000-02.0-0001-11è un codificatore lineare magnetico incrementale compatto che consente la misurazione della posizione in risoluzione di 1 μm per applicazioni in cui una scala di vetro sarebbe troppo fragile, troppo ingombrante o troppo costosa,e dove una semplice uscita quadratura a livelli logici TTL è tutto il controllo a valle esigenze.

La serie EMIX23 di Elgo integra la testa del sensore e l'elettronica di valutazione in un singolo alloggiamento, senza una scatola elettronica separata, nessuna unità di interpolazione e nessun amplificatore aggiuntivo richiesto.Il 2.0m cavo preassemblato che esce direttamente dalla testa del sensore e termina in fili aperti per il collegamento alla scheda di ingresso digitale del sistema ricevente.

Il principio di misurazione è magnetico: la testa del sensore scansiona l'alternanza del polo nord e del polo sud sul nastro magnetico Elgo MB20-20 (2 mm di passo del polo),che produce un segnale sinusoidale che l'elettronica integrata interpola in uscita di onda quadrata.

per la regolazione della risoluzione di 0,001 mm con attivazione a 4 bordi, the 2mm pole pitch of the tape is divided electronically into 500 increments per pole pitch — a level of interpolation that delivers 1µm position granularity from a contact-free magnetic sensing mechanism with no moving parts in the sensor.

Il suffisso -11 nel numero della parte specifica i livelli di tensione di alimentazione 5V CC e di uscita TTL.

Le uscite TTL (0V logico basso, 5V logico alto) sono direttamente compatibili con i circuiti di ingresso digitale della maggior parte dei PLC, dei motion controller, degli indicatori di posizione,con un'interfaccia CNC senza necessità di conversione di livello.

Le coppie di uscite differenziali (A/A′, B/B′,Z/Z′) consentono di collegare il segnale agli ingressi del ricevitore differenziale per una migliore immunità acustica negli impianti in cui il cavo attraversa un ambiente elettricamente rumoroso.

La lunghezza del cavo di 2,0 m è lo standard di Tosoku; i cavi più lunghi fino a 30 m sono disponibili come varianti d'ordine, identificati dal campo lunghezza del cavo nel numero di parte.Per la maggior parte degli impianti di macchine in cui la testa del sensore è montata su un carrello in movimento e il cavo termina in un armadietto di controllo vicino, 2 metri sono sufficienti.

per le grandi distanze di percorrenza della macchina in cui la distanza tra il carrello e l'armadio supera i 2 m, ordering the appropriate longer cable variant at specification time is the correct approach — extending the cable after the fact by splicing may degrade signal quality at the 5V TTL levels used by this variant.

Specificità principali

Codifica lineare magnetica Perché e quando

Gli encoder lineari magnetici occupano una nicchia distinta nel panorama delle misurazioni di posizione.

Sono più resistenti alla contaminazione rispetto agli encoder ottici (senza scala di vetro da graffiare o frantumare), meccanicamente più semplici da installare (tavola adesiva piuttosto che metodi di messa a terra di precisione),e in grado di coprire lunghe distanze di misurazione economicamente.

L'EMIX23 estende questi vantaggi con una risoluzione a gamma completa di μm che in precedenza era raggiungibile solo con scale ottiche di vetro.

I principali settori di applicazione sono i macchinari per la lavorazione del legno di precisione, le apparecchiature per la fabbricazione di lamiere, le macchine da segatura e da taglio,e l'automazione industriale generale, dove è richiesta una risoluzione di 1 μm, ma l'esposizione ambientale , frammenti di metallo, liquido di raffreddamento, vibrazioni rendono il rilevamento ottico impraticabile.

L'immunità magnetica dell'EMIX23 ai contaminanti non magnetici significa che continua a produrre dati di posizione affidabili in ambienti che degraderebbero rapidamente un sistema di scala ottica.

Impulso di riferimento e note d'installazione

The Z/Z′ differential output provides one reference pulse per pass across the tape's reference mark — this is the point the controller uses to establish an absolute reference position within the incremental measurement range.

Il suffisso R opzionale di Elgo (non incluso nel numero di parte di questa variante) consente una posizione di impulso di riferimento liberamente definibile;la versione standard -000 senza l'opzione R utilizza il marchio di riferimento fisso del nastro.

Il montaggio della testa del sensore richiede il mantenimento di uno spazio compreso tra 0,1 e 0,8 mm tra la superficie del sensore e la superficie del nastro per tutto il campo di misura.Elgo specifica le tolleranze di montaggio per l'EMIX23 che devono essere osservate durante l'installazione per garantire la risoluzione specificata.

Un intervallo al di fuori di questo intervallo produce una diminuzione dell'ampiezza del segnale o una perdita di segnale.

Domande frequenti

D1: L'EMIX23-000-02.0-0001-11 può raggiungere la sua risoluzione di 1μm su tutta la lunghezza del cavo di 2,0 m senza degrado del segnale?

L'uscita differenziale TTL a 5 V e' progettata per mantenere l'integrità del segnale su un cavo di 2 metri.

La topologia della linea differenziale (pari di segnali complementari A/A′, B/B′, Z/Z′) annulla il rumore di modalità comune indotto sul cavo,che è la principale fonte di degrado del segnale nei cavi di codifica che attraversano gli armadi delle macchine.

Assicurarsi che gli ingressi riceventi siano ricevitori differenziali (compatibili con RS-422) per sfruttare appieno la topologia differenziale.È possibile collegare le uscite differenziali agli ingressi a singolo estremo, ma sacrifica il beneficio del rifiuto del rumore.

D2: Quale nastro magnetico deve essere utilizzato con l'EMIX23-000-02.0-0001-11?

L'EMIX23 a risoluzione di 0,001 mm (1μm) richiede il nastro magnetico MB20-20 di Elgo con EPS (magnetizzazione a polo singolo) per una risoluzione ≤1μm.

Per le risoluzioni più grossolane di 1 μm (ad esempio, 0,005 mm), è accettabile il nastro standard MB20-20 senza la designazione EPS.

Il nastro EPS ha confini di poli di tolleranza più fine che sono necessari per l'elettronica di interpolazione per ottenere una risoluzione precisa di 1 μm.

L'utilizzo di nastro standard con l'EMIX23 configurato a 1 μm produrrà un'uscita, ma la precisione delle specifiche non può essere garantita.

D3: Come viene utilizzato l'impulso di riferimento dell'EMIX23 in un'installazione pratica?

L'impulso Z scatta una volta per passaggio sul marcatore di riferimento del nastro.

In una macchina, il regolatore utilizza il primo impulso Z rilevato dopo l'accensione o dopo un movimento di ricerca definito per stabilire il punto di riferimento assoluto zero dell'asse dopo questo passaggio di riferimento.il controllore conosce la sua posizione all'interno del sistema di coordinate della macchina e può inserire il controllo della posizione a circuito chiuso.

La posizione dell'impulso Z è una posizione fisica fissa sul nastro, quindi il passaggio di riferimento stabilisce sempre la stessa posizione del dato.

Se il movimento della macchina porta l'asse attraverso la posizione del marcatore Z durante la produzione normale, il regolatore nota semplicemente l'impulso Z e continua.

D4: L'EMIX23-000-02.0-0001-11 è adatto per applicazioni di movimento ad alta velocità e qual è la velocità massima di attraversamento?

b. "tecnologia" per l'elaborazione di "tecnologie" per la "produzione", la "produzione" o la "produzione" di "tecnologie" per la "produzione", la "produzione" o la "produzione" di "tecnologie" per la "produzione", la "produzione" o la "produzione" di "tecnologie" per la "produzione", la "produzione" o la "produzione" di "tecnologie" per la "produzione", la "produzione", la "produzione", la "produzione" o la "produzione".

a risoluzione di 1 μm, per una velocità di traversata di 1 m/s è necessario 1,000Contare i bordi a 1.000 per secondo.

The EMIX23 electronics at this resolution are rated for speeds that accommodate typical industrial machine tool and automation traverse velocities — confirm against Elgo's specification sheet for the maximum specified traverse speed at the ordered resolution to verify suitability for the specific application's rapid traverse speed.

D5: Qual è la regolazione raccomandata dell'intervallo tra sensore e nastro durante l'installazione e come viene verificata?

L'intervallo di installazione obiettivo è compreso tra 0,1 mm e 0,8 mm, con 0,5 mm come punto medio pratico che fornisce tolleranza contro le variazioni meccaniche durante il funzionamento della macchina.

Elgo offers an optional LED distance monitoring function (suffix E in the part number) that signals when the gap is within the acceptable range during installation — this option is not included in the -02.0-0001-11 variante standard ma è disponibile nella corrispondente parte con suffisso E.

Senza l'opzione di monitoraggio a LED, l'intervallo viene impostato utilizzando sensori durante l'installazione.

Dopo l'installazione, la qualità del segnale di uscita A/B può essere osservata su un oscilloscopio per confermare transizioni di onde quadrate pulite,che servono come conferma pratica che il gap è entro il raggio operativo.
