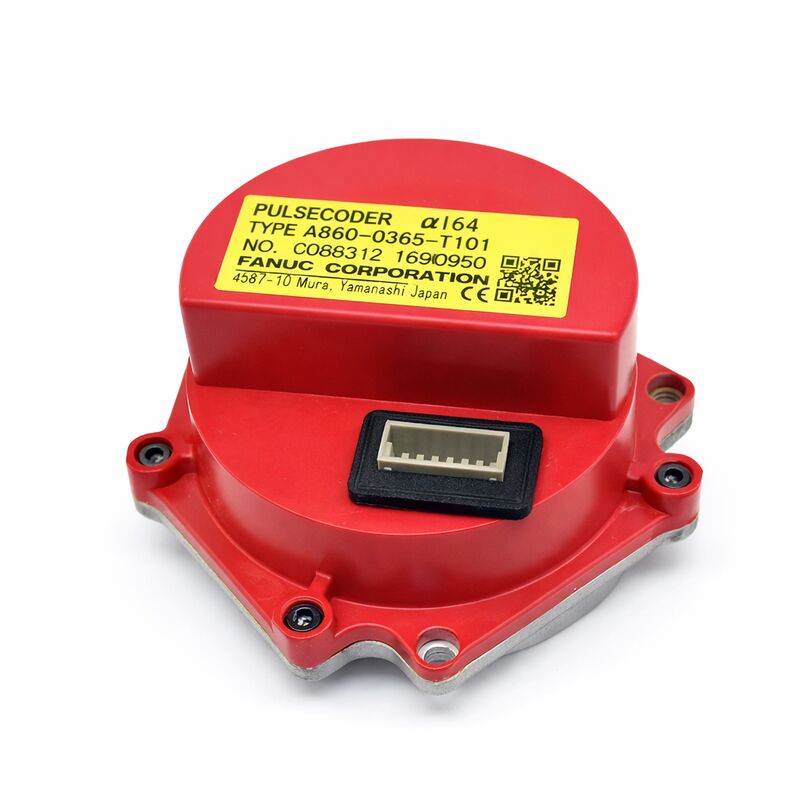

Fanuc A860-0365-T001 | Encoder Incrementale Alpha αi64 — 64.000 P/giro, Connettore D-Sub a 15 pin, Servomotori AC Alpha di piccola taglia

Panoramica

Il Fanuc A860-0365-T001 è l'encoder incrementale αi64 (64K ppr) per servomotori AC Fanuc serie alpha di piccola taglia, dotato di un connettore D-Sub a 15 pin sul corpo dell'encoder. Serve la stessa gamma di motori del suo omologo assoluto αA64 (A860-0360-T001) — i motori alpha di piccola taglia a1/3000, a2/2000, a2/3000 e αM2.5/3000 — ma opera su principi di feedback fondamentalmente diversi.

Mentre l'encoder assoluto mantiene la memoria di posizione attraverso i cicli di alimentazione della macchina, l'encoder incrementale T001 conta gli impulsi da una posizione di partenza arbitraria ogni volta che la macchina viene accesa. Il ritorno di riferimento è obbligatorio dopo ogni ciclo di alimentazione, comprese le interruzioni impreviste.

Il connettore D-Sub a 15 pin sull'A860-0365-T001 si collega al gruppo cavo encoder del motore, che arriva all'ingresso encoder dell'amplificatore servo.

Il tipo di connettore D-Sub su questa variante lo distingue all'interno della famiglia A860-0365 dalle varianti con cavo integrato — il T001 è un corpo encoder solo connettore, separato dal cavo, consentendo al cavo di rimanere installato sul motore durante la sostituzione dell'encoder.

Per applicazioni di macchine utensili in cui la sequenza di ritorno di riferimento è una parte normale e accettata della procedura di avvio, l'αi64 incrementale fornisce un feedback affidabile di 64K ppr senza l'overhead di manutenzione della batteria di un'installazione di encoder assoluto.

Non c'è batteria da monitorare, nessun rischio di perdita di dati di posizione assoluta da una cella scarica e nessun allarme BAT a cui rispondere.

L'encoder conta semplicemente gli impulsi dal momento in cui il motore inizia a ruotare — semplice, robusto e ampiamente montato sulla generazione di motori alpha.

La disponibilità dell'A860-0365-T001 da canali di surplus e di scambio riflette la popolazione di motori alpha ancora in servizio attivo in tutto il mondo.

I motori alpha di piccola taglia sono montati su assi più leggeri di centri di lavoro, torni e macchine speciali dove un azionamento servo compatto e a coppia moderata è tutto ciò che l'applicazione richiede.

Questi motori rimangono produttivi a lungo dopo essere usciti dal catalogo attuale di Fanuc, e l'encoder T001 è il componente più comunemente necessario per mantenerli in funzione.

Specifiche Chiave

Connettore D-Sub — Identificazione e Compatibilità Cavo

Il D-Sub a 15 pin è uno standard di connettore industriale ampiamente riconosciuto — alloggiamento trapezoidale, 15 contatti su due file, ritenzione con vite a testa zigrinata o fermo a filo.

Sull'A860-0365-T001, questo connettore è l'interfaccia di accoppiamento tra il corpo encoder e il cavo encoder del motore.

Il corpo encoder si collega alla presa del cavo; il cavo trasporta i segnali encoder A/B/Z (livelli differenziali RS-422) dall'encoder alla scheda di ingresso encoder dell'amplificatore servo.

Quando si acquista un T001 sostitutivo, verificare che il cavo esistente del motore abbia la presa D-Sub a 15 pin all'estremità dell'encoder.

La famiglia A860-0365 include varianti T001 (D-Sub) e T101 (cavo cablato / Amphenol), e queste non sono meccanicamente intercambiabili all'estremità del motore senza modifiche al cavo.

Ordinare la variante di connettore sbagliata comporta un encoder che fisicamente non può connettersi al cavo installato — una situazione recuperabile se individuata prima che il motore venga rimontato, ma costosa se individuata solo dopo che la macchina è stata disinstallata.

Feedback Incrementale Senza Dipendenza dalla Batteria

L'assenza di backup della batteria è sia il compromesso che il vantaggio operativo dell'αi64 T001. Sul lato del compromesso: la macchina non può riprendere dalla sua posizione esatta dopo un ciclo di alimentazione senza eseguire un ritorno di riferimento.

Sul lato del vantaggio: non c'è batteria da scaricare inosservata, nessun allarme BAT a cui rispondere durante la produzione e nessun rischio di corruzione dei dati di posizione da una cella della batteria scarica.

Per le macchine utensili che vengono spente quotidianamente come parte delle normali operazioni, il ritorno di riferimento all'avvio aggiunge da 1 a 3 minuti per asse al tempo di pronto della macchina — un piccolo overhead che la maggior parte degli ambienti di produzione accetta senza difficoltà.

Per le macchine che raramente vengono spente, la differenza operativa tra feedback incrementale e assoluto è ancora meno significativa in pratica, poiché il ritorno di riferimento è infrequente in entrambi i casi.

FAQ

D1: Qual è la differenza pratica tra l'A860-0365-T001 e l'A860-0360-T001 sullo stesso motore?

Entrambi gli encoder si adattano agli stessi motori alpha di piccola taglia e producono un feedback di 64K ppr alla stessa generazione CNC. Il T001 (famiglia A860-0360) è un encoder assoluto — mantiene la posizione attraverso i cicli di alimentazione utilizzando un conteggio multi-giro con supporto batteria.

Il T001 (famiglia A860-0365, oggetto di questa descrizione) è un encoder incrementale — parte da zero ad ogni accensione e richiede il ritorno di riferimento.

Se la specifica originale di un motore richiede un encoder assoluto, l'installazione di un encoder incrementale al suo posto modifica il comportamento di avvio della macchina: il CNC richiederà il ritorno di riferimento dopo ogni ciclo di alimentazione.

Questa modifica deve essere riflessa nel parametro CNC per il tipo di encoder (tipicamente parametro n. 2024 sui sistemi Fanuc compatibili) prima che l'asse possa funzionare.

D2: L'A860-0365-T001 può essere installato su un motore che originariamente aveva un encoder variante T101?

Il T001 utilizza un connettore D-Sub a 15 pin; il T101 ha un cavo cablato (o connettore Amphenol a seconda della specifica variante T101).

Se la presa del cavo del motore è una presa D-Sub femmina, il T001 si adatta direttamente.

Se il cavo del motore ha un connettore diverso (Amphenol o cablato), il cavo all'estremità del motore deve essere adattato o sostituito prima che il T001 possa essere installato.

Si tratta di un'operazione di adattamento del cavo, non di una barriera di compatibilità fondamentale — la specifica elettrica di entrambe le varianti di encoder è identica per la stessa gamma di motori.

D3: Come funziona il ciclo di ritorno di riferimento con questo encoder e cosa fa l'impulso Z?

All'accensione, il CNC guida l'asse verso l'interruttore di riferimento hardware a una velocità di avvicinamento impostata. Quando l'interruttore scatta, il CNC rallenta l'asse a una velocità di strisciamento e attende il primo impulso Z (uno per giro motore) che si verifichi.

La posizione fisica dell'impulso Z sul disco è fissata dalla costruzione interna dell'encoder, quindi lo stesso impulso Z scatta nella stessa posizione angolare ad ogni giro.

Il CNC imposta il riferimento di posizione macchina dell'asse in questo evento di impulso Z e memorizza la relazione tra la posizione dell'impulso Z e lo zero macchina.

Questa sequenza si ripete identicamente ad ogni accensione, quindi il ritorno di riferimento atterra sempre nella stessa posizione macchina — ripetibile entro un conteggio encoder.

D4: Cosa controllare quando un asse con l'A860-0365-T001 fallisce il ritorno di riferimento in modo affidabile ma mostra una crescente dispersione dell'impulso Z nel tempo?

La dispersione dell'impulso Z — dove la posizione di ritorno di riferimento varia di una piccola ma osservabile quantità ad ogni ciclo — indica che l'impulso Z non scatta più in modo coerente alla stessa angolazione dell'albero.

Le cause includono: un disco ottico contaminato o degradato (la traccia Z sul disco ha accumulato particolato o è stata graffiata), usura dei cuscinetti nell'encoder (gioco assiale o radiale fa oscillare il disco, spostando leggermente la posizione dell'impulso Z), o contaminazione intermittente sul fotorilevatore interno dell'encoder.

Nessuna di queste condizioni è correggibile sul campo. Un encoder che mostra dispersione dell'impulso Z deve essere sostituito prima che la dispersione diventi abbastanza grande da causare fallimenti del ritorno di riferimento o errori di posizione durante la produzione.

D5: C'è il rischio che l'installazione di un encoder specificato in modo errato possa danneggiare l'amplificatore servo?

Il circuito di ingresso encoder dell'amplificatore servo è progettato per i livelli del segnale seriale/quadratura degli encoder Fanuc alpha. Collegare un encoder che produce segnali al di fuori di questi livelli (ad esempio, un encoder di terze parti con livelli di uscita di tensione incompatibili) potrebbe danneggiare il circuito di ingresso.

Tuttavia, all'interno della famiglia di encoder Fanuc alpha — T001, T101, V501, ecc. — tutte le varianti producono livelli di segnale compatibili per la stessa generazione di amplificatori.

Il rischio di danni hardware deriva principalmente dall'incompatibilità di tensione (installare un encoder con una tensione di alimentazione o una specifica di tensione di uscita diversa) piuttosto che dalla scelta della variante di connettore sbagliata all'interno della famiglia alpha.

Verificare sempre la compatibilità della tensione di alimentazione (tipicamente 5V DC per gli encoder alpha) quando si valuta qualsiasi sostituzione, comprese le unità di surplus da fonti non verificate.
