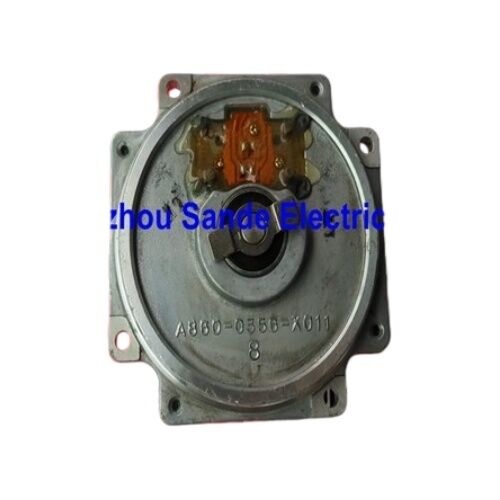

Encoder Servo Motore Rotativo Continuo FANUC A860-0356-X011

Codificatore a impulsi rotativo continuo FANUC A860-0356-X011 — Encoder assoluto αA64 per servomotori FANUC serie Alpha

Il componente dietro ogni movimento preciso dell'asse

C'è un piccolo ma critico componente hardware montato sul retro del tuo servomotore FANUC serie Alpha a cui la maggior parte degli operatori di macchine non pensa mai — finché non si guasta. Il A860-0356-X011 è il rotore interno e l'elemento di rilevamento del αA64 (AA64) pulse coder, la famiglia di encoder seriali assoluti che ha conferito intelligenza posizionale a un'intera generazione di servomotori FANUC Alpha.

Questo numero di parte appare in più riferimenti incrociati sul mercato. L'assemblaggio completo dell'encoder è ampiamente elencato come A860-0360-T201, A860-0360-V501, o A860-0360-V511 — l'A860-0356-X011 identifica il disco/rotore interno dell'encoder alloggiato all'interno di quell'assemblaggio con cappuccio rosso. Quando si cerca un encoder sostitutivo per un motore serie Alpha, sia la designazione del rotore che il numero dell'assemblaggio completo possono apparire negli elenchi dei fornitori, ed entrambi si riferiscono alla stessa unità funzionale necessaria per ripristinare l'asse.

Cosa significa realmente "AA64" — e perché la risoluzione è importante

La designazione AA64 si scompone come segue: A per serie Alpha, A per tipo Assoluto, 64 per 64.000 impulsi per rivoluzione. Quel dato di risoluzione — 64K conteggi per giro — è ciò che separa questa generazione di encoder FANUC dalle unità più vecchie a risoluzione inferiore e definisce la precisione di posizionamento disponibile per il controllo CNC.

A 64.000 conteggi per rivoluzione, l'amplificatore servo riceve dati di posizione estremamente dettagliati ad ogni rotazione dell'albero. Su una vite a ricircolo di sfere con passo di 10 mm, ciò si traduce in una risoluzione di posizione di 0,15625 micrometri per conteggio dell'encoder — molto più fine della precisione meccanica della maggior parte delle macchine utensili, che è esattamente il punto. Si desidera che il sistema di feedback sia l'elemento più accurato della catena, in modo che non diventi mai il fattore limitante nelle prestazioni di posizionamento della macchina.

La natura assoluta di questo encoder è ugualmente significativa. A differenza degli encoder incrementali che misurano solo il movimento relativo da un punto di partenza noto, un encoder assoluto conserva il suo valore di posizione anche quando la macchina è spenta. Quando la macchina si avvia la mattina successiva, il CNC sa già esattamente dove si trova ogni asse. Nessun ciclo di punto di riferimento richiesto. L'amplificatore servo legge la posizione memorizzata immediatamente all'accensione e la macchina è pronta per l'uso.

Panoramica Tecnica

Dove si trova questo encoder e come si collega

Il codificatore a impulsi αA64 si monta all'interno della distintiva calotta terminale rossa in plastica sul retro dei servomotori FANUC serie Alpha. L'encoder si accoppia all'albero motore tramite un accoppiamento di precisione che trasmette la rotazione senza gioco o slittamento. La calotta rossa — alloggiamento encoder, accoppiamento e PCB insieme — è un'unità autonoma che si aggancia alla campana posteriore del motore.

Il connettore a 14 pin trasporta sia l'alimentazione all'encoder sia l'uscita dati seriale all'amplificatore servo. Nell'architettura del codificatore a impulsi seriale di FANUC, i dati di posizione vengono trasmessi come flusso seriale digitale anziché come impulsi incrementali grezzi. Ciò rende il segnale più resistente al rumore sulla linea dal motore all'amplificatore e trasporta dati più ricchi — posizione assoluta, velocità e stato — in un formato con cui il DSP dell'amplificatore può lavorare direttamente.

Un punto pratico chiave: il cavo dell'encoder non fa parte dell'assemblaggio A860-0356-X011 / A860-0360 e deve essere procurato separatamente se danneggiato. I guasti del cavo sulla linea a 14 pin causano allarmi servo che sono sintomaticamente identici a un guasto hardware dell'encoder, quindi il cavo è sempre la prima cosa da controllare prima di condannare l'encoder stesso.

Identificazione del motore Alpha: riconoscimento della giusta compatibilità

I servomotori FANUC serie Alpha che utilizzano questo encoder portano tipicamente il suffisso alfanumerico B75 nel codice d'ordine del motore — ad esempio, A06B-0127-B075, A06B-0163-B075 e designazioni simili. Il "75" nel codice motore era la convenzione di FANUC per indicare un motore Alpha equipaggiato con il codificatore a impulsi assoluto αA64.

Se non si è sicuri che il proprio motore utilizzi questo encoder, l'identificatore fisico è la calotta rossa in plastica sull'estremità non motrice del motore. I motori serie Alpha con questa calotta utilizzano l'encoder della famiglia A860-0360. Calotte blu o grigie indicano diverse generazioni di encoder con specifiche interne diverse e tipi di connettori diversi — non sono intercambiabili.

Schemi di guasto tipici e cause

L'encoder αA64 è un dispositivo ottico — un LED illumina un disco di vetro inciso di precisione e i fotodetettori leggono il pattern. Diversi meccanismi di guasto sono rilevanti per la pianificazione della manutenzione:

Contaminazione da refrigerante. Questa è la causa più comune di guasto prematuro sulle macchine utensili. Il refrigerante che penetra attraverso le tenute dell'albero motore o attraverso una guarnizione danneggiata del passacavo raggiunge l'assemblaggio ottico dell'encoder. Anche un sottile film sul disco di vetro interrompe il percorso ottico. A differenza di altri guasti elettrici che si verificano improvvisamente, i guasti correlati alla contaminazione spesso progrediscono gradualmente — allarmi servo intermittenti che si risolvono e ritornano, oscillazione dell'asse a basse velocità o errori di posizionamento che si accumulano lentamente prima di attivare un guasto grave.

Perdita di posizione assoluta con batteria di backup. La posizione assoluta in questi encoder è mantenuta da una batteria di backup quando la macchina è spenta. Quando la tensione della batteria scende al di sotto della soglia, l'encoder non può mantenere i dati di posizione durante un ciclo di spegnimento/accensione. Il sintomo è un "allarme batteria codificatore a impulsi" all'accensione, seguito da una richiesta di eseguire un ritorno al punto di riferimento. Questo è un elemento di manutenzione, non un guasto hardware — ma se ignorato e la batteria si scarica completamente, l'encoder potrebbe perdere i suoi dati di calibrazione interni e richiedere la sostituzione anche se l'assemblaggio ottico è perfettamente funzionante.

Danni da urti fisici. Il disco di vetro di precisione all'interno dell'encoder non è progettato per assorbire urti. La caduta di un motore, o un evento di collisione che trasmette uno shock attraverso l'albero motore, può rompere il disco. Il risultato è un allarme encoder immediato e non recuperabile.

Componenti ottici invecchiati. Dopo molti anni di funzionamento continuo, la sorgente LED si attenua gradualmente. Quando la sua uscita scende al di sotto della soglia minima richiesta dai fotodetettori, la qualità del segnale degrada. Questo è un meccanismo di usura a lungo termine piuttosto che un guasto improvviso, ma è il motivo per cui la sostituzione dell'encoder è talvolta proattiva su macchine con ore di funzionamento molto elevate.

Un codificatore rotativo continuo — cosa aggiunge questa designazione

Il descrittore "rotativo continuo" nell'elenco di questo prodotto riflette una specifica distinzione di capacità all'interno della famiglia αA64. Alcuni codificatori a impulsi nella gamma FANUC sono progettati per assi servo standard in cui il motore ruota in archi limitati — al massimo poche rivoluzioni in qualsiasi direzione. Un codificatore a impulsi rotativo continuo è progettato per applicazioni in cui il motore può ruotare indefinitamente in una direzione: tavole rotanti, attrezzature di avvolgimento, assi C di centri di tornitura o meccanismi di indicizzazione che accumulano giri senza limiti.

In pratica, l'architettura interna di conteggio multi-giro gestisce l'intervallo di posizione esteso. L'encoder non sa solo dove si trova l'albero all'interno di una rivoluzione — traccia anche quante rivoluzioni complete sono state completate, nell'intero intervallo operativo previsto della macchina. Questa capacità di posizione assoluta estesa è ciò che indica la designazione "rotativo continuo": questo encoder non perderà il riferimento di posizione dopo un certo numero di giri, rendendolo appropriato per applicazioni ad alta rotazione che un encoder assoluto a giro singolo standard non potrebbe servire in modo affidabile.

Riepilogo dei riferimenti incrociati

Gli acquirenti che cercano questo encoder incontreranno diversi numeri di parte a seconda del manuale, del catalogo ricambi o dell'elenco fornitori consultato. I seguenti si riferiscono tutti alla stessa famiglia di assemblaggi encoder αA64:

• A860-0356-X011 — designazione del rotore/elemento interno
• A860-0360-T201 — assemblaggio completo standard
• A860-0360-V501 — variante con backup supercondensatore (sostituisce la batteria in alcune configurazioni)
• A860-0360-V511 — variante con supercondensatore, revisione successiva

Al momento dell'ordine, confermare con il fornitore quale variante specifica è compatibile con la configurazione del sistema di backup del proprio motore — le varianti basate su batteria e quelle basate su condensatore svolgono la funzione di mantenimento della posizione assoluta in modo diverso e non sono sempre intercambiabili senza aggiustamenti dei parametri sull'amplificatore servo.

Domande frequenti

D1: Con quali servomotori FANUC è compatibile l'encoder A860-0356-X011 / A860-0360-T201?

Questo encoder è progettato per servomotori AC FANUC serie Alpha — in particolare quelli il cui codice d'ordine motore termina con il suffisso B75, come A06B-0127-B075 o A06B-0163-B075 e designazioni simili nella gamma di motori Alpha. L'identificatore fisico è la calotta rossa in plastica sull'estremità non motrice del motore. I motori delle serie Beta di FANUC, i vecchi motori DC serie S o i motori più recenti serie αi utilizzano tipi di encoder diversi con connettori e formati di segnale diversi, e la famiglia A860-0360 non è compatibile con queste piattaforme. Verificare sempre la targhetta del motore o il codice d'ordine prima di acquistare un encoder sostitutivo.

D2: Qual è la differenza tra A860-0360-T201, A860-0360-V501 e A860-0360-V511 — possono essere utilizzati in modo intercambiabile?

Tutti e tre sono codificatori a impulsi assoluti αA64 con 64.000 impulsi per rivoluzione e uscita seriale a 14 pin. La differenza funzionale risiede nel modo in cui la posizione assoluta viene mantenuta quando la macchina è spenta. La variante T201 si basa su una batteria esterna nell'armadio CNC per mantenere la memoria di posizione dell'encoder. Le varianti V501 e V511 incorporano un supercondensatore interno che immagazzina carica sufficiente per mantenere i dati di posizione per un periodo definito senza la batteria dell'armadio. Nella maggior parte delle situazioni di manutenzione pratica, queste varianti sono intercambiabili, ma i parametri dell'amplificatore servo e le impostazioni dell'allarme batteria potrebbero dover essere controllati dopo la sostituzione. Consultare la documentazione del proprio amplificatore servo prima di installare una variante diversa dall'originale.

D3: La macchina mostra un allarme codificatore a impulsi su questo asse. Come posso confermare che l'encoder sia effettivamente difettoso prima di ordinare una sostituzione?

Iniziare con il cavo e il connettore dell'encoder, non con l'encoder stesso. Scollegare il cavo all'estremità dell'amplificatore servo e ispezionare i pin del connettore a 14 pin per corrosione, contatti piegati o residui di refrigerante. Eseguire un controllo di continuità lungo ogni conduttore. Le interruzioni intermittenti — in particolare nei conduttori schermati — sono una causa frequente di allarmi codificatore a impulsi e sono facili da trascurare senza un test accurato. Controllare anche la tensione di backup della batteria se l'allarme è correlato alla batteria. Se il cavo e la batteria sono entrambi a posto, e la sostituzione con un cavo funzionante non risolve l'allarme, è molto probabile che l'assemblaggio ottico o il PCB dell'encoder si siano guastati. Su macchine con controlli FANUC serie 0i, 16i o 30i, il numero di allarme specifico visualizzato aiuterà a restringere se il guasto è un guasto ottico, un guasto di comunicazione o un guasto dei dati di posizione — ognuno punta a una diversa modalità di guasto all'interno dell'encoder.

D4: Questo encoder può essere riparato o deve essere sostituito interamente?

La riparazione a livello di componente dei codificatori a impulsi αA64 è tecnicamente possibile ma è limitata a specifiche modalità di guasto. Gli assemblaggi ottici contaminati possono a volte essere puliti da specialisti con strutture adeguate, e le riparazioni a livello di PCB sono fattibili per determinati guasti di componenti. Tuttavia, se il disco encoder in vetro stesso è rotto o scheggiato, o se la sorgente LED si è guastata, la sostituzione è l'unica opzione pratica — la precisione dei componenti ottici interni non è mantenibile sul campo. Il costo e il tempo coinvolti nella riparazione professionale dell'encoder rendono spesso un'unità sostitutiva testata la scelta più pratica, in particolare quando si considera il costo del fermo produzione. Se si tenta una riparazione, l'encoder deve essere testato dinamicamente alla velocità operativa dopo qualsiasi intervento — il solo test statico da banco non rivela tutte le modalità di guasto in un encoder assoluto ottico.

D5: Perché la serie FANUC Alpha utilizza un cappuccio rosso sull'encoder — e il colore indica qualcosa di significativo?

Il cappuccio terminale rosso sui servomotori FANUC serie Alpha è un identificatore visivo deliberato per la generazione di encoder installata in quel motore. Serve uno scopo pratico durante la manutenzione: un tecnico che ispeziona una fila di motori può vedere immediatamente da lontano nell'armadio quali motori montano encoder αA64 (cappuccio rosso) rispetto ad altre generazioni. FANUC ha utilizzato colori di cappuccio diversi nelle sue famiglie di motori per prevenire sostituzioni errate dell'encoder — un cappuccio grigio o blu su un motore FANUC indica una serie di encoder diversa con specifiche elettriche diverse, pinout del connettore diversi e formati di segnale diversi. Sostituire un encoder da un motore con cappuccio di colore diverso in una posizione di motore con cappuccio rosso credendo che siano intercambiabili è una trappola diagnostica che fa perdere tempo e può causare guasti all'amplificatore. La corrispondenza del colore è una condizione necessaria ma non sufficiente per la compatibilità dell'encoder — verificare sempre il codice d'ordine del motore e la configurazione dell'amplificatore.

L'elemento rotore dell'encoder A860-0356-X011 fa parte dell'assemblaggio del codificatore a impulsi assoluto αA64 A860-0360. Confermare sempre la compatibilità del motore utilizzando il codice d'ordine della targhetta del motore prima di ordinare. La sostituzione dell'encoder sugli assi servo FANUC richiede procedure di ritorno al punto di riferimento secondo la documentazione di manutenzione applicabile del servomotore e dell'amplificatore FANUC.
