| Luogo di origine | Giappone |
| Marca | FANUC |
| Certificazione | CE ROHS |
| Numero di modello | A860-0360-V511 |

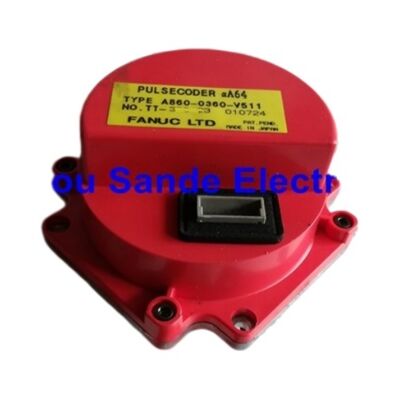

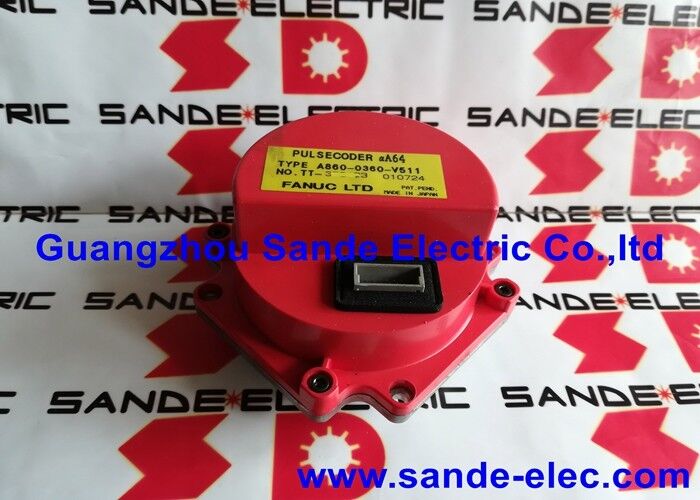

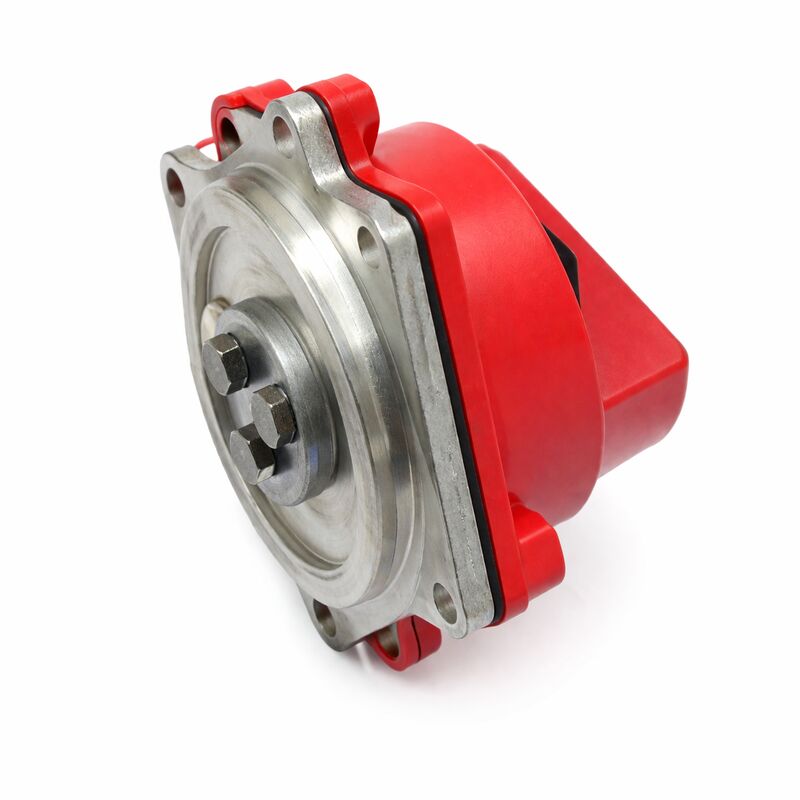

Il Fanuc A860-0360-V511 è un codificatore assoluto αA64 di ultima generazione per servomotori Fanuc della serie alpha, dotato di un supercondensatore interno per il backup della posizione a breve termine e di un connettore maschio a 14 pin che non include un cavo.
Questo design senza cavo è intenzionale e rappresenta una deliberata evoluzione nel modo in cui Fanuc ha affrontato la logistica di sostituzione degli encoder per la piattaforma motore alpha.
L'idea chiave dietro la configurazione senza cavo del V511 è che il cavo e il suo connettore Amphenol lato motore rimangono permanentemente attaccati al corpo del motore — il cavo non lascia il motore quando l'encoder viene sostituito.
Quando l'encoder si guasta, viene rimosso e sostituito solo il corpo dell'encoder; il cavo, il suo passaggio attraverso il cappuccio del motore e la connessione Amphenol alla presa dell'encoder del motore rimangono indisturbati.
Il V511 di ricambio si collega direttamente alla presa femmina del cavo sul motore e l'installazione è completa senza alcuna necessità di approvvigionamento, passaggio o lavorazione del connettore del cavo.
Questo design riduce la possibilità di introdurre danni al cavo o al connettore durante quella che dovrebbe essere una semplice sostituzione dell'encoder ed elimina la necessità di stoccare cavi encoder insieme ai corpi encoder.
Il supercondensatore all'interno del V511 lo distingue dal V501 e dalle varianti precedenti con suffisso T dell'assoluto αA64 che si basano interamente sul backup della batteria nell'amplificatore servo per la conservazione della posizione.
Il supercondensatore del V511 mantiene i dati di posizione entro una rivoluzione dell'encoder per un breve periodo dopo la rimozione dell'alimentazione della macchina — il conteggio multi-giro è ancora mantenuto dalla batteria dell'amplificatore.
Se la batteria dell'amplificatore si guasta e la macchina viene spenta per un periodo prolungato, si verifica la perdita dei dati di posizione e la necessità di un ritorno di riferimento — questo è lo stesso comportamento di tutti gli encoder assoluti nella gamma alpha, con o senza supercondensatore.
La notazione con suffisso V (V511) anziché suffisso T (T001, T201 ecc.) nella numerazione dei codici articolo degli encoder Fanuc indica una variante solo connettore — per definizione non è incluso alcun cavo. Le strutture che acquistano il V511 per riparazioni motori dovrebbero verificare che il cappuccio motore esistente e il connettore femmina del gruppo cavo si accoppino correttamente con l'uscita maschio a 14 pin del V511 prima di ordinare.
| Parametro | Valore |
|---|---|
| Modello Encoder | αA64 + Supercondensatore |
| Risoluzione | 64.000 ppr |
| Tipo di Feedback | Assoluto seriale (multi-giro) |
| Backup Posizione | Supercondensatore interno (a breve termine) |
| Connettore | Maschio a 14 pin (senza cavo) |
| Serie Motore | Alpha (pre-generazione i) |
| Compatibilità CNC | 15/16/18/21 (Modello A) |
| Intento di Progettazione | Il cavo rimane con il motore; l'encoder viene sostituito indipendentemente |
| Stato | Scambi / Ricondizionato |
La logica di far rimanere il cavo con il motore piuttosto che con l'encoder è valida dal punto di vista dell'ingegneria della manutenzione. I cavi encoder dei motori che passano attraverso i cappucci dei motori sono gruppi di cablaggio di precisione — la sezione del cavo, la schermatura, il passaggio e la terminazione del connettore sono tutti specificati per i requisiti del segnale dell'encoder alpha.
Un cavo che rimane con un particolare corpo motore è stato installato una volta, posato una volta e sigillato una volta. Rimuoverlo e rimontarlo durante una sostituzione dell'encoder introduce un rischio di manipolazione per un gruppo che non era il componente difettoso.
Separando il cavo dal corpo dell'encoder tramite il connettore maschio a 14 pin,
Fanuc ha reso la sostituzione dell'encoder una semplice sostituzione di un singolo componente.
Le condizioni del gruppo cavo non vengono alterate; viene scambiato solo il corpo dell'encoder. Nel corso della vita di un motore, questo design significa che il cablaggio del cavo viene manipolato una volta (durante la costruzione originale del motore o la prima revisione del motore) anziché ogni volta che un encoder si guasta.
Il supercondensatore all'interno del V511 si carica dall'alimentazione a 5V dell'encoder mentre la macchina è accesa. Quando la macchina si spegne, il supercondensatore fornisce una breve tensione di mantenimento ai circuiti di memoria di posizione dell'encoder.
Questo tempo di mantenimento — tipicamente pochi minuti in condizioni di temperatura normali — è sufficiente per superare brevi interruzioni di alimentazione (sganci EMO, brevi interruzioni di corrente) senza perdere il riferimento di posizione entro una rivoluzione.
Il tempo di mantenimento del supercondensatore diminuisce nel corso della vita utile del componente e con alte temperature operative.
Con l'invecchiamento, il tempo di mantenimento si accorcia.
Un V511 che in precedenza ha resistito a un'interruzione di alimentazione di 5 minuti senza perdere la posizione potrebbe alla fine mantenere solo per 30 secondi. Quando la perdita di posizione inizia a verificarsi dopo periodi di spegnimento che in precedenza non causavano problemi, il V511 ha raggiunto la fine della vita utile del suo supercondensatore e l'encoder richiede la sostituzione.
D1: Qual è la differenza tra l'A860-0360-V511 e l'A860-0360-V501 all'interno della stessa famiglia?
Entrambi sono encoder assoluti αA64 con suffisso V (senza cavo) per la stessa gamma di motori alpha.
Il V511 include un supercondensatore interno per il backup della posizione a breve termine; il V501 no.
Nelle installazioni in cui la macchina subisce frequenti brevi cicli di accensione/spegnimento o dove le interruzioni di alimentazione sono comuni, il supercondensatore del V511 fornisce un beneficio operativo significativo colmando queste interruzioni senza richiedere un ritorno di riferimento.
Nelle installazioni in cui il backup completo della batteria nell'amplificatore è mantenuto e i periodi di spegnimento sono prevedibili, il V501 è funzionalmente adeguato.
D2: L'encoder viene fornito senza cavo — il connettore maschio a 14 pin sul V511 si adatta alla presa esistente del cappuccio del motore?
Il connettore maschio a 14 pin sul V511 è progettato per accoppiarsi con la presa nel gruppo cappuccio encoder del motore alpha. Questa presa e il suo cavo sono le parti permanenti dell'installazione dell'encoder che rimangono con il motore.
Prima di ordinare un V511 come sostituzione per un motore che originariamente aveva una variante αA64 diversa, confermare che il cappuccio motore abbia il formato della presa a 14 pin e che il cavo esistente sia terminato con il connettore corrispondente corretto.
Diversi stili e vintages di cappucci motore possono utilizzare diversi formati di presa; se il cappuccio motore era precedentemente dotato di un encoder con suffisso T (che ha il cavo come parte del gruppo encoder), potrebbe non avere la presa a 14 pin richiesta dal V511.
D3: Dopo aver installato un encoder di ricambio V511, è necessario eseguire un ritorno di riferimento?
Sì — la sostituzione dell'encoder richiede sempre un ritorno di riferimento, indipendentemente dal tipo di encoder. L'encoder di ricambio parte da una posizione angolare arbitraria entro una rivoluzione che non ha alcuna relazione meccanica con il conteggio di posizione assoluta precedentemente memorizzato nell'amplificatore.
Dopo aver montato il ricambio, accendere la macchina, osservare l'allarme "riferimento encoder assoluto perso" (se visualizzato) ed eseguire un ciclo completo di ritorno di riferimento sull'asse interessato. Questo ristabilisce il datum di posizione assoluta nella memoria dell'amplificatore alimentata a batteria e lo collega alla posizione angolare del nuovo encoder.
D4: L'A860-0360-V511 può essere utilizzato su qualsiasi motore alpha o ci sono restrizioni specifiche per la serie di motori?
Il V511 è un encoder αA64 di ultima generazione descritto come adatto a vari modelli di servomotori alpha.
La compatibilità con un modello di motore specifico dipende dall'interfaccia di montaggio dell'encoder del motore, dal design dell'accoppiamento dell'albero e dal formato del connettore sul cappuccio del motore.
La documentazione del motore Fanuc per ogni modello di motore alpha elenca la variante encoder corretta per quel motore. In caso di dubbi sulla compatibilità, uno specialista di assistenza formato Fanuc e familiare con le varianti dei motori alpha può confermare quale encoder si adatta al motore specifico in esame, sia dalla specifica d'ordine del motore che dall'ispezione fisica del montaggio encoder del motore.
D5: Come influisce il supercondensatore interno sullo smaltimento e sul trasporto rispetto agli encoder con backup a batteria?
Un supercondensatore non contiene sostanze chimiche pericolose e non è soggetto alle restrizioni di trasporto che si applicano alle celle a batteria al litio.
Questo è un piccolo vantaggio pratico quando si spedisce o si trasporta in aereo un motore per la riparazione — l'encoder non introduce un requisito di classificazione per la spedizione di batterie al litio.
Per lo smaltimento, un supercondensatore può essere generalmente gestito come rifiuto di componenti elettronici generici secondo le normative locali sui rifiuti elettronici applicabili, mentre le celle a batteria al litio richiedono canali di smaltimento specifici per le batterie.
Verificare le normative applicabili nella giurisdizione pertinente per i requisiti di smaltimento finale.
