Encoder rotativo incrementale Mitsubishi OSE105S2 — Unità di feedback originale per servomotori serie HC / HCR

Trovare un ricambio originale, nuovo di fabbrica, per un encoder servo Mitsubishi non è sempre facile — specialmente per un'unità legacy non più in produzione. L' OSE105S2 è esattamente questo tipo di pezzo: un encoder rotativo incrementale OEM Mitsubishi, costruito in Giappone e progettato come dispositivo di feedback montato in fabbrica per i servomotori AC delle serie HC e HCR che hanno alimentato una generazione di macchine CNC nei reparti di produzione globali.

Questo annuncio è per un autentico Mitsubishi Electric OSE105S2, nuovo nella confezione originale — non una rigenerazione, non un clone.

Cosa fa questo encoder e perché è importante

Ogni asse servo di una macchina CNC dipende da un encoder per chiudere il ciclo di posizione. Il motore gira, l'encoder conta e l'azionamento servo confronta la posizione effettiva con la posizione comandata — migliaia di volte al secondo. Rimuovere l'encoder, danneggiarlo o sostituirlo con un'unità di qualità inferiore, e l'asse andrà in errore o funzionerà con precisione ridotta.

L'OSE105S2 è il componente di feedback abbinato in fabbrica per la serie di motori HC/HCR di Mitsubishi. Si monta direttamente sul retro dell'albero motore e comunica con l'azionamento servo tramite un segnale multifase strutturato — lo stesso formato di segnale per cui l'azionamento è stato calibrato e ottimizzato per ricevere. Questo è il motivo per cui si utilizza un pezzo OEM originale anziché un sostituto aftermarket: il sistema è stato progettato attorno ad esso.

Specifiche tecniche

La serie OSE — Integrata nell'architettura servo di Mitsubishi

La famiglia di encoder OSE occupa un ruolo specifico all'interno dell'ecosistema servo di Mitsubishi. A differenza degli encoder esterni che si montano sugli assi macchina o sulle viti a ricircolo di sfere, l'OSE105S2 è un encoder motore interno — risiede all'interno dell'alloggiamento del motore, accoppiato direttamente all'albero del rotore, e fornisce il feedback primario di velocità e posizione all'amplificatore servo.

Questa disposizione di accoppiamento diretto è importante. Non c'è nessun accoppiamento flessibile tra l'encoder e l'albero motore, il che significa zero conformità meccanica e zero gioco nel percorso di feedback. Ogni giro che il motore compie viene contato esattamente, senza gli errori di arrotondamento che gli accoppiamenti dell'albero possono introdurre negli encoder esterni.

Il connettore a flangia a 8 pin e il formato di uscita in quadratura A/B/Z sono coerenti in tutta la gamma di motori HC/HCR, rendendo l'OSE105S2 un pezzo di ricambio comune per i team di assistenza che mantengono flotte di macchine più vecchie con azionamento Mitsubishi.

Uscita di fase A/B/Z — Cosa trasporta ogni segnale

Tre canali, tre compiti:

Fasi A e B — la coppia di quadratura principale. Questi due segnali sono sfasati di 90 gradi, il che indica all'azionamento quanto l'albero ha ruotato e in quale direzione. Contando i fronti di salita e discesa di entrambi i canali si ottengono quattro conteggi di posizione per periodo dell'encoder — una tecnica chiamata decodifica in quadratura.

Fase Z — un impulso per ogni giro completo, utilizzato come marcatore di riferimento. Questo è il segnale che l'amplificatore servo utilizza durante l'homing per stabilire una posizione angolare di riferimento nota sull'albero. Senza un impulso Z pulito, i cicli di homing diventano inaffidabili.

I segnali complementari (/A, /B, /Z) sono coppie differenziali — essenziali per l'immunità al rumore su lunghe distanze di cavo, e una caratteristica standard del formato di uscita line driver utilizzato nelle applicazioni servo.

Dove troverai questo encoder in funzione

Le serie di motori HC e HCR sono state ampiamente distribuite su una vasta gamma di attrezzature con azionamento Mitsubishi negli anni '90 e 2000. L'OSE105S2 si trova ancora come pezzo di ricambio necessario in:

Centri di lavoro CNC — motori servo degli assi X, Y, Z e rotativi su fresatrici e centri di lavoro Mitsubishi controllati da MELDAS

Torni CNC — motori servo per il posizionamento della torretta e degli assi di scorrimento su centri di tornitura con azionamento Mitsubishi

Robot industriali — feedback servo delle giunture su vecchi bracci robot Mitsubishi MELFA che utilizzano motori giunto serie HC

Linee di trasferimento e FMS — cambi pallet, tavoli traslanti e sistemi di trasferimento costruiti attorno ad azionamenti servo serie HC nel settore dei fornitori automobilistici

Presse per stampaggio a iniezione — feedback servo degli assi di bloccaggio e iniezione su macchine che utilizzano azionamenti Mitsubishi

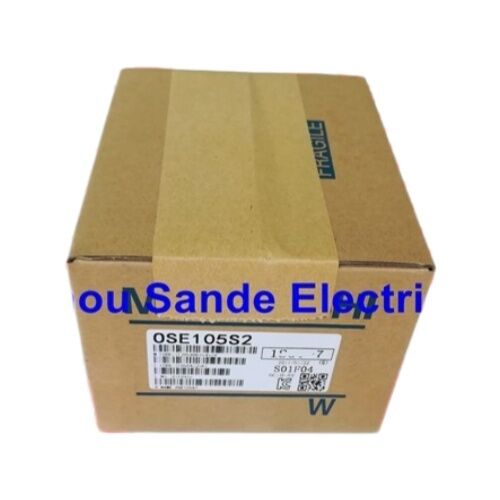

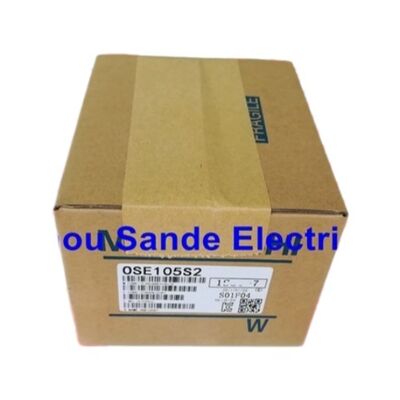

Condizione: Nuovo nella confezione originale

Questa unità è offerta nuova di fabbrica nella confezione originale Mitsubishi. Per un componente discontinuato come l'OSE105S2, la distinzione tra nuovo e rigenerato è considerevolmente importante:

Un encoder nuovo ha una vita utile completa dei cuscinetti, un disco ottico pulito senza usura o contaminazione e un allineamento del segnale calibrato in fabbrica. Un'unità rigenerata ha una storia di servizio sconosciuta — potrebbe essere stata rimossa da un motore che ha avuto un guasto per altri motivi, o da uno che ha funzionato per anni prima di essere dismesso. Per un encoder che risiede all'interno di un servomotore e ci si aspetta che duri per tutta la vita della macchina, il nuovo di fabbrica è l'unica condizione con un orizzonte di servizio prevedibile.

FAQ

D1: L'OSE105S2 è un encoder incrementale o assoluto?

È incrementale. Genera segnali in quadratura di fase A, B e Z mentre l'albero ruota, ma non conserva i dati di posizione quando l'alimentazione viene rimossa. L'azionamento servo stabilisce un riferimento assoluto all'avvio della macchina tramite un ciclo di homing utilizzando l'impulso di fase Z.

D2: Quali servomotori Mitsubishi utilizzano l'OSE105S2?

L'OSE105S2 è l'encoder montato in fabbrica per servomotori AC delle serie HC e HCR di Mitsubishi, inclusi modelli come HC-SF, HC-SFS e varianti associate. Se il numero di parte del tuo motore inizia con HC o HCR, l'OSE105S2 è molto probabilmente l'encoder corretto — conferma sull'etichetta dell'unità esistente prima di ordinare.

D3: L'OSE105S2 può essere sostituito con un encoder Mitsubishi più recente?

Non direttamente. La famiglia di encoder OSE utilizza un pinout e un formato di segnale specifici abbinati all'amplificatore servo con cui è accoppiato. La sostituzione con un tipo di encoder diverso richiederebbe modifiche ai parametri lato amplificatore e potenzialmente modifiche hardware. Per una sostituzione identica su una macchina esistente, l'OSE105S2 è il pezzo corretto.

D4: Questo encoder è ancora prodotto da Mitsubishi?

No — l'OSE105S2 è stato discontinuato da Mitsubishi Electric. Lo stock nuovo di fabbrica è disponibile tramite fornitori di parti di automazione industriale, ma non è attivamente prodotto. Se hai bisogno di una fornitura a lungo termine, è consigliabile assicurarsi più unità mentre lo stock è disponibile.

D5: Qual è il codice articolo alternativo per l'OSE105S2?

L'encoder è anche elencato come OSE-105S2 (formato con trattino) nella documentazione Mitsubishi e in alcuni cataloghi di fornitori. È referenziato in combinazioni di codici motore come HC-202S-E51+OSE105S2, dove "E51" indica l'opzione encoder. I codici di riferimento incrociato includono B55028 e E42, a seconda della fonte del catalogo.
