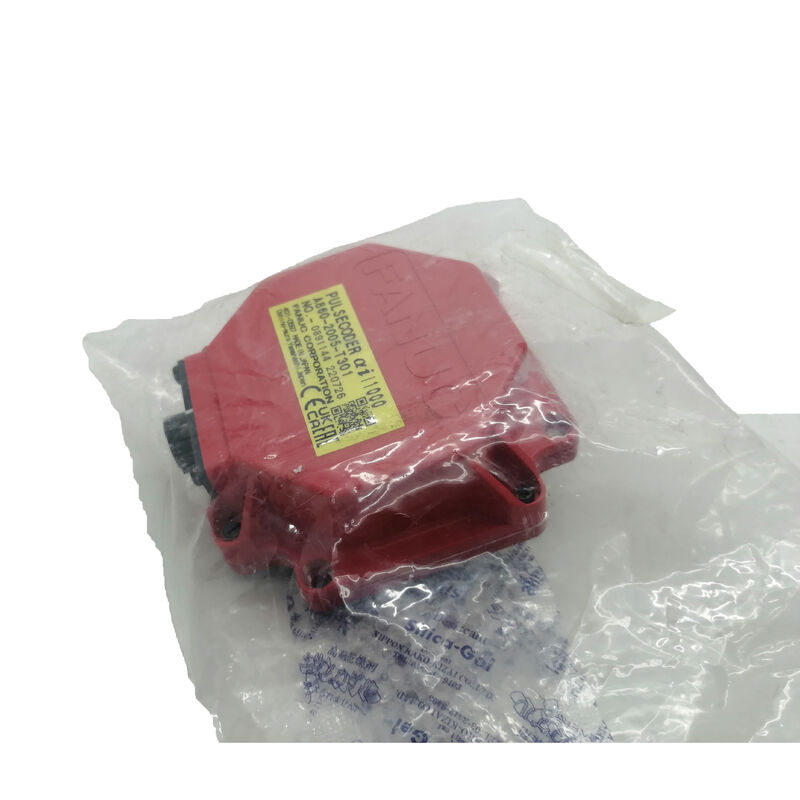

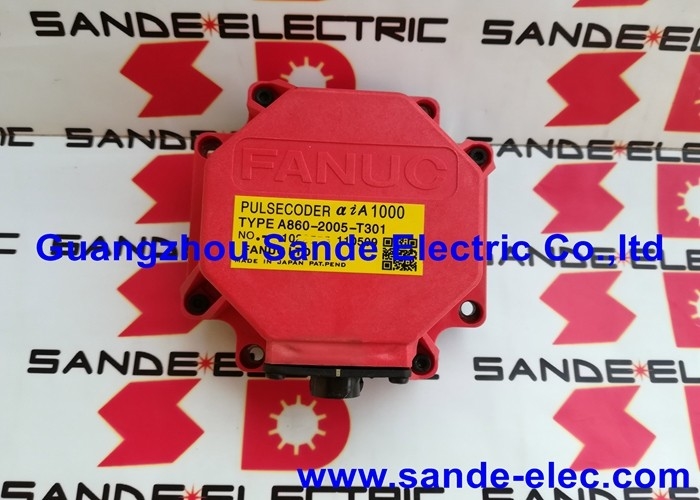

Codificatore di impulsi FANUC A860-2005-T301 — Encoder incrementale aiI1000 per servomotori AC serie Alpha i

Esiste un breve elenco di componenti che, quando si guastano, fermano completamente una macchina CNC. Il codificatore di impulsi del servomotore è in cima a quell'elenco. Il FANUC A860-2005-T301 è l'encoder incrementale aiI1000 montato sull'ampia famiglia di servomotori AC Alpha i — uno dei dispositivi di feedback più diffusi nell'ecosistema di controllo del movimento industriale FANUC, che copre dimensioni di motori da azionamenti compatti fino a unità ad alto coppia di grande formato.

Cosa significa la designazione aiI1000

La "I" in aiI1000 è il carattere critico: questo è un codificatore di impulsi incrementale, non assoluto. Mentre un encoder assoluto emette un codice di posizione univoco ad ogni angolo dell'albero indipendentemente dalla cronologia di alimentazione, l'aiI1000 genera un flusso continuo di impulsi mentre l'albero ruota — un feedback in quadratura ad alta risoluzione che l'amplificatore servo FANUC elabora per determinare velocità, direzione e variazione posizionale.

Il feedback incrementale funziona in combinazione con il sistema di posizione di riferimento del controllo CNC. All'avvio della macchina, ogni asse esegue un ritorno di riferimento, stabilendo un datum noto. Da quel momento, l'encoder aiI1000 traccia ogni movimento con la sua risoluzione di 1.000.000 di impulsi per rivoluzione — una granularità sufficiente a supportare tolleranze di posizionamento strette e un controllo di velocità fluido sull'intera gamma di velocità operative della famiglia di motori Alpha i.

Specifiche tecniche

Una gamma di motori che copre l'industria

Ciò che distingue l'A860-2005-T301 dagli encoder per applicazioni più ristrette è l'ampiezza dei motori Alpha i che serve. Dal αi2/4000 — un motore compatto e veloce adatto ad azionamenti di assi più piccoli — fino alle varianti ad alto coppia αi50, il codificatore di impulsi aiI1000 è il dispositivo di feedback standard per i telai medi e grandi dell'intera gamma di servomotori AC Alpha i di FANUC.

Ciò copre sia le varianti di motore 200 V AC e 400 V AC, il che significa che lo stesso codice articolo dell'encoder copre macchine costruite per diversi standard di alimentazione regionali senza modifiche al sistema di feedback del motore. Significa anche che i team di manutenzione che gestiscono flotte di macchine miste possono tenere a magazzino un unico codice articolo dell'encoder e sapere che si applica a una parte sostanziale dei loro servomotori Alpha i.

Installazione: il metodo del giunto Oldham

L'A860-2005-T301 si installa tramite un giunto Oldham — un giunto meccanico a tre pezzi che collega l'albero dell'encoder all'albero del motore, consentendo lievi disallineamenti angolari e paralleli tra i due. Questo è l'approccio di montaggio standard di FANUC per la famiglia di codificatori di impulsi Alpha i, e la procedura di installazione è documentata nei manuali tecnici dei motori FANUC.

I passaggi pratici: quattro bulloni a brugola M4 fissano il codificatore di impulsi al fondello del motore. Un O-ring sigilla l'encoder nella sede del motore, impedendo l'ingresso di contaminanti nell'interfaccia. Il giunto richiede un corretto orientamento durante il rimontaggio — i denti devono ingranare correttamente e l'O-ring deve posizionarsi in modo pulito senza essere schiacciato.

Una cautela degna di nota: la documentazione di FANUC stessa sottolinea che il codificatore di impulsi e il coperchio del motore non devono subire urti fisici durante l'installazione, poiché si tratta di dispositivi ottici di precisione. Proteggere l'encoder da polvere e trucioli durante la procedura di sostituzione è ugualmente importante.

Dove questo encoder è in funzione

La serie di motori Alpha i è diventata la piattaforma servo dominante di FANUC dai primi anni 2000 ed è rimasta in produzione di macchine nuove ampiamente diffusa per oltre un decennio. Questa base installata si traduce nel fatto che l'A860-2005-T301 è un articolo di manutenzione veramente comune in:

Centri di lavoro CNC — azionamenti assi primari (X, Y, Z, B, C) su centri di lavoro a 3, 4 e 5 assi di produttori tra cui Mazak, Makino, Okuma, DMG Mori, Doosan e molti altri che utilizzano controlli FANUC 16i, 18i, 30i e 31i

Centri di tornitura e torni CNC — azionamenti servo assi su configurazioni a 2 assi, multi-asse e torni fresatori dove i motori Alpha i alimentano il portautensili e l'asse del mandrino

Robot industriali FANUC — azionamenti giunti del braccio su robot serie M, R e LR dove la famiglia di motori αi fornisce l'attuazione ad alte prestazioni

Apparecchiature di produzione dedicate — celle di automazione personalizzate, linee di trasferimento e macchine speciali costruite attorno ad azionamenti servo Alpha i in ambienti automobilistici, aerospaziali e di produzione generale

Nota sulla diagnosi dei guasti prima della sostituzione

Uno degli errori più comuni nella sostituzione dell'encoder è la sostituzione dell'encoder senza prima aver confermato che sia effettivamente il componente guasto. Gli allarmi servo FANUC relativi a guasti dell'encoder (tipicamente allarmi SV nell'intervallo 300-499 sui sistemi CNC FANUC) possono anche essere attivati da danni al cavo, corrosione del connettore, guasti dell'amplificatore o interferenze sulla linea del segnale dell'encoder.

Prima di procedere alla sostituzione dell'encoder, è utile verificare la continuità del cavo dell'encoder, ispezionare il connettore sia all'estremità del motore che dell'amplificatore e sostituire con un cavo funzionante noto. Un guasto confermato dell'encoder — verificato tramite apparecchiature di test statico o montando l'encoder sospetto su un motore di prova con un amplificatore FANUC — fornisce la massima sicurezza che la sostituzione risolverà il guasto.

FAQ

D1: Il FANUC A860-2005-T301 è un encoder assoluto o incrementale?

È incrementale. La "I" in aiI1000 sta per incrementale. A differenza degli encoder assoluti, non conserva i dati di posizione durante lo spegnimento — il controllo CNC deve eseguire un ritorno di riferimento (azzeramento dell'asse) ad ogni avvio della macchina per stabilire la posizione di datum dell'asse.

D2: Quali servomotori FANUC utilizzano l'A860-2005-T301?

Questo encoder copre i servomotori AC FANUC serie Alpha i da αi2/4000 fino a αi4, αi8, αi12, αi22, αi30, αi40 e αi50, in tutte le varianti di velocità. Viene utilizzato su versioni di motori da 200 V e 400 V. Confermare sempre controllando l'etichetta dell'encoder sul motore — il codice articolo sull'etichetta è il riferimento di compatibilità definitivo.

D3: Quali controlli CNC e amplificatori servo funzionano con l'A860-2005-T301?

Questo codificatore di impulsi comunica tramite il collegamento seriale ad alta velocità di FANUC con amplificatori servo serie αi e βi, abbinati a controlli CNC delle famiglie 0i, 16i/18i/21i e 30i/31i/32i. Queste sono le piattaforme FANUC dominanti nelle macchine utensili e nei robot costruiti dai primi anni 2000 ad oggi.

D4: Quali allarmi FANUC indicano tipicamente un guasto dell'A860-2005-T301?

I guasti relativi all'encoder attivano tipicamente allarmi SV(allarmi servo) sul display CNC FANUC — codici comuni includono SV0364 (allarme CSAL), SV0368 (allarme fase soft) e relativi errori di comunicazione o conteggio dell'encoder. Prima di concludere che l'encoder è guasto, ispezionare il cavo e il connettore dell'encoder, poiché i guasti del cavo producono codici di allarme identici.

D5: L'A860-2005-T301 può essere riparato quando si guasta?

La riparazione originale è raramente realizzabile. FANUC produce l'aiI1000 come un assemblaggio di precisione sigillato, e il disco ottico interno e i componenti del giunto non sono progettati per lo smontaggio sul campo. Le strutture specializzate di riparazione motori FANUC con banchi di prova dedicati possono eseguire la diagnosi dei guasti per confermare il guasto dell'encoder prima della sostituzione, ma le opzioni di servizio realistiche sono la sostituzione con un'unità funzionale verificata o programmi di scambio offerti da fornitori specializzati di encoder FANUC.
