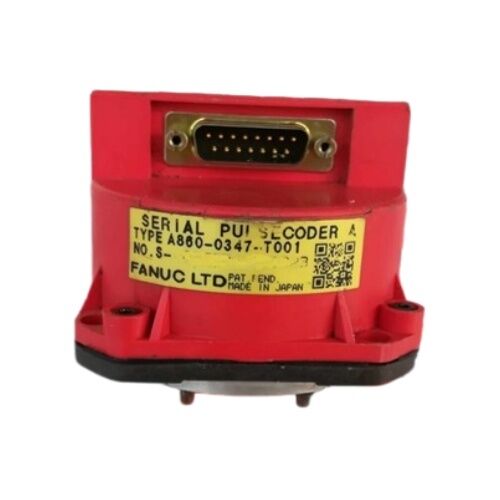

Fanuc Original Servo Motor Encoder a impulso assoluto A860-0347-T001

Fanuc A860-0347-T001 | Encoder Assoluto a Impulsi Serie A — Connettore D-Sub, Motori Servo AC Fanuc Modello 3-0S / 4-0S Serie S

Panoramica

Il Fanuc A860-0347-T001 è un encoder assoluto a impulsi Serie A montato su modelli specifici della gamma di servomotori AC Serie S di Fanuc — in particolare i motori Modello 3-0S e Modello 4-0S.

Il protocollo Serie A è stato il formato di encoder seriale di prima generazione di Fanuc per la Serie S, fornendo feedback di posizione assoluta tramite un collegamento seriale dal motore all'amplificatore servo, eliminando la necessità di un ritorno di riferimento all'avvio della macchina e fornendo dati di posizione con una risoluzione appropriata per le caratteristiche operative del motore Serie S.

Il connettore D-Sub sul corpo dell'encoder è l'identificatore fisico di questa variante all'interno della famiglia A860-0347.

I connettori D-Sub — lo standard industriale trapezoidale multi-pin — erano una scelta comune per le connessioni di feedback servo nell'epoca in cui i motori Serie S venivano prodotti, e il D-Sub del T001 si accoppia con la presa corrispondente sull'assemblaggio del cavo di feedback del motore. Questa configurazione del connettore consente di sostituire l'encoder senza disturbare il percorso del cavo — il T001 sostitutivo si collega direttamente alla presa lato motore del cavo esistente.

I motori Serie S con cui è associato l'A860-0347-T001 rappresentano una generazione precedente di servomotori Fanuc rispetto alla serie Alpha che è seguita.

Le designazioni 3-0S e 4-0S indicano motori Serie S di telaio medio in specifiche classificazioni di coppia e velocità. Le macchine costruite con questi motori — torni, centri di lavoro e attrezzature per linee di trasferimento dei principali costruttori dell'era degli anni '90 — continuano a operare in impianti di produzione in tutto il mondo, rendendo gli encoder di ricambio testati una necessità di manutenzione attiva piuttosto che una curiosità storica.

Come tutti gli encoder seriali assoluti nell'ecosistema Fanuc Serie S, la capacità di posizione assoluta dell'A860-0347-T001 si basa sul backup della batteria nell'amplificatore servo per mantenere il conteggio multi-giro attraverso i cicli di alimentazione della macchina.

Una batteria dell'amplificatore in buone condizioni è il prerequisito operativo per il vantaggio "nessun ritorno di riferimento all'avvio" che distingue questo encoder dai tipi incrementali utilizzati sui motori Serie S precedenti.

Specifiche Chiave

Protocollo Serie A — Contesto Serie S

Il protocollo Serie A colloca l'A860-0347-T001 nella prima generazione di encoder seriali Fanuc per la Serie S. Prima della Serie A, i motori Serie S utilizzavano encoder incrementali (famiglie A860-0315, A860-0316) che producevano segnali in quadratura A/B/Z. La Serie A ha sostituito quelle uscite in quadratura analogica con un collegamento dati seriale compatto, riducendo il numero di conduttori richiesti tra l'encoder e l'amplificatore, consentendo al contempo un feedback di posizione assoluta che i tipi incrementali non potevano fornire.

La transizione al feedback seriale assoluto è stato un miglioramento operativo significativo per gli operatori delle macchine: le macchine con encoder Serie A possono riprendere la produzione immediatamente dopo qualsiasi arresto pianificato o non pianificato, a condizione che la batteria dell'amplificatore sia in buone condizioni. Le macchine con encoder incrementali richiedono una sequenza strutturata di ritorno di riferimento dopo ogni ciclo di alimentazione, aggiungendo tempo all'avvio e limitando la flessibilità durante la manutenzione.

Il protocollo Serie A utilizzato sulla Serie S è distinto dai protocolli seriali utilizzati sulle successive generazioni di encoder Alpha e Alpha i. L'A860-0347-T001 non è elettricamente o protocollo-compatibile con gli encoder della serie Alpha (famiglie A860-0346, A860-0356) o gli encoder Alpha i (serie A860-2001) — servono generazioni di motori diverse e comunicano con circuiti di interfaccia amplificatore diversi.

Connettore D-Sub — Identificazione sul Campo e Note di Sostituzione

Il formato del connettore D-Sub sull'A860-0347-T001 utilizza l'alloggiamento trapezoidale standard con viti di fissaggio a scatto. Quando si esamina un motore sul campo, la presa D-Sub all'estremità del motore del cavo — piuttosto che un connettore Amphenol o a pin piatti — è l'indicatore fisico che questa variante D-Sub T001 è l'encoder corretto piuttosto che una diversa variante della serie A860-0347.

Prima di ordinare una sostituzione, verificare che il cavo di feedback del motore abbia una presa D-Sub all'estremità del motore; il T001 non si adatta a un cavo terminato con un formato di connettore diverso.

FAQ

D1: Quale allarme CNC appare quando l'A860-0347-T001 perde la comunicazione e qual è il primo passo diagnostico?

I guasti di comunicazione dell'encoder Serie A appaiono tipicamente come allarmi serie SV-3xx sulle generazioni CNC compatibili — comunemente SV360 (errore dati seriali) o un allarme asse che indica che il servo non può essere eccitato.

Prima di condannare l'encoder, scollegare e reinserire il connettore D-Sub sul corpo dell'encoder, esaminando tutti i pin per contaminazione o danni fisici. Ispezionare il percorso del cavo per piegature, danni da schiacciamento o sfregamenti sui bordi dei condotti.

Se l'allarme persiste dopo l'ispezione del connettore e del cavo, sostituire un cavo di feedback noto come funzionante da un altro asse (se compatibile con il connettore). Un guasto che si risolve con il cavo sostitutivo indica un danno al cavo; uno che rimane indica l'encoder o il suo circuito di interfaccia amplificatore.

D2: L'A860-0347-T001 è disponibile come pezzo nuovo, o solo come usato e in scambio?

La generazione di motori Serie S precede la produzione attuale di Fanuc, e l'A860-0347-T001 viene reperito esclusivamente dal mercato secondario — usato da smantellamento di macchine funzionanti e pool di scambio gestiti da specialisti di riparazione motori.

Le unità di scambio testate e garantite da fornitori affidabili sono la via più pratica per una sostituzione con la certezza delle sue condizioni funzionali.

Un test statico su banco da solo non convalida le prestazioni di comunicazione seriale dell'encoder; il test sotto rotazione su un amplificatore e CNC compatibili è la qualificazione significativa.

D3: L'A860-0347-T001 può essere sostituito con un tipo di encoder assoluto più recente se una sostituzione diretta non è disponibile?

No — il protocollo dell'encoder Serie A e l'interfaccia amplificatore sono specifici per gli amplificatori servo Serie S progettati per ricevere dati Serie A.

Una sostituzione con una diversa famiglia di encoder Fanuc richiederebbe un amplificatore in grado di accettare il protocollo di quell'encoder, il che a sua volta richiederebbe una modifica del sistema servo oltre al solo encoder.

In pratica, l'approccio corretto è reperire un A860-0347-T001 compatibile dal mercato secondario.

Uno specialista affidabile di motori Fanuc Serie S può consigliare se la variante esatta T001 con D-Sub è disponibile o se un'alternativa compatibile all'interno della famiglia A860-0347 con adattamento del cavo è un'opzione.

D4: Dopo aver installato un A860-0347-T001 sostitutivo, quale procedura di avvio è richiesta?

È richiesto un ritorno di riferimento dopo ogni sostituzione dell'encoder. Il nuovo encoder non ha una relazione di conteggio multi-giro memorizzata con la posizione meccanica della macchina — la SRAM dell'amplificatore è stata resettata o contiene un conteggio legato all'orientamento angolare dell'encoder precedente.

Accendere la macchina, confermare che l'allarme di comunicazione dell'encoder sia scomparso (indicando che il collegamento seriale è stabilito), quindi guidare l'asse attraverso un ciclo completo di ritorno di riferimento. Verificare che il display della posizione dell'asse mostri la coordinata zero macchina prevista dopo il ritorno di riferimento prima di eseguire qualsiasi programma di produzione.

D5: Quali sono i modelli di guasto più comuni per l'A860-0347-T001 nelle macchine Serie S in funzione da molto tempo?

L'usura dei cuscinetti legata all'età è il principale guasto meccanico — il cuscinetto dell'encoder che supporta l'assemblaggio del disco ottico sviluppa gioco, che introduce rumore di segnale e alla fine innesca allarmi di comunicazione seriale.

La contaminazione del disco ottico da nebbia di refrigerante o aerosol d'olio che entra attraverso la tenuta dell'albero motore è il secondo percorso di guasto principale; la superficie del disco diventa oscurata, riducendo l'ampiezza del segnale al di sotto della soglia di rilevamento.

La corrosione dei pin del connettore D-Sub — dovuta all'umidità, ai vapori di refrigerante o alla nebbia lubrificante che entrano nel connettore — causa guasti di comunicazione intermittenti che peggiorano nel tempo. In tutti i casi, l'encoder non è riparabile sul campo; lo scambio è la soluzione di servizio.
