Mitsubishi OSA18 Encoder Assoluto — Unità di Feedback di Posizione Integrata MELSERVO, Nuovo

Quando un servomotore Mitsubishi serie HF o HG perde il suo encoder — a causa di impatti, contaminazione dei cuscinetti, stress termico o ore di funzionamento accumulate — la macchina si ferma. Non parzialmente, non in modo intermittente. Si ferma completamente, perché l'amplificatore servo non ha feedback di posizione e non può chiudere il ciclo di controllo. L' Mitsubishi OSA18 è l'encoder assoluto interno abbinato in fabbrica, progettato per la sostituzione diretta in tale situazione: un'unità di feedback ottico assoluto integrata che ripristina la piena funzionalità servo al motore a cui è abbinato. Unità nuova, corretta per il tuo motore.

Cos'è e cosa non è l'OSA18

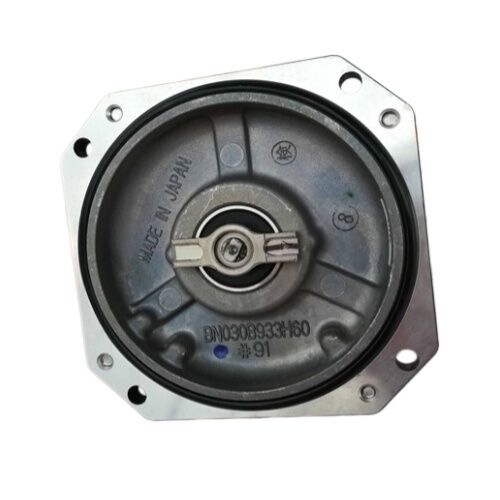

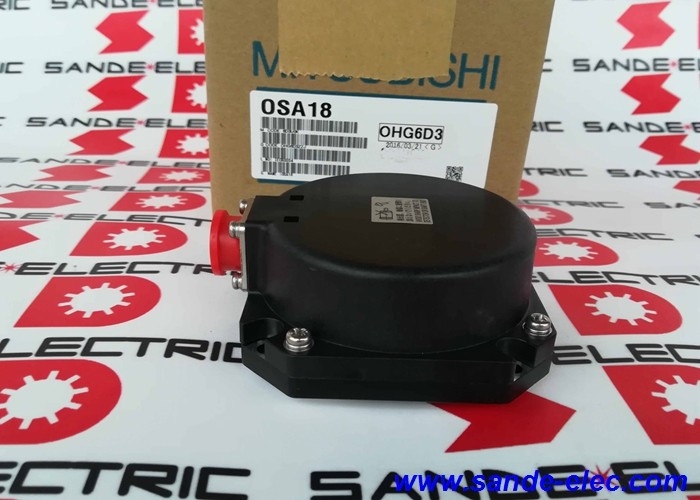

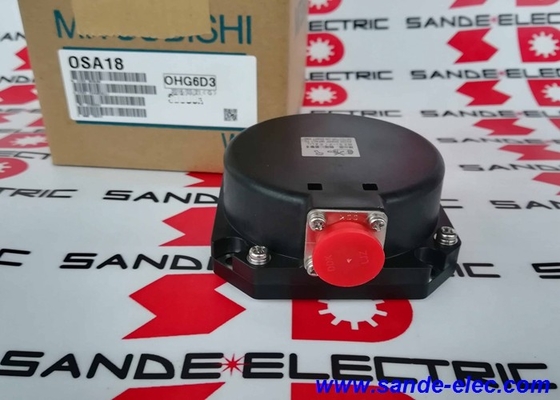

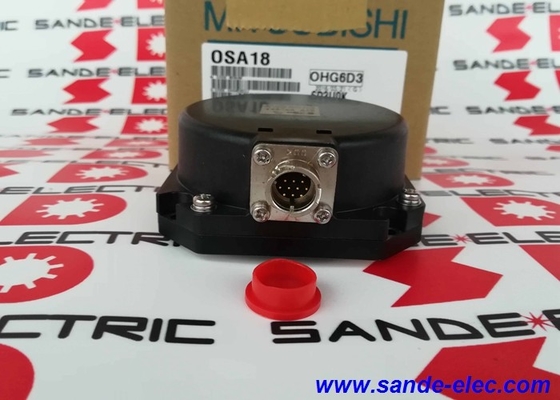

L'OSA18 non è un encoder rotativo esterno autonomo montato su un asse macchina. È un encoder per servomotore integrato — un compatto gruppo di rilevamento ottico assoluto che si adatta all'interno dell'alloggiamento del motore all'estremità non motrice, programmato in fabbrica per la specifica serie di motori che serve. Quando Mitsubishi costruisce un servomotore serie HF o HG, l'OSA18 è integrato nel motore come dispositivo primario di feedback di posizione e velocità.

Questa distinzione è praticamente importante: ordinare una sostituzione OSA18 richiede la conoscenza del numero di parte del motore, perché il programma dell'encoder deve corrispondere al motore in cui verrà installato. Il modello del motore determina quale variante specifica di OSA18 (suffisso -100, -130, ecc.) è la corrispondenza corretta.

Specifiche Tecniche

260.000 impulsi per giro — Risoluzione che chiude il ciclo

La risoluzione di 260.000 ppr dell'OSA18 è il nucleo di ciò che rende i motori Mitsubishi serie HF e HG capaci dell'accuratezza di posizionamento che le loro specifiche descrivono. Ogni grado di rotazione dell'albero è diviso in oltre 700 conteggi di feedback discreti. L'amplificatore servo riceve continuamente questi dati di posizione ad alta densità, utilizzandoli per calcolare la velocità, rilevare l'errore di posizione ed emettere comandi di coppia correttivi — tutto all'interno del ciclo di controllo sub-millisecondo su cui opera la piattaforma MELSERVO.

Questa risoluzione è più importante a basse velocità e durante movimenti di posizionamento fini. A 1 rpm, 260.000 ppr significa che l'amplificatore riceve oltre 4.000 aggiornamenti di posizione al secondo. Il servo può seguire un profilo di posizione comandato con limiti di errore estremamente stretti — che è precisamente ciò che gli assi di avanzamento CNC, le articolazioni robotiche e i meccanismi di indicizzazione di precisione richiedono per funzionare alla loro accuratezza nominale.

Essendo un encoder assoluto, l'OSA18 riporta un valore di posizione univoco per ogni angolo dell'albero. Non ci sono sequenze di impulsi incrementali da contare o perdere durante le interruzioni di corrente. La posizione è nota in ogni momento, inclusa immediatamente dopo l'accensione, senza una sequenza di homing o ritorno di riferimento.

Programmazione specifica per motore — Perché il numero di suffisso è importante

La serie OSA18 utilizza un suffisso per indicare la variante firmware specifica per motore. La designazione di base OSA18 copre una famiglia di unità encoder programmate, ciascuna calibrata e codificata per un particolare modello di servomotore Mitsubishi. Quando si sostituisce un encoder guasto, la sostituzione deve avere il suffisso corretto per il motore in manutenzione.

Il numero di parte del motore sulla targhetta del motore determina quale variante OSA18 ordinare. Esempi di motori compatibili confermati includono i motori HF-104S-A48 e le relative serie HF-SP, nonché i motori serie HG che operano sulle piattaforme di amplificatori MELSERVO J3 e J4. Per i motori serie HG (HG-MR, HG-KR, HG-SR, HG-JR, HG-RR), la famiglia di encoder OSA18 è lo standard installato in fabbrica su tutta la gamma, anche sui motori che il catalogo Mitsubishi descrive come a 22 bit — l'unità encoder fisica in uso utilizza l'identificazione OSA18.

Tentare di installare una variante OSA18 con il suffisso errato in un dato motore comporterà condizioni di allarme encoder e mancata messa in servizio. Fare sempre riferimento incrociato al numero di modello del motore prima di ordinare.

Dove si trova l'encoder OSA18

L'OSA18 è l'encoder interno standard su una vasta gamma di famiglie di servomotori di produzione Mitsubishi. Le piattaforme comuni in cui questo encoder è installato dalla fabbrica includono:

Serie MELSERVO HF (piattaforma J3) — motori serie HF-SP, HF-JP, HF-KP e HF-MP su tutta la gamma di potenza da frazioni di kilowatt a diversi kilowatt; questi motori sono la scelta servo dominante nelle installazioni CNC e di controllo del movimento Mitsubishi su piattaforma J3

Serie MELSERVO HG (piattaforma J4) — motori serie HG-MR, HG-KR, HG-SR, HG-JR, HG-RR, HG-UR e HG-AK; nonostante i riferimenti nel catalogo J4 a encoder a 22 bit, l'unità encoder installata viene testata e identificata come serie OSA18 nella documentazione di manutenzione di Mitsubishi stessa

Macchine utensili CNC — assi di avanzamento (X, Y, Z e rotativi) su centri di lavoro, torni CNC e centri di tornitura che eseguono sistemi di amplificatori MELSERVO J3 e J4 collegati a controlli CNC MELDAS o MELSERVO

Robot industriali — encoder di giunto su robot industriali Mitsubishi che utilizzano servomotori serie HF o HG come attuatori di giunto, dove l'OSA18 fornisce il feedback ad anello chiuso per ogni asse

Assemblaggio e movimentazione automatizzati — sistemi di assemblaggio multiasse, macchine pick-and-place, azionamenti di indicizzazione nastri trasportatori e attrezzature per la movimentazione materiali dove i servomotori Mitsubishi formano gli assi di movimento

Sostituzione di un OSA18 — Cosa richiede il processo

La sostituzione dell'encoder su un servomotore Mitsubishi è una procedura di manutenzione che richiede cura in ogni fase. L'encoder è montato all'interno dell'alloggiamento del motore all'estremità non motrice; l'accesso richiede lo smontaggio parziale del motore. Sostituire solo l'encoder — piuttosto che l'intero motore — è l'approccio conveniente quando i componenti meccanici del motore (statore, rotore, cuscinetti, albero) rimangono riparabili.

I passaggi chiave nel processo di sostituzione includono: verifica del suffisso OSA18 corretto rispetto alla targhetta del motore, rimozione attenta del coperchio e del connettore dell'encoder, sostituzione del gruppo encoder senza consentire la contaminazione all'interno dell'alloggiamento del motore e riconnessione del cavo di feedback seriale. Dopo l'installazione, l'amplificatore servo richiederà tipicamente un controllo dei parametri o una sequenza di inizializzazione dell'encoder secondo il manuale dell'amplificatore MR-J3 o MR-J4 prima che l'asse possa essere rimesso in servizio.

Il peso di 0,60 libbre dell'unità encoder riflette la sua costruzione compatta — l'OSA18 si adatta nello spazio ristretto del tappo terminale del motore senza aggiungere massa significativa all'assemblaggio del motore.

FAQ

D1: Come faccio a sapere quale variante di suffisso OSA18 mi serve per il mio motore?

L'OSA18 è specifico per motore. Controlla la targhetta del tuo servomotore — il numero di modello del motore (ad esempio, HF-104S-A48, HF-SP52, HG-SR52) determina quale suffisso OSA18 è corretto. Le due varianti corrispondono a diverse famiglie di motori e non devono essere scambiate. Fornisci sempre il numero di parte completo del tuo motore quando ordini una sostituzione OSA18 per garantire che venga fornita l'unità programmata corretta.

D2: L'OSA18 può essere utilizzato sia con amplificatori MELSERVO J3 che J4?

L'encoder OSA18 è compatibile sia con gli amplificatori servo MR-J3 (piattaforma J3) che MR-J4 (piattaforma J4) quando installato nel motore corretto. La documentazione di manutenzione J4 di Mitsubishi conferma che i motori serie HG — che operano su amplificatori J4 — utilizzano l'identificazione dell'encoder OSA18. La configurazione dei parametri servo dell'amplificatore deve corrispondere all'encoder installato nel motore.

D3: L'OSA18 supporta la ritenzione della posizione assoluta senza batteria?

L'OSA18 è un encoder assoluto — fornisce un valore di posizione univoco per ogni angolo dell'albero e lo trasmette tramite dati seriali all'amplificatore. Per la ritenzione della posizione assoluta multi-giro attraverso cicli di spegnimento, è necessaria una batteria di backup nell'amplificatore servo (MR-J3BAT o equivalente). Con il backup della batteria attivo, la posizione del motore su più giri viene memorizzata durante gli arresti macchina, eliminando la necessità di un ciclo di homing all'avvio. Senza backup della batteria, la posizione assoluta a giro singolo è comunque nota all'accensione, ma il conteggio multi-giro viene resettato.

D4: Cosa causa il guasto dell'encoder OSA18 e come può essere identificato?

Le cause comuni di guasto includono shock fisici (caduta del motore o eventi di collisione della macchina), contaminazione da refrigerante o lubrificante che entra attraverso la tenuta dell'albero, danni termici da condizioni di sovraccarico prolungato e degrado legato all'età dei componenti di scansione ottica. Indicatori di allarme tipici sull'amplificatore servo includono errori di comunicazione dell'encoder, allarmi di feedback di posizione e allarmi di segnale encoder anomali — il codice di allarme specifico dipende dall'amplificatore MR-J3 o MR-J4. Qualsiasi di questi allarmi che persiste dopo il ciclo di accensione e non può essere cancellato via software indica generalmente la necessità di sostituire l'encoder.

D5: L'OSA18 è riparabile o deve essere sostituito come unità completa?

L'OSA18 è un gruppo ottico sigillato e programmato in fabbrica. La riparazione a livello di componente non è pratica per gli utenti finali — l'encoder contiene elementi ottici di precisione che richiedono condizioni di camera bianca e attrezzature di test specializzate per essere riparati correttamente. L'approccio standard e consigliato è la sostituzione completa dell'unità con un nuovo OSA18 abbinato al motore. Dato il rapporto di costo tra la sostituzione dell'encoder e un servomotore completo, la sostituzione dell'encoder è la scelta economicamente valida quando il corpo del motore è altrimenti riparabile.
