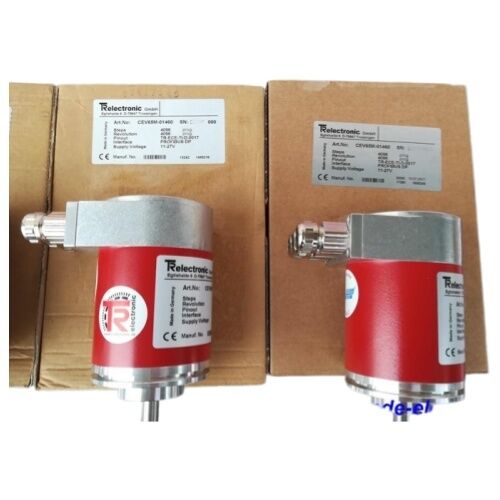

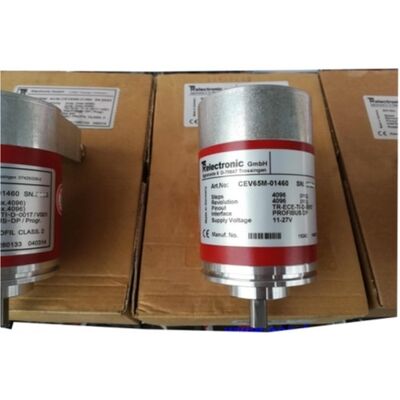

Encoder rotativo assoluto TR Electronic CEV65M-01460 — PROFIBUS-DP, 4096 PPR, 11–27V CC

Codice articolo: CEV65M-01460

Produttore: TR-Electronic GmbH

Tipo: Encoder Multigiro Assoluto

Interfaccia: PROFIBUS-DP

Risoluzione: 4.096 passi/giro × 4.096 giri

Alimentazione: 11–27 V CC

Origine: Germania

Alcuni encoder si limitano a contare gli impulsi. Il TR Electronic CEV65M-01460 fa qualcosa di più utile: ricorda dove si trova. Essendo un encoder rotativo multigiro assoluto, conserva i dati esatti della sua posizione anche quando l'alimentazione viene rimossa — il che significa nessun ciclo di homing, nessuna perdita di riferimento e nessuna sorpresa quando la macchina si riavvia dopo uno spegnimento.

Costruito in Germania da TR-Electronic GmbH, il CEV65M-01460 fa parte della rinomata serie CE-65 — una linea di encoder assoluti industriali progettati per gli ambienti in cui un sensore deve continuare a funzionare indipendentemente da ciò che accade intorno ad esso.

Assoluto vs. Incrementale — Perché è Importante Qui

Un encoder incrementale indica quanto si è spostato un albero da un punto di partenza. Se si perde l'alimentazione, quel riferimento scompare. Un encoder assoluto, al contrario, assegna un codice digitale univoco a ogni posizione dell'albero nell'intera gamma di movimento — quindi nel momento in cui l'alimentazione ritorna, il controller sa già esattamente dove si trova l'asse.

Per il CEV65M-01460, questa copertura si estende fino a 4.096 giri × 4.096 passi per giro, completamente programmabile. Si tratta di una risoluzione totale di oltre 16 milioni di posizioni univoche — più che sufficiente per i gravosi compiti di posizionamento presenti nei macchinari industriali pesanti.

Specifiche Tecniche

Il Vantaggio PROFIBUS-DP

Molti encoder industriali si basano ancora su uscite analogiche o segnali digitali di base che richiedono hardware di conversione aggiuntivo. Il CEV65M-01460 comunica nativamente tramite PROFIBUS-DP — lo standard fieldbus che costituisce la spina dorsale di innumerevoli architetture PLC e DCS in acciaierie, sistemi di gru e impianti di processo pesanti in tutto il mondo.

Cosa significa in pratica: l'encoder si collega direttamente alla rete PROFIBUS. Nessun modulo di condizionamento del segnale, nessun hardware intermedio. Dati di posizione e diagnostica arrivano al controller in pacchetti puliti e strutturati. E con il supporto per velocità di trasmissione fino a 12 Mbaud e la conformità al Profilo PNO Classe 2, si integra perfettamente con qualsiasi master PROFIBUS-DP senza complicate configurazioni personalizzate.

Settori e Applicazioni

Il CEV65M-01460 non è un componente generico — è costruito per ambienti che richiedono molto da un sensore. Secondo le indicazioni applicative di TR-Electronic per la serie CE-65, le aree di impiego tipiche includono:

Produzione di acciaio — tracciamento delle posizioni dei rulli, degli angoli delle avvolgitrici e dei movimenti delle siviera, dove la conservazione della posizione assoluta è fondamentale per la sicurezza.

Energia eolica — monitoraggio della posizione di passo e imbardata sui sistemi di turbine che possono subire cicli di accensione/spegnimento frequenti.

Sistemi di gru e paranchi — tracciamento dell'altezza del gancio e misurazione dell'angolo di rotazione nelle gru portuali e nei carriponte.

Costruzione navale e attrezzature marittime — posizionamento di rampe, portelli e macchinari di coperta in ambienti con aria salmastra dove la sigillatura IP65 fa la sua parte.

Imballaggio e logistica — posizioni di deviazione dei nastri trasportatori e monitoraggio dei sistemi di accumulo.

Condizione: Nuovo In Scatola

Questa unità è offerta nuova nella confezione originale del produttore — inutilizzata, sigillata in fabbrica, con tutta l'etichettatura originale intatta. Per i team di manutenzione che cercano una sostituzione esatta per un'installazione PROFIBUS-DP esistente, l'acquisto di un nuovo prodotto in scatola evita l'incertezza delle ore di servizio sconosciute e della storia di usura che deriva dalle unità ricondizionate.

Il CEV65M-01460 è un componente maturo con ampia disponibilità anche sul mercato secondario, sebbene lo stock nuovo sia l'opzione preferita per qualsiasi applicazione in cui un guasto imprevisto dell'encoder causerebbe tempi di fermo significativi.

Nota sulla Programmabilità

Una caratteristica che tende a passare inosservata: sia i passi per giro che il numero di giri attivi sono completamente programmabili su questo encoder tramite il master PROFIBUS. Ciò significa che un singolo SKU hardware può essere configurato per adattarsi a specifici rapporti di trasmissione, intervalli di misurazione o requisiti di sistemi legacy senza la necessità di un componente avvolto su misura. Per un ingegnere di manutenzione che standardizza l'inventario dei pezzi di ricambio, tale flessibilità ha un valore reale.

FAQ

D1: Il CEV65M-01460 è un encoder incrementale o assoluto?

È un encoder multigiro assoluto. Conserva la sua posizione esatta su fino a 4.096 giri anche quando è spento — quindi non è necessario ri-homing di un asse dopo un ciclo di accensione o un arresto di emergenza.

D2: Quale protocollo fieldbus utilizza questo encoder?

Il CEV65M-01460 comunica tramite PROFIBUS-DP, utilizzando un driver di uscita RS485. Supporta velocità di trasmissione fino a 12 Mbaud ed è conforme al Profilo PNO Classe 2, rendendolo compatibile con i master PROFIBUS-DP standard senza configurazioni speciali.

D3: La risoluzione può essere modificata dopo l'installazione?

Sì. Sia i passi per giro (fino a 4.096) che il conteggio dei giri attivi (fino a 4.096) sono programmabili tramite il master PROFIBUS. Ciò consente di riconfigurare l'encoder per adattarlo a diverse configurazioni meccaniche o requisiti del sistema di controllo sul campo.

D4: Qual è il grado di protezione IP ed è adatto per ambienti esterni o di lavaggio?

Il CEV65M-01460 ha un grado di protezione IP65 — sigillato contro l'ingresso di polvere e protetto contro getti d'acqua da qualsiasi direzione. È adatto per uso industriale esterno e ambienti di lavaggio moderato, anche se non è progettato per l'immersione completa.

D5: Qual è il numero di articolo alternativo per questo encoder?

Il numero di articolo alternativo di fabbrica è 110-01460, che compare su alcune documentazioni TR-Electronic e vecchi registri di approvvigionamento. Entrambi i numeri si riferiscono allo stesso prodotto: l'encoder multigiro assoluto PROFIBUS-DP serie CEV65M con risoluzione programmabile 4.096×4.096.
