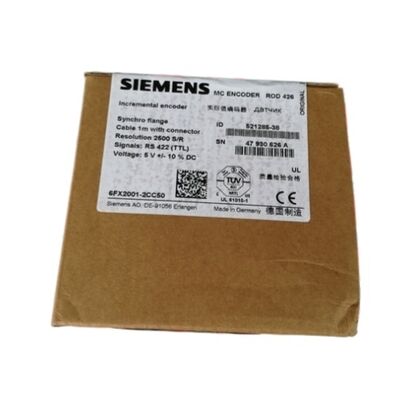

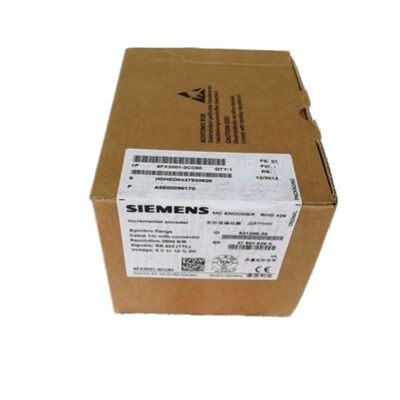

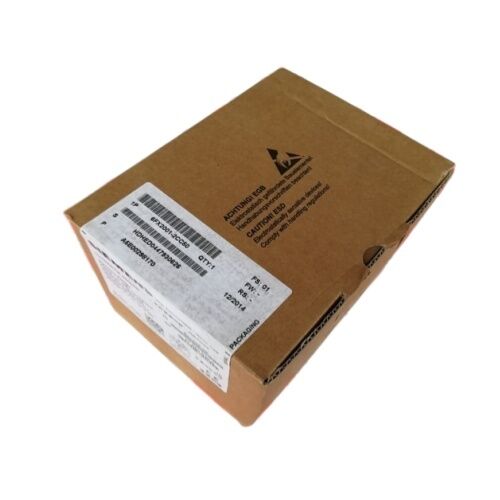

Encoder Incrementale Siemens 6FX2001-2CC50

RS 422 (TTL) | 2500 P/R | Flangia Synchro | Albero da 6mm | 5V | Uscita Cavo Universale | Compatibile SINUMERIK / SIMODRIVE

Feedback di Precisione per Ogni Rotazione

Il controllo del movimento è valido quanto il feedback che lo supporta. Su una macchina utensile dotata di SINUMERIK o un asse azionato da SIMODRIVE, l'encoder è il dispositivo che comunica continuamente all'azionamento dove si trova effettivamente l'albero — non dove gli è stato comandato di andare, ma dove è fisicamente arrivato. Se questo feedback è errato, il loop di controllo non può convergere. Se è corretto, 2.500 volte per rotazione su un'interfaccia di segnale che rifiuta il rumore su distanze fino a 100 metri, l'asse si comporta esattamente come inteso dal CNC.

Il Siemens 6FX2001-2CC50 è un encoder rotativo ottico incrementale con uscita differenziale RS 422 (TTL), 2500 impulsi per rotazione e un'uscita cavo universale che gestisce sia il passaggio assiale che radiale del cavo dalla stessa custodia. Porta lo standard della flangia synchro che è stato il riferimento meccanico per il montaggio degli encoder di controllo del movimento Siemens in decenni di costruzioni di macchine utensili — rendendolo un adattamento diretto per la più ampia gamma di installazioni SIMODRIVE e SINUMERIK.

Specifiche Tecniche

Interfaccia RS 422 (TTL): Perché la Segnalazione Differenziale è Importante sul Piano di Lavoro

Un armadio di macchina utensile non è un ambiente elettrico silenzioso. Azionamenti a frequenza variabile commutano kilowatt ad alta frequenza nelle vicinanze. Contattori generano picchi induttivi. Lunghi percorsi cavo attraversano canaline condivise con cablaggi di potenza. In questo contesto, un segnale TTL encoder single-ended — riferito a massa — capta interferenze proporzionali alla lunghezza del cavo e alla vicinanza a sorgenti di rumore.

RS 422 elimina questa vulnerabilità trasmettendo ogni segnale come una coppia differenziale: due fili che trasportano tensioni complementari. Il ricevitore misura la differenza tra la coppia, non la tensione assoluta di un singolo filo. Qualsiasi rumore che si accoppia nel cavo influisce su entrambi i fili allo stesso modo, quindi il suo contributo si annulla al ricevitore. Il risultato è un segnale che arriva pulito su percorsi cavo fino a 100 metri — ben oltre quanto un TTL single-ended potrebbe sostenere nello stesso ambiente.

Per la risoluzione di 2.500 P/R del 6FX2001-2CC50 a velocità servo tipiche, la frequenza di scansione massima di 300 kHz è il limite elettrico. A una velocità dell'albero di 6.000 RPM, l'encoder genera 250.000 impulsi al secondo — ben entro quel limite — dando alla scheda di controllo SIMODRIVE un ampio margine di qualità del segnale rimanendo all'interno delle specifiche dell'interfaccia.

2500 Impulsi per Rotazione: Dettaglio Sufficiente per Lavorazioni di Alta Qualità

La risoluzione in un encoder incrementale determina il più piccolo incremento angolare che l'azionamento può rilevare e a cui può rispondere. A 2.500 P/R, un impulso corrisponde a 0,144° di rotazione dell'albero. Dopo il conteggio in quadratura interno dell'azionamento (valutazione ×4 di A e B), la risoluzione effettiva raggiunge 10.000 conteggi per rotazione — passi angolari di 0,036°.

Per un asse di avanzamento lineare con una vite a ricircolo di sfere con passo da 5 mm, 10.000 conteggi per rotazione si traducono in una risoluzione lineare di 0,5 µm per conteggio. Per un mandrino di un centro di tornitura che opera in modalità asse C durante la tornitura di contorni, 2.500 P/R fornisce la granularità angolare necessaria per un'interpolazione fluida. Questo livello di risoluzione copre le esigenze della lavorazione CNC di precisione nella maggior parte delle applicazioni standard.

Uscita Cavo Universale: Un SKU, Due Opzioni di Routing

La funzione "uscita cavo universale" merita di essere compresa prima dell'ordinazione. Il punto di uscita del cavo del 6FX2001-2CC50 è progettato per accogliere sia il routing assiale (uscita del cavo parallela all'asse) che il routing radiale (uscita del cavo perpendicolare all'asse) dalla stessa custodia. Questa flessibilità significa che un numero di parte funziona su configurazioni di macchine in cui l'encoder deve instradare il suo cavo in direzioni diverse — eliminando la necessità di tenere a magazzino varianti assiali e radiali separate per la stessa risoluzione.

Le varianti correlate 6FX2001-2EC50 (connettore flangia radiale) e 6FX2001-2GC50 (connettore flangia assiale) offrono opzioni di direzione fissa quando si preferisce un montaggio con connettore cablato. Il modello universale CC50 con cavo pre-cablato da 1m è la scelta più flessibile per retrofitting e inventari di manutenzione a configurazione mista.

Flangia Synchro: Lo Standard Meccanico Che Ha Superato la Prova del Tempo

La flangia synchro è un'interfaccia meccanica standardizzata per il montaggio dell'encoder, che utilizza un corpo flangia rettificato di precisione che si appoggia su una sede corrispondente nella piastra terminale del motore o della macchina, e un collare di bloccaggio che assicura la concentricità senza un montaggio a interferenza rigido. Questo approccio tollera i piccoli disallineamenti di accoppiamento e le differenze di espansione termica che esistono negli assemblaggi reali delle macchine senza trasmettere carichi di flessione all'albero dell'encoder.

Il montaggio con flangia synchro del 6FX2001-2CC50 è meccanicamente compatibile con la vasta popolazione di macchine utensili dotate di SINUMERIK e SIMODRIVE che hanno utilizzato questo standard per decenni, rendendolo semplice da utilizzare come encoder sostitutivo senza modificare l'interfaccia di montaggio dell'encoder della macchina.

Compatibilità con Sistemi di Controllo Siemens

Il 6FX2001-2CC50 è un componente di controllo del movimento Siemens testato e certificato per l'uso con:

• SINUMERIK Sistemi CNC (inclusi 840D sl, 810D e piattaforme correlate)
• SIMODRIVE 611 Sistemi di azionamento (varianti analogiche e digitali con ingresso encoder TTL)
• SIMOTION Sistemi di controllo del movimento
• SIMATIC Controller tecnologici con moduli di ingresso encoder
• SINAMICS Sistemi di azionamento con moduli di interfaccia encoder TTL appropriati

L'encoder è classificato all'interno della famiglia di encoder per controllo del movimento Siemens come adatto per applicazioni di asse di avanzamento e mandrino su macchine utensili dove l'encoder è montato direttamente sul motore dell'asse o sull'albero del riduttore.

Domande Frequenti

D1: Qual è la differenza tra il 6FX2001-2CC50 e il 6FX2001-3CC50?

Entrambi sono encoder da 2.500 P/R con flangia synchro e albero da 6 mm, ed entrambi utilizzano l'uscita cavo universale. La differenza principale è l'interfaccia di uscita. Il 6FX2001-2CC50 emette segnali differenziali digitali RS 422 (TTL) direttamente utilizzabili dai controller di azionamento con ingresso encoder TTL. Il 6FX2001-3CC50 emette segnali sinusoidali da 1V picco-picco (formato sin/cos 1Vpp), che richiedono un ingresso sin/cos-compatibile sull'azionamento o sul CNC per ottenere una risoluzione di posizione più fine tramite interpolazione. Controllare le specifiche dell'ingresso encoder del proprio azionamento prima di ordinare — gli ingressi TTL e sin/cos non sono intercambiabili.

D2: Questo encoder può essere utilizzato con i moduli di azionamento digitale SIMODRIVE 611?

Sì, a condizione che l'unità di controllo digitale 611 sia dotata di un ingresso di valutazione encoder TTL. Molte unità di controllo asse digitali SIMODRIVE 611 supportano l'ingresso encoder incrementale RS 422 (TTL) come parte delle loro specifiche standard. Confermare la variante esatta della scheda di controllo installata nel modulo di azionamento e verificare che supporti la valutazione encoder TTL prima di collegare il 6FX2001-2CC50.

D3: L'encoder include un impulso di riferimento (segnale Z). Come viene utilizzato?

Il segnale Z è un singolo impulso emesso una volta per rotazione in una posizione angolare precisa. Nei sistemi encoder incrementali, l'impulso Z viene utilizzato per la procedura di avvicinamento al punto di riferimento (homing) — l'azionamento muove l'asse fino a quando non viene rilevato l'impulso Z, stabilendo un riferimento di posizione noto e ripetibile dopo l'accensione. Senza homing di riferimento, il conteggio di posizione dell'encoder incrementale non ha un punto di partenza definito. L'uso corretto dell'impulso Z nella configurazione di homing del CNC garantisce che la macchina si posizioni sempre nella stessa posizione fisica.

D4: Cosa succede se la tensione di alimentazione devia da esattamente 5V?

Il 6FX2001-2CC50 tollera una variazione di ±10% sull'alimentazione a 5V, quindi funziona correttamente ovunque tra 4,5V e 5,5V. Al di fuori di questo intervallo, la qualità del segnale potrebbe degradare. Se la tensione di alimentazione è instabile o rumorosa, si consiglia un'alimentazione a 5V regolata con un disaccoppiamento adeguato vicino all'encoder. Notare che altre varianti della famiglia 6FX2001 con suffisso "-2N" supportano intervalli di tensione operativa più ampi (10–30V), che potrebbero essere più adatti se la regolazione precisa a 5V è difficile.

D5: Come dovrebbe essere accoppiato meccanicamente l'encoder per evitare guasti prematuri dei cuscinetti?

L'accoppiamento rigido diretto tra l'albero dell'encoder e l'albero della macchina non è raccomandato. Qualsiasi disallineamento residuo — angolare o parallelo — si traduce direttamente in carichi radiali e assiali sui cuscinetti interni dell'encoder, riducendone la durata. Un giunto flessibile che accoglie piccoli disallineamenti (tipicamente meno di 0,1 mm di offset parallelo e meno di 0,5° di disallineamento angolare) dovrebbe sempre essere utilizzato tra l'albero dell'encoder e l'albero condotto. Non azionare l'albero dell'encoder con una cinghia o una catena senza un accoppiamento intermedio — le forze laterali della tensione della cinghia possono superare il carico radiale ammissibile dell'albero.
