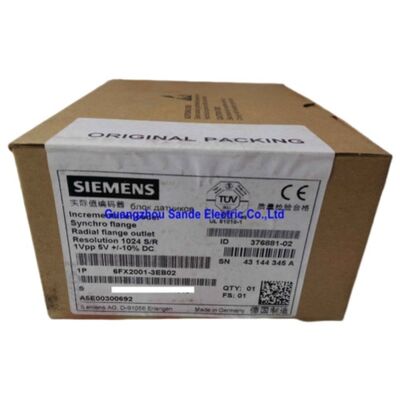

Encoder incrementale Siemens 6FX2001-3EB02 — Feedback Sin/Cos di precisione per il controllo del movimento industriale

Quando la tua macchina CNC o il tuo servoazionamento richiede un feedback di cui ti puoi fidare, il Siemens 6FX2001-3EB02 lo fornisce. Questo encoder rotativo optoelettronico combina un'uscita sinusoidale pulita da 1 Vpp con1.024 impulsi per giro, rendendolo una scelta privilegiata per gli ingegneri che utilizzano le piattaforme SINUMERIK, SINAMICS, SIMOTION o SIMATIC.

Cosa rende questo encoder eccezionale

Al suo interno, il 6FX2001-3EB02 utilizza la scansione optoelettronica di un disco di indicizzazione — un LED illumina il pattern di linee del disco e gli elementi fotoelettronici rilevano le transizioni luce-buio risultanti. Il risultato: due segnali di traccia sinusoidali (A e B) sfasati di 90°, più un impulso di riferimento (R), erogati a un livello di segnale di1 Vpp sin/cos all'elettronica downstream.

Questa interfaccia sinusoidale analogica è il vero elemento distintivo. A differenza degli encoder TTL standard che emettono onde quadre digitali, il segnale da 1 Vpp trasporta dati di forma d'onda interpolabili — il che significa che il sistema di controllo può dividere matematicamente ogni periodo in centinaia di sotto-conteggi, spingendo la risoluzione effettiva ben oltre le 1.024 linee di base.

Specifiche tecniche in sintesi

Costruito per gli ecosistemi di controllo del movimento Siemens

Questo encoder non è solo un sensore generico — è uncomponente testato e certificato dal sistema ottimizzato per l'intera famiglia di automazione Siemens:

• SINUMERIK Sistemi CNC (fresatura, tornitura, rettifica)
• SINAMICS Azionamenti servo e vettoriali
• SIMOTION Controllori di movimento
• SIMATIC Sistemi logici programmabili

Accoppiandolo con gli azionamenti Siemens SIMODRIVE o SINAMICS che elaborano nativamente il segnale differenziale da 1 Vpp, si elimina la necessità di hardware di condizionamento aggiuntivo — un percorso del segnale pulito e validato dall'albero al controllore.

Dove viene impiegato questo encoder

Ovunque sia indispensabile un feedback preciso sulla posizione angolare o sulla velocità, il 6FX2001-3EB02 si adatta perfettamente:

• Centri di lavoro CNC multiasse — tracciamento in tempo reale del mandrino e degli assi lineari
• Linee di assemblaggio automatizzate — mantenimento della sincronizzazione del movimento dei nastri trasportatori e dei robot
• Macchine da stampa e per imballaggio — registrazione precisa nella gestione di materiali ad alta velocità
• Presse per la formatura di metalli — feedback affidabile sulla posizione della corsa in condizioni di vibrazione continua

Il design della flangia sincrona rende il montaggio sull'albero pulito e ripetibile, mentre l'orientamento radiale del connettore offre flessibilità di instradamento del cavo in custodie ristrette.

Nota sull'ordinazione e sulla compatibilità

Il 6FX2001-3EB02 appartiene alla più ampia famiglia di encoder incrementali 6FX2001 di Siemens, che comprende diverse interfacce di uscita — 1 Vpp sin/cos, RS 422/TTL e HTL — con varie risoluzioni. Se il tuo controllore di azionamento richiede un'uscita digitale TTL/RS 422 anziché il formato analogico sin/cos, la variante6FX2001-2EB02 offre lo stesso fattore di forma meccanico con un'interfaccia elettrica diversa.

FAQ

D1: Cosa distingue l'uscita 1 Vpp sin/cos da un encoder TTL standard?

Il segnale sinusoidale consente al controllore di azionamento di interpolare all'interno di ogni ciclo di impulso, offrendo una risoluzione effettiva molto più fine rispetto alle 1.024 linee grezze. Gli encoder TTL emettono impulsi discreti senza dati di sotto-periodo — più facili da cablare, ma senza margine di interpolazione.

D2: Per quali piattaforme Siemens è certificato questo encoder?

È certificato dal sistema per i controlli CNC SINUMERIK, gli azionamenti SINAMICS, i controllori di movimento SIMOTION e i sistemi SIMATIC. Viene anche ampiamente utilizzato con i vecchi azionamenti SIMODRIVE 611. Confermare sempre che la porta di feedback del proprio azionamento accetti un ingresso analogico sin/cos da 1 Vpp prima dell'installazione.

D3: Questo encoder funzionerà con servoazionamenti di terze parti?

Sì — qualsiasi azionamento o controllore dotato di un ingresso differenziale sin/cos da 1 Vpp può funzionare con il 6FX2001-3EB02. Questa interfaccia è ampiamente adottata dalle piattaforme servo industriali europee e asiatiche. Verificare le specifiche di ingresso dell'encoder del proprio controllore per confermare la compatibilità.

D4: Quanto può essere lungo il cavo dell'encoder dall'encoder all'azionamento?

La documentazione tecnica Siemens specifica una lunghezza massima del cavo di150 metri per l'interfaccia sin/cos da 1 Vpp. Per una migliore integrità del segnale su lunghe distanze, utilizzare cavi encoder a doppino intrecciato schermati con messa a terra adeguata su entrambe le estremità.

D5: Quali sono i requisiti di montaggio meccanico?

Il 6FX2001-3EB02 utilizza unaflangia sincrona (synchro) per il montaggio diretto sull'albero o sul mozzo del motore, accettando un albero didiametro 6 mm. Il connettore a flangia radiale mantiene l'uscita del cavo compatta — utile quando lo spazio di installazione è limitato.

Codice articolo: 6FX2001-3EB02 | Produttore: Siemens AG | Serie: Encoder SIMODRIVE / Motion Control | Interfaccia: Sin/Cos 1 Vpp | Risoluzione: 1.024 P/R
