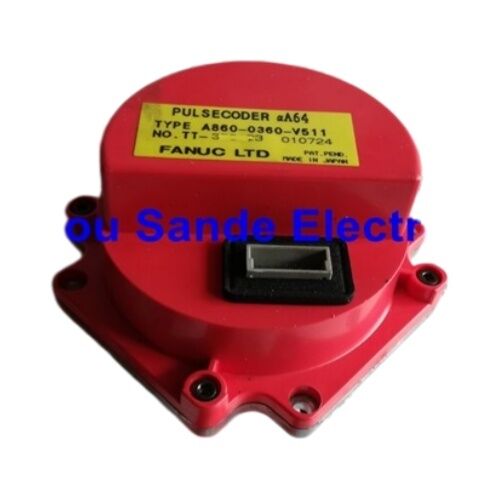

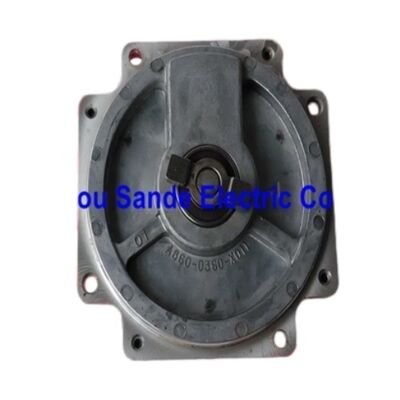

FANUC A860-0360-V511 Pulsecoder — Encoder Assoluto αA64 con Super Condensatore per Motori Servo Serie FANUC Alpha

Marca: FANUC

Designazione: αA64 (Alpha Absolute 64K)

Codici Articolo: A860-0360-V511 / A8600360V511 Connettore a 14 pin

Tipo Assoluto | Super Condensatore | Disponibile

L'era del Tappo Rosso — Ancora Milioni di Macchine in Funzione

Prima che la serie αi di FANUC diventasse la piattaforma dominante sulle macchine utensili moderne, una generazione precedente di motori servo AC FANUC Alpha funzionava — e continua a funzionare — negli impianti di produzione di tutto il mondo. Identificabili dal distintivo tappo posteriore in plastica rossa che copre l'assemblaggio dell'encoder, questi motori sono stati installati in enormi quantità su centri di lavoro, centri di tornitura e attrezzature multi-asse tra la fine degli anni '80 e gli anni 2000. Molte di queste macchine sono ancora in uso produttivo quotidiano.

Il FANUC A860-0360-V511 è il pulsecoder di tipo αA64 per le varianti a telaio più grande di questa serie Alpha. È un encoder assoluto — 64.000 impulsi per giro, mantenimento della posizione multi-giro, nessuna batteria esterna richiesta — che si monta sul retro del motore servo all'interno del familiare alloggiamento con tappo rosso. Quando questo encoder si guasta, la macchina perde il suo riferimento di posizione e l'asse si ferma. Il percorso di sostituzione è semplice: installare il corretto A860-0360-V511 nel motore che lo montava originariamente.

Cosa Rende il V511 Distinto all'Interno della Famiglia A860-0360

La serie A860-0360 comprende diverse varianti di pulsecoder che condividono la stessa designazione di encoder assoluto αA64 ma differiscono per configurazione fisica e tecnologia di mantenimento della posizione. Comprendere dove si colloca il V511 evita un costoso errore di ordinazione.

La caratteristica distintiva critica del V511 è il suo super condensatore integrato per il mantenimento della posizione assoluta. Mentre altre varianti di questa serie si affidano a una batteria esterna sull'amplificatore servo per preservare i dati di posizione assoluta multi-giro durante i periodi di spegnimento, il V511 dispone del proprio accumulo di energia capacitiva interno. Quando l'alimentazione della macchina viene rimossa, il super condensatore fornisce l'energia necessaria per mantenere il conteggio di posizione interno dell'encoder durante l'intervallo di spegnimento, eliminando la dipendenza dalla batteria esterna per questa funzione dal lato encoder.

La conseguenza pratica a livello di macchina dipende da come il sistema è stato originariamente configurato — ma per i motori che sono stati forniti con il V511, l'architettura di mantenimento della posizione fa parte della progettazione del sistema. Come per tutte le sostituzioni di pulsecoder, la corrispondenza esatta del codice articolo sull'etichetta dell'encoder del motore è la procedura di verifica corretta prima di ordinare.

Riferimento Tecnico

Dati incrociati dalla documentazione dei motori servo serie FANUC Alpha e registri tecnici verificati di fornitori specializzati.

64K Assoluto — Cosa Significano Risoluzione e Tipo in Pratica

Due proprietà definiscono il comportamento di un pulsecoder come dispositivo di feedback: la sua risoluzione e se è assoluto o incrementale. Entrambi sono importanti per il funzionamento quotidiano della macchina.

Risoluzione: 64.000 ppr. Ogni giro completo dell'albero motore è diviso in 64.000 intervalli di misurazione discreti. Su un asse servo che aziona una vite a ricircolo di sfere con un passo di 10 mm, 64.000 conteggi per giro conferiscono al loop di feedback una granularità di posizione di circa 0,16 micrometri per conteggio all'uscita della vite — ben oltre l'accuratezza dei componenti meccanici della tipica macchina utensile servita da questo encoder. La risoluzione dell'encoder non è il fattore limitante nelle prestazioni di posizionamento di questi sistemi. Ciò che la risoluzione 64K influenza in modo significativo è la qualità del feedback di velocità a basse velocità di avanzamento, dove la densità dei conteggi mantiene il loop di controllo della velocità alimentato con dati di feedback fini e regolari anziché con raffiche di impulsi grossolane.

Tipo assoluto. Un encoder assoluto mantiene un indirizzo di posizione completo attraverso i cicli di spegnimento. Quando la macchina si accende dopo uno spegnimento — sia esso pianificato o imprevisto — il sistema servo legge la posizione memorizzata dell'encoder e sa immediatamente dove si trova l'asse. Nessun ritorno di riferimento, nessun movimento di homing, nessun intervento dell'operatore. La macchina è pronta per funzionare da dove si è fermata. Questo è un vantaggio operativo significativo su attrezzature che potrebbero fermarsi inaspettatamente a causa di interruzione di corrente, arresto di emergenza o condizione di guasto, e dove il re-homing di tutti gli assi prima di riprendere la produzione aggiunge tempo e complessità procedurale al recupero.

Il super condensatore nel V511 è il meccanismo che rende la proprietà assoluta funzionante durante gli intervalli di spegnimento — immagazzina energia sufficiente per mantenere l'elettronica di tracciamento della posizione interna dell'encoder mentre l'alimentazione esterna è assente.

La Famiglia di Motori con Tappo Rosso Serie Alpha

L'A860-0360-V511 appartiene al gruppo a telaio più grande della gamma di encoder FANUC Alpha. FANUC ha prodotto due diverse dimensioni fisiche di pulsecoder αA64:

La variante più piccola — trovata in motori Alpha molto compatti, inclusi i telai α1, α2 e αM2.5 — utilizza il codice articolo A860-0360-T001 e un alloggiamento fisico diverso. Non è intercambiabile con il V511.

La variante più grande — utilizzata nell'intera gamma di motori Alpha dal telaio α3 in su — è la serie A860-0360 nelle sue forme T201, V501 e V511. Queste condividono lo stesso alloggiamento fisico e la stessa geometria di accoppiamento. Le differenze nel suffisso all'interno di questo gruppo riflettono la generazione, la configurazione del connettore e il metodo di mantenimento della posizione. I motori dotati di encoder A64 nel sistema di numerazione FANUC sono identificati dalle cifre "75" alla fine del numero di modello a 12 caratteri del motore (ad esempio, A06B-0xxx-Bx75), che è un metodo di controllo incrociato affidabile quando l'etichetta dell'encoder stessa è poco chiara o danneggiata.

Varianti A860-0360 — Navigare nella Famiglia

Diversi codici articolo condividono la designazione αA64 e la stessa compatibilità con i motori serie Alpha. Le differenze tra loro sono importanti per l'approvvigionamento:

Il riferimento incrociato tra A860-0360-V511 e A860-0356-X011 appare anche nella documentazione dei fornitori — entrambi gli identificatori sono stati utilizzati in associazione con questa configurazione dell'encoder. Come sempre, l'etichetta dell'encoder sul motore in manutenzione è il riferimento definitivo.

Perché Questi Encoder Si Guastano — e Cosa Aspettarsi

Gli encoder con tappo rosso serie FANUC Alpha sono in uso continuo da decenni e le modalità di guasto sono ben comprese nella comunità di assistenza FANUC.

Contaminazione o degrado del disco ottico. L'encoder funziona facendo passare la luce attraverso un disco ottico inciso con precisione. La contaminazione da vapori di refrigerante, nebbia d'olio o polvere metallica che entra nel fondello — sia attraverso l'usura delle guarnizioni, i punti di ingresso dei cavi o cicli termici ripetuti — può degradare la qualità del segnale nel tempo. I primi segni includono condizioni di allarme marginali che appaiono in modo intermittente e si risolvono al riavvio; alla fine il segnale scende al di sotto della soglia di accettazione dell'amplificatore e si verifica un allarme encoder fisso.

Degrado del super condensatore. Nel V511, il condensatore che mantiene la posizione assoluta durante lo spegnimento ha una durata di vita limitata. Un condensatore sufficientemente degradato non manterrà più i dati di posizione nemmeno durante brevi interruzioni di corrente. Il sintomo è la perdita del riferimento di posizione assoluta da parte della macchina dopo cicli di spegnimento — richiedendo un ritorno di riferimento che non dovrebbe essere necessario con un encoder assoluto funzionante. Il condensatore è interno all'assemblaggio dell'encoder e non è un componente sostituibile sul campo separatamente.

Usura dell'accoppiamento meccanico. L'accoppiamento tra l'albero motore e l'ingresso dell'encoder trasferisce la rotazione senza consentire al disallineamento dell'albero di applicare forza radiale al cuscinetto interno dell'encoder. L'usura dell'accoppiamento nel tempo consente al disallineamento di raggiungere il cuscinetto dell'encoder, producendo rumore, maggiore attrito del cuscinetto e infine errori del segnale dell'encoder.

Quando appare un allarme relativo all'encoder, la sequenza diagnostica dovrebbe comunque iniziare con il cavo dell'encoder — verificare l'integrità della connessione e le condizioni del cavo prima di concludere che l'encoder stesso sia il guasto. Se l'ispezione del cavo è chiara e l'allarme persiste, l'encoder è il candidato successivo per la sostituzione.

Note su Manipolazione e Installazione

L'A860-0360-V511, come tutti i pulsecoder ottici FANUC, richiede una manipolazione appropriata per uno strumento ottico di precisione. L'assemblaggio del disco interno e il cuscinetto sono i componenti che determinano le prestazioni dell'encoder, ed entrambi sono sensibili agli urti meccanici e alla contaminazione.

Mantenere l'encoder nella sua confezione fino al momento dell'installazione. Non colpire l'alloggiamento né applicare forza assiale all'albero dell'encoder. Durante la rimozione del vecchio encoder dal motore, notare l'orientamento dell'accoppiamento — l'accoppiamento di ricambio (raccomandato da installare nuovo ad ogni sostituzione dell'encoder) deve essere posizionato correttamente per innestare le caratteristiche di trascinamento dell'albero motore prima che l'encoder sia posizionato.

L'alloggiamento del tappo rosso in plastica deve essere manipolato senza toccare la finestra ottica o le superfici di interfaccia dell'accoppiamento. Una volta installato, verificare le condizioni di tenuta del tappo prima di rimettere in servizio il motore — la protezione del fondello dipende dal corretto posizionamento e sigillatura del tappo.

FAQ

D1: L'A860-0360-V511 ha un super condensatore invece di fare affidamento su una batteria esterna. Ciò significa che la batteria dell'amplificatore non è più necessaria?

Il super condensatore nel V511 gestisce il mantenimento della posizione all'interno dell'encoder stesso, ma la configurazione della batteria del sistema servo complessivo dipende da come l'amplificatore FANUC e il controller CNC gestiscono i dati di posizione assoluta a livello di sistema. Gli amplificatori servo FANUC di quest'epoca mantengono tipicamente la propria batteria per funzioni di backup oltre al solo encoder — inclusa la memorizzazione dei parametri e, in alcune configurazioni, il tracciamento del conteggio assoluto multi-giro a livello di amplificatore. Se l'amplificatore richiede ancora la sua batteria quando è installato il V511 dipende dal modello specifico dell'amplificatore e dalla configurazione del sistema. Il condensatore autonomo dell'encoder elimina la dipendenza dalla batteria per il mantenimento della posizione a livello di encoder, ma prima di rimuovere la batteria dell'amplificatore basandosi su questa ipotesi, verificare i requisiti di funzionamento della batteria dell'amplificatore nel suo manuale di istruzioni. La rimozione di una batteria da cui l'amplificatore dipende per il mantenimento dei parametri o del conteggio può causare ulteriore perdita di dati.

D2: L'A860-0360-V511 può essere sostituito con l'A860-0360-V501 o l'A860-0360-T201 se il V511 non è disponibile?

Il montaggio fisico è compatibile tra le varianti A860-0360 a telaio grande — le dimensioni dell'alloggiamento e l'interfaccia di accoppiamento sono le stesse per T201, V501 e V511. La differenza funzionale è il metodo di mantenimento della posizione: il V511 utilizza un super condensatore integrato, mentre il T201 e il V501 si affidano alla batteria esterna dell'amplificatore per il mantenimento della posizione assoluta. Sostituire un T201 o V501 in un sistema progettato attorno al V511 significa che il mantenimento della posizione assoluta durante gli eventi di spegnimento dipenderà ora dalla batteria dell'amplificatore piuttosto che dal condensatore dell'encoder stesso. Se la batteria dell'amplificatore è presente e funzionante, la posizione assoluta dovrebbe comunque essere mantenuta correttamente. Tuttavia, per installazioni in cui il V511 è stato specificato per un motivo — come applicazioni in cui la batteria dell'amplificatore è stata intenzionalmente omessa dalla progettazione del sistema — questa sostituzione modifica la dipendenza dalla batteria del sistema in un modo che deve essere considerato prima di procedere. Verificare sempre la configurazione installata della macchina specifica prima di presumere la diretta sostituibilità.

D3: La mia macchina mostra un allarme encoder all'avvio dopo un'interruzione di corrente. La posizione assoluta è stata persa. Ciò conferma che il super condensatore del V511 si è guastato?

La perdita di posizione dopo un'interruzione di corrente è un forte indicatore che il super condensatore non sta più mantenendo la carica durante il periodo di spegnimento, ma non è l'unica causa possibile. Prima di concludere che il condensatore si è guastato, considerare la durata dell'interruzione di corrente — un super condensatore immagazzina una quantità finita di energia, e un'interruzione molto prolungata (diverse ore o più, a seconda dello stato del condensatore e del consumo di energia interno dell'encoder) può esaurire anche un condensatore sano. Se la perdita di posizione si verifica solo dopo eventi di spegnimento di lunga durata ma non dopo brevi interruzioni, il condensatore potrebbe avere ancora una capacità parziale residua. Se la posizione viene persa anche dopo cicli di spegnimento molto brevi — pochi secondi o meno — il condensatore si è guastato. In entrambi i casi, l'assemblaggio dell'encoder richiede la sostituzione perché il condensatore è integrato nell'unità e non può essere sostituito separatamente sul campo.

D4: Come posso confermare quale variante A860-0360 è attualmente installata nel mio motore senza leggere l'etichetta dell'encoder?

Il numero di modello del motore fornisce un controllo incrociato: i motori FANUC serie Alpha dotati di encoder A64 riportano "75" come ultime due cifre della loro designazione modello a 12 caratteri — ad esempio, un motore etichettato A06B-0xxx-Bx75 ha un encoder A64. Questo conferma il tipo di encoder ma non identifica il suffisso specifico della variante (T201 vs V501 vs V511). Per l'identificazione della variante, l'etichetta dell'encoder sul fondello posteriore è l'unica fonte affidabile — mostrerà il numero articolo completo A860-0360-VXXX o A860-0360-TXXX. Se l'etichetta non è leggibile a causa di usura, contaminazione da olio o danni fisici, un rappresentante dell'assistenza FANUC o un centro di riparazione specializzato con attrezzature di prova può identificare la variante dell'encoder tramite test funzionali. Non presumere la variante solo dal numero di modello del motore, e non sostituire tra varianti senza comprendere le implicazioni sul mantenimento della posizione descritte nella FAQ precedente.

D5: L'A860-0360-V511 è riparabile se il super condensatore si guasta, o deve essere sostituito l'intero encoder?

I pulsecoder serie FANUC Alpha generalmente non sono riparabili a uno standard che ripristini l'affidabilità delle prestazioni originali. L'assemblaggio ottico integrato, l'accoppiamento rettificato di precisione, il cuscinetto interno e il super condensatore sono fabbricati come unità abbinata in condizioni controllate. La riparazione sul campo del solo condensatore — saldare un condensatore sostitutivo sul PCB dell'encoder — è tecnicamente possibile ma comporta rischi significativi: il disco ottico e il cuscinetto sono esposti durante lo smontaggio, la contaminazione o il disturbo meccanico durante la riparazione possono degradare la qualità del segnale anche se la sostituzione del condensatore ha successo, e l'unità riparata non ha una linea di base di prestazioni verificata dopo il riassemblaggio. Centri di riparazione servo specializzati con attrezzature di prova appropriate e condizioni di camera bianca offrono servizi di ricostruzione encoder con vari termini di garanzia. Per la maggior parte delle operazioni di manutenzione industriale, la sostituzione diretta con un'unità funzionante e la restituzione dell'unità guasta per un credito di scambio è il percorso più rapido e a minor rischio per ripristinare la disponibilità della macchina.
