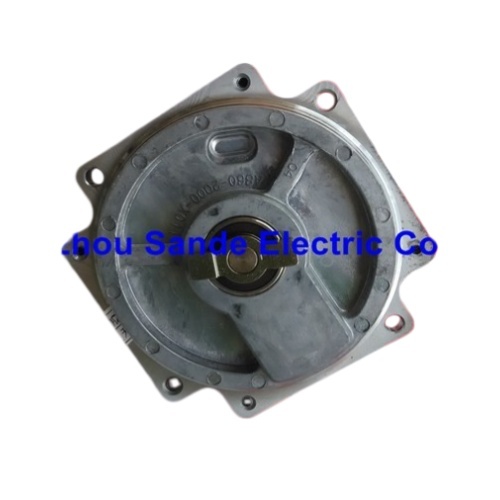

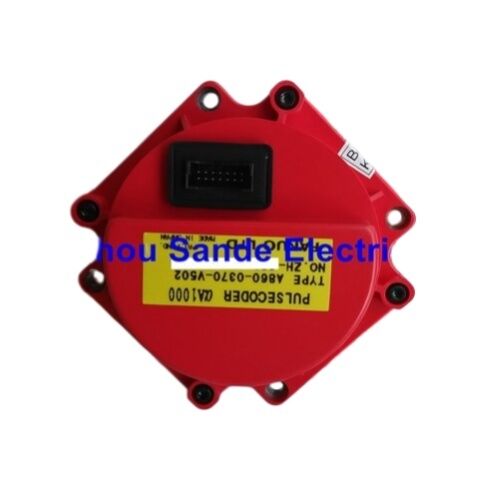

FANUC A860-0370-V502 Alpha Pulsecoder (aA1000)

Tipo Assoluto | 1.000.000 di impulsi/giro | Uscita Seriale | Motori Servo AC FANUC Alpha serie a3 / a6 / a12 / a22 / a30 / a40 / aM | Nessun Cavo Integrato | Made in Japan

Il Codificatore Che Ricorda Dove Si Trova

Avvicinati a una macchina utensile dotata di un sistema servo FANUC Alpha e accendila. In pochi secondi, ogni asse sa esattamente dove si trova — nessun ciclo di homing, nessun lento ritorno al punto di riferimento, nessuna attesa che ogni asse strisci indietro verso un punto di riferimento prima che la macchina possa accettare un programma. Questa conoscenza immediata della posizione assoluta all'accensione non è fornita dall'amplificatore servo o dal controllo CNC. Proviene dal pulsecoder sul retro di ogni servomotore.

Il FANUC A860-0370-V502 è il pulsecoder assoluto aA1000 — il dispositivo di feedback ottico integrato per la famiglia di servomotori AC FANUC Alpha. Con una risoluzione di 1.000.000 di impulsi per giro su un'interfaccia seriale, è il componente che chiude il loop servo, fornisce la ritenzione della posizione assoluta attraverso i cicli di alimentazione e abilita la raffinata precisione di posizionamento che definisce le prestazioni dei motori FANUC Alpha nelle applicazioni di centri di lavoro, centri di tornitura e automazione di precisione.

Specifiche Tecniche

Cosa Significa aA1000 nella Gerarchia dei Codificatori FANUC

La denominazione dei pulsecoder FANUC serie Alpha segue un sistema chiaro: il prefisso "A" identifica il tipo assoluto e "1000" si riferisce alla classe di risoluzione mille-mila — un milione — di impulsi per giro. Questo posiziona l'aA1000 nel livello di alta risoluzione della famiglia originale di pulsecoder Alpha, ben al di sopra dei precedenti varianti 2000P, 3000P e incrementali che equipaggiavano i motori AC serie S e a cappuccio rosso.

Il salto da 3.000 impulsi per giro (lo standard sui precedenti codificatori servo AC FANUC) a 1.000.000 rappresenta un aumento di 333 volte della risoluzione nativa. Per i calcoli del loop di posizione e velocità dell'amplificatore servo, questo cambiamento è fondamentale. A 3.000 ppr, il feedback del loop di posizione a 3.000 giri/min arriva a circa 150.000 conteggi al secondo — una cifra che funziona per il posizionamento generale ma lascia la fluidità della velocità in balia del rumore di quantizzazione a basse velocità. A 1.000.000 ppr con lo stesso motore a 3.000 giri/min, la frequenza di feedback sale a 50.000.000 conteggi al secondo, rendendo il controllo fluido della velocità sia a basse che ad alte velocità drasticamente più realizzabile.

Questa risoluzione è il motivo per cui la documentazione FANUC per la serie Alpha nota specificamente che il pulsecoder da 1.000.000 ppr abilita applicazioni che vanno dal semplice posizionamento a quelle che richiedono alta precisione — lo stesso hardware serve tutto, dal rapido movimento grossolano alla contornatura di finitura senza degrado della qualità della posizione.

Posizione Assoluta: La Funzionalità Che Cambia il Funzionamento della Macchina

La classificazione "assoluta" dell'A860-0370-V502 non è una nota tecnica minore. Definisce un comportamento della macchina fondamentalmente diverso dall'avvio dell'asse all'inizio di ogni turno.

Un codificatore incrementale perde il suo riferimento di posizione nel momento in cui viene tolta l'alimentazione. Il controllo CNC non ha memoria di dove si è fermato l'asse — il conteggio della posizione che esisteva nell'amplificatore servo quando la macchina si è spenta è perso. All'accensione, quell'asse non ha una posizione valida. Prima che possa essere eseguito qualsiasi programma, ogni asse incrementale deve effettuare l'homing — tornare a un punto di riferimento fisso a velocità controllata in modo che il controllo possa ristabilire la posizione da zero. Su un grande centro di lavoro con sei o più assi, un ritorno completo al punto di riferimento può richiedere diversi minuti.

L'A860-0370-V502 funziona diversamente. Una batteria interna (fornita separatamente, montata nell'amplificatore servo o nel cabinet CNC) alimenta continuamente il contatore di posizione assoluta attraverso interruzioni di corrente, spegnimenti della macchina e persino procedure di sostituzione della batteria. Quando l'alimentazione principale ritorna, l'interfaccia seriale del codificatore trasmette immediatamente la posizione memorizzata — il CNC conosce la posizione di ogni asse con la stessa sicurezza di durante il funzionamento. Accensione, verifica ed esecuzione.

Ciò è particolarmente significativo in ambienti in cui la pressione produttiva è costante. Una macchina che impiega due minuti per l'homing ogni mattina, dopo ogni arresto di emergenza e dopo ogni interruzione di corrente accumula tempi morti significativi. Il sistema di pulsecoder assoluto elimina completamente questa categoria di tempi di inattività.

Interfaccia Seriale: Un Cavo, Informazioni Complete

I precedenti codificatori di impulsi FANUC utilizzavano un'uscita elettrica parallela — fili separati per i segnali di fase A, fase B, fase Z e commutazione, con la risoluzione limitata dalle caratteristiche elettriche di quelle linee parallele. Il pulsecoder Alpha A1000 ha completamente cambiato l'architettura dell'interfaccia.

L'aA1000 utilizza un protocollo di comunicazione seriale tra il codificatore e l'amplificatore servo. Dati di posizione, conteggio assoluto multi-giro (ove applicabile), stato di allarme, dati di temperatura del codificatore e identificazione interna del codificatore — tutto viaggia su una singola coppia di linee seriali differenziali anziché su un fascio di segnali paralleli. L'amplificatore servo decodifica il flusso di dati seriali per estrarre il valore di posizione di cui ha bisogno per il loop di controllo, eseguendo questo scambio a una velocità sufficientemente elevata da aggiornare il loop di posizione alla frequenza di controllo interna dell'amplificatore.

Una conseguenza pratica di questa architettura: non c'è un'uscita in quadratura incrementale dal pulsecoder seriale che un contatore esterno o un controller di movimento possa semplicemente leggere. I dati di posizione esistono esclusivamente nel protocollo seriale. Questo è il motivo per cui, per applicazioni di retrofit e drive di terze parti, l'interfacciamento con l'A860-0370-V502 richiede l'hardware dell'amplificatore FANUC o un adattatore di interfaccia per pulsecoder seriale appositamente costruito.

Compatibilità Motore: La Famiglia Alpha Servita da Questo Codificatore

L'A860-0370-V502 si adatta alla famiglia di servomotori FANUC Alpha — la generazione di servomotori AC che ha succeduto i motori a cappuccio rosso serie S e ha preceduto l'attuale serie Alpha i. All'interno di quella generazione, questo codificatore era montato su un'ampia gamma di dimensioni di motori: dai motori di telaio piccoli a3 e a6 utilizzati su assi leggeri, attraverso i modelli di fascia media a12 e a22 che alimentavano la maggior parte degli assi di avanzamento dei centri di lavoro, fino ai motori più grandi a30 e a40 per applicazioni su assi pesanti e portali.

Anche le variazioni all'interno della famiglia Alpha — la serie Alpha standard (α), la serie Alpha M (αM) per applicazioni ad alta velocità, la serie Alpha L (αL) per esigenze di coppia elevata su telai grandi — utilizzavano questa famiglia di codificatori nelle loro dimensioni di motore. Il design del corpo del codificatore e la disposizione di montaggio sono coerenti in tutta la gamma di motori compatibili, e l'assenza di un cavo integrato è una caratteristica di progettazione deliberata: consente di scambiare l'assemblaggio del codificatore senza disturbare il routing del cavo del motore, il che è significativamente importante durante la riparazione e la revisione del motore.

L'A860-0370-V502 è specificamente identificato per motori tra cui le dimensioni del telaio a12, a22, a30 e a40, insieme alle varianti aM, sebbene l'intervallo di applicabilità completo si estenda in tutta la serie Alpha. La conferma del codificatore corretto rispetto al codice articolo di un motore specifico è sempre il passo consigliato prima della sostituzione.

Nessun Cavo Integrato: Un Vantaggio di Manutenzione

A differenza dei vecchi codificatori di impulsi FANUC che integravano il cavo del segnale direttamente nel corpo del codificatore, l'A860-0370-V502 utilizza un'interfaccia connettore separata — il corpo del codificatore si collega al motore e termina in un connettore che accetta il cavo del segnale del codificatore come un assemblaggio separato. Questo design separa due modalità di guasto distinte che sono spesso confuse sul campo.

I cavi dei codificatori sui servomotori si guastano più frequentemente dei codificatori stessi, in particolare sugli assi con esteso movimento. L'usura del cavo, la corrosione dei connettori e i danni meccanici nei punti di piegatura sono cause comuni di quelli che sembrano allarmi del codificatore. Con il cavo separato dal corpo del codificatore, la sostituzione o l'ispezione del cavo è semplice: il codificatore rimane montato sul motore, il cavo viene scollegato e sostituito, e il sistema viene ritestato. Se l'allarme scompare, il codificatore non è mai stato il problema. Se persiste, il codificatore stesso può quindi essere scambiato senza che il cavo abbia complicato la diagnosi.

Questa architettura semplifica anche lo stoccaggio per officine di riparazione e reparti di manutenzione — corpi dei codificatori e cavi sono voci separate che possono essere tenute in inventario indipendente anziché un unico SKU che rappresenta entrambi i componenti insieme.

L'A860-0370-V502 vs. V501: Note sulla Versione

La famiglia A860-0370 esiste in due varianti principali: V501 e V502. Queste sono versioni di produzione o software successive dello stesso hardware del codificatore aA1000. Entrambi sono assoluti, entrambi emettono 1.000.000 ppr sull'interfaccia seriale FANUC e entrambi sono fisicamente compatibili con lo stesso arrangiamento di montaggio dei motori Alpha. Nella maggior parte dei contesti di manutenzione, uno può sostituire l'altro funzionalmente.

Tuttavia, gli specialisti CNC FANUC consigliano di confermare la compatibilità con la versione specifica del software dell'amplificatore servo in uso prima di sostituire incrociatamente le unità V501 e V502 in sistemi in cui l'interazione software tra la versione del codificatore e il firmware dell'amplificatore potrebbe essere rilevante. Per la sostituzione generale di manutenzione sui sistemi standard serie Alpha — la stragrande maggioranza della base installata — questo non è un problema pratico.

Domande Frequenti

D1: Come posso confermare che l'A860-0370-V502 sia il codificatore corretto per il mio specifico motore FANUC Alpha?

La verifica più affidabile è il codice articolo sulla targhetta del motore. I codici articolo dei servomotori FANUC Alpha seguono un formato strutturato; la designazione del tipo di feedback del motore è incorporata nel segmento del suffisso "B". Per i motori dotati del pulsecoder seriale assoluto aA1000, il codice articolo del motore rifletterà questa specifica in un suffisso che termina con la designazione appropriata del pulsecoder assoluto. Se la targhetta non è leggibile, il codificatore fisico stesso — se l'unità guasta è ancora collegata — porta tipicamente il codice articolo A860-0370-V502 (o V501) sulla sua etichetta. Confrontare questo con la sostituzione conferma la correttezza. Gli specialisti FANUC Alpha possono anche incrociare il codice articolo completo del motore per trovare il codificatore corretto se la documentazione del motore è disponibile.

D2: L'A860-0370-V502 richiede una batteria di backup e cosa succede se la batteria si guasta?

Sì. La ritenzione della posizione assoluta richiede una batteria per mantenere il contatore di posizione interno del codificatore attraverso interruzioni di corrente. La batteria è tipicamente di tipo litio da 3V montata nell'amplificatore servo o, in alcune configurazioni di sistema, nel cabinet CNC anziché nel corpo del codificatore stesso — il circuito della batteria fornisce alimentazione al codificatore tramite il cavo del segnale. Quando la tensione della batteria scende al di sotto della soglia, il CNC visualizzerà un allarme batteria scarica prima che la batteria sia completamente scarica. Se si lascia che la batteria si esaurisca completamente, i dati di posizione assoluta nel codificatore vengono persi. Alla successiva accensione, il CNC genererà un allarme APC (Absolute Pulse Coder) e richiederà un ritorno al punto di riferimento per ristabilire la posizione zero dell'asse — essenzialmente una procedura di homing una tantum dopo la quale il funzionamento assoluto riprende normalmente una volta sostituita la batteria.

D3: Quali codici di allarme CNC indicano un guasto dell'A860-0370-V502 sui controlli FANUC 0i, 16i e 18i?

I guasti del pulsecoder assoluto sui controlli FANUC classe 0i/16i/18i appaiono principalmente nella categoria degli allarmi servo. Gli allarmi più comuni relativi al codificatore sono: SV0300 (Allarme APC: Necessario Ritorno alla Posizione di Riferimento), che segue un guasto della batteria o la sostituzione del codificatore; SV0360 (Errore di Comunicazione Pulse Coder), che indica un guasto di trasmissione dati seriale tra codificatore e amplificatore; e SV0368/SV0369 (Allarme Hardware Pulse Coder), che indica un guasto interno del codificatore rilevato dai dati di autodiagnosi seriale. Il numero specifico dell'allarme fornisce una direzione diagnostica — gli allarmi di comunicazione spesso risalgono a problemi di cavo o connettore, mentre gli allarmi hardware puntano all'assemblaggio del codificatore stesso. Controllare sempre il cavo del segnale del codificatore e i suoi connettori sia all'estremità del motore che dell'amplificatore prima di condannare il corpo del codificatore.

D4: L'A860-0370-V502 può essere riparato o deve essere sostituito quando si guasta?

I codificatori FANUC Alpha aA1000 generalmente non sono riparabili a un livello che ripristini un funzionamento affidabile a lungo termine. Gli elementi ottici e l'elettronica interna di questi codificatori sono realizzati con tolleranze ristrette e sono assemblaggi sigillati — la riparazione dei componenti a livello di campo non è praticamente fattibile, e i centri di riparazione specializzati notano costantemente che queste unità sono raramente riparabili. Quando un codificatore si guasta o diventa sospetto, la sostituzione con un'unità testata da uno specialista di ricambi FANUC affidabile è l'approccio standard. Il test dovrebbe sempre essere eseguito con il codificatore montato su un motore Alpha effettivo in funzione su hardware di azionamento FANUC — i test elettrici da banco che non esercitano il codificatore sul suo motore previsto non possono replicare le condizioni termiche e di vibrazione che rivelano guasti intermittenti.

D5: L'A860-0370-V502 è compatibile con i motori FANUC Alpha i series o con gli amplificatori della serie αi di generazione attuale?

No. L'A860-0370-V502 è un codificatore FANUC serie Alpha di prima generazione, progettato per la famiglia originale di motori Alpha (α). I successivi motori Alpha i (αi) e la serie αi attuale utilizzano generazioni di codificatori diverse — inclusi l'A860-2001-T321 (αi A16000, 16 milioni di impulsi/giro) e successori simili — con montaggio fisico diverso, implementazioni di protocollo seriale diverse e interfacce elettriche diverse. L'A860-0370-V502 non può essere installato su un motore serie αi, e gli amplificatori servo serie αi non sono progettati per comunicare con il precedente protocollo seriale aA1000. Per macchine che utilizzano motori serie Alpha α (non-i) e amplificatori serie Alpha originali (era A06B-6058, A06B-6066 SVU, SVUC), l'A860-0370-V502 è l'unità corretta. Per macchine che utilizzano il sistema αi successivo, il codificatore appropriato proviene dalla serie A860-20xx.
