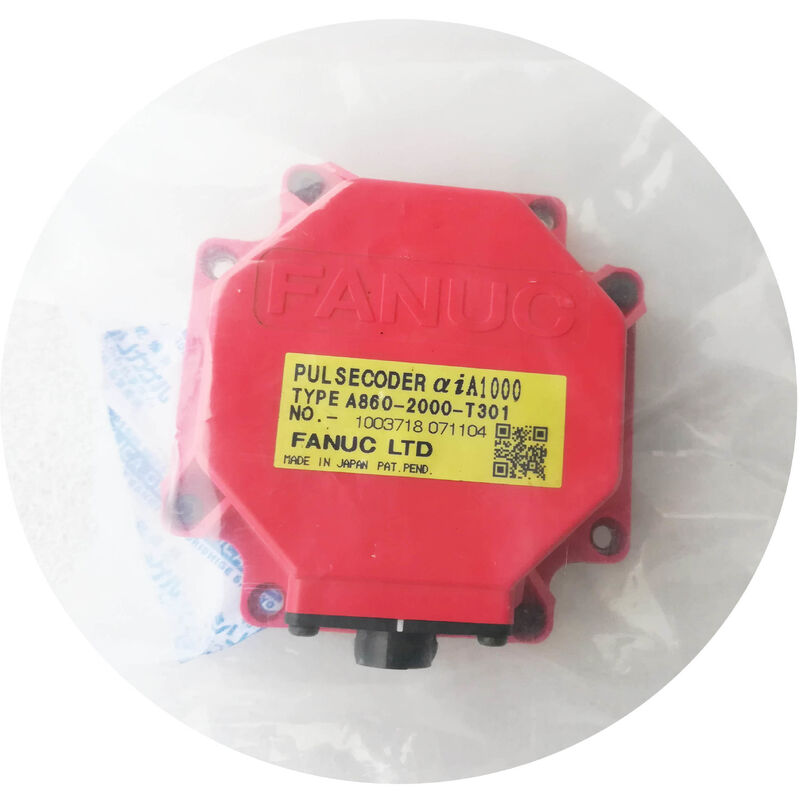

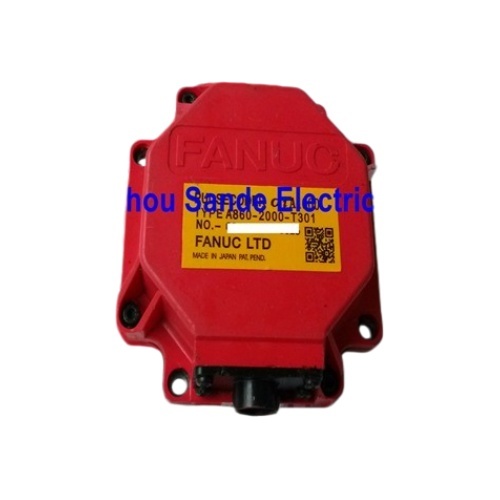

FANUC A860-2000-T301 Pulsecoder (αiA1000)

Tipo Assoluto | 1.000.000 di impulsi/giro | Interfaccia Seriale | Motori Servo AC FANUC Alpha i (αi) | Giunto Oldham | IP65 | Connettore a 10 pin | Made in Japan

Il Codificatore al Cuore del Sistema Servo αi

Ogni movimento su una macchina equipaggiata con FANUC αi — un incremento di 0,001 mm su un centro di tornitura CNC, un'interpolazione a 6 assi su un robot industriale, una traslazione rapida che copre 500 mm in una frazione di secondo — dipende dai dati di posizione che originano all'interno di un piccolo dispositivo ottico montato sul retro di ciascun servomotore. Senza un feedback accurato, continuo e affidabile da quel dispositivo, non esiste controllo ad anello chiuso. Esiste solo movimento ad anello aperto: veloce, approssimativo e inadatto alla produzione di precisione.

Il FANUC A860-2000-T301 è il pulsecoder assoluto αiA1000 — il sensore di feedback progettato specificamente per la famiglia di servomotori AC FANUC Alpha i (αi). Con 1.000.000 di impulsi per giro forniti tramite un'interfaccia seriale, mantenimento della posizione assoluta attraverso i cicli di alimentazione e un design con giunto Oldham che tollera disallineamenti dell'albero senza compromettere l'accuratezza, questo codificatore è sia il componente più diffuso che il più critico per la manutenzione nel sistema servo αi.

Si trova su centri di lavoro CNC, centri di tornitura, taglierine laser e robot industriali FANUC nei reparti di produzione di ogni importante settore manifatturiero a livello mondiale.

Specifiche Tecniche

Da Alpha ad Alpha i: Dove si Inserisce Questo Codificatore nella Storia FANUC

La linea di prodotti dei servomotori FANUC si è evoluta attraverso generazioni chiaramente definite, e la denominazione dei codificatori riflette direttamente questa progressione. La serie originale Alpha (α) — i motori dotati del codificatore A860-0370-V502 (αA1000) — rappresentava la piattaforma di pulsecoder seriale di prima generazione di FANUC. La serie Alpha i (αi) che è seguita ha portato significativi progressi nelle prestazioni del motore, nella comunicazione del sistema di azionamento e nell'integrazione delle funzioni di sicurezza, e ha richiesto una nuova generazione di hardware pulsecoder per essere all'altezza.

L'A860-2000-T301 è quella nuova generazione. La "i" in αiA1000 non è cosmetica — significa un protocollo di interfaccia seriale rivisto, hardware interno aggiornato e compatibilità con gli amplificatori della serie αi (famiglie A06B-6114, A06B-6117, A06B-6130) e la generazione di controllori CNC e robot FANUC che vi lavorano. I motori αi e l'A860-2000-T301 sono componenti abbinati al sistema; il vecchio αA1000 della serie Alpha originale non può sostituire l'αiA1000, e l'hardware dell'amplificatore lo rifiuterà.

Comprendere questo confine generazionale è fondamentale quando si acquistano ricambi. Una macchina con motori della serie αi richiede l'A860-2000-T301. Una macchina più vecchia con motori Alpha originali (non-i) necessita dell'A860-0370-V502. Mescolare i due non è possibile senza modifiche sia all'amplificatore che al motore.

1.000.000 di Impulsi per Giro: Cosa Offre Questa Risoluzione

Un milione di conteggi per giro dell'albero non è una cifra che esiste per scopi di marketing. Ha un significato fisico concreto per la capacità di posizionamento della macchina.

La documentazione della serie di amplificatori servo αi di FANUC (B-65262EN) afferma esplicitamente che la classe di risoluzione di 1.000.000 ppr consente al motore di servire applicazioni che vanno dal semplice posizionamento a quelle che richiedono la massima precisione. La ragione risale direttamente a come funzionano i loop di controllo di posizione e velocità. A 1.000.000 ppr, un motore che gira a 3.000 giri/min genera 50.000.000 di conteggi di feedback al secondo — una frequenza così elevata rispetto alla frequenza di aggiornamento del loop di controllo che il rumore di misurazione della velocità scompare efficacemente. Il servo può calcolare la velocità istantanea accurata a qualsiasi regime senza gli artefatti di quantizzazione che i codificatori a risoluzione inferiore introducono, in particolare a basse velocità.

Per un centro di lavoro che taglia a una velocità di avanzamento di 100 mm/min su un asse a vite a ricircolo di sfere, il servomotore potrebbe girare solo a 50-200 giri/min. A quelle velocità, la risoluzione del codificatore è fondamentale. Un codificatore da 3.000 ppr produce solo 150-600 conteggi al secondo in quelle condizioni — appena sufficienti per mantenere un feedback di velocità fluido. L'αiA1000 con 1.000.000 ppr fornisce 833.000-3.333.000 conteggi al secondo alle stesse velocità meccaniche, dando al loop di velocità la risoluzione necessaria per tagli fluidi e senza vibrazioni a basse velocità.

Posizione Assoluta: Zero Homing, Zero Attesa

La differenza operativa tra un codificatore assoluto e uno incrementale si avverte ogni volta che una macchina viene accesa.

Un codificatore incrementale non ha memoria. La posizione viene reimpostata a zero all'accensione. Il CNC deve eseguire un ritorno di riferimento — comandando a ciascun asse di viaggiare fino al suo finecorsa o interruttore di riferimento a velocità controllata — prima che esista una posizione valida. Su un centro di lavoro di grandi dimensioni con quattro o cinque assi, il completamento dei ritorni di riferimento richiede minuti. Se la macchina viene arrestata di emergenza a metà ciclo, sono necessari ritorni di riferimento prima che la produzione possa riprendere.

L'A860-2000-T301 mantiene il suo conteggio di posizione assoluta continuamente, supportato da una batteria al litio da 3V nell'armadio dell'amplificatore servo. Quando l'alimentazione principale ritorna dopo qualsiasi interruzione — uno spegnimento controllato, un arresto di emergenza, un'interruzione di corrente — l'interfaccia seriale del codificatore trasmette immediatamente la posizione assoluta memorizzata. Ogni asse è noto. Il CNC verifica le posizioni, l'operatore conferma e la produzione riprende.

Il meccanismo di protezione della batteria è graduale: l'amplificatore servo monitora la tensione della batteria e genera un allarme di avviso di batteria scarica prima che la tensione raggiunga il livello al quale i dati di posizione potrebbero andare persi. Una sostituzione tempestiva della batteria — eseguita mentre i dati di posizione sono ancora conservati in sicurezza — non causa alcuna interruzione nella calibrazione dell'asse.

Il Giunto Oldham: Ingegnerizzazione per Eliminare i Guasti da Disallineamento

Una delle caratteristiche più distintive indicate negli elenchi dei prodotti Radwell e IQ Electro per l'A860-2000-T301 è l'interfaccia con giunto Oldham. Questo dettaglio meccanico merita di essere compreso perché influisce direttamente sulla longevità del codificatore.

Un giunto Oldham è un dispositivo meccanico a tre pezzi che trasmette la rotazione tra due alberi che potrebbero non essere perfettamente coassiali. I due dischi esterni si collegano rispettivamente all'albero motore e al disco del codificatore, mentre un disco flottante centrale con fessure ortogonali su ciascuna faccia compensa sia lo spostamento parallelo che il leggero disallineamento angolare tra i due alberi. Questa compensazione avviene senza trasmettere le forze di disallineamento ai cuscinetti interni del codificatore.

Perché è importante? Nel design del pulsecoder delle serie α e αi, il codificatore è montato sul retro del motore e azionato tramite questo giunto. Nel corso della vita utile del motore, il ciclo termico, gli urti meccanici dovuti a sovravelocità dell'asse e l'usura generale possono introdurre piccole quantità di disallineamento dell'albero che altrimenti caricherebbero asimmetricamente i cuscinetti del codificatore. Il giunto Oldham assorbe continuamente questo disallineamento, riducendo drasticamente lo stress sui cuscinetti all'interno del codificatore. I giunti rotti — che possono creparsi o usurarsi dopo un numero significativo di ore di funzionamento — sono essi stessi una modalità di guasto documentata nei sistemi pulsecoder αiA1000 e dovrebbero essere ispezionati ogni volta che si accede al codificatore.

Gamma di Applicazioni: Macchine CNC e Robot Allo Stesso Modo

L'A860-2000-T301 copre due distinti domini applicativi FANUC, il che riflette quanto ampiamente sia stata adottata la piattaforma servomotore αi.

Macchine Utensili CNC — Centri di lavoro, centri di tornitura, macchine torni-fresa e sistemi di rettifica che utilizzano controlli FANUC 0i, 16i, 18i, 21i, 30i, 31i e 32i con azionamenti della serie αi montano regolarmente questo pulsecoder sui loro assi di avanzamento e ausiliari. Le famiglie di motori αiS (inerzia standard) e αiF (alta velocità) nell'intervallo di potenza da 4/4000 a 40/4000 rappresentano la popolazione principale delle macchine utensili.

Robot Industriali FANUC — I controller robot R-J3, R-J3iB, R-30iA e R-30iB abbinati ai motori giunto αi utilizzano anche l'A860-2000-T301. Sui giunti dei robot, il mantenimento della posizione assoluta è particolarmente critico — un robot senza posizioni giunto valide non può muoversi in sicurezza, e una procedura di ritorno di riferimento su un braccio robot industriale a 6 assi è un processo lento e ingombrante che gli ambienti di produzione preferiscono fortemente evitare. Il pulsecoder assoluto elimina completamente questo requisito nell'operatività normale.

Un esempio verificato dalla comunità di specialisti di ricambi FANUC: il motore A06B-0243-B100 (un motore asse αiS 4/4000) monta l'A860-2000-T301 come suo pulsecoder specificato in fabbrica. Specifiche simili si applicano all'intera famiglia di motori αiS e αiF.

Cavo Codificatore: Ricerca del Compagno Corretto

L'A860-2000-T301 non include un cavo integrato — il corpo del codificatore termina in un connettore a 10 pin IP65 che accetta un gruppo cavo di segnale separato. La famiglia di cavi specificata da FANUC per questo codificatore include l'A660-2005-T505 (5 metri, connettori dritti) e l'A660-2005-T506 (specifica alternativa da 5m), con versioni più lunghe disponibili nella serie A660-2005 fino a 15 metri.

L'importanza delle condizioni del cavo nella diagnosi dei guasti del codificatore non può essere sottovalutata. I guasti del cavo del segnale del codificatore — corrosione del connettore all'estremità del motore o dell'amplificatore, abrasione dell'isolamento nei punti di ingresso della gestione cavi e continuità dello schermo interrotta — sono documentati come cause frequenti di allarmi relativi al codificatore sui sistemi FANUC αi. Prima di condannare il corpo del pulsecoder stesso, l'ispezione e la sostituzione del cavo del segnale sono il primo passo diagnostico consigliato dagli specialisti CNC FANUC. Il cavo è un componente separato e meno costoso, e la sua modalità di guasto è indistinguibile dal guasto del corpo del codificatore a livello di allarme.

Domande Frequenti

D1: Qual è la differenza tra l'A860-2000-T301 e il precedente A860-0370-V502, e possono essere utilizzati in modo intercambiabile?

I due codificatori provengono da diverse generazioni di servomotori FANUC e non sono intercambiabili. L'A860-0370-V502 (αA1000) è stato progettato per i motori e gli amplificatori della serie Alpha (α) originale. L'A860-2000-T301 (αiA1000) è il successore, costruito per la serie Alpha i (αi) con un protocollo di interfaccia seriale rivisto. Le dimensioni di montaggio fisiche potrebbero essere simili, ma l'interfaccia elettrica e il protocollo di comunicazione differiscono tra le due generazioni. L'inserimento di un A860-0370-V502 in un sistema di amplificatori della serie αi comporterà un errore di comunicazione; l'amplificatore non è in grado di decodificare i dati seriali del vecchio codificatore. Confermare sempre che la generazione del codificatore corrisponda alla serie del motore e dell'amplificatore prima di ordinare.

D2: Quali allarmi CNC indicano un guasto del codificatore A860-2000-T301 sui controlli FANUC serie 0i e 30i?

I guasti del pulsecoder sui controlli FANUC 0i/16i/18i/30i rientrano nella categoria degli allarmi servo. I più rilevanti sono SV0300 (Allarme APC: Necessario Ritorno alla Posizione di Riferimento), che appare dopo un guasto della batteria o la sostituzione del codificatore; SV0360 (Errore di Comunicazione Pulse Coder), che indica un problema nel collegamento dati seriale — cavo, connettore o elettronica del codificatore; e SV0368/SV0369 (Allarme Hardware Pulse Coder), che indica un guasto rilevato nelle autodiagnostiche interne del codificatore. Un allarme SV0362 (Allarme Fase Pulse Coder) può indicare un degrado dell'elemento ottico. Prima di sostituire il corpo del codificatore, ispezionare sempre e, se necessario, sostituire il cavo del segnale del codificatore, poiché i guasti del cavo generano presentazioni di allarme identiche ai guasti del corpo del codificatore e sono significativamente più comuni.

D3: La sostituzione dell'A860-2000-T301 richiede un ritorno di riferimento dopo l'installazione?

Sì, ma solo una volta. Quando un pulsecoder assoluto viene sostituito, il contatore di posizione assoluta interno del codificatore riparte da zero — non ha una cronologia della posizione dell'asse. Il CNC genererà un allarme APC (SV0300) che richiede un ritorno di riferimento. Dopo aver eseguito il ritorno di riferimento — che stabilisce la posizione zero dell'asse — il codificatore memorizza i dati di posizione assoluta supportati dalla batteria, e l'operatività assoluta normale riprende. Non sono necessari ulteriori ritorni di riferimento a meno che la batteria non si scarichi completamente, il codificatore venga sostituito di nuovo, o il motore venga scollegato dal sistema di azionamento per un periodo prolungato che esaurisce la batteria di backup.

D4: Cos'è il giunto Oldham e come il suo guasto influisce sulle prestazioni del codificatore?

Il giunto Oldham è un accoppiatore meccanico flessibile a tre pezzi che collega l'albero posteriore del motore al disco di misurazione del codificatore, compensando piccole quantità di disallineamento dell'albero senza trasmettere forze di disallineamento ai cuscinetti interni del codificatore. Quando il giunto Oldham si usura o si crepa — una condizione che può svilupparsi dopo un elevato numero di ore di funzionamento, in particolare in ambienti con frequenti accelerazioni e decelerazioni rapide — il codificatore può produrre anomalie di segnale intermittenti, conteggi di posizione irregolari o un aumento del rumore nel segnale di feedback di velocità. Questi sintomi possono assomigliare a un degrado dell'elemento ottico o a interferenze del cavo. Durante qualsiasi sostituzione del pulsecoder o manutenzione del motore, l'ispezione e la sostituzione del giunto Oldham insieme al corpo del codificatore sono considerate una buona pratica dagli specialisti di manutenzione FANUC. I set di giunti di ricambio sono tipicamente disponibili come articoli di servizio separati.

D5: L'A860-2000-T301 è compatibile con i sistemi robot FANUC oltre alle macchine utensili CNC?

Sì. L'A860-2000-T301 viene utilizzato sia nelle applicazioni di macchine utensili CNC che in quelle di robot industriali FANUC. I controller robot FANUC R-J3, R-J3iB, R-30iA e R-30iB utilizzano motori giunto della serie αi con questo pulsecoder come dispositivo di feedback. La funzione di mantenimento della posizione assoluta è particolarmente importante nelle applicazioni robotiche — un giunto robot senza dati di posizione assoluta validi non può eseguire movimenti sicuri, e il riferimento delle posizioni dei giunti robot richiede lo spostamento fisico di ciascun giunto su un segno di riferimento, il che richiede tempo e necessita che lo spazio di lavoro del robot sia libero. Il mantenimento della posizione assoluta dell'αiA1000 elimina questa procedura in condizioni operative normali. Durante la manutenzione dei robot, si applicano le stesse procedure di manutenzione della batteria, ispezione del cavo e sostituzione del codificatore come per gli assi delle macchine utensili CNC.
