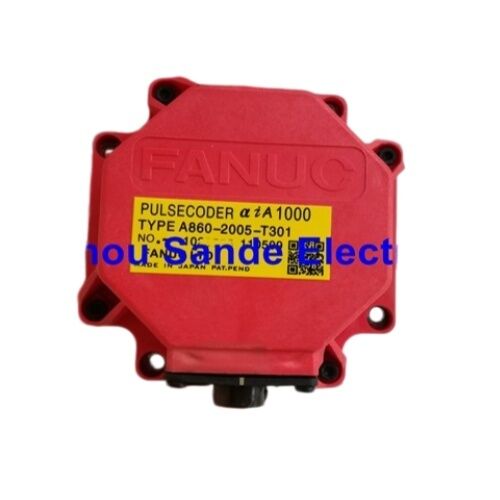

Encoder Pulsecoder FANUC A860-2005-T301 — Encoder per Servo Motore FANUC Alpha iI1000 per Sistemi CNC FANUC Alpha i

Marca: FANUC

Designazione: Alpha i Incremental 1000 (αiI1000)

Codici Articolo: A860-2005-T301 / A8602005T301 Connettore a 10 pin

Made in Japan | Disponibile

Il Componente Che Chiude il Cerchio

Ogni sistema servo ad anello chiuso dipende da una cosa che funzioni correttamente: un feedback accurato e continuo dall'albero motore al controller. Il motore fornisce la forza. L'amplificatore gestisce la corrente. Ma senza un encoder funzionante che riporti dati di posizione reali in ogni momento, nessuno di questi elementi può fare il proprio lavoro. I comandi di posizione rimangono non verificati. I profili di velocità rimangono non confermati. L'asse opera in anello aperto — o non opera affatto.

Il FANUC A860-2005-T301 è il pulsecoder di tipo αiI1000 installato nei servomotori AC FANUC serie Alpha i, che coprono un'ampia gamma di applicazioni per macchine utensili e automazione industriale. È montato all'interno del fondello posteriore del motore, accoppiato meccanicamente all'albero del rotore, e trasmette un milione di impulsi di feedback per rivoluzione all'amplificatore servo tramite un'interfaccia con connettore a 10 pin. Tutto ciò che il controller CNC sa sulla posizione dell'asse e sulla sua velocità fluisce attraverso questo componente.

Quando il pulsecoder si guasta — e i codici di allarme che segnalano il suo guasto sono tra gli eventi più dirompenti in un ambiente di produzione controllato da FANUC — ripristinare la macchina in funzione significa sostituire questa parte con l'unità corretta, installata correttamente, abbinata precisamente all'etichetta del motore.

Identità del Pezzo a Colpo d'Occhio

Dati tratti da Descrizioni Servomotori AC FANUC Serie αi, Manuale B-65262EN.

Un Milione di Impulsi per Rivoluzione — Cosa Significa in un Ambiente CNC Reale

La designazione αiI1000 indica che questo encoder genera esattamente un milione di segnali di feedback discreti per ogni rotazione completa dell'albero motore. Per metterlo in un contesto pratico: se un asse servo aziona una vite a ricircolo di sfere con un passo di 10 mm, una rivoluzione del motore sposta l'asse di 10 mm. Un milione di conteggi dell'encoder su quel viaggio di 10 mm fornisce al controller una risoluzione di posizione di 0,00001 mm — 10 nanometri per conteggio sull'albero motore prima di considerare qualsiasi riduzione meccanica. In realtà, l'accuratezza di posizionamento raggiungibile della macchina dipende da molti fattori oltre la sola risoluzione dell'encoder, ma l'encoder stesso non è l'elemento limitante.

Ciò che la risoluzione di 1.000.000 ppr influisce direttamente nella lavorazione quotidiana è la qualità del feedback di velocità a basse velocità e durante movimenti di contornatura precisi. A velocità di avanzamento molto basse — quelle utilizzate per le passate di finitura, il taglio di filettature e la maschiatura sincrona — una risoluzione grossolana dell'encoder produce un'ondulazione di velocità che si manifesta come irregolarità superficiale sul pezzo finito. Una risoluzione fine elimina quell'ondulazione alla fonte, fornendo al loop di controllo della velocità dati puliti e continui con cui lavorare anche quando l'asse si muove lentamente.

Questo è il motivo per cui FANUC ha standardizzato questa risoluzione su un'ampia gamma di dimensioni di motori Alpha i anziché riservarla a varianti di fascia alta. Una qualità di feedback coerente su tutta la gamma di motori semplifica la gestione dei parametri CNC e garantisce che le caratteristiche prestazionali siano prevedibili indipendentemente dalla dimensione del motore che aziona un dato asse.

Tipo Incrementale — La Differenza Operativa Che Conta

All'interno della serie FANUC A860-2005, vengono prodotti due tipi di pulsecoder: incrementale (questa unità, αiI) e assoluto (αiA, codice articolo A860-2000-T301). Entrambi raggiungono la stessa risoluzione di 1.000.000 ppr. La differenza operativa è fondamentale.

Un pulsecoder assoluto memorizza e comunica continuamente un indirizzo di posizione completo e multi-giro. La batteria dell'amplificatore servo mantiene questi dati di posizione durante i periodi di spegnimento. Quando la macchina si accende, il controller conosce immediatamente la posizione assoluta di ogni asse — nessun movimento richiesto, nessuna posizione di riferimento necessaria.

Un pulsecoder incrementale conta i cambiamenti di posizione da un riferimento stabilito all'accensione. Non ha memoria della posizione assoluta tra i cicli di accensione. Quando la macchina si avvia, ogni asse dotato di un encoder incrementale deve eseguire un ritorno di riferimento (ritorno alla posizione zero) per stabilire una posizione di partenza nota prima che il CNC possa eseguire i programmi. Questa è una procedura operativa normale, integrata nel progetto — non una limitazione o una condizione di guasto. È semplicemente il modo in cui funzionano i sistemi incrementali.

Le macchine FANUC sono configurate alla messa in servizio per un feedback assoluto o incrementale su ciascun asse, e i parametri dell'amplificatore servo riflettono tale scelta. L'A860-2005-T301 è di tipo incrementale. Se l'etichetta del motore mostra questo codice articolo, il sistema sta utilizzando un feedback incrementale su quell'asse. L'encoder di ricambio deve essere dello stesso tipo — l'installazione di un pulsecoder assoluto su un asse configurato come incrementale produrrà errori che impediranno il funzionamento.

Come Confermare Che Questo È il Pezzo Corretto Prima di Ordinare

Il passo più importante prima di acquistare un pulsecoder di ricambio è leggere il codice articolo sull'etichetta attaccata all'encoder attualmente nel motore — non sulla targhetta del motore, ma sull'etichetta dell'encoder stesso sul gruppo del fondello posteriore.

L'etichetta mostrerà uno dei codici articolo della serie A860. Se riporta A860-2005-T301, questa inserzione è la sostituzione diretta. Se riporta A860-2000-T301 (tipo assoluto), A860-2001-T301 (assoluto 16 milioni di ppr), o qualsiasi altra variante, è necessario un pezzo diverso. Il codice articolo completo — compreso il prefisso, il numero base e il suffisso — deve corrispondere esattamente. Le corrispondenze parziali all'interno della serie non sono intercambiabili.

Questo passo di verifica richiede meno di un minuto ed elimina la possibilità di ricevere la marca e il tipo generale corretti ma la specifica errata per la combinazione specifica di motore e amplificatore.

Allarmi Encoder — Indicatori Tipici di Guasto del Pulsecoder

I controller CNC FANUC segnalano i guasti relativi all'encoder tramite il sistema di allarme servo. La numerazione degli allarmi varia a seconda del modello del controller (0i, 16i/18i/21i, 30i/31i/32i), ma le categorie di allarme comuni associate al guasto del pulsecoder includono:

Allarmi SV (Servo) nella gamma della serie 300 sui controller FANUC 0i e correlati, in particolare quelli che indicano un'anomalia del segnale di feedback, un errore di comunicazione tra amplificatore ed encoder, o un errore di conteggio nel percorso di feedback. Sui sistemi 30i/31i/32i, gli allarmi corrispondenti appaiono in intervalli di numerazione diversi ma descrivono le stesse condizioni sottostanti.

Questi allarmi possono anche derivare da un cavo encoder danneggiato (il cavo tra CN2 sull'amplificatore e il connettore dell'encoder del motore) o da un circuito di interfaccia CN2 dell'amplificatore servo guasto. Prima di condannare il pulsecoder, verificare il cavo — ispezionare per danni fisici, pin piegati, connessione allentata a una delle estremità del connettore. La sostituzione del cavo con un'unità funzionante nota è il modo più rapido per isolare il guasto al cavo o all'encoder. Se l'allarme segue il motore indipendentemente dal cavo utilizzato, il pulsecoder stesso è il componente probabilmente guasto.

Serie Pulsecoder FANUC Alpha i — Contesto per Questo Pezzo

L'A860-2005-T301 rientra in una famiglia di pulsecoder che condividono lo stesso formato di montaggio fisico ma differiscono per tipo di feedback e risoluzione. Comprendere la serie evita errori di ordinazione:

L'A860-2000-T301 e l'A860-2005-T301 hanno un aspetto esterno simile e la stessa risoluzione — non sono intercambiabili. L'A860-2001-T301 è un prodotto completamente separato con una risoluzione 16 volte superiore. L'A860-2010-T301 viene utilizzato in contesti applicativi completamente diversi.

Panoramica Installazione — Punti Procedurali Chiave

L'A860-2005-T301 viene sostituito utilizzando la stessa procedura documentata per l'intera gamma di motori FANUC Alpha i:

Quattro bulloni a brugola M4 fissano il pulsecoder al fondello del motore. Questi quattro bulloni vengono rimossi; i bulloni M3 posizionati adiacenti a ciascun bullone M4 sono elementi di fissaggio dell'assemblaggio motore che non devono essere toccati durante questa procedura. L'allentamento dei bulloni M3 compromette l'assemblaggio interno del motore e crea danni aggiuntivi.

Il pulsecoder viene rimosso con il suo accoppiamento Oldham. Un nuovo accoppiamento deve essere installato insieme al nuovo encoder — l'accoppiamento è economico, e l'installazione di un accoppiamento usurato sotto un nuovo encoder trasferisce lo stress indotto da disallineamento esistente all'unità di ricambio fin dal primo momento di funzionamento.

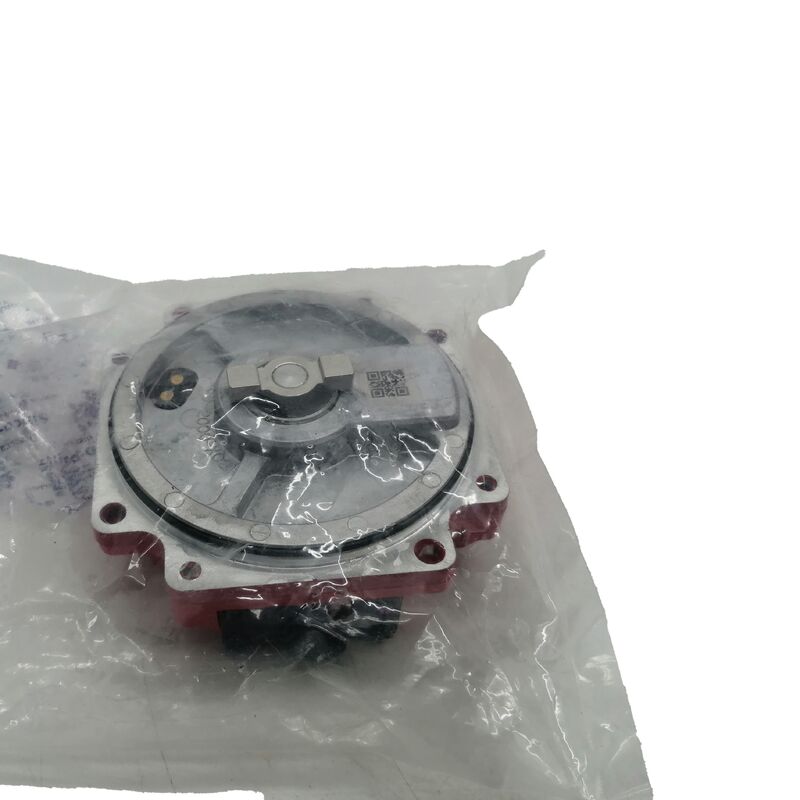

Il nuovo pulsecoder viene inserito fino a quando l'O-ring non si posiziona completamente nella scanalatura tra la tasca del motore e il corpo dell'encoder. L'O-ring non deve essere pizzicato o fuori sede — un O-ring spostato lascia il fondello del motore non sigillato. I quattro bulloni M4 vengono reinstallati e serrati.

Sia il pulsecoder che l'accoppiamento Oldham sono componenti di precisione sensibili agli urti fisici e alla contaminazione. Conservarli nel loro imballaggio fino al momento dell'installazione e maneggiarli senza impatti o esposizione a trucioli di lavorazione o refrigerante.

Consapevolezza delle Contraffazioni

I pezzi FANUC — in particolare i componenti encoder e amplificatori ad alta domanda — sono attivamente contraffatti. I pulsecoder non originali generano tipicamente codici di allarme persistenti che non possono essere cancellati, o funzionano in modo intermittente prima di guastarsi entro un breve periodo di servizio. Le unità contraffatte vengono distribuite attraverso canali non verificati e frequentemente etichettate con marchi e codici articolo FANUC dall'aspetto accurato.

La protezione pratica consiste nell'approvvigionarsi da fornitori che dispongono di scorte verificabili e documentate. La produzione originale FANUC è confermata da marchi di origine giapponese e da una formattazione coerente del numero di serie e del codice data FANUC sull'etichetta dell'encoder. In caso di dubbi sull'autenticità dopo aver ricevuto un'unità, confrontare i dettagli dell'etichetta e la costruzione dell'alloggiamento con esempi originali noti prima dell'installazione.

FAQ

D1: La mia macchina mostra un allarme FANUC SV su un asse ma il motore funziona bene su un altro test. Come faccio a sapere se il pulsecoder è guasto o se è il cavo dell'encoder?

Questa è una situazione diagnostica comune, e il cavo è il punto giusto da cui iniziare perché è più veloce da sostituire e meno costoso da sostituire rispetto al pulsecoder. Se hai due assi che utilizzano lo stesso tipo di cavo, collega temporaneamente il motore dell'asse sospetto al cavo dell'encoder dell'asse funzionante (mantenendo il cablaggio di alimentazione sull'asse corretto). Se l'allarme scompare o segue il cavo all'altro asse, il cavo è il guasto. Se l'allarme rimane con il motore indipendentemente dal cavo collegato, il pulsecoder è il guasto probabile. Un secondo metodo di conferma è collegare il motore sospetto a un amplificatore funzionante noto su un banco di prova o un asse di riserva — se lo stesso allarme appare immediatamente con un amplificatore e un cavo diversi, l'encoder è la causa. Non dare per scontato che il pulsecoder sia guasto finché il cavo non è stato escluso.

D2: Dopo aver sostituito l'A860-2005-T301, la macchina richiede un ritorno di riferimento ogni volta che si accende. È normale, o qualcosa è andato storto durante l'installazione?

Questo è un comportamento del tutto normale per un sistema encoder incrementale e non ha nulla a che fare con la qualità dell'installazione. Il pulsecoder di tipo αiI1000 non conserva la posizione assoluta tra i cicli di accensione — questa è una caratteristica fondamentale del design incrementale. Ogni volta che la macchina si accende, il sistema servo non ha alcuna conoscenza memorizzata della posizione dell'asse. Il ritorno di riferimento stabilisce tale conoscenza spostando l'asse in una posizione di riferimento meccanica nota, dopodiché il controller traccia la posizione in modo incrementale da quel punto di partenza per il resto della sessione. Questa è la procedura operativa standard per tutte le macchine FANUC che utilizzano feedback incrementale. Se una macchina che in precedenza utilizzava un pulsecoder assoluto (tipo αiA) richiede ora un ritorno di riferimento dopo aver ricevuto una sostituzione incrementale, ciò indicherebbe che è stato installato il tipo di encoder errato — ma se l'A860-2005-T301 è sempre stato l'encoder su questo asse, il requisito di ritorno di riferimento esisteva anche prima della sostituzione.

D3: L'A860-2005-T301 è compatibile con i controller robot FANUC come R-30iB o R-30iA, o è esclusivamente per servomotori per macchine utensili CNC?

L'A860-2005-T301 è principalmente associato ai servomotori AC FANUC serie Alpha i utilizzati nelle applicazioni per macchine utensili CNC, dove è montato sul motore durante la produzione. I sistemi robot FANUC utilizzano le proprie famiglie di servomotori ed encoder, che differiscono dalla serie Alpha i per macchine utensili sia per forma meccanica che per protocollo encoder. Sebbene possano esistere configurazioni specifiche di servomotori robot che utilizzano hardware pulsecoder identico o simile, la sostituzione dei componenti encoder dei robot deve essere confermata rispetto al codice articolo dell'etichetta del motore robot specifico e alla documentazione del controller robot anziché essere presunta dalla compatibilità con le applicazioni CNC. Per la manutenzione di macchine utensili CNC — VMC, HMC, centri di tornitura e attrezzature simili che utilizzano servomotori serie Alpha i — l'A860-2005-T301 è il pezzo applicabile confermato dove l'etichetta del motore corrisponde.

D4: Cos'è l'accoppiamento Oldham, ed è sempre necessario sostituirlo durante un cambio di pulsecoder?

L'accoppiamento Oldham è un accoppiamento flessibile a tre pezzi che si posiziona tra l'albero motore e l'ingresso del pulsecoder. Il pezzo centrale ha scanalature di trascinamento su entrambe le facce che si innestano con caratteristiche di trascinamento corrispondenti sul mozzo dell'albero motore e sul disco di ingresso del pulsecoder. Questa configurazione trasmette la rotazione dall'albero motore all'encoder, tollerando piccole quantità di disallineamento assiale e angolare che sono sempre presenti in una certa misura nei gruppi motore reali. Senza l'accoppiamento Oldham, qualsiasi disallineamento applicherebbe forze di flessione e radiali al cuscinetto interno e all'assemblaggio ottico del pulsecoder continuamente durante il funzionamento, portando a un guasto prematuro dell'encoder. La documentazione di servizio di FANUC stessa raccomanda di installare un nuovo accoppiamento insieme a un nuovo pulsecoder. L'accoppiamento ha una vita utile finita e sviluppa usura sulle sue scanalature di trascinamento dopo un uso prolungato. Riutilizzare un vecchio accoppiamento sotto un nuovo encoder significa che il nuovo encoder eredita il disallineamento indotto dall'usura del vecchio accoppiamento fin dalla prima ora di servizio. L'accoppiamento è un articolo a basso costo rispetto all'encoder — sostituirlo contemporaneamente è la procedura corretta.

D5: Posso acquistare solo il pulsecoder e installarlo su un motore da solo, o la sostituzione richiede tipicamente un tecnico di assistenza FANUC?

La procedura di sostituzione del pulsecoder è documentata nei manuali di istruzioni dei servomotori FANUC ed è regolarmente eseguita da ingegneri di manutenzione interni presso gli utenti di macchine utensili in tutto il mondo senza il coinvolgimento dell'assistenza FANUC. La procedura fisica prevede la rimozione di quattro bulloni M4, l'estrazione del vecchio encoder e accoppiamento, l'inserimento del nuovo encoder e accoppiamento con l'orientamento corretto, il corretto posizionamento dell'O-ring e la reinstallazione dei bulloni. Non sono necessari attrezzi speciali oltre alle chiavi esagonali standard. Gli elementi critici sono: identificazione corretta dei bulloni (i bulloni M4 da rimuovere rispetto ai bulloni M3 da lasciare intatti), corretto posizionamento dell'O-ring, manipolazione senza urti o contaminazione e — dopo la sostituzione — il completamento della procedura di ritorno di riferimento della macchina per ristabilire il riferimento di posizione dell'asse. Ciò che tipicamente richiede l'intervento dell'assistenza di fabbrica è quando la sostituzione non risolve l'allarme, suggerendo un guasto più profondo dell'amplificatore o del cablaggio che richiede attrezzature diagnostiche per l'isolamento. Per una semplice sostituzione dell'encoder in cui il pulsecoder è stato confermato come guasto, la procedura è alla portata di qualsiasi tecnico di manutenzione competente familiarizzato con la macchina.
