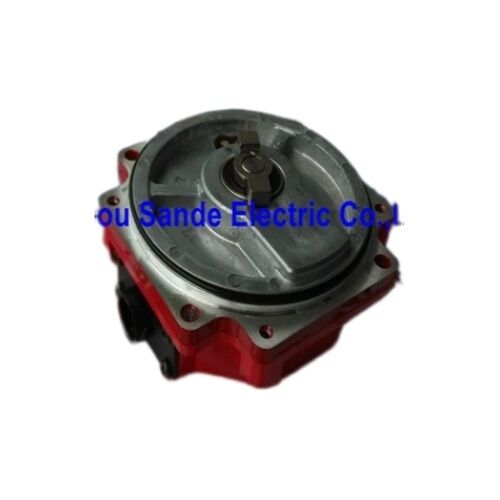

Codificatore di impulsi FANUC A860-2020-T301 — Encoder assoluto Beta i Series BiA128 per motori servo CNC | Nuovo

Ogni servomotore FANUC della serie Beta i dipende da un piccolo componente per funzionare: il codificatore di impulsi collegato alla sua estremità non motrice. Senza di esso, l'amplificatore servo non può chiudere il ciclo di posizione e velocità e l'asse non si muove. Il FANUC A860-2020-T301 — designato come BiA128 — è il codificatore di impulsi assoluto di serie in fabbrica montato sui servomotori AC FANUC della serie Beta i su un'ampia gamma di macchine utensili CNC. Centinaia di migliaia di questi encoder sono in funzione su macchine in produzione in tutto il mondo. Questo annuncio è per un'unità nuova, pronta per l'installazione diretta.

Specifiche confermate

Cosa fa effettivamente il BiA128

L'A860-2020-T301 non è un dispositivo autonomo — risiede all'interno dell'alloggiamento del servomotore, montato all'estremità posteriore dell'albero, ruotando con l'albero motore. Il suo compito è quello di segnalare continuamente la posizione angolare dell'albero all'amplificatore servo collegato tramite un collegamento dati seriale ad alta velocità.

Essendo un encoder assoluto, il BiA128 fornisce un valore di posizione univoco per ogni posizione angolare dell'albero — tutti i 128.000 per rivoluzione. Questo è fondamentalmente diverso da un encoder incrementale, che segnala solo il movimento da un punto di riferimento. Con il feedback assoluto, l'amplificatore servo sa sempre esattamente dove si trova l'albero motore, anche durante le interruzioni di corrente. Quando il CNC si accende, ogni asse dotato di un A860-2020-T301 funzionante e di una batteria di backup carica segnala immediatamente la sua posizione attuale. Nessuna sequenza di homing, nessun ritorno di riferimento, nessuna attesa — la macchina è pronta.

128.000 ppr — Densità di posizione che garantisce l'accuratezza dell'asse

La risoluzione 128K del BiA128 fornisce 128.000 conteggi di posizione distinti per ogni rivoluzione completa dell'albero. L'amplificatore servo utilizza questi dati continuamente per calcolare la velocità, rilevare l'errore di posizione ed emettere comandi di corrente correttivi al motore — tutto all'interno del ciclo di controllo su scala di microsecondi su cui opera il sistema servo FANUC.

Con impostazioni di interpolazione elevate all'interno del drive servo, i conteggi effettivi per rivoluzione a livello di controllo possono superare anche la risoluzione nativa dell'encoder. In pratica, la risoluzione 128K ppr significa che il servo può rilevare e correggere errori di posizione inferiori a un secondo d'arco — una precisione di posizionamento che si traduce direttamente nell'accuratezza dimensionale del pezzo finito sulla macchina utensile.

I motori che utilizzano questo encoder

L'encoder B128iA si adatta ai servomotori FANUC della serie Bi, dai modelli di serie βi2 in poi — fino a βi4, βi8, βi12, βi22 e altre varianti dei servomotori Beta i. Questi motori Beta i sono i cavalli di battaglia delle applicazioni CNC più piccole: azionamenti del braccio ATC, indicizzazione della torretta, azionamenti del quarto asse e assi di avanzamento più piccoli su torni e centri di lavoro.

L'A860-2020-T301 è l'encoder specificato per questi motori quando fanno parte dei sistemi di azionamento delle serie Alpha i e Beta i che utilizzano gli amplificatori della serie 61xx (A06B-6114, A06B-6130, ecc.). Questo codificatore di impulsi assoluto BiA128 è montato su centinaia di macchine utensili CNC, fornendo feedback assoluto per i servomotori FANUC nella gamma dei motori ai e βi.

Un assemblaggio sigillato e autonomo

L'A860-2020-T301 è un assemblaggio ottico sigillato montato all'interno del motore. A causa del modo in cui FANUC produce questi encoder — con elementi ottici, elettronica di elaborazione del segnale e accoppiamento dell'albero sigillati insieme come una singola unità di precisione — la sostituzione avviene sempre a livello di assemblaggio completo.

Grazie a questo metodo di costruzione, l'encoder è essenzialmente non riparabile a livello di componente. Questo è in realtà un vantaggio pratico dal punto di vista della pianificazione della manutenzione: la modalità di guasto è chiara, la sostituzione è un pezzo noto e prezzato, e l'installazione è semplice una volta che il motore è stato smontato correttamente e si è acceduto all'accoppiamento dell'albero.

Modalità di guasto comuni e come identificarle

Quando un A860-2020-T301 si guasta, i sintomi sono riconoscibili. I codici di allarme tipici sul CNC FANUC o sull'amplificatore servo includono errori di comunicazione dell'encoder, allarmi di disconnessione del codificatore di impulsi e allarmi di anomalia del feedback di posizione. Sul modulo amplificatore servo stesso, i codici di allarme che indicano un guasto del feedback seriale puntano direttamente all'encoder o al suo cablaggio come prima area da investigare.

Prima di condannare l'encoder, vale la pena verificare il cavo dell'encoder — il cavo di feedback seriale tra motore e amplificatore — poiché il danneggiamento del cavo è una causa comune di allarmi relativi all'encoder che possono essere scambiati per guasto dell'encoder. Se il cavo è a posto, l'encoder stesso è la causa più probabile.

Dove si trova questo encoder in produzione

L'A860-2020-T301 è essenzialmente universale nell'installato della base dei motori FANUC Beta i. I tipi di macchine in cui questo encoder è equipaggiamento standard includono:

Centri di lavoro CNC — azionamenti del carosello ATC, del braccio del cambio utensile e della tavola rotante del quarto asse su centri di lavoro verticali e orizzontali con controlli FANUC 0i, 16i, 18i o 21i con sistemi di amplificatori βi

Centri di tornitura CNC — motori di indicizzazione della torretta e azionamenti degli assi ausiliari su torni CNC dove i motori della serie Beta i forniscono la funzione di posizionamento servo

Robot dotati di FANUC — assi articolati sui sistemi robotizzati FANUC che utilizzano servomotori della serie βi per segmenti del braccio a carico più leggero

EDM e macchine utensili specializzate — azionamenti degli assi su macchine EDM a filo, centri di foratura-maschiatura e altre attrezzature CNC specializzate dove i motori Beta i forniscono l'azionamento dell'asse di avanzamento

T301 vs. T321 — La differenza di sigillatura

L'A860-2020-T301 e il suo stretto parente A860-2020-T321 condividono la stessa designazione dell'encoder BiA128 e la risoluzione assoluta 128K. La distinzione è la protezione ambientale: il T321 ha una classificazione IP67 per una migliore resistenza all'ingresso di liquidi, rendendolo la scelta corretta per i motori in posizioni esposte al refrigerante. Il T301 è la versione standard adatta agli ambienti tipici delle macchine utensili. Entrambe le varianti forniscono prestazioni elettriche e di feedback identiche. La scelta della variante corretta dipende dalla posizione del motore sulla macchina e dalla sua esposizione al refrigerante o al fluido da taglio.

FAQ

D1: Quali servomotori FANUC sono compatibili con l'A860-2020-T301?

L'encoder A860-2020-T301 BiA128 è montato sui servomotori AC FANUC della serie Beta i, che coprono modelli da βi2 a βi22 e varianti correlate. Viene utilizzato anche su alcuni motori di piccola capacità della serie Alpha i (gamma da ai4 a ai50) quando installati in sistemi che utilizzano amplificatori della serie 61xx. La targhetta del motore o la documentazione di manutenzione del motore FANUC identificano il numero di articolo corretto dell'encoder per ogni modello di motore specifico.

D2: Qual è la differenza tra codificatori di impulsi assoluti e incrementali sui sistemi FANUC?

Un codificatore di impulsi assoluto come l'A860-2020-T301 memorizza i dati di posizione e fornisce un valore di posizione univoco per ogni angolo dell'albero — 128.000 posizioni per rivoluzione. La posizione viene mantenuta attraverso i cicli di spegnimento tramite una batteria di backup nell'amplificatore servo. All'accensione, la posizione dell'asse è immediatamente nota. Un encoder incrementale conta solo il movimento da un punto di riferimento; dopo qualsiasi interruzione di corrente, è necessaria una sequenza di homing prima che l'asse possa essere utilizzato. I sistemi assoluti eliminano questo passaggio di homing, risparmiando tempo ad ogni avvio della macchina.

D3: Il CNC mostra un allarme del codificatore di impulsi sull'asse che utilizza questo encoder — è sicuramente l'encoder che si è guastato?

Non necessariamente. Gli allarmi del codificatore di impulsi possono essere causati da un encoder guasto, un cavo di feedback seriale danneggiato, un connettore allentato o corrosi, o in alcuni casi da un amplificatore servo guasto. Prima di sostituire l'encoder, ispezionare il cavo per danni lungo tutta la sua lunghezza e verificare che tutti i connettori siano ben inseriti. Se il cavo e i connettori sono a posto e l'allarme persiste, l'encoder stesso è la causa più probabile. Testare il motore su un amplificatore funzionante con un cavo verificato può confermare o escludere l'encoder come fonte del guasto.

D4: È necessaria una batteria di backup affinché l'A860-2020-T301 funzioni?

L'encoder funziona senza batteria — emette dati di posizione assoluta ogni volta che l'amplificatore servo fornisce alimentazione. La batteria (tipicamente installata nell'amplificatore servo, non nell'encoder) è necessaria per mantenere i dati di posizione multi-giro attraverso i cicli di spegnimento della macchina. Senza backup della batteria, la posizione assoluta di una singola rivoluzione è ancora corretta all'accensione, ma il contatore multi-giro si resetta — richiedendo un ritorno di riferimento. Per le macchine che devono accendersi senza una sequenza di homing, mantenere la batteria dell'amplificatore è essenziale.

D5: L'A860-2020-T301 può essere riparato, o deve sempre essere sostituito come unità completa?

L'A860-2020-T301 è un assemblaggio ottico sigillato — la riparazione a livello di componente non è un'opzione praticabile per gli utenti finali e generalmente non è raccomandata nemmeno da strutture di riparazione specializzate. L'encoder contiene elementi ottici di precisione ed elettronica di elaborazione del segnale sigillati insieme in fabbrica. Quando un A860-2020-T301 si guasta, la sostituzione dell'unità completa è il corso d'azione corretto e pratico. Questo è il motivo per cui mantenere un'unità di ricambio nell'inventario dei pezzi è la raccomandazione standard per qualsiasi macchina CNC che utilizza questi encoder.
