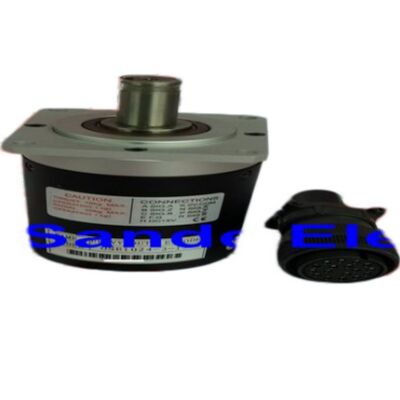

Mitsubishi Electric OSE1024-3-15-8 Codificatore ottico dell'albero 800RPM 0SE1024-3-15-8

Encoder Ottico per Albero Mitsubishi Electric OSE1024-3-15-8 — Feedback Mandrino CNC, 1024 P/R

Marca: Mitsubishi Electric / Nemicon (Nidec-Nemicon)

Tipo: Encoder Ottico Incrementale per Albero

Codici Prodotto: OSE1024-3-15-8 | 0SE1024-3-15-8 | OSE-1024-3-15-8

Condizione: Nuovo

Disponibilità: Disponibile in Magazzino — Spedizione Veloce in Tutto il Mondo

L'Encoder Che Mantiene Onesti i Mandrini CNC

Il feedback del mandrino non è appariscente — finché non si guasta. Quando un encoder ottico inizia a fornire segnali errati su un mandrino CNC, l'intera macchina smette di essere utile: la maschiatura rigida diventa inaffidabile, i cicli di filettatura generano errori e il posizionamento dell'asse C va fuori tolleranza. La macchina è fisicamente a posto. Il controllo è a posto. Ma senza un segnale di posizione pulito e accurato proveniente dal mandrino, nulla di tutto ciò ha importanza.

Il Mitsubishi Electric OSE1024-3-15-8 è l'encoder ottico per albero su cui i sistemi CNC Mitsubishi — e le macchine Mazak costruite attorno ad essi — fanno affidamento per quel feedback del mandrino. È un encoder rotativo incrementale che produce 1024 impulsi per rivoluzione, progettato per essere montato direttamente sull'albero del mandrino e fornire un'uscita costante delle fasi A, B e Z al controllo CNC in condizioni di lavorazione continua.

Se stai riscontrando errori dell'encoder su un centro di lavoro, tornio o centro di tornitura controllato da Mitsubishi, questa è probabilmente la parte di cui hai bisogno.

Specifiche del Prodotto

Come Funziona Questo Encoder — e Perché 1024 P/R è Importante per il CNC

Gli encoder incrementali generano una serie di impulsi man mano che l'albero ruota. L' OSE1024-3-15-8 produce 1.024 impulsi equispaziati per ogni rivoluzione completa sui suoi canali A e B. Questi due canali sono sfalsati l'uno dall'altro di 90 gradi — una configurazione chiamata uscita in quadratura — che consente al controllo di determinare contemporaneamente sia la velocità che la direzione di rotazione.

La terza uscita, la fase Z (impulso di indice), si attiva esattamente una volta per rivoluzione in una posizione angolare fissa. Questo è il modo in cui il controllo CNC trova il suo riferimento di posizione del mandrino dopo un ciclo di spegnimento, ed è ciò che rende affidabili funzioni come la maschiatura rigida e la filettatura a punto singolo. Senza un impulso Z pulito, il mandrino non può stabilire una relazione di fase coerente con il controllo — e quelle operazioni falliscono.

A 1.024 impulsi per rivoluzione, il sistema di controllo riceve aggiornamenti di posizione 1.024 volte per ogni rotazione del mandrino. Ciò si traduce in una risoluzione angolare di 0,352 gradi per impulso — sufficientemente fine per le esigenze di sincronizzazione del moderno controllo del mandrino CNC.

Dove Viene Utilizzato Questo Encoder

L'OSE1024-3-15-8 è stato specificato come equipaggiamento originale su macchine utensili CNC che eseguono sistemi CNC Mitsubishi, e appare ampiamente nella base installata di centri di lavoro e centri di tornitura Mazak centri di lavoro verticali e orizzontali, centri di tornitura e macchine multitasking dotate di controlli Mitsubishi.

Le applicazioni principali includono:

Maschiatura Rigida — L'applicazione più impegnativa per un encoder del mandrino. Il controllo deve sincronizzare precisamente la rotazione del mandrino con il movimento di avanzamento dell'asse Z su ogni singolo ciclo di filettatura. Un segnale dell'encoder degradato causa rottura del maschio, errori di filettatura o errori di inseguimento dell'asse. Questo è solitamente il primo sintomo che i macchinisti notano quando un OSE1024-3-15-8 inizia a guastarsi.

Posizionamento Asse C — Sui centri di tornitura con utensili motorizzati, il mandrino funziona come un asse C rotativo per operazioni di fresatura, foratura e foratura trasversale. Il posizionamento accurato dipende interamente dalla capacità dell'encoder di fornire conteggi di impulsi coerenti e un riferimento di fase Z affidabile.

Sincronizzazione Filettatura e Tornitura — La filettatura a punto singolo su un tornio richiede che l'utensile entri nello stesso percorso elicoidale ad ogni passata. L'encoder del mandrino fornisce la sincronizzazione posizionale che rende ciò possibile.

Monitoraggio Velocità Mandrino — Oltre al posizionamento, il controllo utilizza il feedback dell'encoder per monitorare e regolare la velocità effettiva del mandrino rispetto al valore comandato — fondamentale per il controllo della velocità superficiale in modalità di tornitura a velocità superficiale costante.

Riferimento Incrociato e Compatibilità

L'OSE1024-3-15 è confermato compatibile con diversi riferimenti equivalenti, tra cui Tamagawa Seiki RFH1024-22-IM-68A, SANSEI OSE-1024-3-15, SANSEI NE-1024-2MDa e varianti Tamagawa TS1508.

Questo riferimento incrociato è utile per le strutture che hanno riscontrato l'OSE1024-3-15-8 elencato sotto diversi cataloghi di fornitori. Le specifiche principali — 1024 P/R, 5V DC, uscita incrementale a 3 canali, albero da 5/8 di pollice — rimangono coerenti tra questi riferimenti equivalenti.

Segni Comuni di Guasto — Quando è Ora di Sostituire

L'OSE1024-3-15-8 è un dispositivo ottico di precisione con una vita utile che dipende fortemente dalle condizioni ambientali: calore, contaminazione, vibrazioni e età contribuiscono tutti al degrado. Questi sono i segnali di avvertimento più comuni che l'encoder si sta avvicinando al guasto:

Errori di maschiatura rigida o rottura del maschio — Il controllo non riesce a mantenere la sincronizzazione mandrino-avanzamento quando gli impulsi dell'encoder sono incoerenti o si interrompono.

Errori di orientamento del mandrino — La macchina si ferma durante i cicli di orientamento, o il mandrino supera ripetutamente la posizione target. Questo di solito indica un segnale di fase Z degradato o rumoroso.

Codici di allarme sul controllo CNC — I sistemi CNC Mitsubishi generano allarmi specifici relativi all'encoder del mandrino quando i segnali di feedback scendono al di sotto dei parametri previsti. Codici di allarme relativi alla deviazione del feedback del mandrino o agli errori di comunicazione dell'encoder sono un indicatore diretto.

Errori intermittenti di filettatura — Errori occasionali ma non costanti nel passo della filettatura durante la tornitura a punto singolo, specialmente a basse velocità del mandrino dove l'integrità del segnale è più critica.

Visualizzazione erratica della velocità del mandrino — La lettura della velocità del mandrino del controllo fluttua o mostra valori implausibili anche a velocità comandate stabili.

Se uno di questi sintomi appare su una macchina che utilizza questo encoder, la sostituzione dell'OSE1024-3-15-8 è il primo passo standard prima di procedere a diagnostiche più approfondite.

Nota su Approvvigionamento e Disponibilità

L'OSE-1024-3-15-8 è elencato come discontinuato dal produttore originale. Le scorte sul mercato esistono principalmente attraverso canali di surplus industriale e fornitori specializzati di parti CNC che mantengono l'inventario per la vasta base installata di macchine utensili controllate da Mitsubishi ancora in servizio di produzione attiva in tutto il mondo.

Le unità disponibili tramite fornitori di surplus affidabili vengono solitamente testate prima della vendita e vengono fornite con un periodo di garanzia — un'alternativa pratica ed economica alla sostituzione OEM, che potrebbe non essere più ottenibile tramite i canali di distribuzione standard.

Al momento dell'ordine, confermare il codice prodotto completo, incluso il suffisso suffisso -8, che designa la configurazione del connettore a 8 pin. Varianti con diverse designazioni di connettore (come -68 o -68-8) esistono all'interno della famiglia OSE1024-3-15 e potrebbero non essere una sostituzione diretta senza verificare il cablaggio del connettore della vostra macchina.

Riepilogo Rapido

OSE1024-3-15-8 in sintesi: Encoder ottico incrementale 1024 P/R, 5V DC, albero da 5/8", connettore a 8 pin, velocità nominale 800 RPM, uscita in quadratura A/B/Z. Progettato per il feedback del mandrino CNC su centri di lavoro controllati da Mitsubishi e macchine Mazak. Parte OEM discontinuata — scorte in surplus disponibili per manutenzione e sostituzione.

FAQ

D1: Per quali macchine e controlli CNC è progettato l'OSE1024-3-15-8?

L'OSE1024-3-15-8 è un encoder per mandrino utilizzato su macchine utensili CNC dotate di sistemi CNC Mitsubishi, inclusi i controlli delle serie M50, M60, M64, M500, M700 e correlate. Appare come equipaggiamento originale su una vasta gamma di centri di lavoro e centri di tornitura Mazak costruiti con controlli Mitsubishi — in particolare modelli prodotti dalla fine degli anni '80 agli anni 2000. Se la vostra macchina Mazak o controllata da Mitsubishi sta generando allarmi dell'encoder del mandrino o sta riscontrando guasti alla maschiatura rigida, questo encoder è un obiettivo diagnostico primario.

D2: Cosa significa il "-8" alla fine del codice prodotto e ha importanza?

Il suffisso -8 designa la configurazione del connettore a 8 pin su questo encoder. All'interno della famiglia di prodotti OSE1024-3-15 esistono diverse varianti di connettore — più comunemente il -68 (una diversa configurazione multipin) e il -8. Questi non sono intercambiabili senza ricablare il cavo dell'encoder della macchina. Confermare sempre il codice prodotto completo, incluso il suffisso, corrisponde all'encoder installato nella vostra macchina prima di ordinare. Se si sta sostituendo un'unità guasta, l'approccio più sicuro è quello di far corrispondere esattamente il codice prodotto completo come appare sull'etichetta dell'encoder.

D3: Posso usare un Tamagawa TS1508 o un SANSEI NE-1024-2MDa come sostituzione diretta per l'OSE1024-3-15-8?

Queste unità sono confermate come equivalenti funzionali in termini di risoluzione, tensione e tipo di uscita — tutte producono 1024 P/R a 5V DC con uscita in quadratura A, B, Z. Tuttavia, il pinout del connettore fisico e la compatibilità del cavo devono essere verificati prima di sostituire uno con l'altro. I riferimenti incrociati sono tecnicamente equivalenti a livello di segnale, ma le differenze nel cablaggio del connettore tra le varianti possono richiedere adattamenti. In caso di dubbio, consultare lo schema di cablaggio del modello specifico della vostra macchina prima di sostituire con un pezzo di riferimento incrociato.

D4: Come faccio a sapere se il mio encoder del mandrino è guasto rispetto al cavo dell'encoder o alla scheda di controllo CNC?

Una sequenza di campo utile: innanzitutto, ispezionare il cavo dell'encoder per danni fisici, pin piegati, contaminazione al connettore o schermatura rotta — i guasti del cavo sono comuni e più facili da riparare rispetto alla sostituzione dell'encoder. Successivamente, controllare la cronologia degli allarmi sul controllo CNC per identificare il codice di errore specifico. Gli allarmi CNC Mitsubishi distinguono tra guasti dell'encoder a livello di segnale e guasti di comunicazione o di alimentazione. Se l'allarme si ripresenta dopo aver riposizionato il cavo e la macchina mostra errori di maschiatura rigida o guasti di orientamento del mandrino, l'encoder stesso è la causa più probabile. Il test con un encoder sostitutivo funzionante noto è il passo di conferma definitivo.

D5: Questo encoder è disponibile nuovo di zecca, o solo come unità ricondizionata?

L'OSE1024-3-15-8 è stato discontinuato da Mitsubishi Electric, il che significa che non è più prodotto o disponibile tramite i canali di distribuzione OEM standard. Le unità attualmente disponibili sul mercato sono o nuove scorte vecchie (NOS) — unità non utilizzate dai lotti di produzione originali conservate in magazzino — o unità professionalmente ricondizionate che sono state pulite, testate e ispezionate prima della rivendita. Entrambe sono opzioni legittime per la manutenzione CNC; le nuove scorte vecchie sono preferibili quando disponibili, ma un'unità ricondizionata completamente testata da un fornitore affidabile è un'alternativa valida supportata da una garanzia di servizio. Confermare il processo di test del fornitore e i termini di garanzia prima dell'acquisto.
