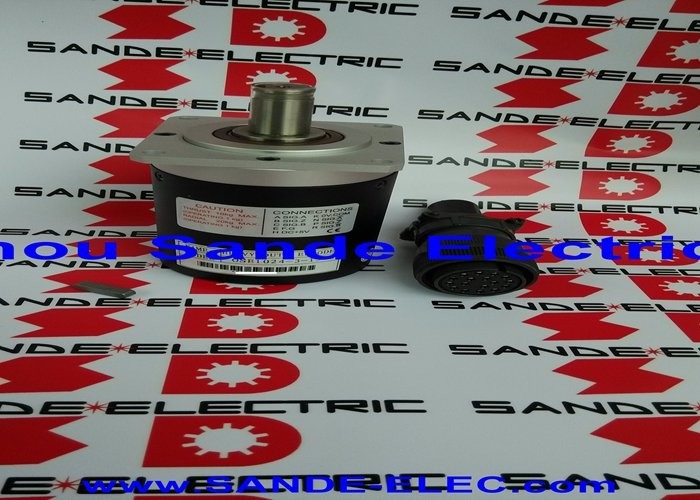

Encoder Ottico a Albero Mitsubishi Electric OSE1024-3-15-8 (Encoder di Avanzamento Sincrono)

1024 Impulsi/Giro | Fase Incrementale A/B/Z | DC 5V | Serie Mitsubishi CNC E70 / M70V / M700 | Interfaccia Connettore ENC | Cavo FCUA-R054 | Made in Japan

Non un Sensore Mandrino — Un Encoder di Avanzamento Sincrono

Esiste un'importante distinzione nel modo in cui le macchine utensili utilizzano il feedback dell'encoder, e l'OSE1024-3-15-8 si colloca saldamente sul lato meno discusso di essa. Questo non è un encoder di servomotore che misura la posizione del rotore all'interno di un anello di controllo. È un encoder di avanzamento sincrono — un encoder ottico incrementale autonomo montato sull'albero che si collega direttamente alla porta ENC dell'unità di controllo CNC, fornendo un segnale pulito di impulsi di fase A/B/Z che il CNC utilizza per l'avanzamento sincrono equivalente a un volantino, il riferimento di posizione o il funzionamento di backup del generatore di impulsi manuale.

I manuali di connessione CNC di Mitsubishi Electric per le serie 700, M70V e E70 elencano esplicitamente l'OSE1024-3-15-68 come encoder di avanzamento sincrono che si collega tramite cavo R054 all'unità di controllo tramite il connettore ENC — un ingresso dedicato che accetta o un canale di encoder di avanzamento sincrono o due canali di generatore di impulsi manuale da 5V.

Il suffisso "-8" identifica una variante specifica all'interno della famiglia fisica OSE1024-3-15, distinguendo l'orientamento del connettore o la direzione di uscita del cavo. Nel mercato secondario, OSE1024-3-15 e OSE1024-3-15-8 circolano insieme e sono trattati come funzionalmente equivalenti dagli specialisti CNC Mitsubishi.

Specifiche Tecniche

La Porta ENC e il suo Funzionamento nell'Architettura MELDAS

Nella documentazione di connessione della serie E70 CNC Mitsubishi, il connettore ENC sull'unità di controllo è definito come supporto sia per un canale di encoder di avanzamento sincrono sia per due canali di ingresso per generatore di impulsi manuale da 5V. Questa architettura di connettore condivisa riflette la relazione funzionale tra i due dispositivi: entrambi forniscono dati di posizione incrementale al CNC, solo da diverse sorgenti fisiche.

Il Manuale di Connessione della Serie E70 specifica le caratteristiche di ingresso per la porta dell'encoder di avanzamento sincrono come ingresso trifase — fase A, fase B con una differenza di fase di 90 gradi e impulso di indice Z — corrispondendo esattamente alla configurazione di uscita dell'OSE1024-3-15-68.

L'unità di controllo CNC legge i segnali di fase A e B dell'encoder in quadratura, estraendo sia la magnitudine dello spostamento che la direzione dalla relazione di fase. L'impulso Z funge da marcatore di indice una volta per giro, fornendo un riferimento per il conteggio della posizione. Questa architettura a tre segnali è identica in linea di principio al feedback incrementale standard, ma i dati fluiscono nel motore di interpolazione del CNC anziché nel loop di velocità di un amplificatore servo — il CNC lo utilizza a livello di programma, non a livello di drive.

Cosa Significa Effettivamente "Avanzamento Sincrono" sulla Macchina

Nella terminologia CNC Mitsubishi, avanzamento sincrono si riferisce a una modalità di lavorazione in cui l'asse di avanzamento (tipicamente Z) si muove in proporzione diretta alla rotazione di un albero esterno — ad esempio, nella filettatura, dove ogni grado di rotazione del mandrino o del pezzo deve produrre un avanzamento dell'asse Z esattamente proporzionale. L'OSE1024-3-15-8 fornisce il conteggio della rotazione che guida questa sincronizzazione.

I costruttori di macchine utensili integrano questo encoder in diverse configurazioni:

Sincronizzazione albero esterno — Dove la rotazione del mandrino o di un componente azionato non è tracciata dal sistema servo ma deve essere rilevata per il funzionamento sincrono. L'encoder OSE montato sull'albero fornisce quei dati di rotazione direttamente al controllo CNC.

Backup con manovella o volantino manuale — In configurazioni in cui un'interfaccia a volantino fisico deve essere collegata alla porta ENC senza un'unità generatore di impulsi manuale completa, l'encoder OSE può fungere da sorgente di impulsi, con il CNC che tratta il segnale in modo equivalente all'ingresso MPG.

Encoder di posizione di riferimento — Come dispositivo di rilevamento della posizione separato su un asse macchina o un dispositivo rotante dove il componente azionato non è un asse controllato da servo ma il CNC necessita di consapevolezza della posizione per la logica del programma o la sincronizzazione.

Molti specialisti di parti CNC Mitsubishi confermano l'OSE1024-3-15-68-8 categoricamente come "encoder di avanzamento sincrono" — una classe di prodotto distinta dagli encoder OSE per servomotori e sensori mandrino nell'ecosistema CNC Mitsubishi.

Il Cavo FCUA-R054: Fino a 30 Metri

Il Manuale di Connessione della Serie E70 specifica i cavi FCUA-R050 e FCUA-R054 per collegare l'encoder di avanzamento sincrono all'unità di controllo CNC, con una lunghezza massima del cavo di 30 metri. Le due varianti di cavo differiscono per l'orientamento del connettore all'estremità dell'encoder — ad angolo retto (FCUA-R054) o dritto (FCUA-R050) — consentendo flessibilità di installazione in base alla geometria di montaggio dell'encoder e allo spazio di instradamento disponibile.

La lunghezza massima del cavo di 30 metri è coerente con i livelli di segnale differenziale a 5V utilizzati su questa interfaccia. Per installazioni in cui l'encoder deve essere montato a distanze maggiori dall'armadio CNC, l'integrità del segnale a questa lunghezza del cavo richiede attenzione alla corretta schermatura ed evitare l'instradamento accanto a cavi di alimentazione ad alta corrente.

Entrambi i tipi di cavo si collegano allo stesso connettore ENC sull'unità di controllo CNC, che accetta le coppie di segnali differenziali A, B e Z dell'encoder insieme all'alimentazione a 5V dall'unità di controllo — non è necessaria un'alimentazione esterna per l'encoder stesso.

OSE1024-3-15-8 all'interno della Famiglia OSE

La designazione OSE1024-3-15 codifica tre parametri: il numero di impulsi (1024), un identificatore della dimensione del corpo (3) e una dimensione del foro (15 — riferito alla classe del diametro del foro dell'albero nelle specifiche fisiche dell'encoder). Il suffisso "-8" e il suffisso correlato "-68" distinguono le varianti con diverse configurazioni di connettore o orientamenti di uscita del cavo.

Nella documentazione CNC Mitsubishi, la designazione di base più frequentemente citata è OSE-1024-3-15-68, con la variante "-8" che appare in modo intercambiabile negli elenchi di parti del mercato secondario. Gli specialisti di parti che forniscono componenti CNC Mitsubishi tengono in magazzino entrambe le varianti e le incrociano come coprenti la stessa funzione di encoder di avanzamento sincrono per le piattaforme di controllo delle serie E70/M70V/M700.

L'encoder non deve essere confuso con i prodotti encoder per servomotori Mitsubishi serie OSA/OSE (OSA104, OSA105, OSE104, OSE105), che sono encoder assoluti ad alta risoluzione con interfaccia seriale integrati nei servomotori e gestiti dal sistema servo amplificatore MDS. L'encoder di avanzamento sincrono OSE1024-3-15-8 utilizza una semplice interfaccia incrementale A/B/Z a 5V, collegandosi all'unità CNC stessa, non a un'unità di drive.

Domande Frequenti

D1: Qual è la differenza funzionale tra l'OSE1024-3-15-8 e un generatore di impulsi manuale standard sul CNC Mitsubishi?

Entrambi i dispositivi si collegano alla stessa porta ENC sull'unità di controllo CNC e producono gli impulsi incrementali a 5V che il CNC utilizza per il movimento sincronizzato. La documentazione di connessione della serie E70 CNC Mitsubishi conferma che il connettore ENC accetta sia un encoder di avanzamento sincrono (1 canale) sia un generatore di impulsi manuale da 5V (2 canali). La differenza funzionale risiede nella forma e nell'applicazione: un generatore di impulsi manuale è un controllo rotativo azionato manualmente che l'operatore gira per muovere gli assi in modo incrementale, mentre l'encoder di avanzamento sincrono è un dispositivo montato sulla macchina che rileva la rotazione di un albero meccanico — convertendo quella rotazione fisica in dati di impulsi leggibili dal CNC per scopi di sincronizzazione senza intervento dell'operatore.

D2: Con quali serie di controllo CNC Mitsubishi è compatibile l'OSE1024-3-15-8?

I manuali di connessione ufficiali Mitsubishi per le serie 700, M70V ed E70 documentano tutti l'OSE1024-3-15-68 come encoder di avanzamento sincrono specificato per il connettore ENC su tali unità di controllo. Le piattaforme di controllo E70, M70V, M700, M700V e M700VS rientrano tutte nell'intervallo di compatibilità documentato. Per i controlli delle serie MELDAS più vecchie (M3, M32, M50, M64), l'encoder è stato utilizzato anche in funzioni di avanzamento sincrono simili, sebbene le designazioni specifiche del connettore e del cavo possano differire. Verificare sempre rispetto al manuale di connessione del costruttore della macchina utensile per la generazione specifica del controllo installato.

D3: Quale cavo è necessario per collegare l'OSE1024-3-15-8 all'unità di controllo CNC Mitsubishi?

I cavi specificati sono l'FCUA-R054 (connettore ad angolo retto all'estremità dell'encoder) e l'FCUA-R050 (connettore dritto), con una lunghezza massima consentita del cavo di 30 metri tra l'encoder e la porta ENC dell'unità di controllo CNC. Il cavo trasporta sia le coppie di segnali differenziali A, B, Z sia l'alimentazione a 5V dall'unità di controllo all'encoder. L'utilizzo di cavi non specificati o il superamento del massimo di 30 metri può compromettere l'integrità del segnale e produrre conteggi erratici dell'encoder o guasti di comunicazione al CNC.

D4: L'OSE1024-3-15-8 può sostituire direttamente un generatore di impulsi manuale su un controllo E70 o M70V?

In termini di compatibilità dell'interfaccia elettrica, sì — sia l'encoder di avanzamento sincrono che il generatore di impulsi manuale si collegano alla stessa porta ENC e producono segnali incrementali A/B/Z a 5V compatibili. Tuttavia, i due dispositivi servono scopi operativi diversi. Un generatore di impulsi manuale è destinato al movimento degli assi controllato dall'operatore tramite rotazione manuale. L'OSE1024-3-15-8 è destinato al monitoraggio dell'albero montato sulla macchina. La sostituzione di uno con l'altro richiede la verifica che la configurazione dei parametri della porta ENC del CNC corrisponda al dispositivo utilizzato e che la funzione prevista della macchina (funzionamento con volantino operatore vs. sincronizzazione dell'albero) sia preservata. Consultare la documentazione del costruttore della macchina utensile prima di effettuare tale sostituzione.

D5: Come si può distinguere un guasto in questo encoder da un problema con il cavo ENC o l'unità di controllo CNC?

Un approccio sistematico è il più affidabile. Innanzitutto, ispezionare visivamente il cavo FCUA-R054/R050 lungo tutta la sua lunghezza per eventuali danni e controllare entrambi i connettori — all'encoder e alla porta ENC del CNC — per pin piegati, umidità o contaminazione, che sono cause comuni di guasti intermittenti del segnale. In secondo luogo, con l'encoder montato e collegato, ruotare manualmente l'albero e osservare se i segnali A, B e Z sono presenti sullo schermo di monitoraggio dell'encoder del CNC; se il CNC non mostra alcun segnale, il cavo è il guasto più probabile rispetto all'encoder. In terzo luogo, se il segnale è presente ma i conteggi sono erratici o l'impulso Z è mancante o irregolare, gli elementi ottici dell'encoder potrebbero essere contaminati o il suo disco codificato danneggiato. I guasti dell'encoder di questo tipo richiedono tipicamente la sostituzione dell'assemblaggio dell'encoder, poiché gli elementi ottici interni non sono riparabili sul campo.
