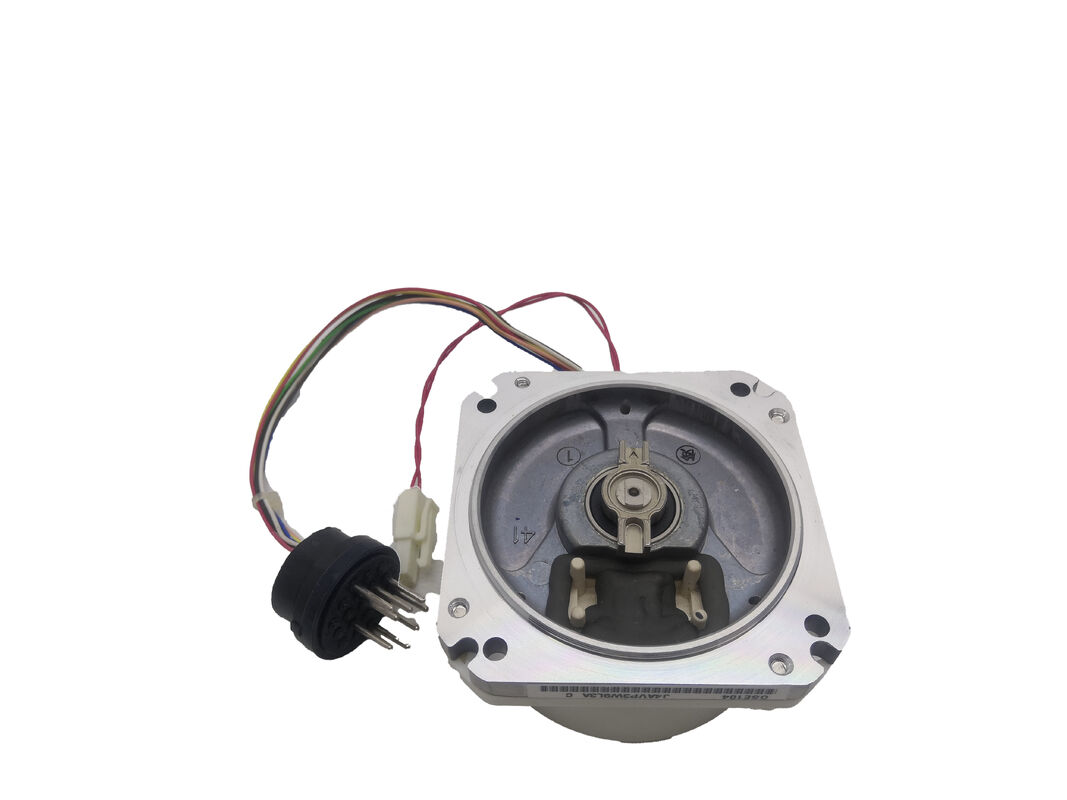

Encoder per servomotore Mitsubishi OSE104 — Encoder seriale incrementale da 100.000 PPR, compatibile MELDAS

Panoramica del prodotto

Codice articolo: OSE104

Cercato anche come: Mitsubishi OSE104, OSE-104, Mitsubishi OSE 104, MELSERVO OSE104

Tipo: Encoder interno per servomotore (seriale incrementale)

Classificazione: Encoder rotativo interno serie Mitsubishi MELSERVO — 100.000 PPR, interfaccia seriale TTL da 5V, con backup batteria, compatibile con serie di amplificatori per servomotori MDS-A / MDS-B / MDS-C1

Specifiche tecniche

Cos'è l'OSE104 e perché è importante averlo corretto

La specifica Mitsubishi OSE104 è un encoder rotativo interno — un dispositivo di feedback di posizione e velocità integrato nella parte posteriore dei servomotori Mitsubishi come componente integrante del sistema servo ad anello chiuso MELSERVO. Non è un encoder rotativo autonomo che può essere montato indipendentemente. Si trova all'interno del corpo del motore, accoppiato direttamente all'albero motore, e comunica con l'amplificatore per servomotori Mitsubishi serie MDS tramite un'interfaccia seriale dedicata a 4 fili.

Quando un OSE104 si guasta — o quando la contaminazione degrada il suo disco ottico al punto in cui il segnale di feedback diventa inaffidabile — l'asse che serve smette di funzionare correttamente. L'amplificatore servo non riesce a mantenere l'anello chiuso, il CNC emette allarmi encoder o detector e la produzione si ferma. Comprendere precisamente cos'è questo encoder, a quali motori si adatta e con quali serie di amplificatori funziona è il punto di partenza per rimettere in funzione la macchina senza ordinare il pezzo sbagliato.

La specifica designazione OSE identifica questo encoder come la variante incrementale della famiglia di encoder OSx di Mitsubishi. Il suo omologo, l'OSA104, ha la stessa risoluzione di 100.000 ppr ma è un encoder assoluto che mantiene la posizione multi-giro anche dopo lo spegnimento. L'OSE104 è incrementale — richiede un ciclo di ritorno al riferimento (homing) ad ogni accensione per stabilire la coordinata dell'asse.

100.000 PPR — Comprensione della cifra di risoluzione

La specifica 100.000 impulsi per giro descrive ciò che l'OSE104 riporta all'amplificatore servo MDS Mitsubishi come risoluzione utilizzabile dell'encoder per la chiusura dell'anello di posizione. Il numero che appare nell'hardware interno dell'encoder è in realtà più alto — il disco ottico a 20 bit produce 1.048.576 conteggi per giro — ma il sistema di azionamento lo scala a 100.000 ppr come risoluzione di lavoro riportata.

In termini pratici, cosa significa 100.000 ppr su un asse di una macchina utensile CNC? Su una vite a ricircolo di sfere con passo da 5 mm in accoppiamento diretto, 100.000 conteggi per giro risolvono ogni conteggio dell'encoder a 50 nanometri di spostamento lineare. Per i centri di lavoro verticali, i torni CNC e i centri di tornitura multi-asse dove l'OSE104 si trova comunemente — in particolare le macchine Mazak che eseguono controlli MELDAS — questa risoluzione fornisce la qualità del feedback di cui il sistema di controllo ha bisogno per mantenere tolleranze posizionali strette e fornire la qualità della finitura superficiale per cui la macchina è stata progettata.

L'OSE104 si colloca nel livello di risoluzione medio della famiglia di encoder Mitsubishi. Sopra di esso si trova l'OSE105 a 1.000.000 ppr — dieci volte la risoluzione di lavoro, utilizzato dove è richiesta la massima precisione di contornatura. Sotto l'OSE104 si trovano tipi di encoder più vecchi (OHE25K, ecc.) che utilizzavano interfacce parallele in quadratura anziché il protocollo seriale. I 100.000 ppr dell'OSE104 sono la specifica corretta per le combinazioni motore-amplificatore per cui è stato progettato — né insufficiente per la sua applicazione né sottoutilizzato dal sistema di controllo.

L'interfaccia seriale TTL da 5V — Quattro fili, protocollo digitale

L'OSE104 comunica tramite un protocollo seriale proprietario Mitsubishi su quattro linee TTL da 5V:

• MR / MRR (Linee di richiesta, coppia differenziale) — l'amplificatore invia impulsi di richiesta o codici dati all'encoder per comandare una trasmissione dati di posizione
• MD / MDR (Linee dati, coppia differenziale) — l'encoder trasmette dati di posizione all'amplificatore in risposta alla richiesta

Questa è un'architettura seriale richiesta-risposta: l'encoder non trasmette continuamente dati di posizione. L'amplificatore servo MDS avvia ogni scambio di dati inviando un codice di richiesta sulle linee MR/MRR, e l'encoder risponde con i dati di posizione correnti sulle linee MD/MDR. Il protocollo opera a livelli di segnale TTL da 5V e non è compatibile con RS-422 o qualsiasi altra interfaccia seriale standard — è proprietario Mitsubishi.

Una conseguenza pratica di questo design: l'OSE104 non emetterà dati di posizione da solo all'accensione. Applicare l'alimentazione a 5V all'encoder senza un amplificatore MDS collegato che emette richieste non produce alcuna uscita sulle linee dati. Questo è un comportamento normale — non indica un encoder difettoso. I tecnici che risolvono problemi di encoder senza l'amplificatore macchina effettivo devono tenerne conto: i tester di encoder generici che applicano alimentazione e cercano un'uscita A/B/Z non funzioneranno con l'OSE104.

La coppia differenziale sia sulle linee di richiesta che su quelle dati fornisce l'immunità al rumore appropriata per un ambiente di macchine utensili — dove cablaggi di potenza, azionamenti a frequenza variabile e altre fonti di rumore sono presenti in stretta prossimità al percorso del cavo dell'encoder.

Mantenimento della posizione con backup batteria

Nonostante sia un encoder incrementale — che per definizione non mantiene la posizione dopo lo spegnimento — l'OSE104 incorpora un contatore di posizione con backup batteria che memorizza il valore di conteggio accumulato quando l'alimentazione del motore e del controllo viene rimossa.

La batteria che supporta questo contatore si trova tipicamente nel pannello di controllo MELDAS della macchina o nel modulo amplificatore servo MDS, non all'interno dell'encoder stesso. I condensatori interni dell'encoder o la batteria esterna mantengono il valore di conteggio durante i cicli di accensione. Quando il sistema CNC si accende dopo uno spegnimento normale, il conteggio con backup batteria preserva l'ultima posizione nota — ma il sistema richiede comunque un ciclo di ritorno al riferimento (homing) per stabilire la coordinata macchina verificata. Il backup batteria riduce il rischio di perdita di posizione in caso di brevi interruzioni di corrente, ma non rende l'OSE104 funzionalmente equivalente all'encoder assoluto OSA104 per il comportamento all'avvio.

Le condizioni della batteria sono importanti: quando l'amplificatore MDS o il controllo MELDAS emettono un allarme batteria associato al circuito di backup dell'encoder, sostituire la batteria tempestivamente. Lasciarla scaricare completamente reimposta il conteggio memorizzato e l'asse potrebbe perdere la sua relazione di riferimento al prossimo avvio.

Motori e amplificatori compatibili

L'OSE104 è compatibile con le seguenti serie di servomotori Mitsubishi quando configurato come encoder interno lato motore:

Servomotori compatibili: Motori servomotori Mitsubishi serie HA-N, serie HA-LF e serie HC in cui il motore era originariamente dotato di un OSE104 o di una variante OSE104. Molti servomotori Mitsubishi installati in macchine utensili CNC Mazak (VMC, centri di tornitura, macchine multi-asse) con controlli MELDAS o Mazatrol montano questo tipo di encoder.

Amplificatori per servomotori compatibili: L'OSE104 è elencato nelle tabelle di compatibilità degli encoder per i moduli amplificatori per servomotori delle serie MDS-A-SVJ, MDS-B-SVJ2, MDS-B-V e MDS-C1-V. È supportato anche nella serie MDS-B Vx4. Il firmware dell'azionamento identifica l'encoder tramite il suo ID dispositivo, che l'amplificatore legge durante la sequenza di inizializzazione.

Non compatibile con i vecchi amplificatori per encoder a impulsi OHE/OHA: Gli encoder seriali lato motore (tipo OSA/OSE) non sono intercambiabili con le vecchie interfacce per encoder a impulsi paralleli OHE/OHA. Se la macchina utilizzava originariamente encoder paralleli di tipo OHE, l'OSE104 non può essere utilizzato come sostituzione diretta senza verificare il supporto dell'amplificatore per encoder seriali.

Designazioni delle varianti OSE104

Il numero di parte base OSE104 copre la configurazione di montaggio standard. I suffissi delle varianti indicano disposizioni di montaggio alternative o opzioni ambientali:

Le varianti S/S1/S2 condividono la stessa PCB, firmware e ID encoder dell'OSE104 base. Comunicano identicamente con l'amplificatore MDS e forniscono la stessa risoluzione riportata di 100.000 ppr. Le differenze sono meccaniche — schemi dei fori di montaggio sul corpo dell'encoder. Confermare che la configurazione fisica di montaggio corrisponda alla tasca dell'encoder del motore prima di ordinare una variante specifica.

Modalità di guasto comuni — Perché l'OSE104 si guasta

I registri di riparazione di centri di assistenza encoder qualificati rivelano uno schema coerente di modalità di guasto per l'OSE104 che spiega cosa va storto e perché l'encoder si comporta come fa quando si guasta:

Disco ottico contaminato. L'OSE104 utilizza un disco di codifica ottica a 20 bit attraverso cui passa la luce per produrre il segnale di posizione. Nel tempo, in un ambiente di macchine utensili, contaminanti fini — nebbia di refrigerante, vapore di olio da taglio, polvere metallica — possono depositarsi sulla superficie del disco come un rivestimento sottile e uniforme non visibile a occhio nudo, ma che diffonde il fascio ottico abbastanza da degradare la qualità del segnale. Ciò produce errori di posizione intermittenti, vibrazioni del servo sull'asse e infine le condizioni di sovraccarico o allarme detector caratteristiche della contaminazione dell'encoder ottico. La contaminazione si accumula gradualmente, motivo per cui un asse interessato può funzionare normalmente per mesi prima che la qualità del segnale si degradi abbastanza da produrre allarmi.

Condensatori guasti. I condensatori interni nel circuito elettronico dell'encoder sono un elemento di guasto ricorrente — condensatori difettosi compaiono costantemente nei registri di riparazione per l'OSE104 presso più centri di assistenza. Il guasto dei condensatori produce tipicamente errori di comunicazione intermittenti tra l'encoder e l'amplificatore, o perdita completa della risposta dell'encoder.

Usura dei cuscinetti. Il cuscinetto interno dell'encoder supporta il meccanismo di accoppiamento dell'albero. Il degrado del cuscinetto introduce un fuori asse meccanico nella rotazione del disco ottico, che a sua volta crea errori periodici nel segnale di posizione. I cuscinetti guasti sull'OSE104 sono identificati nei registri di assistenza di precision zone e altri centri di riparazione come una modalità di guasto ricorrente che richiede assistenza.

L'OSE104 vs OSA104 — Scegliere tra incrementale e assoluto

Una domanda che sorge frequentemente quando si sostituisce un OSE104 è se aggiornare all'OSA104 — la variante encoder assoluto con la stessa risoluzione di 100.000 ppr. I due encoder utilizzano lo stesso hardware della scheda elettronica e comunicano tramite lo stesso protocollo seriale. La differenza è che l'OSA104 mantiene un registro di posizione assoluta multi-giro che non richiede backup batteria per il mantenimento della posizione nello stesso modo in cui lo fa l'OSE104 incrementale.

In pratica, su macchine che eseguono controlli MELDAS o Mazatrol, l'aggiornamento da OSE104 a OSA104 è meccanicamente ed elettricamente fattibile — stessa forma fisica, stessa interfaccia seriale, stessa compatibilità con l'amplificatore. Il CNC riconosce il tipo di encoder tramite il suo ID dispositivo all'avvio. Il beneficio operativo è significativo: con l'OSA104, il ciclo di ritorno al riferimento ad ogni accensione viene eliminato. La coordinata dell'asse viene mantenuta dopo lo spegnimento, riducendo i tempi di avvio della macchina e semplificando il recupero dagli allarmi.

Se l'aggiornamento è appropriato dipende dalla macchina specifica, dalla versione del CNC e dalla configurazione dei parametri. Su macchine già impostate per l'operatività di ritorno al riferimento, è necessaria una regolazione dei parametri dopo l'installazione dell'OSA104. Confermare che le impostazioni dei parametri dell'encoder del CNC supportino l'operatività dell'encoder assoluto di tipo OSA prima di effettuare il passaggio.

Applicazioni tipiche

Centri di lavoro verticali e centri di tornitura CNC Mazak. L'OSE104 è un tipo di encoder standard su un'ampia gamma di macchine utensili Mazak controllate da Meldas 520, Mazatrol T-Plus, Mazatrol M-Plus e generazioni di controllo MELDAS equivalenti. I motori degli assi di avanzamento (X, Y, Z) su queste macchine montano comunemente encoder OSE104 che richiedono la sostituzione quando la contaminazione o il guasto dei componenti ne terminano la vita utile.

Macchine dotate di servomotori Mitsubishi HA-N e HA-LF. Centri di lavorazione CNC, centri di tornitura e altre macchine utensili dotate di servomotori Mitsubishi serie HA-N o HA-LF operanti su sistemi di azionamento serie MDS-A o MDS-B, dove l'OSE104 è la specifica standard dell'encoder lato motore.

Sistemi di azionamento MDS-B/MDS-C1 con motore serie HC. Applicazioni di avanzamento e posizionamento su macchine dotate di motori Mitsubishi serie HC e amplificatori per servomotori MDS-B-V o MDS-C1-V, dove la compatibilità dell'encoder OSE104 è confermata nell'elenco degli encoder supportati dall'amplificatore.

Sostituzione dell'encoder durante la ricostruzione del motore. Strutture di riparazione di servomotori che sostituiscono l'encoder interno sui motori Mitsubishi come parte di una revisione completa del motore — installando un OSE104 nuovo o ricondizionato come parte di un servizio di sostituzione cuscinetti, avvolgimenti ed encoder.

FAQ

D1: Qual è la differenza tra l'OSE104 e l'OSA104?

Entrambi operano a 100.000 ppr e utilizzano la stessa interfaccia seriale a 4 fili con amplificatori serie MDS. La differenza fondamentale è il mantenimento della posizione: l'OSA104 è assoluto — mantiene la posizione multi-giro dopo lo spegnimento senza richiedere backup batteria nello stesso modo, e la coordinata dell'asse è nota immediatamente all'accensione senza ciclo di homing. L'OSE104 è incrementale — la posizione non viene mantenuta in modo assoluto, ed è richiesto un percorso di ritorno al riferimento (homing) ad ogni accensione del CNC per stabilire la coordinata macchina. Entrambi si adattano agli stessi corpi motore e sono supportati dalle stesse serie di amplificatori MDS. L'OSA104 elimina il requisito di homing al costo di un prezzo leggermente superiore.

D2: Perché un asse con un encoder OSE104 mostra vibrazioni e allarmi di sovraccarico?

La causa più comune è la contaminazione del disco di codifica ottica — un sottile e uniforme strato di nebbia di refrigerante o vapore d'olio si deposita sulla superficie del disco nel tempo, diffondendo il fascio ottico e degradando la qualità del segnale. L'amplificatore servo non può chiudere l'anello di posizione in modo affidabile su un segnale di feedback corrotto, il che produce vibrazioni dell'asse, errori di inseguimento e infine allarmi di sovraccarico o detector. La pulizia del disco con alcool isopropilico su un panno in microfibra a volte recupera l'encoder; se la contaminazione ha inciso il disco o se anche i condensatori interni o i cuscinetti si sono guastati, è necessaria la sostituzione o la ricostruzione professionale.

D3: L'OSE104 funzionerà con gli amplificatori serie MDS-C1, o solo con i vecchi MDS-A e MDS-B?

Sì — l'OSE104 è elencato nelle tabelle di compatibilità degli encoder per la serie MDS-C1-V come encoder lato motore supportato. Compare anche negli elenchi di compatibilità per le serie MDS-A-SVJ, MDS-B-SVJ2 e MDS-B-V. Il protocollo seriale e l'ID dispositivo dell'encoder sono coerenti tra le generazioni MDS, consentendo all'OSE104 di operare sia con i sistemi di azionamento Mitsubishi più vecchi che più recenti senza modifiche.

D4: Qual è la differenza tra OSE104, OSE104S, OSE104S1 e OSE104S2?

I suffissi S, S1 e S2 indicano diverse configurazioni di montaggio meccanico — in particolare variazioni nello schema dei fori di montaggio sul corpo dell'encoder. Tutte e quattro le varianti utilizzano la stessa scheda elettronica interna, lo stesso disco ottico a 20 bit, lo stesso protocollo seriale e forniscono la stessa risoluzione riportata di 100.000 ppr al sistema di azionamento. Sono funzionalmente identici nell'operatività. Scegliere la variante la cui geometria di montaggio corrisponde alla tasca fisica dell'encoder nel motore in manutenzione.

D5: L'encoder OSE104 può essere riparato anziché sostituito?

Sì — l'OSE104 è un encoder riparabile ben consolidato. Le strutture di assistenza qualificate sostituiscono condensatori interni (il guasto di componente più comune), cuscinetti e assemblaggi completi del disco ottico. La contaminazione può spesso essere risolta tramite pulizia senza sostituzione completa dei componenti. Il vantaggio della riparazione professionale rispetto alla sostituzione diretta è il costo — in particolare quando lo stock di OSE104 nuovi può essere costoso e i tempi di consegna variabili. L'approccio pratico per le strutture che gestiscono più macchine con questo tipo di encoder è mantenere un'unità di scambio testata a scaffale in modo che la produzione possa riprendere immediatamente in caso di guasto, quindi inviare l'unità guasta per la ricostruzione come strategia di rifornimento a lungo termine.
