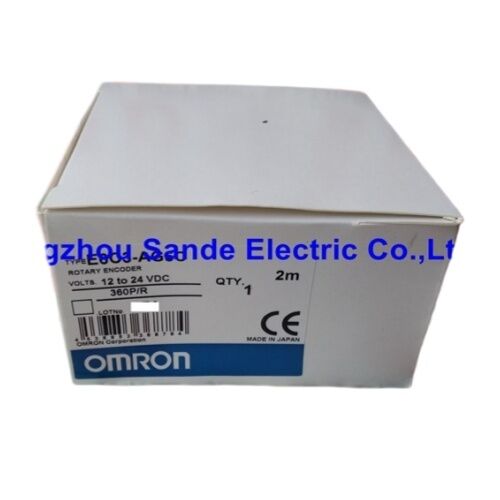

Encoder rotativo OMRON E6C3-AG5C 360P/R

Assoluto | Codice Gray a 9 bit | IP65 | Alloggiamento da 50 mm | 12–24 VDC

Posizione senza congetture

La maggior parte dei sensori di posizione indica quanto si è mosso qualcosa. Un encoder assoluto indica esattamente dove si trova qualcosasi trova — anche dopo un'interruzione di corrente, anche dopo un riavvio della macchina. Questa distinzione è enormemente importante su una linea di produzione dove le routine di ri-omologazione fanno perdere tempo e la deriva inaspettata costa pezzi di ricambio.

L'OMRON E6C3-AG5C 360P/R è un robusto encoder rotativo assoluto costruito secondo questo principio. Con 360 impulsi per rivoluzione e uscita in codice Gray, fornisce dati di posizione angolare inequivocabili sull'intera rotazione di 360° — senza contare gli impulsi da un punto di riferimento, senza sequenza di inizializzazione richiesta dopo il ripristino dell'alimentazione.

Specifiche tecniche

Costruito abbastanza robusto per il reparto produttivo

La serie E6C3 ha guadagnato la sua etichetta "robusta" a partire dai materiali. L'alloggiamento è in lega di alluminio — leggero ma rigido — mentre l'albero è in acciaio inossidabile SUS303, che resiste all'esposizione corrosiva lieve comune nella lavorazione alimentare e negli ambienti chimici. I cuscinetti sigillati e il grado di protezione IP65 significano che i getti d'acqua e le particelle sospese nell'aria non sono una preoccupazione in condizioni operative normali.

Funzionando a temperature comprese tra -10°C e +70°C, questo encoder copre l'intervallo dagli ambienti freddi dei magazzini alle aree di processo calde senza soluzioni alternative di compensazione termica. Per lo stoccaggio, l'intervallo si estende ulteriormente: da -25°C a +85°C, il che è importante quando le unità trascorrono del tempo su scaffali non riscaldati tra i cicli di distribuzione.

Perché il codice Gray e perché è importante qui

L'uscita binaria standard ha una debolezza nota: in determinati punti di transizione, più bit cambiano contemporaneamente, creando una finestra — per quanto breve — in cui l'uscita può leggere un valore intermedio errato. Il codice Gray elimina questo problema assicurando che solo un singolo bit cambi ad ogni transizione.

Per il rilevamento della posizione angolare, questa proprietà è particolarmente preziosa. Sia che si stia tracciando un camme rotante, una posizione di indicizzazione di un nastro trasportatore o un meccanismo a quadrante, l'uscita in codice Gray dell'E6C3-AG5C elimina la categoria di errori di posizione causati dalla temporizzazione delle transizioni dei bit. Non è un piccolo miglioramento — è un vantaggio fondamentale in termini di affidabilità nelle applicazioni ad alto ciclo.

Dove viene impiegato questo encoder

L'E6C3-AG5C si adatta naturalmente a qualsiasi applicazione che necessiti di un feedback affidabile sulla posizione angolare senza fare affidamento su una routine di riferimento all'accensione. I casi d'uso comuni includono:

• Posizionatori a camme — funziona direttamente con il posizionatore a camme H8PS di OMRON per il controllo di temporizzazione ad alta precisione di macchinari automatizzati
• Linee di confezionamento ed etichettatura — registrazione e indicizzazione basate sull'angolo
• Sistemi di trasporto — tracciamento della posizione del prodotto lungo nastri indicizzati
• Tavole rotanti e piattaforme girevoli — monitoraggio della posizione assoluta su 360°
• Macchine da stampa e tipografiche — sincronizzazione di fase e registrazione
• Controllo generale del movimento basato su PLC — l'uscita a collettore aperto NPN si collega direttamente alla maggior parte dei moduli di ingresso PLC standard

Uscita a collettore aperto NPN — Praticità di cablaggio

La configurazione a collettore aperto NPN significa che le uscite dell'encoder si collegano a massa quando sono attive, con il carico collegato tra l'uscita e il rail di alimentazione positivo. Questo è il tipo di uscita più compatibile per i PLC OMRON, Mitsubishi, schede di ingresso digitale Siemens S7 e la maggior parte degli altri controller industriali che operano nell'intervallo 12–24 VDC. I resistori di pull-up sono tipicamente integrati nei moduli di ingresso PLC, quindi non sono necessari componenti aggiuntivi nella maggior parte degli schemi di cablaggio standard.

Domande frequenti

D1: L'E6C3-AG5C mantiene la sua lettura di posizione dopo la perdita di alimentazione?

Sì — questo è il vantaggio principale di un encoder assoluto. A differenza dei tipi incrementali che devono tornare a una posizione di riferimento dopo ogni ciclo di alimentazione, l'E6C3-AG5C emette un codice di posizione univoco per ogni angolo dell'albero. Riaccendendolo, la posizione è immediatamente disponibile.

D2: Qual è la differenza tra l'E6C3-AG5C e l'E6C3-AG5C-C?

Il suffisso "-C" indica una terminazione con connettore precablato anziché fili scoperti. Entrambi condividono specifiche elettriche e meccaniche identiche. La scelta dipende dalla preferenza di cablaggio del pannello e se un connettore corrispondente è già in uso sulla macchina.

D3: Questo encoder può essere collegato direttamente a un ingresso digitale PLC standard?

Nella maggior parte dei casi, sì. L'uscita a collettore aperto NPN è compatibile con gli ingressi digitali di tipo sorgente (PNP) comuni sui PLC OMRON, Siemens e Mitsubishi. Verificare sempre che l'intervallo di tensione di ingresso del PLC corrisponda alla tensione di alimentazione dell'encoder e che l'impedenza di ingresso sia adatta alla corrente di uscita nominale di 35 mA.

D4: Cosa succede se la velocità dell'albero supera i 5.000 RPM?

Operare al di sopra della velocità massima nominale comporta il rischio di problemi di integrità del segnale e usura accelerata dei cuscinetti. Il limite di frequenza di commutazione di 20 kHz diventa anche un vincolo a RPM più elevati — a 5.000 RPM con 360 P/R, la frequenza di uscita è già di 30 kHz, motivo per cui il limite di velocità meccanica è il vincolo dominante piuttosto che quello elettrico per questa risoluzione.

D5: L'E6C3-AG5C è adatto per ambienti umidi o di lavaggio?

L'IP65 protegge da getti d'acqua a bassa pressione da qualsiasi direzione, il che copre la maggior parte degli schizzi e l'esposizione indiretta al lavaggio. Non è classificato per l'immersione completa o il lavaggio ad alta pressione. Per ambienti alimentari o delle bevande con routine di pulizia aggressive, verificare che la pressione e i prodotti chimici di pulizia rientrino nei parametri IP65 prima dell'installazione.
